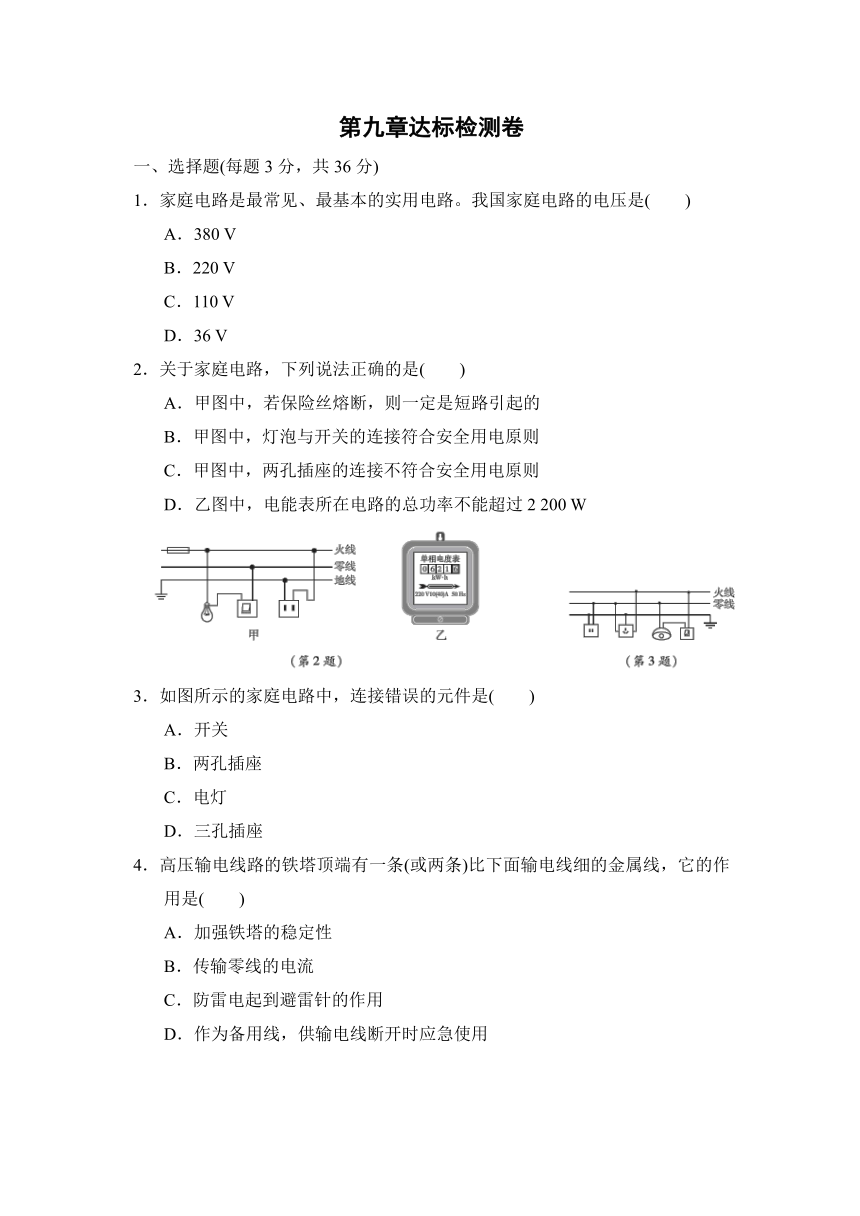

第九章达标检测卷
一、选择题(每题3分，共36分)
1．家庭电路是最常见、最基本的实用电路。我国家庭电路的电压是( )
A．380 V
B．220 V
C．110 V
D．36 V
2．关于家庭电路，下列说法正确的是( )
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过2 200 W
3．如图所示的家庭电路中，连接错误的元件是( )
A．开关
B．两孔插座
C．电灯
D．三孔插座
4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是( )
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用

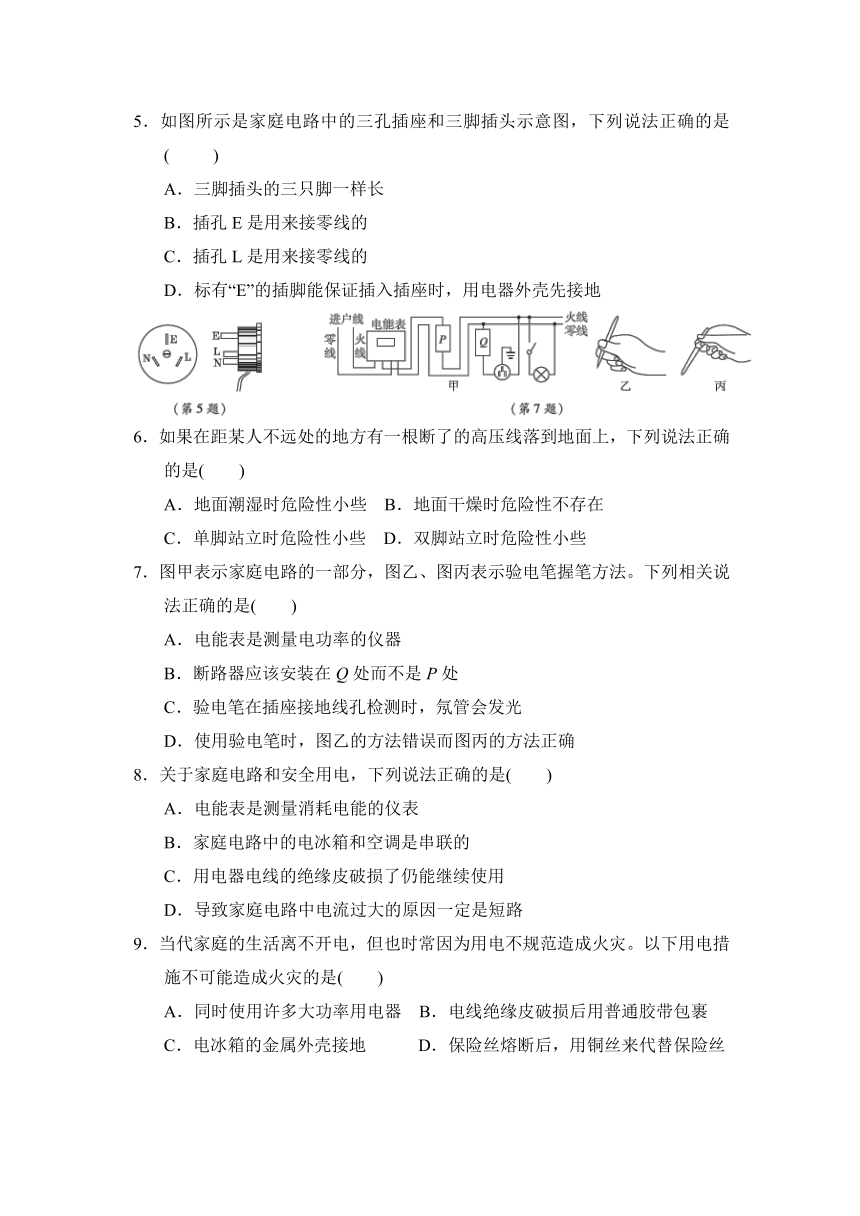

5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是( )
A．三脚插头的三只脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
6．如果在距某人不远处的地方有一根断了的高压线落到地面上，下列说法正确的是( )
A．地面潮湿时危险性小些 B．地面干燥时危险性不存在
C．单脚站立时危险性小些 D．双脚站立时危险性小些
7．图甲表示家庭电路的一部分，图乙、图丙表示验电笔握笔方法。下列相关说法正确的是( )
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．验电笔在插座接地线孔检测时，氖管会发光
D．使用验电笔时，图乙的方法错误而图丙的方法正确
8．关于家庭电路和安全用电，下列说法正确的是( )
A．电能表是测量消耗电能的仪表
B．家庭电路中的电冰箱和空调是串联的
C．用电器电线的绝缘皮破损了仍能继续使用
D．导致家庭电路中电流过大的原因一定是短路
9．当代家庭的生活离不开电，但也时常因为用电不规范造成火灾。以下用电措施不可能造成火灾的是( )
A．同时使用许多大功率用电器 B．电线绝缘皮破损后用普通胶带包裹
C．电冰箱的金属外壳接地 D．保险丝熔断后，用铜丝来代替保险丝

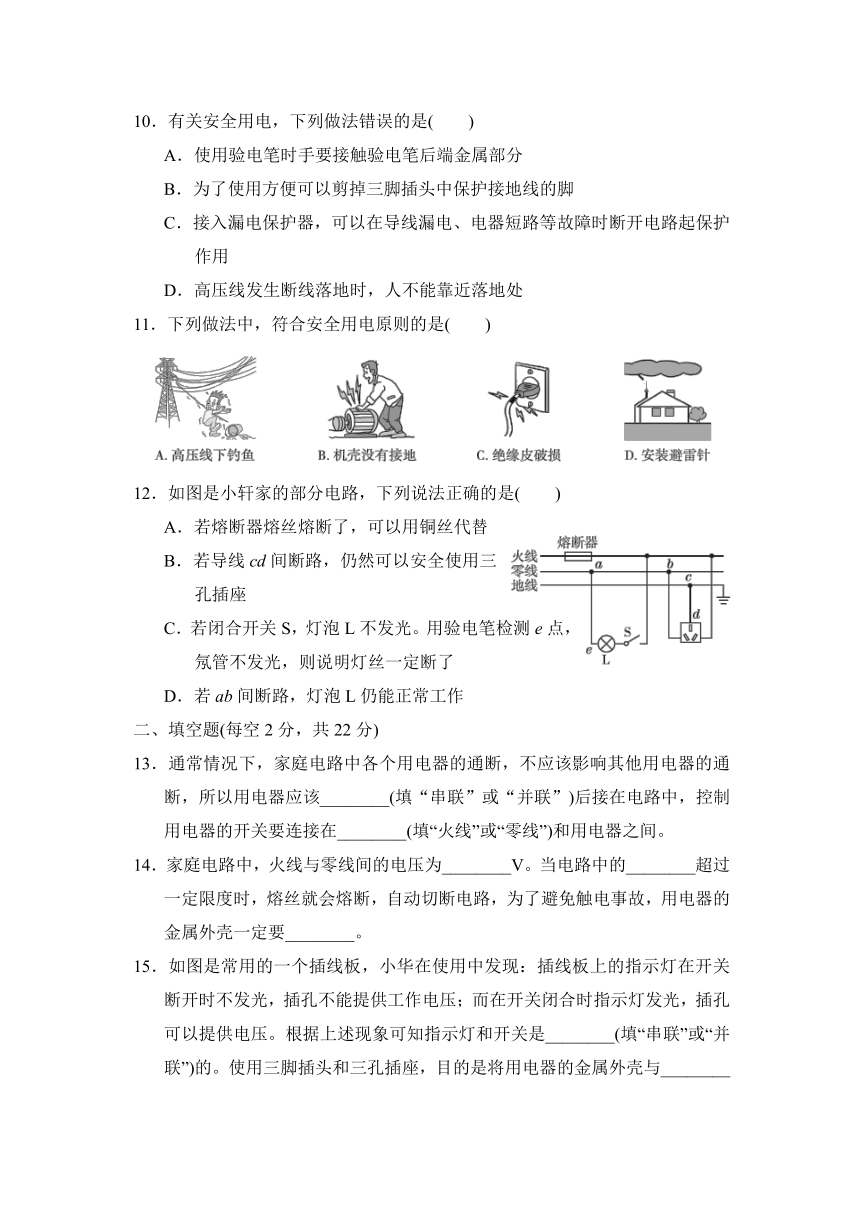

10．有关安全用电，下列做法错误的是( )
A．使用验电笔时手要接触验电笔后端金属部分
B．为了使用方便可以剪掉三脚插头中保护接地线的脚
C．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作用
D．高压线发生断线落地时，人不能靠近落地处
11．下列做法中，符合安全用电原则的是( )
12．如图是小轩家的部分电路，下列说法正确的是( )
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用验电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
二、填空题(每空2分，共22分)
13．通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该________(填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在________(填“火线”或“零线”)和用电器之间。
14．家庭电路中，火线与零线间的电压为________V。当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。
15．如图是常用的一个插线板，小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。

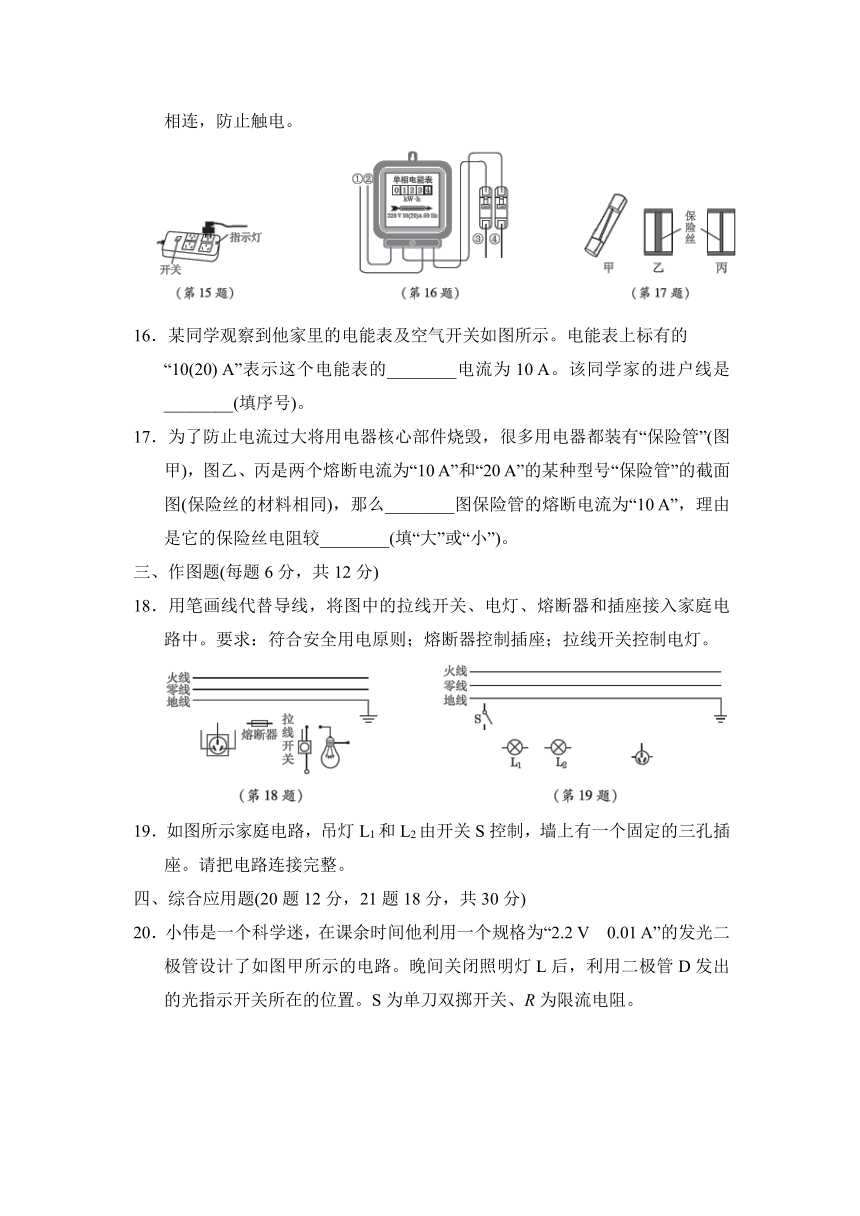

16．某同学观察到他家里的电能表及空气开关如图所示。电能表上标有的
“10(20) A”表示这个电能表的________电流为10 A。该同学家的进户线是________(填序号)。
17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10 A”，理由是它的保险丝电阻较________(填“大”或“小”)。
三、作图题(每题6分，共12分)
18．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
19．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座。请把电路连接完整。
四、综合应用题(20题12分，21题18分，共30分)
20．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？
(2)从安全用电角度考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
21．电动环保车在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10 N/kg)
空车质量 1 200 kg
电动机额定功率 5 kW
满载乘员 10人
电动机额定电压 48 V
满载时轮胎与 地接触面积 4×250 cm2
最大车速 18 km/h
电动机效率 80%
平路续驶里程 ≤180 km
(1)用图甲中的专用插线板给电动环保车充电，请在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压。
(2)电动机以额定功率工作半小时消耗多少电能？
(3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图丙所示，若电动环保车满载时，每个乘员大约60 kg，求车在行驶过程中受到的阻力。
(4)该车充一次电储存了2.7×108 J的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
答案
一、1．B
2．C 点拨：图甲为家庭电路的一部分，家庭电路中保险丝熔断是由于电流过大导致，电流过大的原因有可能是短路，也有可能是用电器总功率过大，故A选项不符合题意；家庭电路中，开关应连接在火线和用电器之间，故B选项不符合题意；两孔插座的连接应当遵循“左零右火”的原则，甲图中插座连接错误，故C选项符合题意；电能表上标有10(40) A，即家庭电路允许通过的最大总功率应为8 800 W，故D选项不符合题意。
3．B 点拨：开关控制电灯时，要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，可见图中开关、电灯的连接方法正确。两孔插座的左孔应接零线，右孔应接火线，图中两孔插座的接法错误。三孔插座的上孔接地线，左孔接零线，右孔接火线，图中三孔插座的接法正确。
4．C
5．D 点拨：三脚插头最上面的那只脚是用于接地的，它比另两只长，便于及早接地，使用时更安全，故A错误，D正确。E接地线，L接火线，N接零线，故B、C错误。
6．C 点拨：高压线落到地面上时，由于双脚之间有距离，会因产生跨步电压而触电，而单脚站立时不存在跨步电压，危险性较小，C正确；不管地面潮湿还是干燥，危险性都很大。
7．D 点拨：电能表是测量消耗电能多少的仪器，故A错误；断路器应该安装在P处而不是Q处，故B错误；验电笔在插座接火线孔检测时， 氖管会发光，故C错误；使用验电笔时，图乙的方法错误，图丙的方法正确，故D正确。
8．A
9．C 点拨：若多个大功率用电器同时使用，会使导线中电流过大而发生事故，故A错误。电线绝缘皮破损后应利用专用胶带包裹，不可用普通胶带包裹，故B错误。带金属外壳的用电器应使用三孔插座接地，故C正确。铜丝的熔点高，用铜丝代替保险丝，当电路中电流过大时，铜丝不能及时熔断，不能起到保护电路的作用，故D错误。
10．B 11．D
12．D 点拨：熔丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三孔插座，故B错误；如果火线断路、熔断器的熔丝熔断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时验电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。
二、13．并联；火线 14．220；电流；接地
15．串联；大地
16．标定；①② 点拨：“10 A”表示电能表的标定电流；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线。
17．丙；大 点拨：保险丝越粗，电阻越小，其熔断电流越大。
三、18．解：如图所示。
19．解：如图所示。
四、20．解：(1)UR＝U－UD＝220 V－2.2 V＝217.8 V，
IR＝ID＝0.01 A，
R＝＝＝21 780 Ω。
P＝UI＝220 V×0.01 A＝2.2 W。
(2)火线 (3)b
21．解：(1)如图所示。
(2)消耗的电能W电＝Pt＝5×103 W×30×60 s＝9×106 J。
(3)总质量m总＝60 kg×10＋1 200 kg＝1 800 kg，
由图可知m＝1 800 kg时， f＝1 800 N。
(4)机械能W机械＝W电η＝2.7×108 J×80%＝2.16×108 J，
路程s＝＝＝＝1.2×105 m＝120 km。
