第五章达标检测卷
一、选择题(每题3分，共30分)
1．关于欧姆定律，下列说法中正确的是(　　)
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当电压一定时，导体的电阻跟通过该导体的电流成反比
C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
D．当电阻一定时，通过导体的电流跟它两端的电压成正比
2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是(　　)
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6 A
3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有(　　)
A．UAB>UBC，IABB．UABC．UAB>UBC，IAB＝IBC
D．UAB＝UBC，IAB4．关于串、并联电路，下列说法正确的是(　　)
A．串联电路电流处处相等　　　　　　　　　　
B．串联电路总电阻的倒数等于各支路电阻倒数之和
C．并联电路各支路电流总相等
D．并联电路的总电阻等于各支路电阻之和

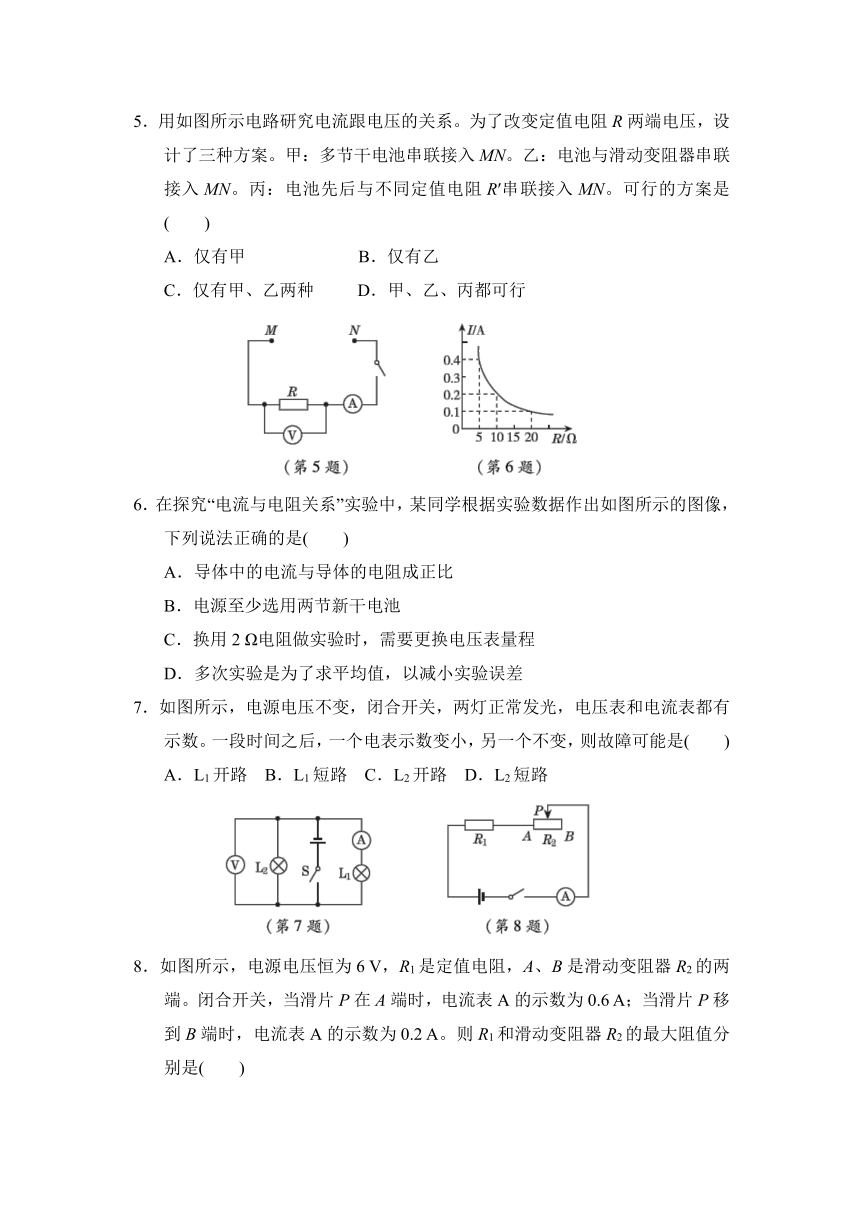

5．用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。甲：多节干电池串联接入MN。乙：电池与滑动变阻器串联接入MN。丙：电池先后与不同定值电阻R′串联接入MN。可行的方案是(　　)
A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
6．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图像，下列说法正确的是(　　)
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2 Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
7．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是(　　)
A．L1开路 B．L1短路 C．L2开路 D．L2短路

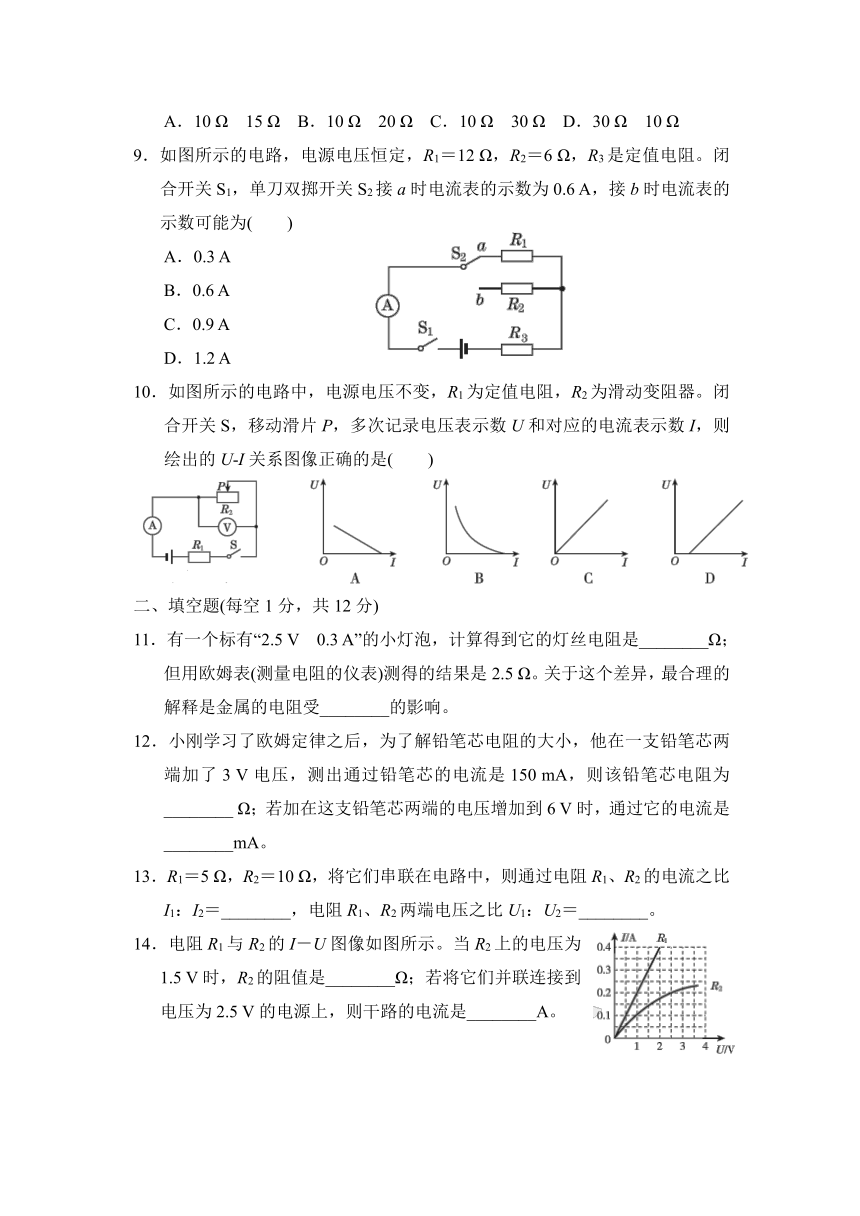

8．如图所示，电源电压恒为6 V，R1是定值电阻，A、B是滑动变阻器R2的两端。闭合开关，当滑片P在A端时，电流表A的示数为0.6 A；当滑片P移到B端时，电流表A的示数为0.2 A。则R1和滑动变阻器R2的最大阻值分别是(　　)
A．10 Ω　15 Ω B．10 Ω　20 Ω C．10 Ω　30 Ω D．30 Ω　10 Ω
9．如图所示的电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　　)
A．0.3 A
B．0.6 A
C．0.9 A
D．1.2 A
10．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U?I关系图像正确的是(　　)
二、填空题(每空1分，共12分)
11．有一个标有“2.5 V　0.3 A”的小灯泡，计算得到它的灯丝电阻是________Ω；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。关于这个差异，最合理的解释是金属的电阻受________的影响。
12．小刚学习了欧姆定律之后，为了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3 V电压，测出通过铅笔芯的电流是150 mA，则该铅笔芯电阻为________ Ω；若加在这支铅笔芯两端的电压增加到6 V时，通过它的电流是________mA。
13．R1＝5 Ω，R2＝10 Ω，将它们串联在电路中，则通过电阻R1、R2的电流之比I1：I2＝________，电阻R1、R2两端电压之比U1：U2＝________。
14．电阻R1与R2的I－U图像如图所示。当R2上的电压为1.5 V时，R2的阻值是________Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是________A。

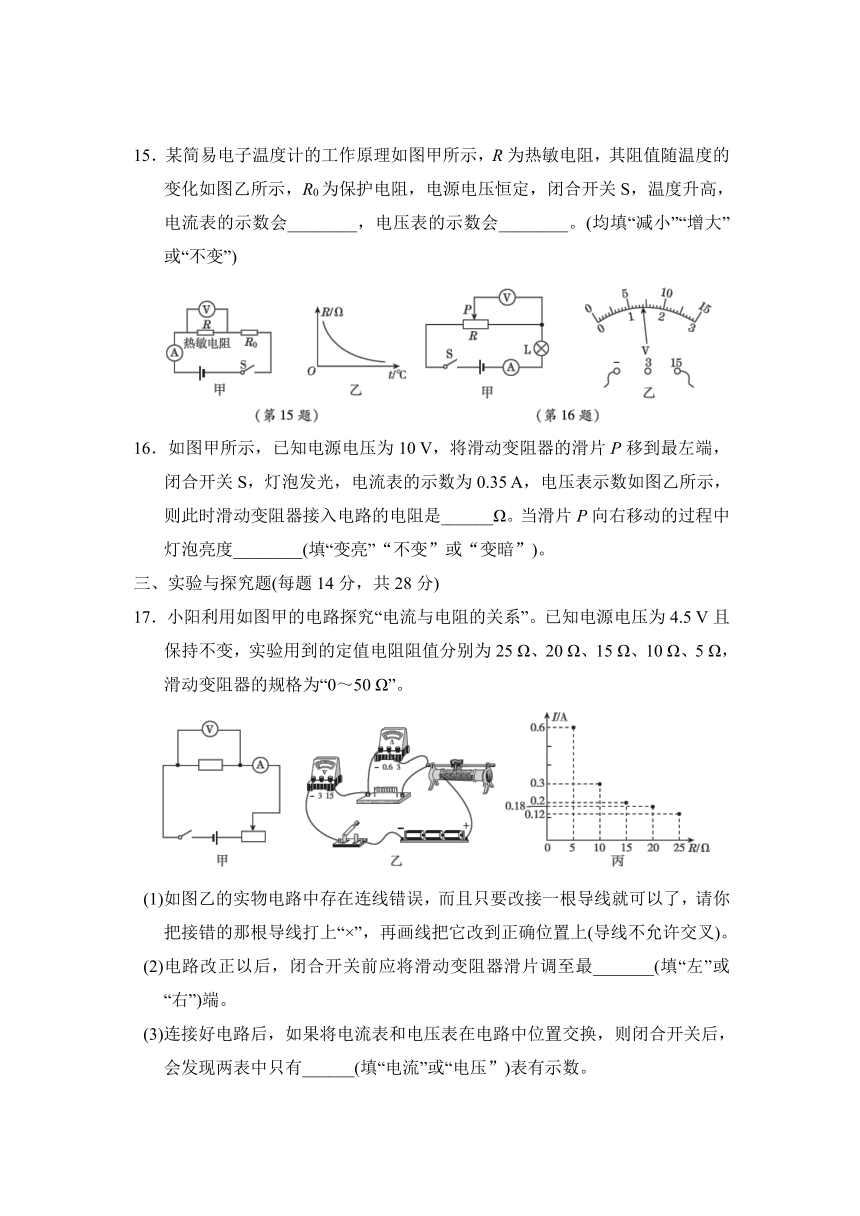

15．某简易电子温度计的工作原理如图甲所示，R为热敏电阻，其阻值随温度的变化如图乙所示，R0为保护电阻，电源电压恒定，闭合开关S，温度升高，电流表的示数会________，电压表的示数会________。(均填“减小”“增大”或“不变”)
16．如图甲所示，已知电源电压为10 V，将滑动变阻器的滑片P移到最左端，闭合开关S，灯泡发光，电流表的示数为0.35 A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是______Ω。当滑片P向右移动的过程中灯泡亮度________(填“变亮”“不变”或“变暗”)。
三、实验与探究题(每题14分，共28分)
17．小阳利用如图甲的电路探究“电流与电阻的关系”。已知电源电压为4.5 V且保持不变，实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“0～50 Ω”。
(1)如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)。
(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至最_______(填“左”或“右”)端。
(3)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有______(填“电流”或“电压”)表有示数。

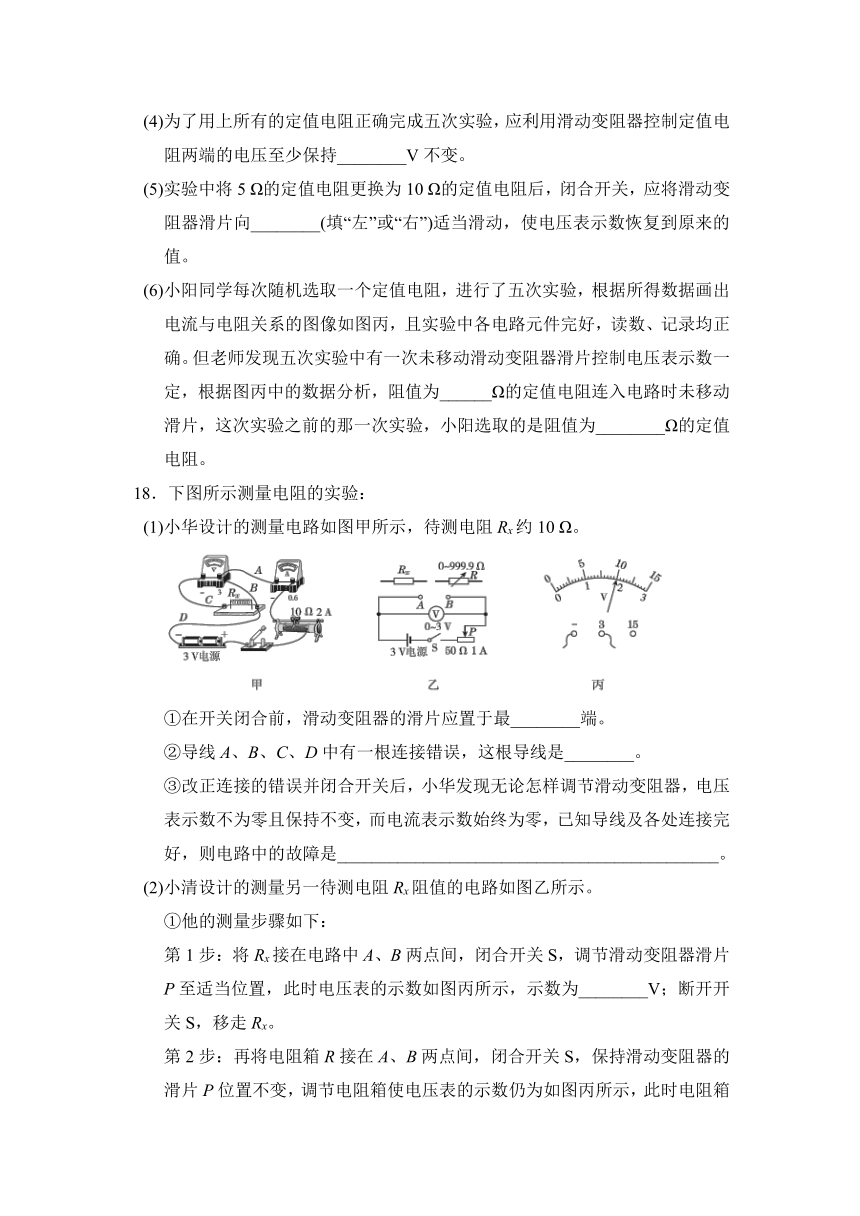

(4)为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持________V不变。
(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向________(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值。
(6)小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图丙，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为______Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为________Ω的定值电阻。
18．下图所示测量电阻的实验：
(1)小华设计的测量电路如图甲所示，待测电阻Rx约10 Ω。
①在开关闭合前，滑动变阻器的滑片应置于最________端。
②导线A、B、C、D中有一根连接错误，这根导线是________。
③改正连接的错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中的故障是____________________________________________。
(2)小清设计的测量另一待测电阻Rx阻值的电路如图乙所示。
①他的测量步骤如下：
第1步：将Rx接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图丙所示，示数为________V；断开开关S，移走Rx。
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍为如图丙所示，此时电阻箱接入电路中的阻值R＝48 Ω，则小清测得Rx的阻值为________Ω。
②在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得Rx的阻值将偏________，设滑片P的右移使滑动变阻器接入电路的阻值增大了2 Ω，则小清测得Rx的阻值为________Ω。
四、综合应用题(19题10分，20题20分，共30分)
19．如图所示的电路中电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开时，电流表示数是0.3 A，求：
(1)电源电压。
(2)S1、S2都闭合时，电流表示数是多少？
20．“光强”是表示光的强弱程度的科学量。照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E间的关系图，图丙为小金利用这种光敏电阻所设计的电路。已知电源电压为6 V，小灯泡L标有“6 V　6 Ω”字样，灯丝的电阻随温度的变化而变化。
(1)光敏电阻的阻值随着光强的增大而________，当光强为3 cd时，光敏电阻的阻值为________Ω。
(2)求小灯泡正常发光时的电流。
(3)光敏电阻接收光强为3 cd时，闭合开关S，测得电路中的电流为0.6 A，此时小灯泡的电阻为多少？
答案
一、1．D　2．C　3．C　4．A　5．D　6．B
7．A　点拨：由题图可知，L1与L2并联，电流表测通过L1的电流，电压表测电源电压。当灯L1开路时，电流表的示数变为0，电源电压保持不变，则电压表示数不变，A符合题意。当灯L1短路时，同时发生电源短路，灯L2也不亮，电流表损坏，电压表无示数，B不符合题意。当灯L2开路时，通过L2的电流为0，由于电源电压保持不变，则电压表示数不变；L1与L2并联，互不影响，即电流表的示数不变，C不符合题意。当灯L2短路时，同时发生电源短路，灯L1也不亮，两表均无示数，可能损坏电源，D不符合题意。故选A。
8．B　点拨：由图知，当滑片在A端时滑动变阻器连入电路的阻值为0，只有R1接入电路，则R1＝＝＝10 Ω；当滑片P移到B端时，R1与R2串联，滑动变阻器连入电路的阻值为最大值，则R总＝＝＝30 Ω，滑动变阻器的最大阻值R2＝R总－R1＝30 Ω－10 Ω＝20 Ω。
9．C
10．A　点拨：由图知，滑动变阻器与R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，滑动变阻器两端的电压为U，则U＝U总－IR，变形可得U＝－RI＋U总，这是典型的一次函数，故图像为直线，且方向斜向下。
二、11．8.3；温度　
12．20；300
13．1：1；1：2　点拨：串联电路中电流处处相等，故I1：I2＝1：1，U1：U2＝R1：R2＝5 Ω：10 Ω＝1：2。
14．10；0.7　点拨：电阻R2的I?U图像是一条过原点的曲线，其电阻不是定值，通过它的电流跟它两端所加电压不成正比。当U2＝1.5 V时，通过它的电流I2＝0.15 A，则R2＝＝＝10 Ω。电阻R1的I?U图像是一条过原点的直线，其电阻为定值，通过它的电流跟它两端所加电压成正比。当U1＝1 V时，通过它的电流I1＝0.2 A，则R1＝＝＝5 Ω。两电阻并联在2.5 V的电路中，由图像可知通过R2的电流为0.2 A，通过R1的电流I1′＝＝＝0.5 A，则通过干路的电流I＝0.2 A＋0.5 A＝0.7 A。
15．增大；减小　点拨：由图甲可知，两电阻串联，电压表测R两端的电压，电流表测电路的电流。由图乙知，温度升高时电阻R变小，根据串联电路电阻的规律，总电阻变小，由欧姆定律知，电流表示数增大。根据U＝IR，定值电阻R0两端的电压变大，由串联电路电压的规律知，电压表示数减小。
16．20；不变　点拨：滑动变阻器接入电路的电阻R＝＝＝20 Ω；由于此滑动变阻器始终连入的是最大阻值，故滑片在移动过程中，电路中电流不变，灯泡的亮度不变。
三、17．解：(1)如图所示。　(2)右　(3)电压　(4)1.5
(5)右　(6)20；10
点拨：(1)原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如图所示。(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至阻值最大处，即最右端。(3)连接好电路后，如果将电流表和电压表在电路中位置交换，电压表串联在电路中测电源电压，因电压表内阻很大，电流表没有示数，则闭合开关后，会发现两表中只有电压表有示数。(4)设控制定值电阻两端的电压至少保持为U，由串联电路电流的规律和分压原理有＝，当定值电阻最大时，对应的变阻器连入电路的阻值最大，电压表示数最小，即＝，故UR＝
1.5 V。(5)根据串联电路分压原理可知，将定值电阻由5 Ω改接成10 Ω，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻，所以滑片应向右移动，使电压表示数恢复到原来的值。(6)根据如图丙画出的电流与电阻关系的图像知，实验中保持定值电阻两端的电压为3 V不变，而定值电阻为20 Ω时，其两端的电压不等于3 V，故阻值为20 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为10 Ω的定值电阻。
18．(1)①左　②D　③Rx断路　(2)①2；48　②大；52
点拨：(1)①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；②由图甲可知，D导线使Rx短路，故D导线连接错误；③连好电路，闭合开关，移动滑动变阻器滑片，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即Rx处断路。(2)①由图丙可知，电压表的示数UV＝2 V；保持滑动变阻器接入电路的电阻和电压表示数不变，则滑动变阻器两端电压U变＝U－UV＝3 V－2 V＝1 V，则电路中的总电阻不变，因此电阻箱此时接入电路中的阻值与Rx阻值相等，即Rx＝48 Ω；②滑动变阻器未移动时接入电路的阻值R滑＝Rx＝×48 Ω＝24 Ω，滑片P的右移使滑动变阻器接入电路的阻值增大了2 Ω，即R滑′＝24 Ω＋2 Ω＝26 Ω时，＝＝，则Rx′＝2R变′＝2×26 Ω＝52 Ω。
四、19．解：(1)当S1、S2都断开时，R1与R2串联，电流表测电路中的电流。由于串联电路中总电阻等于各分电阻之和，由I＝可得，电源的电压U＝I(R1＋R2)＝0.3 A×(20 Ω＋20 Ω)＝12 V。
(2)当S1、S2都闭合时，R1与R3并联，电流表测干路电流。由于并联电路中总电阻的倒数等于各分电阻倒数之和，电路中的总电阻R＝＝＝10 Ω，则电流表的示数I′＝＝＝1.2 A。
20．解：(1)减小；6
(2)小灯泡正常发光时的电流IL＝＝＝1 A。
(3)光敏电阻接收光强为3 cd时，电路中的电流I＝0.6 A，电路中总电阻R＝＝＝10 Ω，
此时小灯泡的电阻RL′＝R－R光敏＝10 Ω－6 Ω＝4 Ω。
