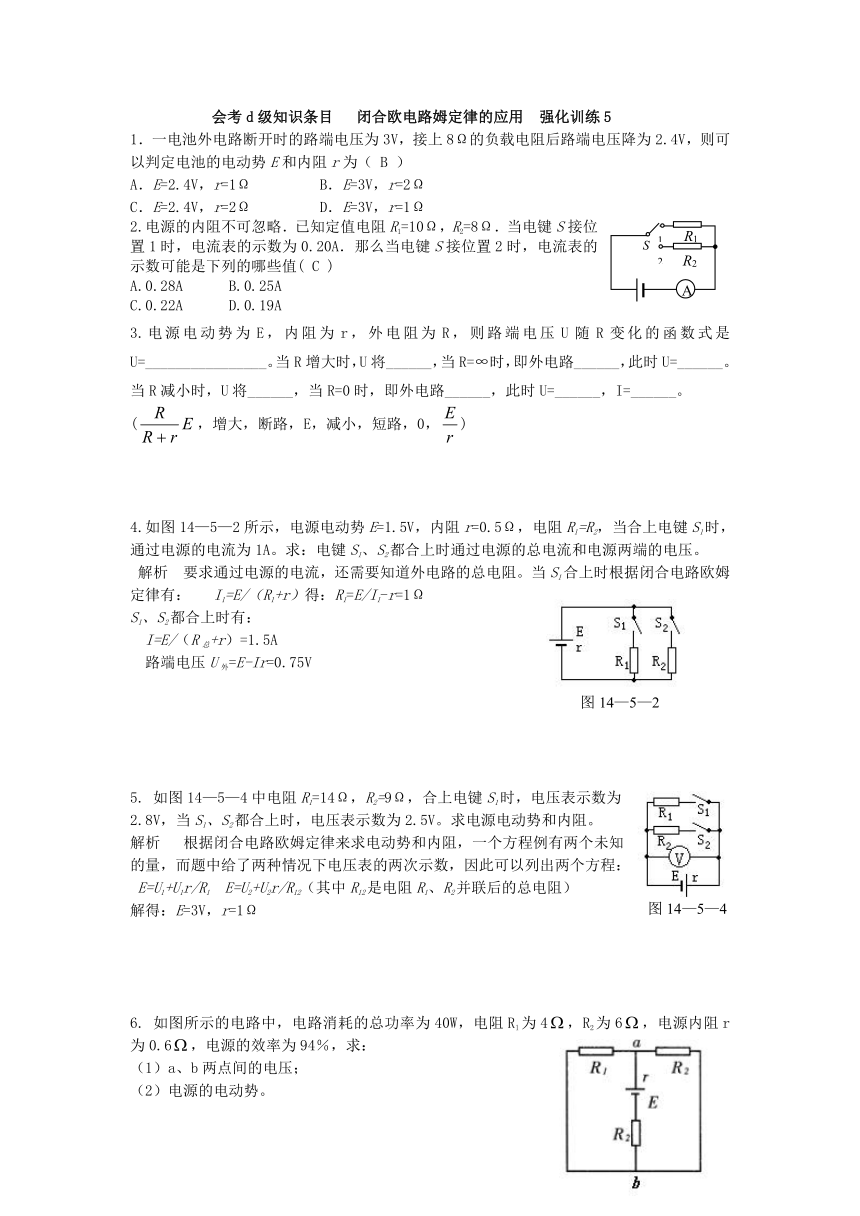

2012年温州高中物理会考d级知识条目 闭合欧电路姆定律的应用 强化训练5

会考d级知识条目 闭合欧电路姆定律的应用 强化训练5
1．一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内阻r为（ B ）
A．E=2.4V，r=1Ω B．E=3V，r=2Ω
C．E=2.4V，r=2Ω D．E=3V，r=1Ω
2.电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S接位置1时，电流表的示数为0.20A．那么当电键S接位置2时，电流表的示数可能是下列的哪些值( C )
A.0.28A B.0.25A
C.0.22A D.0.19A
3.电源电动势为E，内阻为r，外电阻为R，则路端电压U随R变化的函数式是U=________________。当R增大时，U将______，当R=∞时，即外电路______，此时U=______。当R减小时，U将______，当R=0时，即外电路______，此时U=______，I=______。
(，增大，断路，E，减小，短路，0，)
4.如图14—5—2所示，电源电动势E=1.5V，内阻r=0.5Ω，电阻R1=R2，当合上电键S1时，通过电源的电流为1A。求：电键S1、S2都合上时通过电源的总电流和电源两端的电压。
解析 要求通过电源的电流，还需要知道外电路的总电阻。当S1合上时根据闭合电路欧姆定律有： I1=E/（R1+r）得：R1=E/I1-r=1Ω
S1、S2都合上时有：
I=E/（R总+r）=1.5A
路端电压U外=E-Ir=0.75V
5. 如图14—5—4中电阻R1=14Ω，R2=9Ω，合上电键S1时，电压表示数为2.8V，当S1、S2都合上时，电压表示数为2.5V。求电源电动势和内阻。
解析 根据闭合电路欧姆定律来求电动势和内阻，一个方程例有两个未知的量，而题中给了两种情况下电压表的两次示数，因此可以列出两个方程：
E=U1+U1r/R1 E=U2+U2r/R12（其中R12是电阻R1、R2并联后的总电阻）
解得：E=3V，r=1Ω
6. 如图所示的电路中，电路消耗的总功率为40W，电阻Rl为4，R2为6，电源内阻r为0.6，电源的效率为94％，求：
（1）a、b两点间的电压；
（2）电源的电动势。
解析：电源内部的热功率
，又
所以
由于R1、R2并联，所以
由可得
7.在图7-4-14所示电路中E为电源，其电动势E=9.0V，内阻可忽略不计；AB为滑动变阻器，其电阻R=30Ω；L为一小灯泡，其额定电压U=6.0V，额定功率P=1.8W；源的电动势和内电阻．
S闭合时，电路结构是R2和R3并联后再与
S断开时，电路结构是R1与R2串联，电路的总电阻R/＝2Ω，I/1＝U//R1＝0.8A且I/1＝E/(R/＋r)
由以上两式解得E＝2V，r＝0.5Ω.
(E＝2V，r＝0.5Ω.)
8.如图8-5-19所示，电阻R3＝4 Ω，电表为理想表．开始时R1、R2、R3中都有电流通过，电压表示数为2 V，电流表示数为0.75 A．后来三个电阻中有一个发生断路，使电压表示数变为3.2 V，电流表示数变为0.8 A．
（1）哪个电阻断路？?
（2）求电阻R1、R2的阻值各为多少？?
（3）电源电动势和内阻各为多少？?
解：电路为R1、R3串联后与R2并联接在电源上，伏特表示数为R1两端电压，安培表示数为通过R2的电流。?
①R1断路，因若R3断路，伏特表示数为零，若R2断路，安培表示数为零。?
②R1断路时，伏特表的示数即为路端电压：U=3.2伏?
故R2=U/IA=3.2/0.8欧=4欧?
未断路时，路端电压U=IA′R2=0.75×4伏=3伏?
R1=(U1/U3)R3 =2/1×4=8欧 I1=U1/R1=2/8安=0.25安?
I = I1+IA′= 1A?
由ε= U + Ir得：ε= 3.2 + 0.8r
ε= 3 + r
解得：ε=4V r=1Ω
