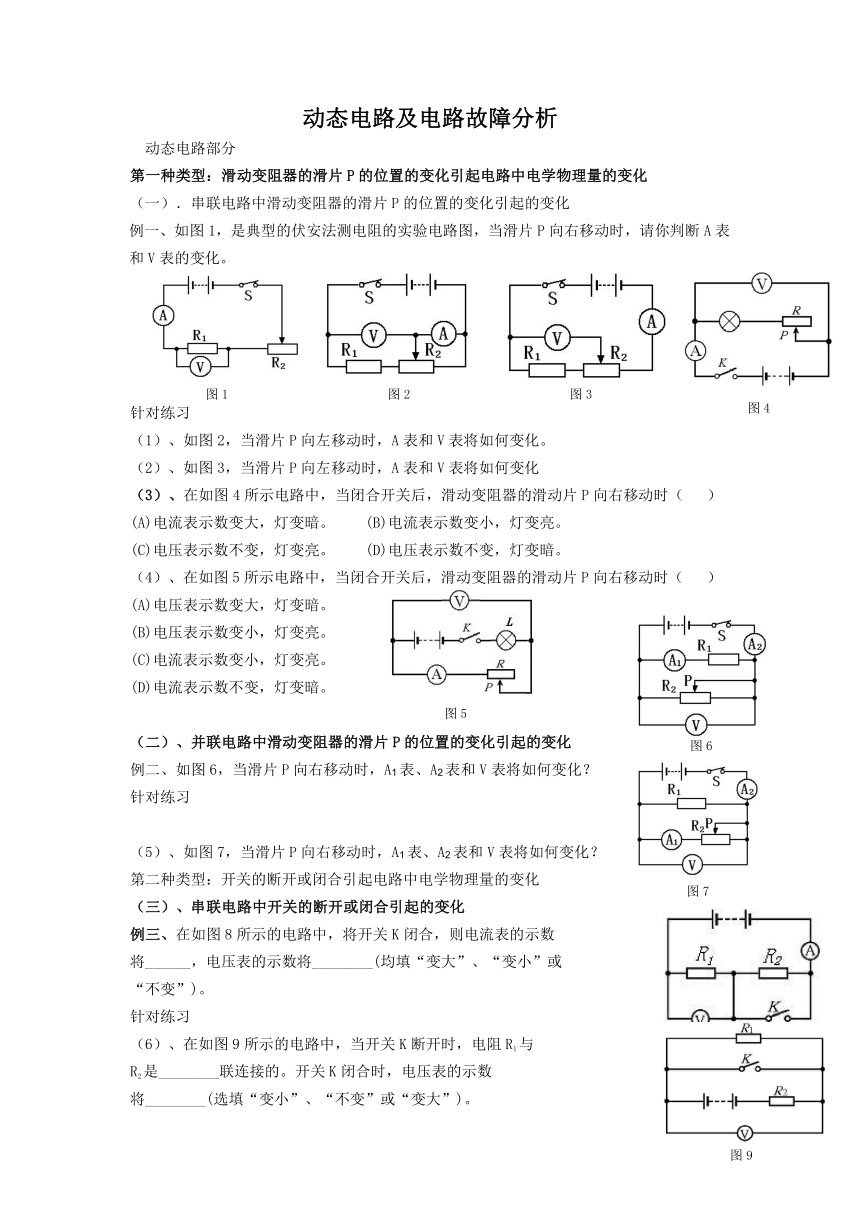

动态电路及电路故障分析
动态电路部分
第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化
例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
针对练习
（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。
（2）、如图3，当滑片P向左移动时，A表和V表将如何变化
（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。
（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化
例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？
针对练习
（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？
第二种类型：开关的断开或闭合引起电路中电学物理量的变化
（三）、串联电路中开关的断开或闭合引起的变化
例三、在如图8所示的电路中，将开关K闭合，则电流表的示数
将______，电压表的示数将________(均填“变大”、“变小”或
“不变”)。
针对练习
（6）、在如图9所示的电路中，当开关K断开时，电阻R1与
R2是________联连接的。开关K闭合时，电压表的示数
将________(选填“变小”、“不变”或“变大”)。

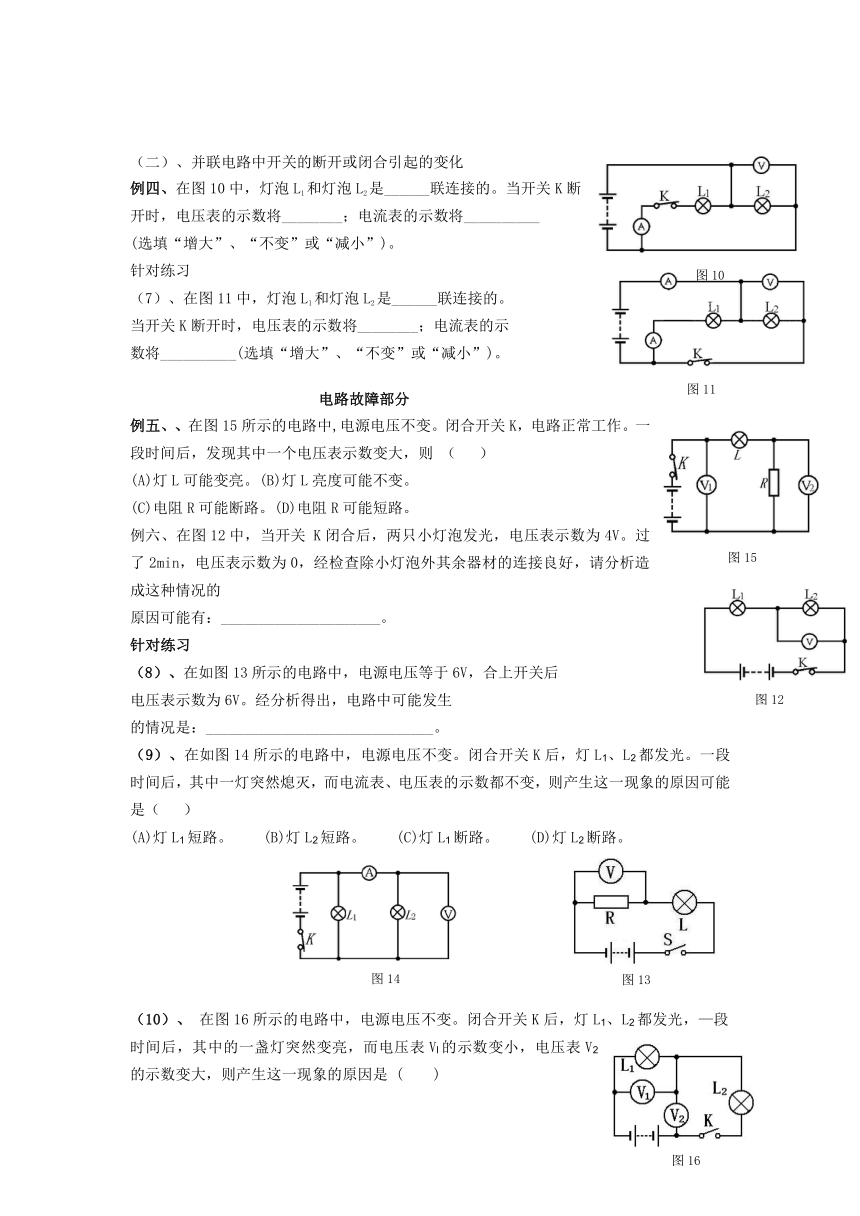

（二）、并联电路中开关的断开或闭合引起的变化
例四、在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断
开时，电压表的示数将________；电流表的示数将__________
(选填“增大”、“不变”或“减小”)。
针对练习
（7）、在图11中，灯泡L1和灯泡L2是______联连接的。
当开关K断开时，电压表的示数将________；电流表的示
数将__________(选填“增大”、“不变”或“减小”)。
电路故障部分
例五、、在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
(A)灯L可能变亮。(B)灯L亮度可能不变。
(C)电阻R可能断路。(D)电阻R可能短路。
例六、在图12中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的
原因可能有：_____________________。
针对练习
（8）、在如图13所示的电路中，电源电压等于6V，合上开关后
电压表示数为6V。经分析得出，电路中可能发生
的情况是：______________________________。
（9）、在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。
（10）、 在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路。
四、检测练习
图17中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合开关后，当滑动片P向右移动时，电流表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合开关后，滑动片P向左移动时，电压表的示数增大。
在如图18所示的电路图中，当开关K闭合时 （ ）
A．整个电路发生短路。B.电流表示数变小。
C.电流表示数不变化。 D.电流表示数变大。
在图19所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断 ( )
(A)灯L1断路。 (B)灯L1短路。 (C)灯L2断路。 (D)灯L2短路。
如图20所示，电阻R1的阻值为20欧，R2为40欧，当开关K断开时，电流表A的示数为0.1A，则电源电压为______V。若开关K闭合时，电流表A的示数为______A。
在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )
(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。
如图22所示，当滑片P向右移动时 ( )
(A)电流表A示数不变，电压表V示数不变。
(B)电流表A示数不变，电压表V示数变大。
(C)电流表A示数变小，电压表V示数变大。
(D)电流表A示数变小，电压表V示数不变。
如图23所示，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将________(选填“变小”、“不变”或“变大”)。
8．如图24所示电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V，3W”的小灯泡L刚好正常发光；若保持R不变，将L换成另一只标有“6V，2W”的小灯泡，闭合开关后，小灯泡消耗的实际功率为（ ）
A、大于2W B、等于2W C、小于2W D、无法确定
9. 小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是
Ａ．可能Ｌ１开路
Ｂ．可能Ｌ２短路
Ｃ．可能 V１和V2所选量程不相同，Ｌ1短路
Ｄ．可能 V１和V2所选量程不相同，电路各处完好
10、如图4是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是
A．L1断路 B．L1短路
C．L2断路 D．L2短路
11、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是
① L2灯丝断了，灯座未短路 ② 灯泡L2的电阻太小
③ 灯泡L2两端电压较大 ④ 通过灯泡L1、L2电流不等
⑤ 灯泡L2的灯座被短路 ⑥ 灯泡L1、L2的额定功率不同
A．① B．①③⑥ C．③④ D．②⑤⑥
12、在生活中不难发现，晚上7-9点，使用用电器增多，家中的电灯要暗些，到了夜间11点以后，使用的用电器减少，电灯又会变得亮一些。现有电池组一个、用来表示家用电器的小灯泡两只、用来表示输电线的电阻的1Ω电阻一个、开关1只、导线若干，设计一个能够模拟上述变化过程的电路，要求画出电路图，并说明上述过程。
参考答案：
典型练习 例一、A变小 V变小 （1）、A不变V变小 （2）、A变大 V不变 （3）、B （4）、A 例二、A1不变 A2变小 V不变 （5）、A1变小 A2变小 V不变 例三、变大 变大 （6）、串 变小
例四、并 不变 变小 （7）、并 变小 变小 （8）、C （9）、C
（10）、 B
二、专题练习 1、变小 B 2、D 3、 A 4、6V 0 5、A 6、A 7、不变 8、A
9、D 10、D 11、D 12、略
