第七章 工艺习题

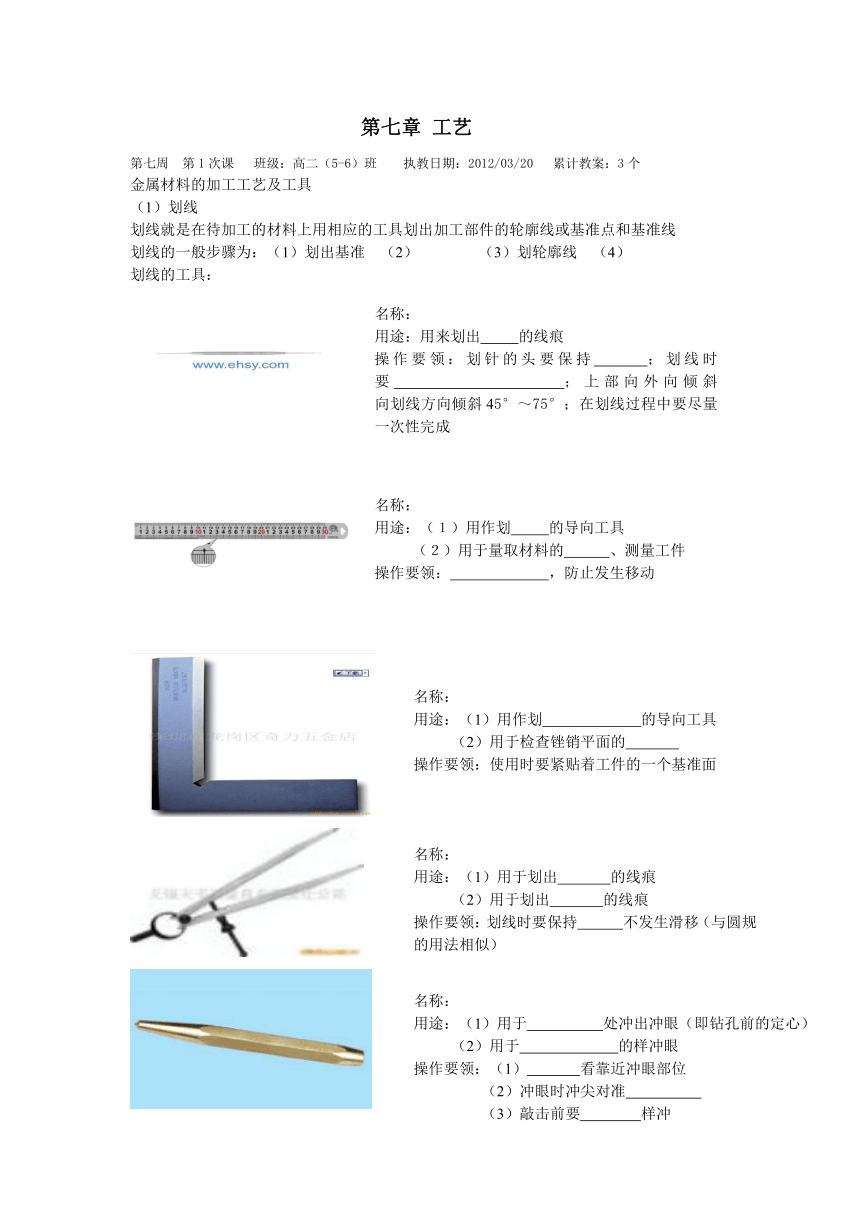

第七章 工艺
第七周 第1次课 班级：高二（5-6）班 执教日期：2012/03/20 累计教案：3个
金属材料的加工工艺及工具
（1）划线
划线就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线
划线的一般步骤为：（1）划出基准 （2） （3）划轮廓线 （4）
划线的工具：

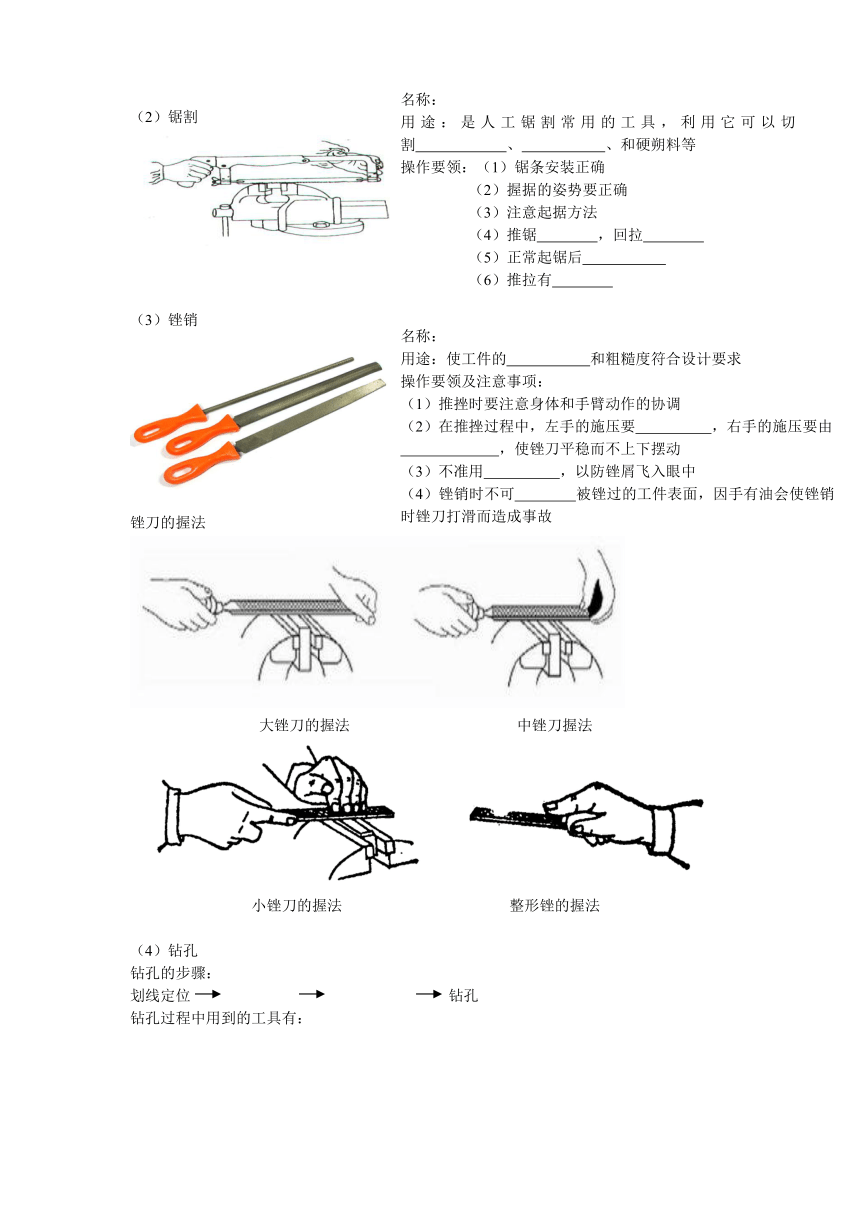

（2）锯割
（3）锉销
锉刀的握法
大锉刀的握法 中锉刀握法
小锉刀的握法 整形锉的握法
（4）钻孔
钻孔的步骤：
划线定位 钻孔
钻孔过程中用到的工具有：
（5）螺纹加工
攻丝：加工内螺纹
套丝：加工外螺纹
技术操作题 吕辉准备用圆钢加工制作一个简易小铁锤的锤头，如图所示。锤头需要达到的加工要求为：高50mm、两端表面光洁、垂直度高等。
(1) 这一加工过程需要用到哪些工具？
(2) 有哪些安全操作要求（说出三条）？
名称：
用途：用来划出 的线痕
操作要领：划针的头要保持 ；划线时要 ；上部向外向倾斜 向划线方向倾斜45°～75°；在划线过程中要尽量一次性完成
名称：
用途：（１）用作划 的导向工具
　　 （２）用于量取材料的 、测量工件
操作要领： ，防止发生移动
名称：
用途：（1）用作划 的导向工具
（2）用于检查锉销平面的
操作要领：使用时要紧贴着工件的一个基准面
名称：
用途：（1）用于划出 的线痕
（2）用于划出 的线痕
操作要领：划线时要保持 不发生滑移（与圆规的用法相似）
名称：
用途：（1）用于 处冲出冲眼（即钻孔前的定心）
（2）用于 的样冲眼
操作要领：（1） 看靠近冲眼部位
（2）冲眼时冲尖对准
（3）敲击前要 样冲
名称：
用途：是人工锯割常用的工具，利用它可以切割 、 、和硬朔料等
操作要领：（1）锯条安装正确
（2）握据的姿势要正确
（3）注意起据方法
（4）推锯 ，回拉
（5）正常起锯后
（6）推拉有
名称：
用途：使工件的 和粗糙度符合设计要求
操作要领及注意事项：
（1）推挫时要注意身体和手臂动作的协调
（2）在推挫过程中，左手的施压要 ，右手的施压要由
，使锉刀平稳而不上下摆动
（3）不准用 ，以防锉屑飞入眼中
（4）锉销时不可 被锉过的工件表面，因手有油会使锉销时锉刀打滑而造成事故
名称：
用途：用钻头在实体材料上
注意事项： （1）操作要 ，钻孔要
（二要二不） （2）不准 ，不能 小工件
工具：丝锥和丝锥扳手
工作流程：
方法：1、起攻时，用一只手的掌心按住扳手中部沿丝锥轴线下压，另一只手配合做 向旋进。
2、两手握住扳手两端，均匀施力，顺时针方向旋进，确保丝锥中心与孔中心重回，并经常倒转1∕4～1∕2圈，避免 阻塞而卡住丝锥。
攻内螺纹
装夹工件
选丝锥
倒角
工具：板牙和板牙扳手
工作流程：
方法：1、起套时，用一只手的掌心按住扳手中部沿丝锥轴线下压，另一只手配合做顺向旋进。
2、两手握住扳手两端，均匀施力，顺时针方向旋进一段后，再逆时针旋出1∕4～1∕2圈，避免 阻塞而卡住板牙，并确保板牙中心与工件中心线重回。
倒角
选板牙
装夹工件
套外螺纹
