教科版八年级上册物理习题课件 第4章 4.5.1 认识透镜（35张））

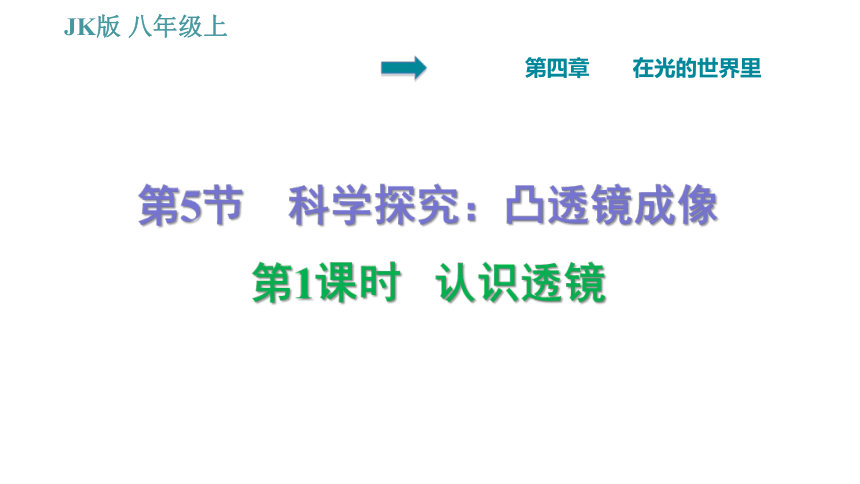

第5节 科学探究：凸透镜成像
第1课时 认识透镜
第四章　 在光的世界里
JK版 八年级上
厚；薄；薄；厚
D
1
2
3

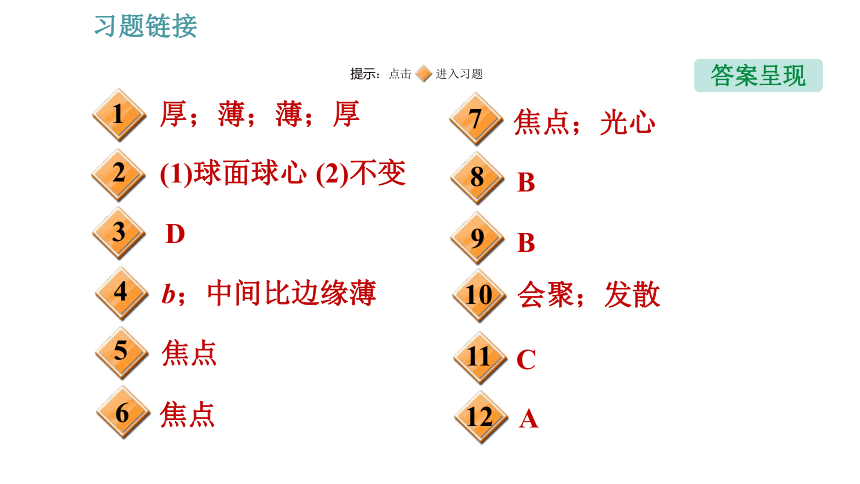

答案呈现
提示：点击 进入习题
b；中间比边缘薄
焦点
焦点
4
5
6
(1)球面球心 (2)不变
B
7
8
9
会聚；发散
10
11
C
12
焦点；光心
B
A

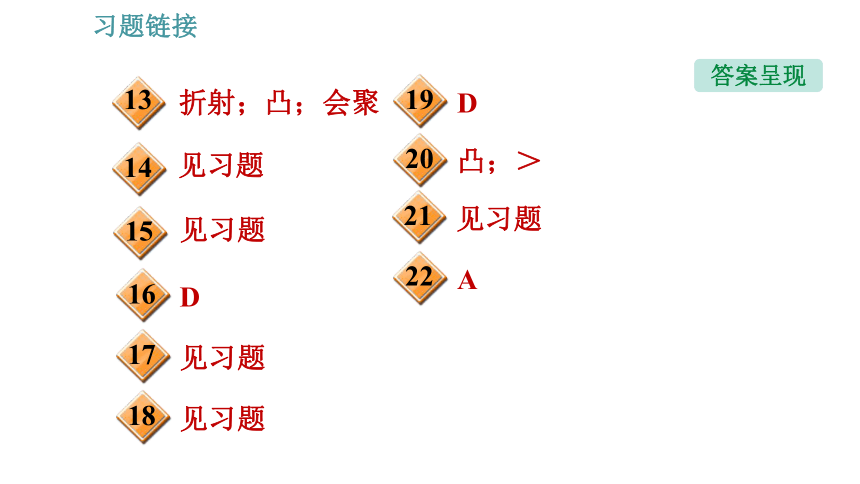

答案呈现
见习题
14
13
15
16
见习题
折射；凸；会聚
D
17
见习题
18
见习题
19
D
20
凸；＞
21
见习题
22
A

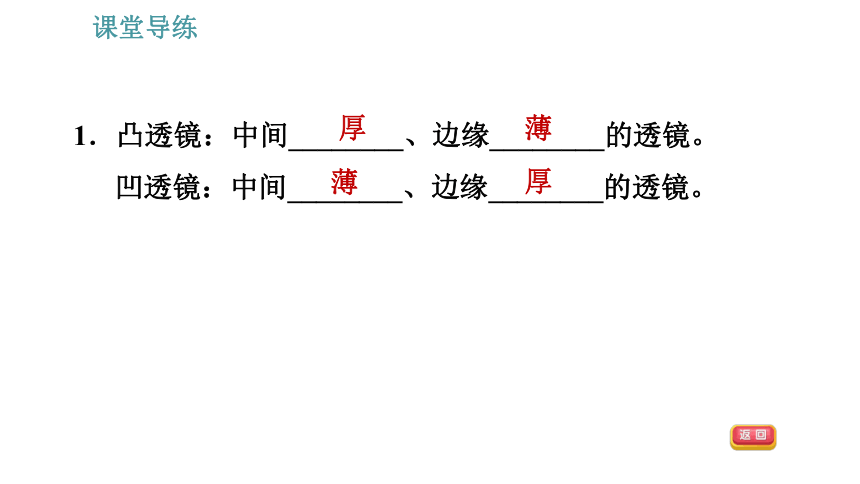

1．凸透镜：中间________、边缘________的透镜。
凹透镜：中间________、边缘________的透镜。
厚
薄
薄
厚

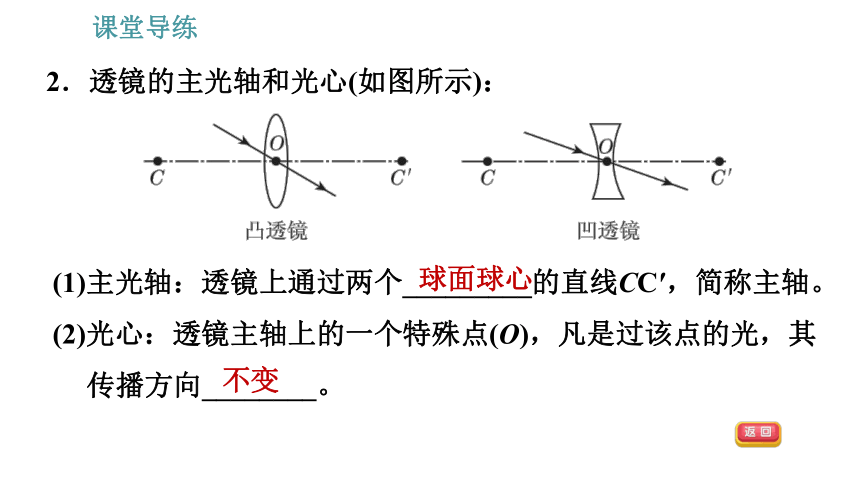

2．透镜的主光轴和光心(如图所示)：
(1)主光轴：透镜上通过两个_________的直线CC′，简称主轴。
(2)光心：透镜主轴上的一个特殊点(O)，凡是过该点的光，其传播方向________。
球面球心
不变
3．下列透镜中，属于凹透镜的是(　　)
【点拨】中间比边缘厚的A、B、C是凸透镜，中间比边缘薄的D是凹透镜。
D

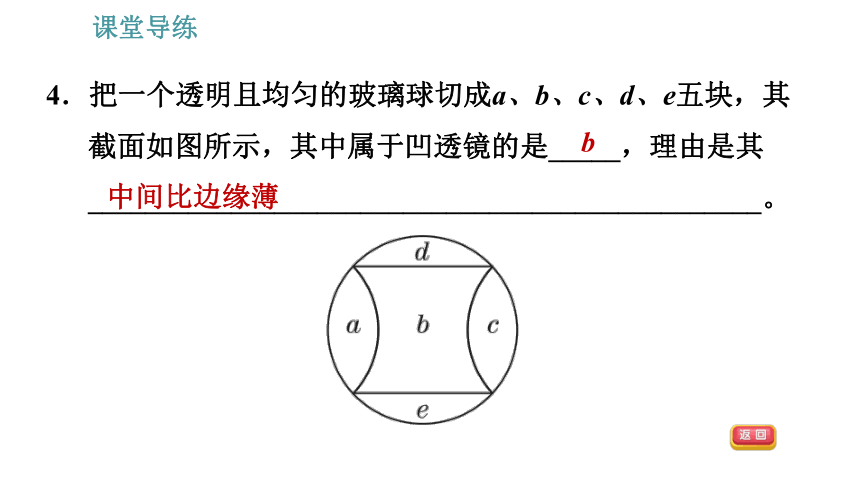

4．把一个透明且均匀的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中属于凹透镜的是_____，理由是其
_______________________________________________。
b
中间比边缘薄　

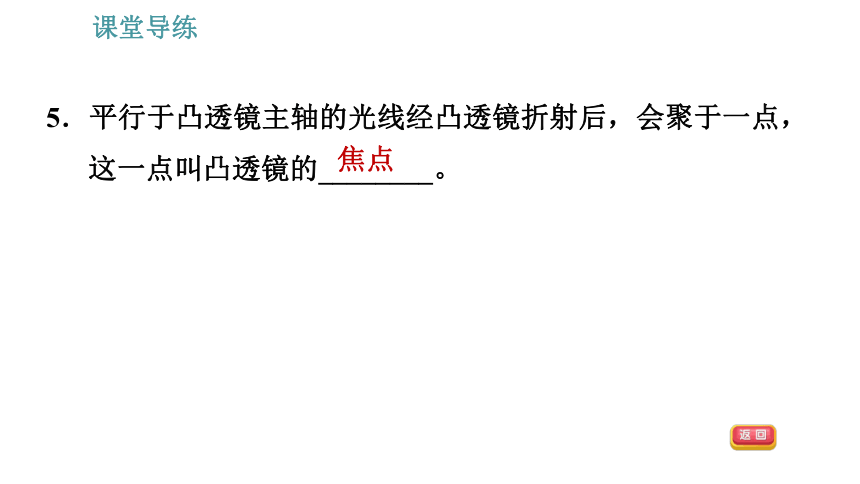

5．平行于凸透镜主轴的光线经凸透镜折射后，会聚于一点，这一点叫凸透镜的________。
焦点

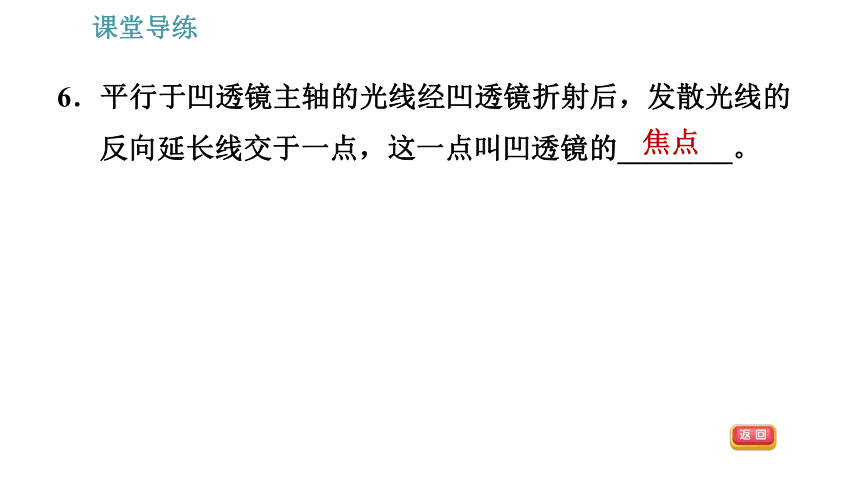

6．平行于凹透镜主轴的光线经凹透镜折射后，发散光线的反向延长线交于一点，这一点叫凹透镜的________。
焦点

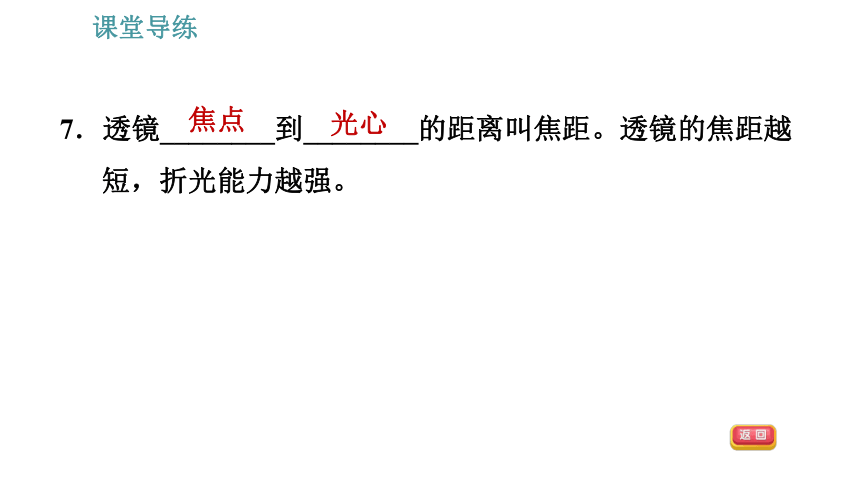

7．透镜________到________的距离叫焦距。透镜的焦距越短，折光能力越强。
焦点
光心

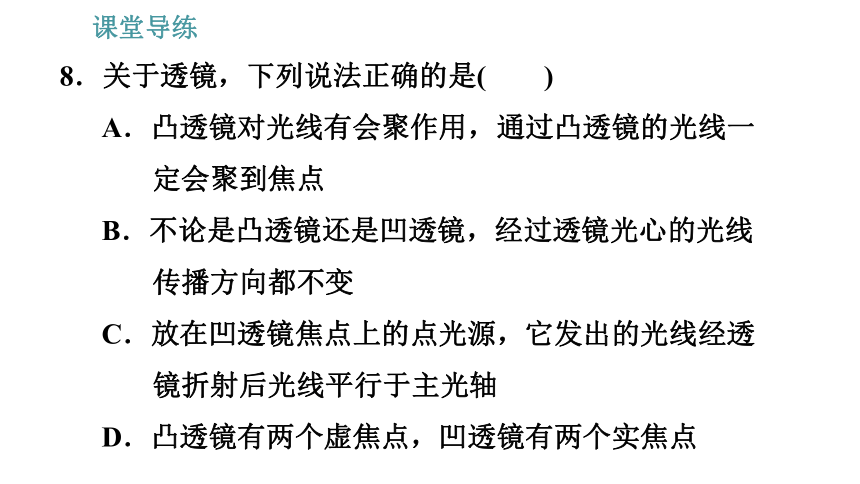

8．关于透镜，下列说法正确的是(　　)
A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到焦点
B．不论是凸透镜还是凹透镜，经过透镜光心的光线传播方向都不变
C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴
D．凸透镜有两个虚焦点，凹透镜有两个实焦点

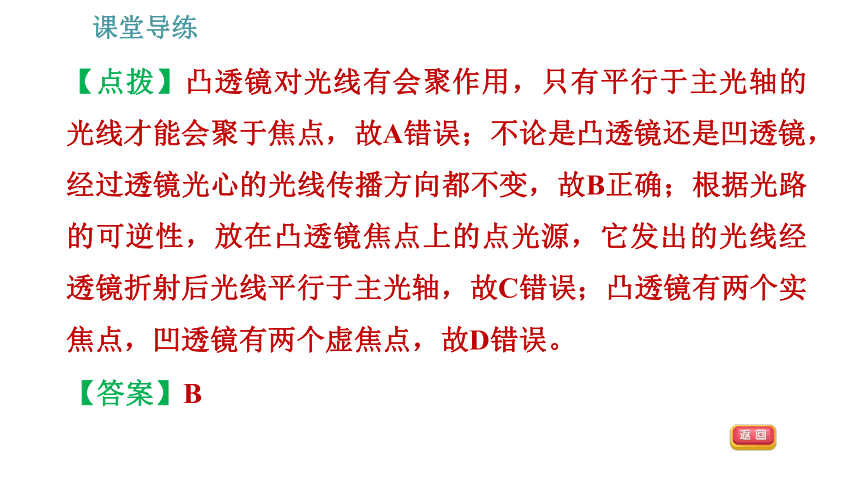

【点拨】凸透镜对光线有会聚作用，只有平行于主光轴的光线才能会聚于焦点，故A错误；不论是凸透镜还是凹透镜，经过透镜光心的光线传播方向都不变，故B正确；根据光路的可逆性，放在凸透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴，故C错误；凸透镜有两个实焦点，凹透镜有两个虚焦点，故D错误。
【答案】B
9．把凸透镜正对太阳光，可在另一侧距凸透镜10 cm处得到一个最小、最亮的光斑，由此可知该凸透镜的焦距为(　　)
A．5 cm B．10 cm C．15 cm D．20 cm
【点拨】太阳光可以看成平行光，当凸透镜正对太阳光时，太阳光就平行于凸透镜的主光轴射出，经凸透镜会聚得到的最小、最亮的光斑是凸透镜的焦点位置，焦点到凸透镜光心的距离为焦距。
B
10．凸透镜对光线有________作用。光线通过凸透镜后，折射光线偏向主光轴。凹透镜对光线有________作用。光线通过凹透镜后，折射光线偏离主光轴。
会聚
发散
11．如图是一款“改头换面”的球形透镜太阳能发电模型，太阳光通过透镜后照射在太阳能电池板发电，下列正确的是(　　)
A．此透镜是凸透镜，对光线有发散作用
B．此透镜是凹透镜，对光线有发散作用
C．此透镜是凸透镜，对光线具有会聚作用
D．此透镜是凹透镜，对光线具有会聚作用
【点拨】由题意可知，通过球形透镜聚光之后再发电，则该透镜对光线有会聚作用，由凸透镜对光线有会聚作用、凹透镜对光线具有发散作用可知，此透镜是一个凸透镜，故C正确，A、B、D错误。
【答案】C
12．如图所示，将一透镜正对太阳光，在纸片上形成一个亮点，时间足够长，能将纸片点燃的是(　　)
A．凸透镜
B．凹透镜
C．两者都能
D．两者都不能
A
13．【新题】带透镜的汽车LED大灯中带透镜的灯组是投射式灯组，灯的光线先被反射器反射，然后被透镜______(填“反射”或“折射”)后照向前方，该透镜应是______透镜，因为它对光线有________能力，所以用它照路，路面明亮而且清晰。
折射
凸
会聚
14．【中考?福建】如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
解：如图所示。
15．【中考·自贡】请在图中画出光线经过凹透镜后的光路图(F为焦点)。
解：如图所示。
16．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是(　　)
A．凸透镜可以对一部分光线起发散作用
B．凸透镜只对平行于主轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现
【点拨】凸透镜对光有会聚作用，它能减小发散光束的发散程度，使平行光束会聚，使会聚光束提前会聚。
【答案】D
17．【中考·岳阳】图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
解：如图所示。
18．【中考?东营】根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。
解：如图所示。
19．【教材改编题】探究透镜对光的作用，实验时将一个大烧杯倒扣在桌面上，里面充以烟雾，用平行光源自上而下照射，如图所示，对该实验说法不正确的是(　　)
A．充以烟雾是为了显示光的传播路径
B．凸透镜对光有会聚作用
C．凹透镜对光有发散作用
D．光的传播需要介质
【答案】D
20．【易错题】如图，光线a经过一个透镜(虚线框内)折射后与主光轴交于Q点，其中O是透镜的光心。该透镜是____(填“凸”或“凹”)透镜，焦距f______(填“<”“＞”或“＝”)OQ。
【点拨】由图可知，a是射向透镜的光线，经透镜后折射光线靠拢主光轴，所以该透镜对光线具有会聚作用，此透镜为凸透镜；如图，平行主光轴的光线经凸透镜后会聚于焦点F，焦距f＝OF，可见，f＞OQ。
【答案】凸；＞
21．【中考·枣庄】小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：
(1)小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为________cm。
【点拨】焦点到透镜光心的距离为焦距，刻度尺的分度值为1 cm，读数为10.0 cm，则透镜焦距为f＝10.0 cm。
10.0
(2)第二次他又选用一个材料和横截面积相同、凸起程度较大的凸透镜，测得的焦距为8 cm，由这两次实验可得出的初步结论：__________________________________________________________________________________。
【点拨】根据一、二次的实验数据可知，材料和横截面积相同的凸透镜，凸起程度越大，其焦距越小。
材料和横截面积相同的凸透镜，凸起程度越大，其焦距越小
(3)小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带(如图乙所示)，受此启发，于是他选取焦距为10 cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，___光的焦距大些。
【点拨】用红光和蓝光平行于同一个凸透镜的主光轴照射，红光较蓝光偏折程度小，所以红光对凸透镜的焦距大，蓝光入射时焦距小些。
红
22．【中考?盐城】如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距(　　)
A．一定小于l B．一定等于l
C．一定大于l D．可能小于l，也可能大于l
【思路点拨】纸上呈现一个并非最小的光斑，故这个光斑可能在焦点之后，也可能在焦点之前。又知凸透镜远离纸的过程中光斑一直变大，故焦点在光斑之前。
【答案】A
