阶段归类专训 关于透镜光学作图的几种类型
JK版 八年级上
第四章　 在光的世界里
见习题
见习题
1
2
3
答案呈现
提示：点击 进入习题
见习题
见习题
见习题
4
5
6
见习题
7
见习题
8
见习题
9
见习题
10
见习题

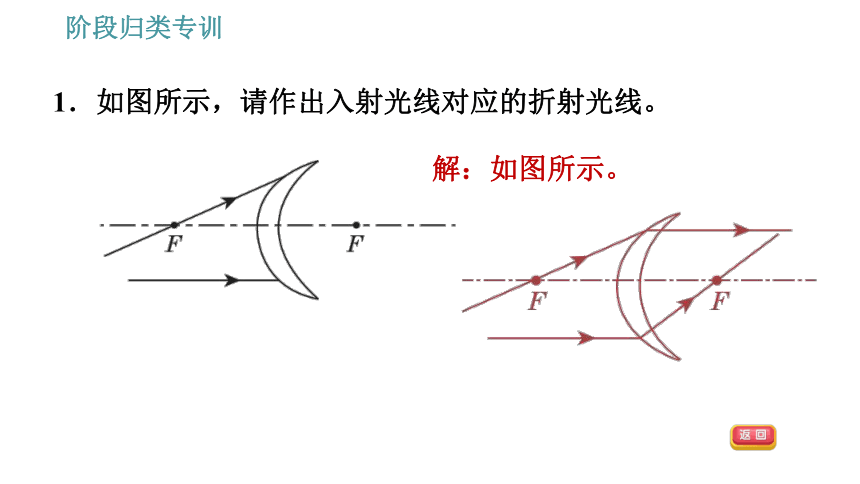

1．如图所示，请作出入射光线对应的折射光线。
解：如图所示。

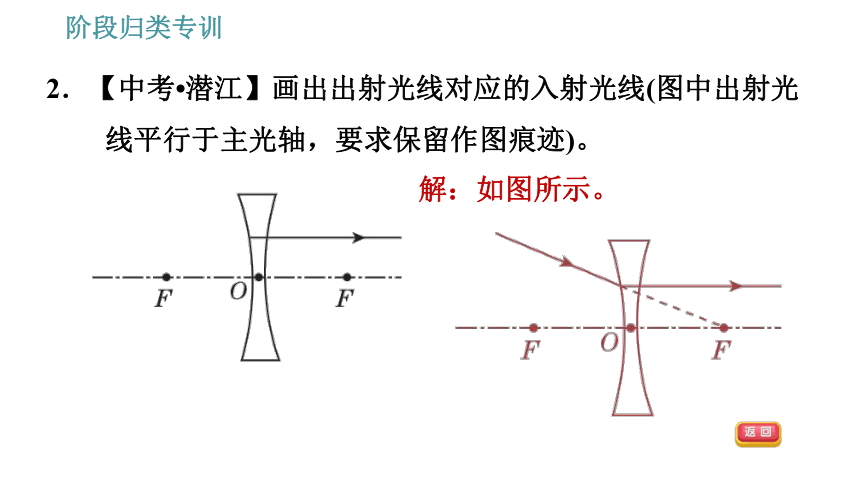

2．【中考?潜江】画出出射光线对应的入射光线(图中出射光线平行于主光轴，要求保留作图痕迹)。
解：如图所示。

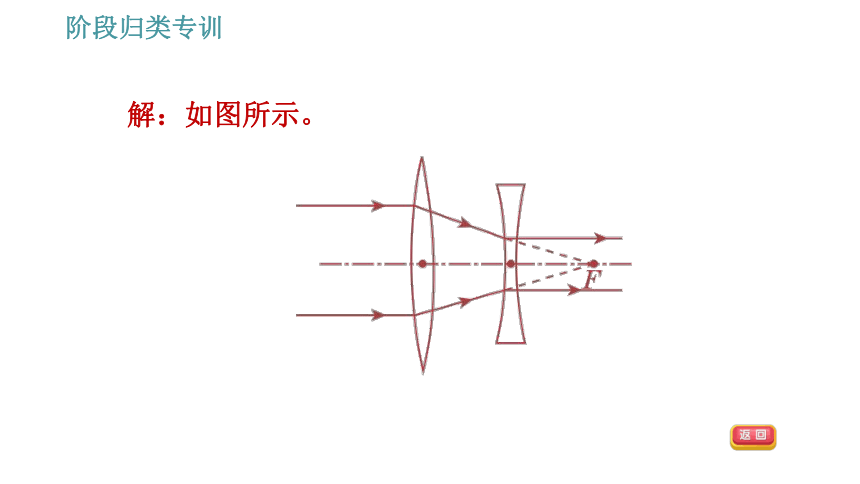

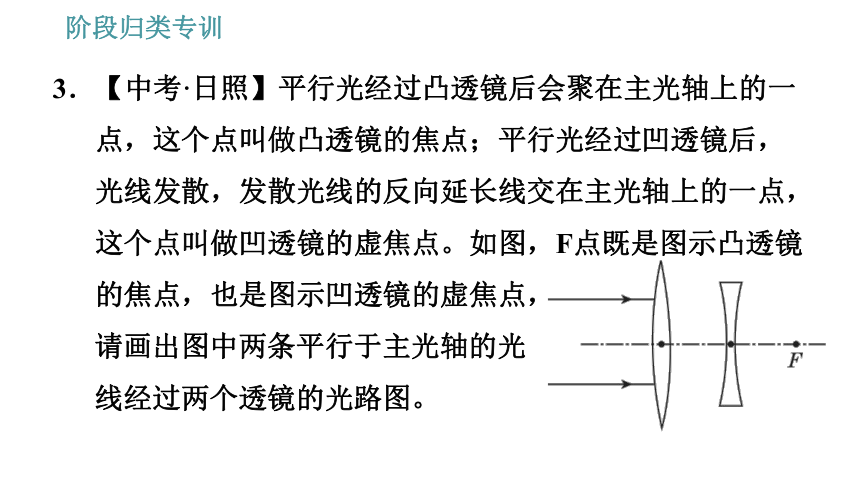

3．【中考·日照】平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，
请画出图中两条平行于主光轴的光
线经过两个透镜的光路图。
解：如图所示。

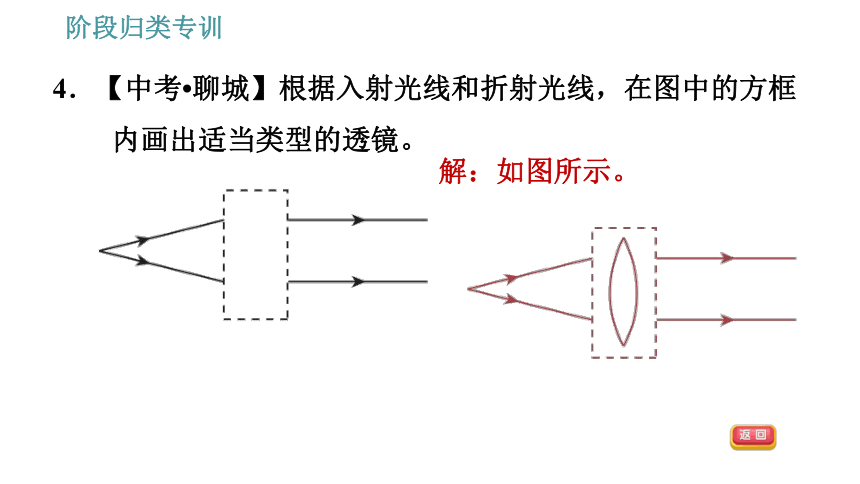

4．【中考?聊城】根据入射光线和折射光线，在图中的方框内画出适当类型的透镜。
解：如图所示。
5．请在图中画出合适的透镜。
解：如图所示。
6．【中考·阜新】图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。
解：如图所示。
7．如图所示，是凸透镜成像的一种情况，其中AB是物体，A′B′是物体AB的像，试在图中适当的位置画上凸透镜，并大致表示出其焦点的位置。
解：如图所示。
8．【中考·孝感】如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
解：如图所示。
9．【中考?通辽】如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：
(1)射向凹透镜的入射光线；
(2)经平面镜的反射光线。
解：如图所示。
10．【中考·抚顺】如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
(1)S点发出的入射光线。
(2)经平面镜的反射光线。
(3)凸透镜左侧焦点F的位置。
解：如图所示。
