阶段应用专训 凸透镜成像规律及其应用
JK版 八年级上
第四章　 在光的世界里
C
粗细
1
2
3

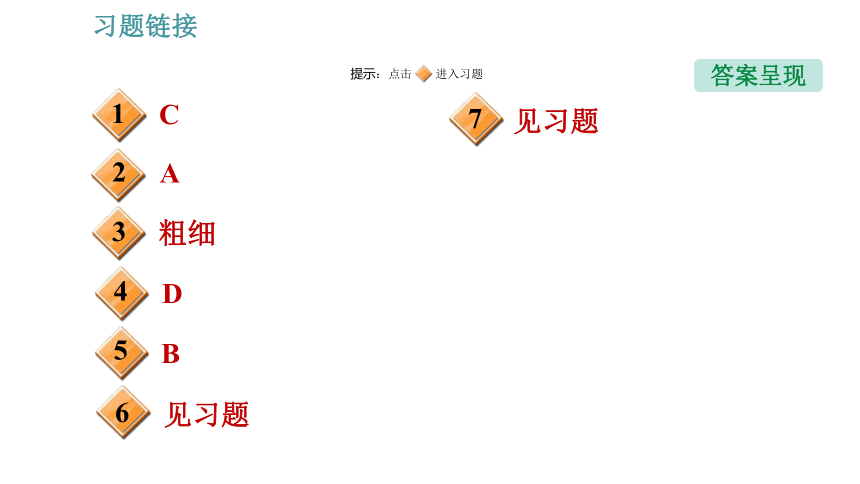

答案呈现
提示：点击 进入习题
D
B
见习题
4
5
6
A
7
见习题
1．【中考·烟台】如图所示的是小明同学在做“探究凸透镜成像规律”的实验中的一次实验操作情景，这时烛焰在光屏上成清晰的像。若将烛焰移动到距离凸透镜15 cm处，调节光屏，在光屏上可得到(　　)

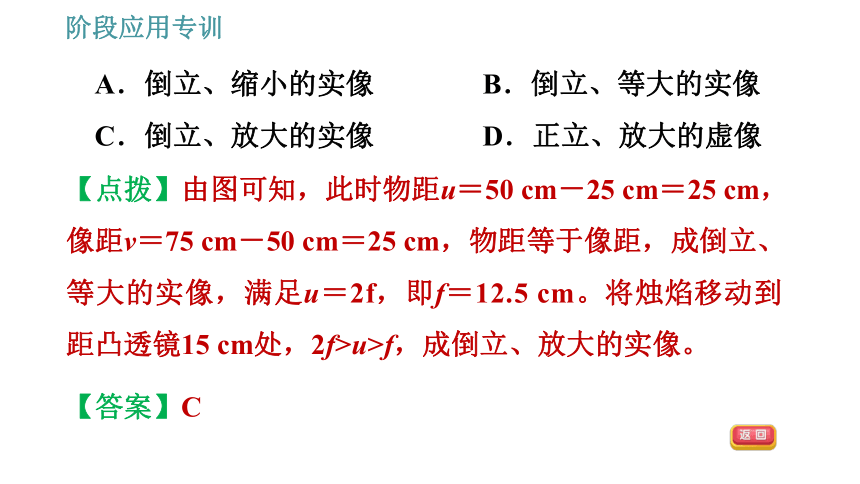

A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
【点拨】由图可知，此时物距u＝50 cm－25 cm＝25 cm，像距v＝75 cm－50 cm＝25 cm，物距等于像距，成倒立、等大的实像，满足u＝2f，即f＝12.5 cm。将烛焰移动到距凸透镜15 cm处，2f>u>f，成倒立、放大的实像。
【答案】C

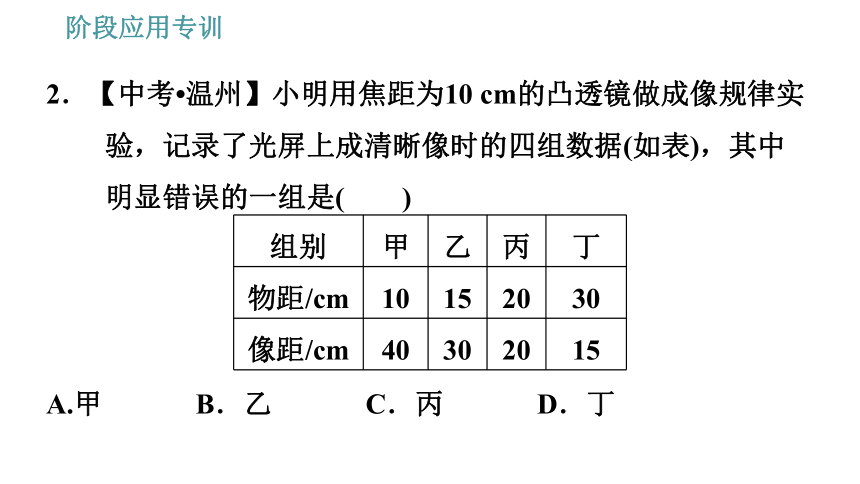

2．【中考?温州】小明用焦距为10 cm的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据(如表)，其中明显错误的一组是(　　)
A.甲 B．乙 C．丙 D．丁
组别
甲
乙
丙
丁
物距/cm
10
15
20
30
像距/cm
40
30
20
15
【点拨】在凸透镜成像实验中，当物体到凸透镜距离等于1倍焦距时，不成像。
【答案】A
3．【中考?沈阳节选】小明找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶和水可以看到那支笔，如图所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，铅笔所成像的________(填“长短”“粗细”或“笔尖朝向”)一直不会有明显的变化。
粗细
4．【中考?南京】小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像。在移动凸透镜时，意外地发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们(　　)
A．有一个方面相同，两个方面不同
B．有两个方面相同，一个方面不同
C．三个方面都相同
D．三个方面都不同
【点拨】看报纸上的字，看到的是正立、放大的虚像；窗外景物在凸透镜两倍焦距以外，在报纸上成倒立、缩小的实像。
【答案】D
5．【中考?泰安】如图所示，在“探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8 cm处时，在距离凸透镜15 cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7 cm，下列关于烛焰在光屏上成像的说法正确的是(　　)
A．不能成清晰的像 B．成倒立的缩小的像
C．成倒立的放大的像 D．成倒立的等大的像
【答案】B
6．【中考?连云港】在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为____________________(包括倒立或正立、放大或缩小、虚像或实像)，利用此原理可以制成__________________。
【点拨】由题图可知，物距小于像距，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，利用此原理工作的有投影仪、幻灯机等。
【答案】倒立、放大的实像；投影仪(或幻灯机)
7．【中考?巴彦卓尔】在探究“凸透镜成像规律”的实验中：
(1)蜡烛、凸透镜、光屏在光具座上的位置如图所示，恰能在光屏上得到一个清晰的倒立、等大的实像，则凸透镜的焦距为________cm。
15.0
(2)保持蜡烛与凸透镜位置不变，换用一个不同焦距的凸透镜，将光屏向右移动才能重新得到清晰的像，此时像________(填“变大”“变小”或“不变”)，换用的凸透镜焦距可能为________。
A．10.0 cm B．20.0 cm
C．30.0 cm D．35.0 cm
变大
B
(3)将图中的凸透镜换成玻璃板后光屏上的像消失了，原因是________________________________________________。
平面镜成虚像，无法呈现在光屏上
