全章热门考点整合专训
JK版 八年级上
第四章　 在光的世界里
见习题
见习题
1
2
3

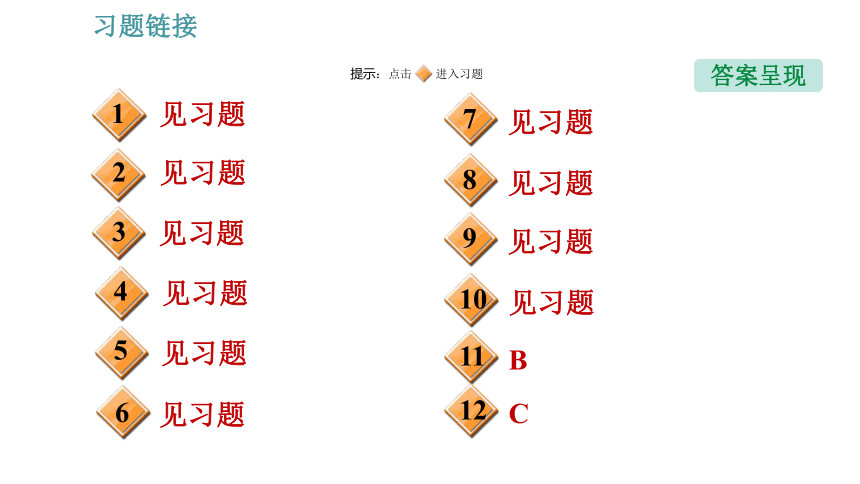

答案呈现
提示：点击 进入习题
见习题
见习题
见习题
4
5
6
见习题
7
见习题
8
见习题
9
见习题
10
见习题
11
B
12
C

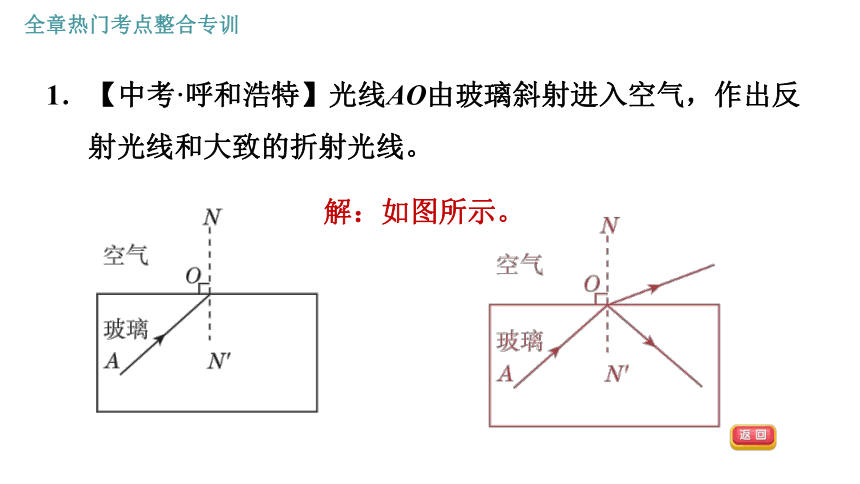

1．【中考·呼和浩特】光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
解：如图所示。

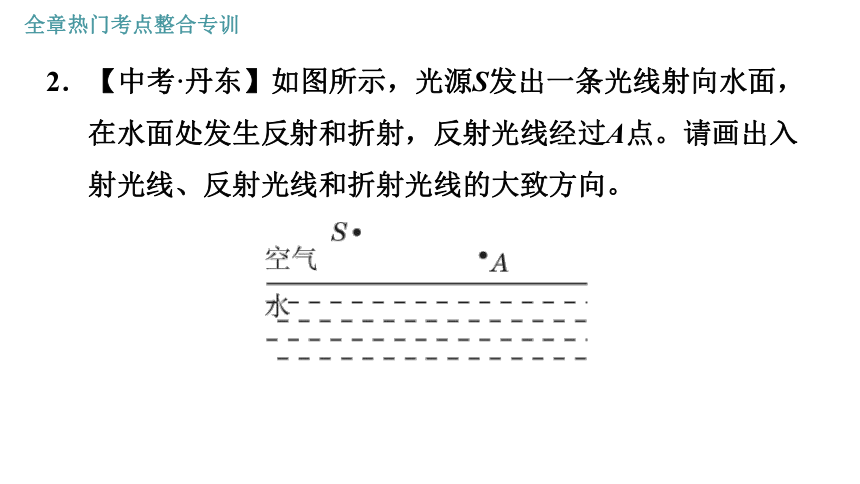

2．【中考·丹东】如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。请画出入射光线、反射光线和折射光线的大致方向。
解：如图所示。

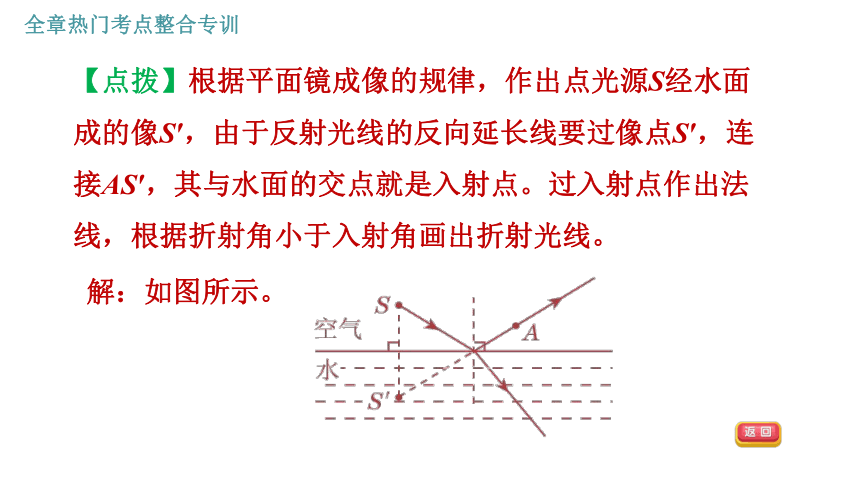

【点拨】根据平面镜成像的规律，作出点光源S经水面成的像S′，由于反射光线的反向延长线要过像点S′，连接AS′，其与水面的交点就是入射点。过入射点作出法线，根据折射角小于入射角画出折射光线。

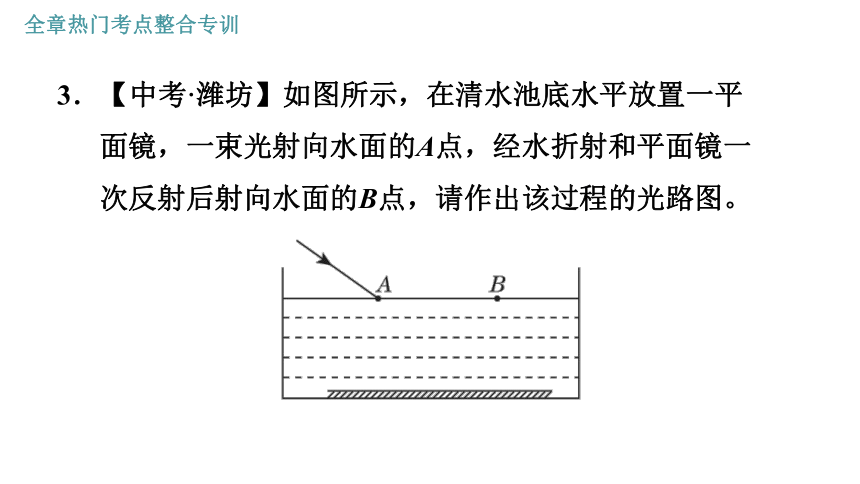

3．【中考·潍坊】如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

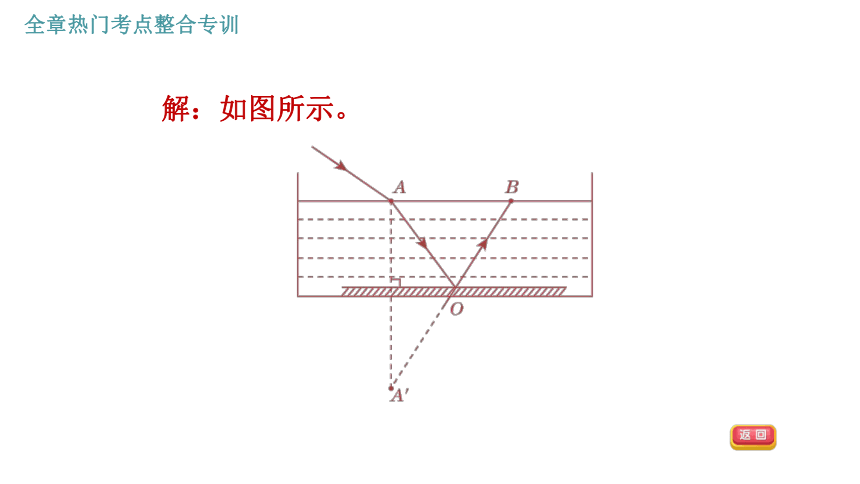

解：如图所示。

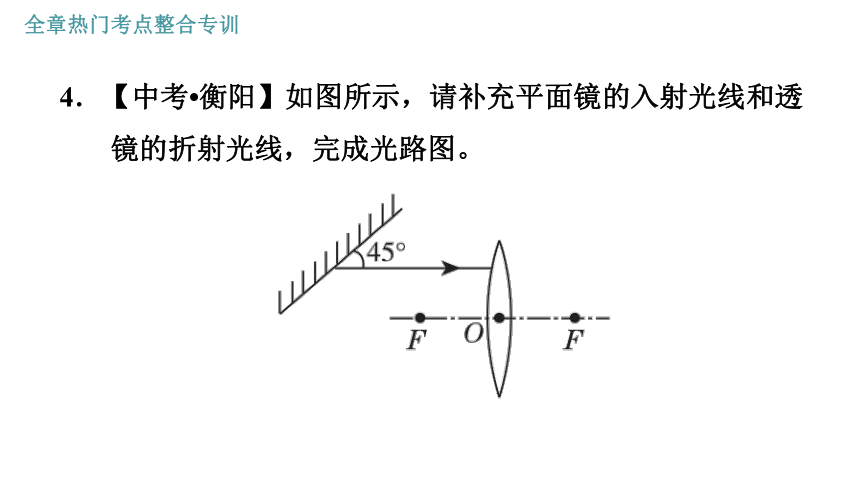

4．【中考?衡阳】如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

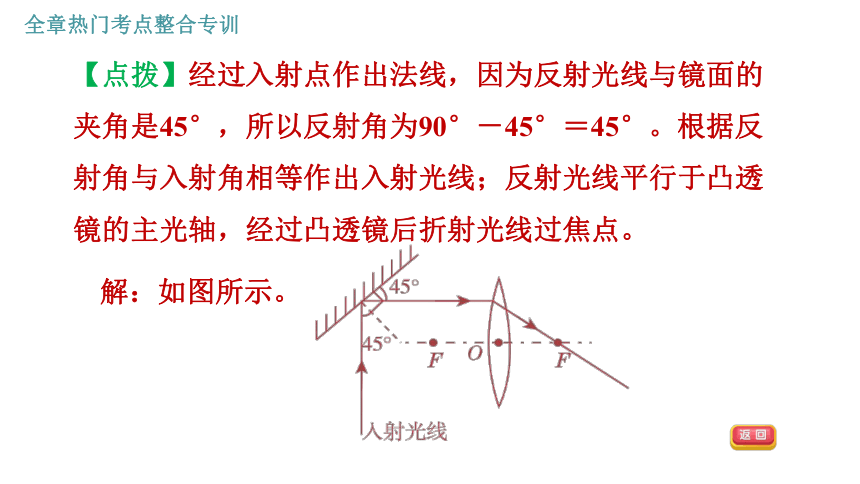

【点拨】经过入射点作出法线，因为反射光线与镜面的夹角是45°，所以反射角为90°－45°＝45°。根据反射角与入射角相等作出入射光线；反射光线平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点。
解：如图所示。

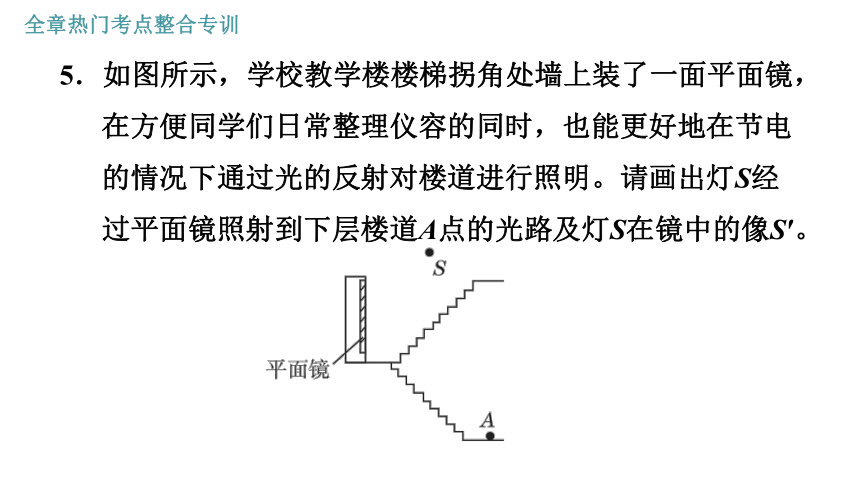

5．如图所示，学校教学楼楼梯拐角处墙上装了一面平面镜，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯S经过平面镜照射到下层楼道A点的光路及灯S在镜中的像S′。

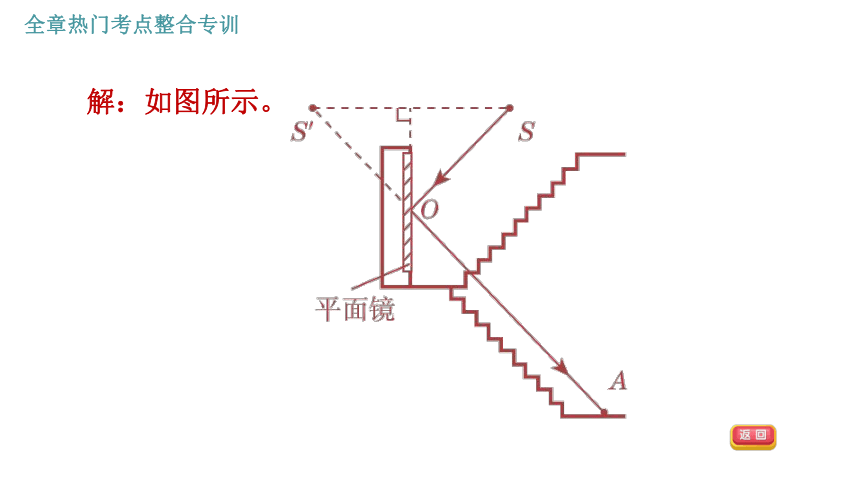

解：如图所示。

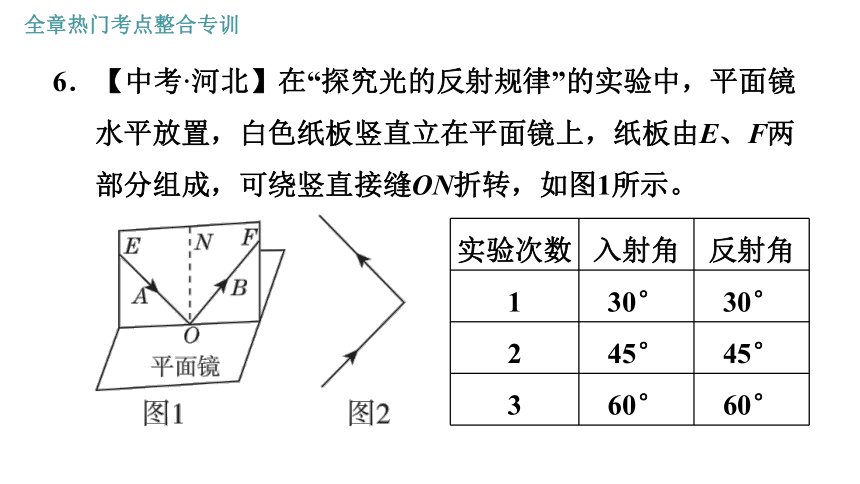

6．【中考·河北】在“探究光的反射规律”的实验中，平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON折转，如图1所示。
实验次数
入射角
反射角
1
30°
30°
2
45°
45°
3
60°
60°
(1)实验中还需要的器材是________、激光笔和铅笔。
【点拨】因为实验时为了验证光的反射定律，需要测量反射角和入射角的度数，所以必须有量角器。
量角器
(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是____________________________________________________________________________________。
【点拨】将纸板F沿ON向后折(向前折)，看其上是否有反射光线，折转后，若不能看到反射光线，说明反射光线与入射光线是在同一平面内。
将纸板F沿ON向后折(向前折)，看其上是否有反射光线
(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，________________________。
【点拨】使光束以不同角度入射进行实验，由表格中的数据可知，反射角始终等于入射角。
反射角等于入射角
(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数。
【点拨】已知入射光线与反射光线的夹角为90°，由光反射定律知，反射角等于入射角，则反射角等于12×90°＝45°，所以先作出反射光线与入射光线的夹角的角平分线，然后再过入射点作这个角平分线的垂线即为平面镜的位置，入射角为入射光线与法线的夹角，反射角为反射光线与法线的夹角。
解：如图所示。
7．如图所示，某同学用硬纸筒探究小孔成像。
(1)小孔成像的原理是_____________________________。
(2)请在图中作出蜡烛AB在屏上所成的像A′B′(要求标出A′、B′)。
光在同种均匀介质中沿直线传播
解：如图所示。
(3)该同学将一根高3 cm的蜡烛固定在小孔前6 cm处，改变像到小孔的距离，测出了不同距离时像的高度，填在表格中：
像的高度h/cm
1.0
2.0
3.0
4.0
5.0
像到小孔的距离s/cm
2.0
4.0
6.0
8.0
10.0
根据表中的数据及实验观察到的现象可以得到的结论：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成________(填“正比”或“反比”)，当像到小孔的距离小于蜡烛到小孔的距离时，所成的像是________(填“放大”“缩小”或“等大”)的，物体通过小孔所成的像一定是________(填“倒立”“放大”“等大”或“缩小”)的。
【点拨】由表可知，像的高度和像到小孔距离的比值是一个定值，即像的高度h与像到小孔的距离s成正比。由表可知，当像到小孔的距离为2.0 cm、4.0 cm时，像的高度为1.0 cm、2.0 cm，均小于蜡烛的高3 cm，可见当像到小孔的距离小于蜡烛到小孔的距离时，所成的像是缩小的。由表可知，当像到小孔的距离和蜡烛到小孔的距离相等，即为6.0 cm时，蜡烛和像的高度均为3.0 cm；当像到小孔的距离
大于蜡烛到小孔的距离时，即8.0 cm、10.0 cm，像的高度为4.0 cm、5.0 cm，均大于蜡烛的高3 cm，所以物体通过小孔所成的像可能是放大的、可能是等大的、可能是缩小的，但一定是倒立的。
【答案】正比；缩小；倒立
8．【中考·齐齐哈尔】小彤同学在“探究平面镜成像特点”实验时：
(1)用玻璃板代替平面镜实验时，会看到两个不重合的像，分别是玻璃板前后两个面反射形成的，为消除此影响可选用______(填“厚”或“薄”)一些的玻璃板代替平面镜。将玻璃板垂直放置在水平桌面上，这样做是为了便于确定像的________。为了便于比较像与物的大小关系，所用的两支蜡烛A、B，应选择外形________(填“相同”或“不相同”)的。
【点拨】因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；将玻璃板垂直放置在水平桌面上，便于确定像的位置；为了比较像与物的大小关系，实验中应选择两支完全相同的蜡烛。
【答案】薄；位置；相同
(2)将点燃的蜡烛A竖立在玻璃板的前面，将________(填“点燃”或“不点燃”)的蜡烛B竖立着在玻璃板后面移动，直到看上去蜡烛B跟蜡烛A的像完全重合。
【点拨】如果点燃玻璃板后方的蜡烛B，则无法分清玻璃板中的烛焰是像的烛焰还是对面B的烛焰，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛B不需要点燃。
不点燃
(3)标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离_____(填“小于”“等于”或“大于”)蜡烛A到玻璃板的距离。
【点拨】标记蜡烛A、B的位置，通过测量可知，蜡烛B到玻璃板的距离等于蜡烛A到玻璃板的距离。
等于
(4)当蜡烛A远离玻璃板时，像会________(填“靠近”或“远离”)玻璃板，像的大小________(填“变小”“不变”或“变大”)。
【点拨】物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板，像的大小不变。
远离
不变
(5)将光屏竖立在像的位置(与玻璃板平行)，光屏上无法呈现蜡烛的像，说明平面镜所成的像是______(填“虚”或“实”)像。
【点拨】将光屏竖立在像的位置(与玻璃板平行)，光屏上无法呈现蜡烛的像，虚像不能成在光屏上，说明平面镜成的是虚像。
虚
9．【中考?滨州】某小组在“探究凸透镜成像的规律”的实验中
(1)实验前，要调整烛焰、凸透镜、光屏三者的中心在____________________________。
(2)通过调整，恰好在光屏上得到烛焰等大的像，如图所示，则所用凸透镜的焦距是________cm。
同一高度
10.0
(3)在图中，把蜡烛向左移动15 cm，凸透镜的位置不变，应把光屏向_____(填“左”或“右”)适当调节，才能在光屏上得到烛焰清晰倒立、________(填“放大”“缩小”或“不变”)的实像。接下来改用焦距为15 cm的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像应把光屏向____(填“左”或“右”)适当调节。
左
缩小
右
(4)在探究凸透镜成实像的过程中，他们又尝试用白纸遮挡住凸透镜的一半，发现在光屏上________(填“仍能”或“不能”)成烛焰完整的像。
仍能
10．【中考?连云港】在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题。
实验次数
物距u/cm
像距v/cm
成像性质
1
30
15
倒立、缩小、实像
2
20
20
倒立、等大、实像
3
15
?
倒立、放大、实像
(1)此凸透镜的焦距为________cm。
【点拨】由表中第2次实验的数据，物距等于像距，像和物等大，可知，此时u2＝v2＝2f＝20 cm，f＝10 cm，即该凸透镜的焦距为10 cm。
10
(2)第3次实验中像距为_____cm，判断依据是______________________________。
【点拨】由第1次实验u1＝30 cm，v1＝15 cm，成倒立、缩小实像，由光路的可逆性可知，当u3＝15 cm时，v3＝30 cm。
30
在折射现
象中，光路是可逆的
11．【中考?鄂州】如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是(　　)
A．手机屏幕到透镜的距离应大于透镜的二倍焦距
B．白色墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D．从各个角度都能清楚地看到白色墙上的像，是因为墙上发生了镜面反射
【点拨】投影仪将手机上的画面放大投射到白色墙上。手机屏幕到凸透镜距离大于一倍焦距，小于二倍焦距，白色墙到凸透镜距离大于二倍焦距，在墙上成倒立、放大的实像，所以A错，B正确；若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面依然完整，只是会暗一些，所以C错；从各个角度都能清楚地看到白色墙上的像，是因为墙上发生了漫反射，所以D错。
【答案】B
12．小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别如图a和图b，则(　　)
A．小红要使底片上的像与小明的一样大，小红移动位置后，再减小镜头到底片的距离
B．小明和小红离小强的距离相同
C．小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离
D．小红离小强的距离近
【答案】C
