光的反射和折射（第一课时）反射

(共42张PPT)

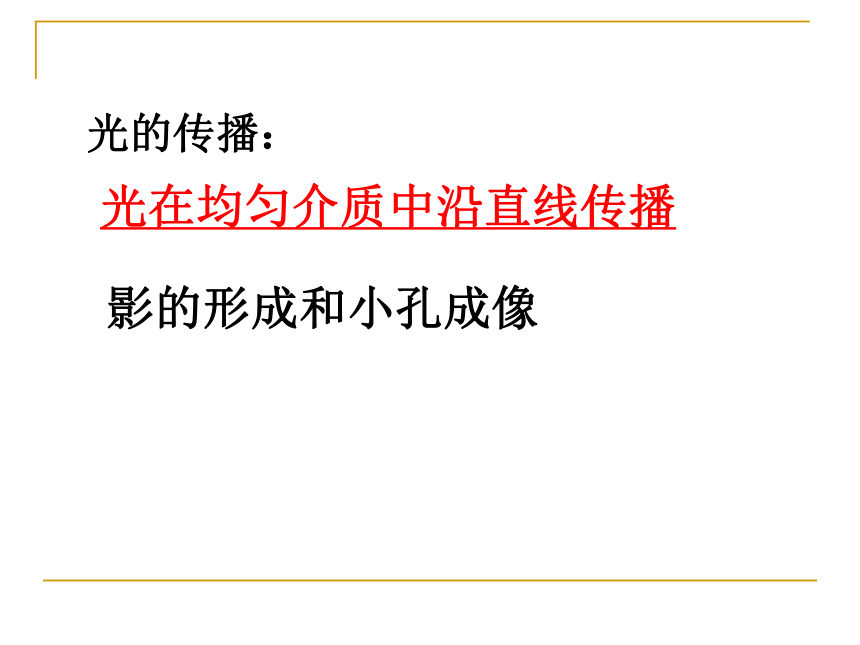

光的传播：
影的形成和小孔成像
光在均匀介质中沿直线传播
问：地球是不是光源？站在月球上或太空中其它星球上，看地球是否也有光的反射呢？
宇航员告诉我们，地球也会反射太阳光，而且比月亮还亮。

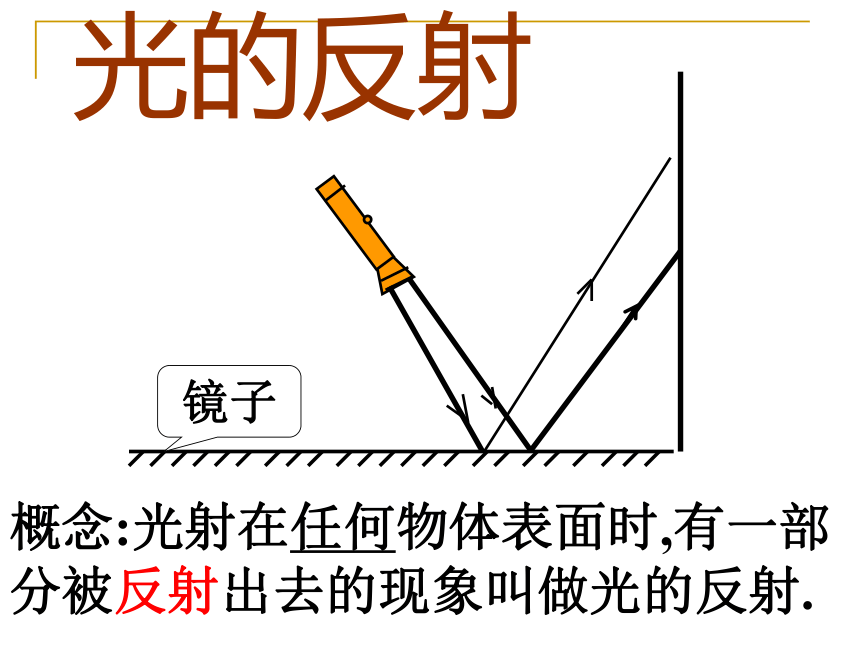

镜子
光的反射
概念:光射在任何物体表面时,有一部
分被反射出去的现象叫做光的反射.

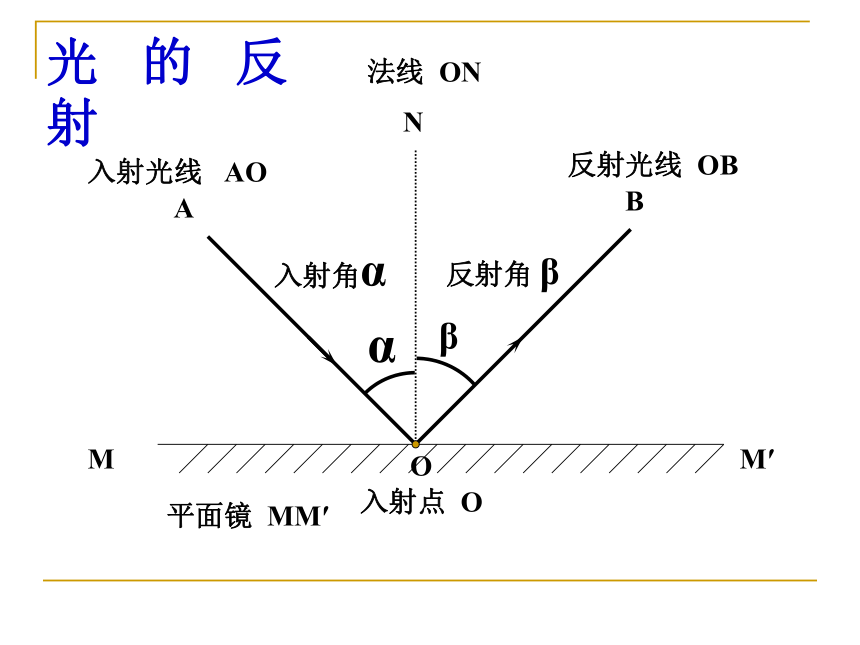

A
O
B
N
M
M′
平面镜 MM′
入射光线 AO
入射点 O
反射光线 OB
法线 ON
α
入射角α
β
反射角 β
光 的 反 射

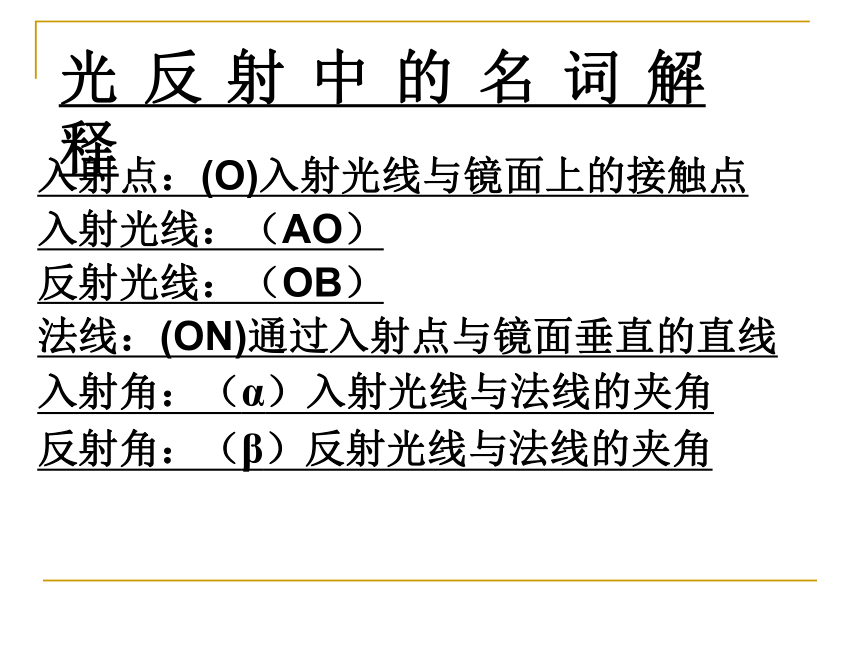

光 反 射 中 的 名 词 解 释
入射点：(O)入射光线与镜面上的接触点
入射光线：（AO）
反射光线：（OB）
法线：(ON)通过入射点与镜面垂直的直线
入射角：（α）入射光线与法线的夹角
反射角：（β）反射光线与法线的夹角
思考下列两个问题：
1、三线（入射光线、反射光线、法线）
所处的位置关系如何？
2、两角（入射角、反射角）所处的位置、大小关系如何？

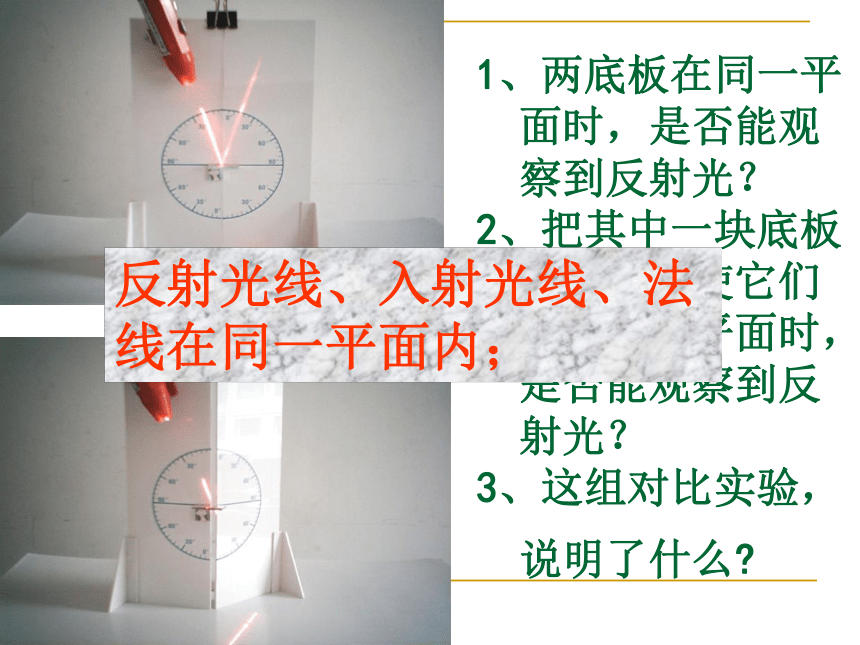

1、两底板在同一平面时，是否能观察到反射光？
2、把其中一块底板向后折，使它们不在同一平面时，是否能观察到反射光？
3、这组对比实验，说明了什么
反射光线、入射光线、法线在同一平面内；
如右图，MN是平面镜，镜面向着A区和B区，若入射光线在A区如图入射，那么反射光线一定在哪个区呢？这说明什么？
A B
C D
M N
反射光线和入射光线分居
在法线两侧

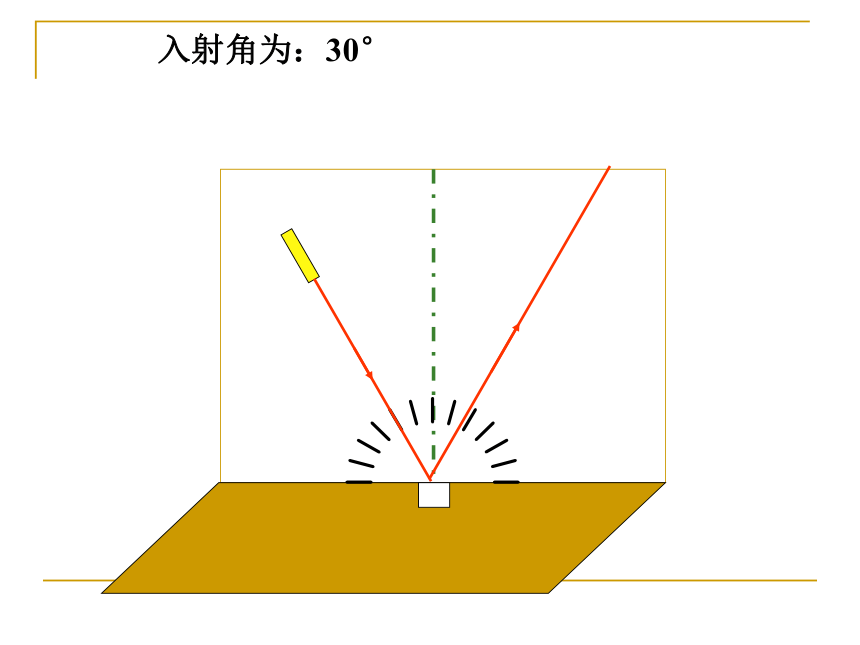

入射角为：30°

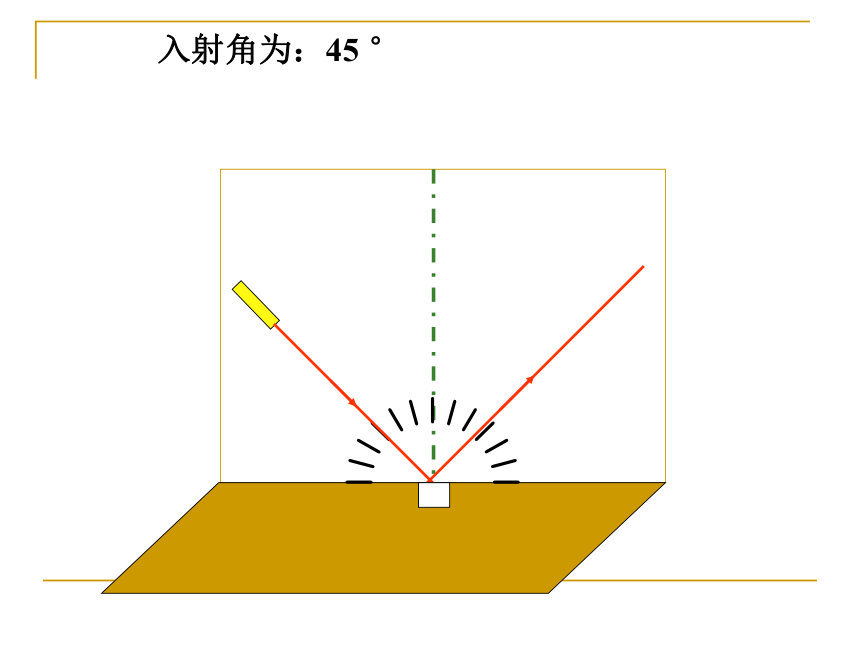

入射角为：45 °
入射角为：60 °

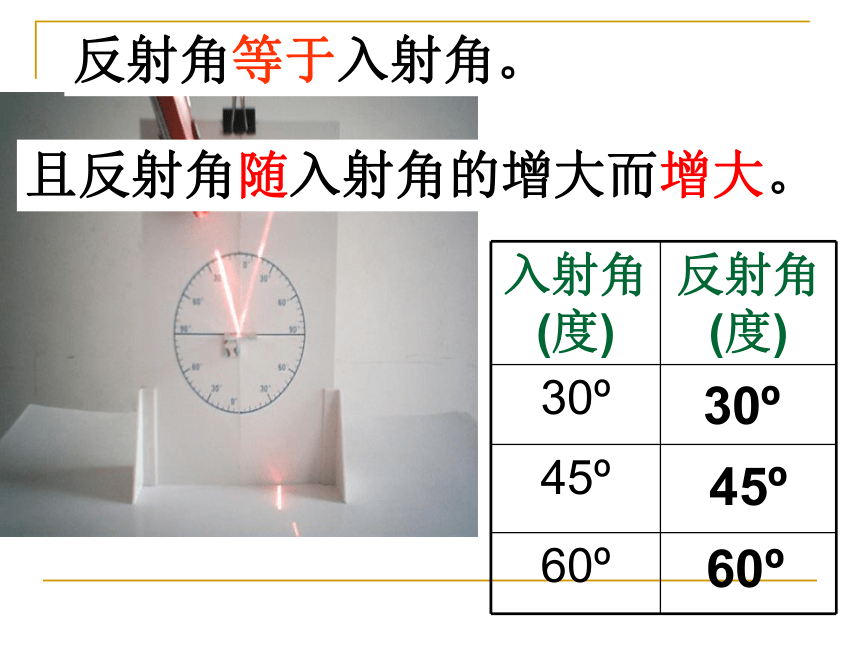

入射角 (度) 反射角 (度)
30
45
60
30
45
60
反射角等于入射角。
且反射角随入射角的增大而增大。
反射定律
三线同面
两线分居
两角相等
1、反射光线跟入射光线和
法线在同一平面内；
3、反射角等于入射角.
2、反射光线和入射光线分
居在法线的两侧;
注意（１）法线是镜面的垂线，也是两线的角平分线。　
　　（２）入射角增大，反射角也增大。
　　（３）入射角为零，反射角也为零。
例一、已知图中入射光线，请画出反射光线。
步骤：1、先在反射面上标出入射点O
N
O
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。如上图
45°
45°
如下图所示，画出反射光线，并标出反射角及度数。
练习1:
60 °
45°
例二、已知图中反射光线，请画出入射光线。
步骤：1、先在反射面上标出入射点O
N
O
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。如上图
例三、已知反射光线与入射光线成90O夹角，请画出镜 面的位置。
步骤：1、根据已知条件作图。
O
N
2、画出反射光线与入射光线的角平分线，即法线ON。
3、根据法线与反射面垂直，画出镜面。
60O
练习一、画出下图的反射光线
练习二、画出下图的入射光线
┓
┓
30
3、画出平面镜的位置
4、如图，光线AB射到平面镜上，经平面镜反射后沿CD射出，在图上画出平面镜的位置。
5、画出下图的反射光线。
A
B
D
C
O
6、画出右图反射光线
30
45
45
45
60
60
7、画出下图反射光线
45
45
讨论：一束太阳光斜射到平面镜的表面，平面镜的另一侧可看到耀眼的光亮，为什么？
你观察到了什么现象？
1、反射面是光滑的。
2、入射光线是平行光线，反射光线也是平行光线。也就是说入射光线朝一个方向入射，反射光线也向一个方向传播
(1)镜面反射
反射的两种形式
条件：反射面是光滑表面
反射面为平滑时，若入射光是一束平行光，则反射光也为一束平行光。
如磨得很光的铜镜、试衣镜、平静的水面（包括波浪的水面）
1．香港汇丰银行用平面镜反光进行天然照明。
2．阿基米德带领全村妇女用平面反光烧毁敌人船只。
3．光污染。
镜面反射的利与弊
阳光照射强烈时，城市里建筑物的玻璃幕墙、釉面砖墙、
磨光大理石和各种涂料等装饰反射光线，明晃白亮、眩眼夺目 ，形成了光污染。
讨论：一束太阳光斜射到粗糙的白纸表面，则无论从哪个方向观察，都看不到耀眼的亮光，为什么？
你观察到了什么现象？
1、反射面是粗糙不平的。
2、入射光线是平行光线，反射光线却向各个不同的方向传播。也就是说入射光线朝一个方向入射，反射光线向不同的方向传播
(2)漫反射
漫反射条件：反射面是凹凸不平的
反射面为粗糙面时，若入射光是一束平行光，则反射光向各个方向传播。
镜面反射
漫反射
镜面反射和漫反射 都 遵循光的反射定律？。
反射面是光滑的
反射面是粗糙不平的
镜面反射和漫反射的异同
区别：平行光入射到光滑的表面
上，由于法线是平行的，反射光也是平行的；平行光入射到粗糙的表面，由于法线是不平行的，反射光也是不平行的。
联系：无论是镜面反射还是漫反射都遵循光的反射定律。
1、电影银幕用光滑的白布可以吗？应该用什么样的布，为什么？
2、黑板用久了会发生“反光”现象，同学们不易看清黑板上的字，这是为什么？平常黑板发生了什么反射？
不可以。用粗糙的布，可以发生漫反射，光线反
射到各个方向，使每个观众都能看到电影
黑板发生了镜面反射，光线被反射到一个方向，没有反射到光线的同学就看不到
3、雨后天睛的夜晚，为了不踩到地上的积水，有经验的人往往这样做：
（1）迎着月光走，地上发亮处是积水，所以千万别往上踩；
（2）背着月光走，地上暗处是积水，所以千万别往上踩。
你能解释这样做的道理吗？
镜子比较亮，它发生了镜面反射
镜子比较暗，它发生了镜面反射
白纸比较亮，它发生了镜面反射
白纸比较暗，它发生了漫反射
4. 晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ）
B
我们走在路上，看到前边有非常耀眼的东西，可是往前走几步那个耀眼的东西不见了，再走进一些却发现是一块小碎玻璃片。这是因为你看它耀眼的时候，那是小玻璃片把太阳光镜面反射到你的眼中去的缘故。若把漫反射都变成镜面反射，整个世界会变得十分可笑。如把放映电影的银幕换成平面镜，那么观众只能分别看到演员的头、手、足或某一部分场景。
　　所以，漫反射是我们生活中所必须的，学习时书中的字迹是漫反射，上课时黑板上的粉笔字是漫反射……。我们是离不开奇妙的漫反射的。
反 射 的 应 用
本节课的主要内容
1、光的反射：
2、光的反射定律
3、镜面反射与漫反射：都遵循光的反射定律。
1、入射光线、反射光线、法线在同一平面上
2、反射光线与入射光线分居在法线的两侧
3、反射角等于入射角
光射在物体表面上被物体反射出去一部分的现象
练 习 1
1、如图，光线AB射到平面镜上，经平面镜反射后沿CD射出，在图上画出平面镜的位置。
2、画出下图的反射光线。
O
A
B
D
C
4、下列说法中正确的是（ ）
A、当入射光与镜面的夹角为20O时，反射角为20O
B、镜面反射遵守反射定律，漫反射不遵守反射定律
C、镜面反射中有的光线遵守反射定律，有的光线不遵守光的反射定律。
D、镜面反射和漫反射都遵守反射定律
D
5. 关于光的反射，下列说法正确的是 （ ）
当入射光线与镜面的夹角为20°时，反射角也为20°
入射光线靠近法线时，反射光线也靠近法线
入射光线方向不变，当镜面转过5°时，反射光线也转过5°
镜面反射遵守反射定律，漫反射不遵守反射定律
B
6、下列说法中正确的是（ ）
A、当入射光与镜面的夹角为20O时，反射角为20O
B、镜面反射遵守反射定律，漫反射不遵守反射定律
C、镜面反射中有的光线遵守反射定律，有的光线不遵守光的反射定律。
D、镜面反射和漫反射都遵守反射定律
7、一束光线沿与水平成20O角的方向射向地面，若用平面镜，使其反射光线垂直地射进一口深井中，则镜面与水平方向夹角应是（ ）
A、45 O B、35 O C、55O D、40O
D
C
8、入射光线与镜面的夹角由90O减小到60O时，，则反射角（ ）
A、由90O减小到30 O B、由30O增大到90O
C、由30O减小到0 O D、由0O增大到30O
9、补充下图。
120O
A
10、光线垂直射在平面镜上, 要使反射光线离开原来的方向偏转80°, 则镜面应绕轴转动的
角度是:－－－－－－－－－(　　　)
A、20°； 　　　　　　B、40°；
C、80°； 　　　　　　D、60°。
