光的反射和折射（第二课时）平面镜成像

(共47张PPT)
平面镜
平面镜

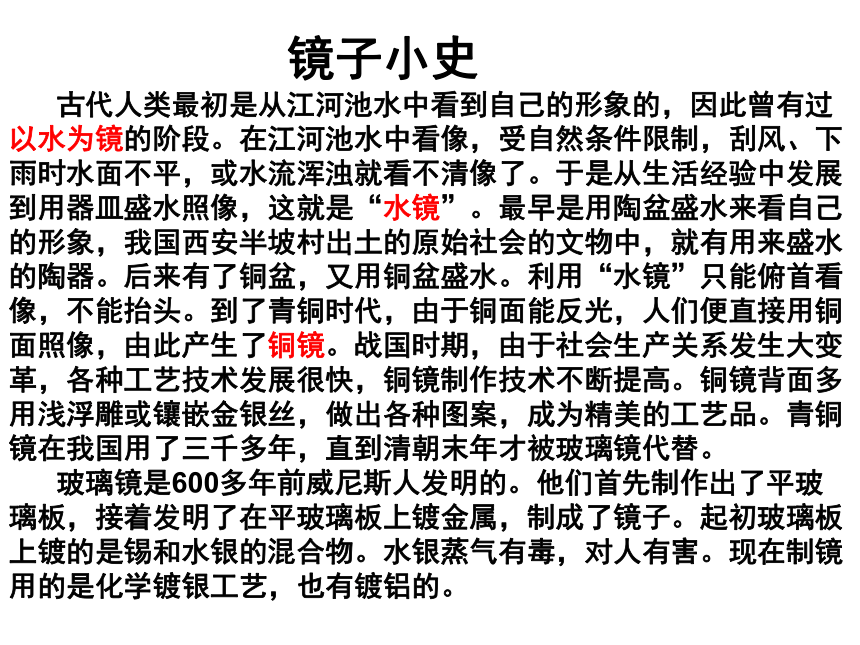

镜子小史 古代人类最初是从江河池水中看到自己的形象的，因此曾有过以水为镜的阶段。在江河池水中看像，受自然条件限制，刮风、下雨时水面不平，或水流浑浊就看不清像了。于是从生活经验中发展到用器皿盛水照像，这就是“水镜”。最早是用陶盆盛水来看自己的形象，我国西安半坡村出土的原始社会的文物中，就有用来盛水的陶器。后来有了铜盆，又用铜盆盛水。利用“水镜”只能俯首看像，不能抬头。到了青铜时代，由于铜面能反光，人们便直接用铜面照像，由此产生了铜镜。战国时期，由于社会生产关系发生大变革，各种工艺技术发展很快，铜镜制作技术不断提高。铜镜背面多用浅浮雕或镶嵌金银丝，做出各种图案，成为精美的工艺品。青铜镜在我国用了三千多年，直到清朝末年才被玻璃镜代替。 玻璃镜是600多年前威尼斯人发明的。他们首先制作出了平玻璃板，接着发明了在平玻璃板上镀金属，制成了镜子。起初玻璃板上镀的是锡和水银的混合物。水银蒸气有毒，对人有害。现在制镜用的是化学镀银工艺，也有镀铝的。 　
平面镜成像
平静的水面、抛光的金属平面、玻璃
等光滑的表面都能形成清晰的像,所以都叫
做平面镜。
我们来欣赏
秀美的倒影
对着一面大平面镜,举起你的左手,你看到什么？
平面镜成像时,像和实物的大小、位置有什么关系？
你
想
知
道
什
么
？
科学探究
一、提出问题
平面镜成像时,像和物的大小、位置有什么关系？
二、猜想与假设
1、像和物的大小相等，像到镜面的距离等于物到
镜面距离
2、像和物的大小不相等，像到镜面的距离与你物
到镜面的距离不相等

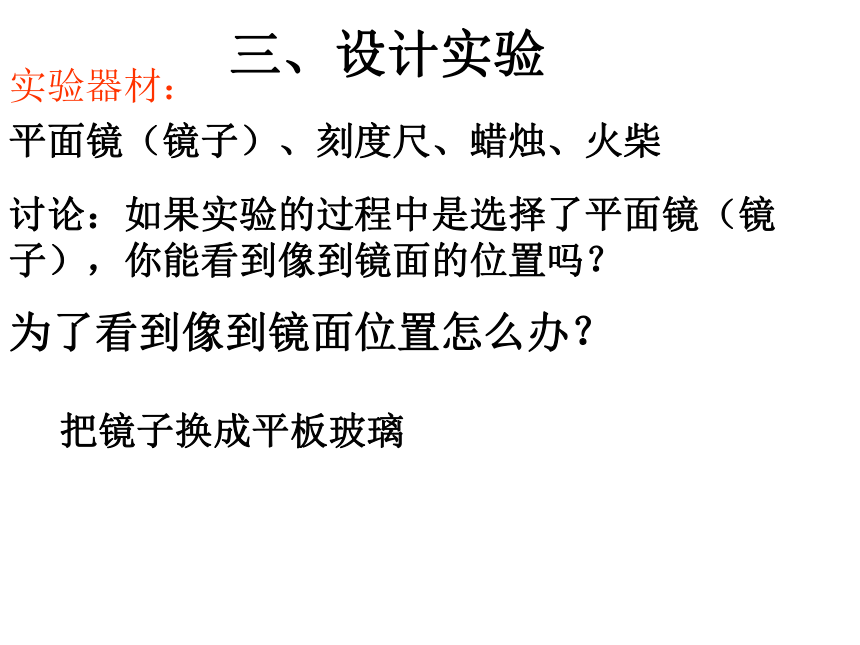

三、设计实验
实验器材：
平面镜（镜子）、刻度尺、蜡烛、火柴
讨论：如果实验的过程中是选择了平面镜（镜子），你能看到像到镜面的位置吗？
为了看到像到镜面位置怎么办？
把镜子换成平板玻璃
设计表格
次数 物到平面镜的距离/cm 像到平面镜的距离/cm 像与物大小比较（放大或缩小）
1
2
平面镜成像实验
玻璃
一支蜡烛在玻璃板后面成像，将另一支相同的未点燃的蜡烛放在像的位置。比较蜡烛和像的大小，它们一样吗？
像和蜡烛到镜面的距离相等吗？
四、实验过程
L1
L2
蜡烛1
蜡烛1的像和蜡烛2
玻璃

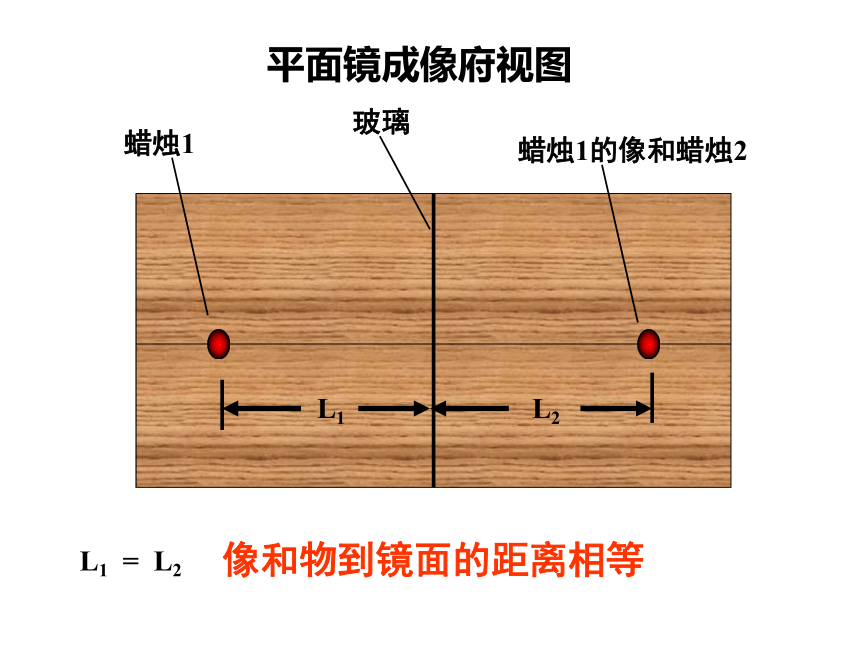

平面镜成像府视图
L1
= L2
像和物到镜面的距离相等
L1
L2
蜡烛1的像和蜡烛2
玻璃
蜡烛1
像和物到镜面的距离都相等
像与物体大小相同
像和物体的位置用直线连起来，连线与镜面垂直
平面镜成像正视图
次数 物到平面镜的距离/cm 像到平面镜的距离/cm 像与物大小比较（放大或缩小）
1
2
改变蜡烛位置，重复一次实验
结论：1、平面镜成像时，像和物离镜的距离相等
2、像与物的大小相等
学以致用1、猴子捞月亮时，天上的月亮到水面的
距离与水中的月亮到水面的距离哪个大？
2、天上的月亮与水中的月亮哪个大？
3、移开玻璃后面的蜡烛，用一张白纸做屏幕放在玻璃板后已移去蜡烛的位置，用眼睛从玻璃板后直接观察白纸，看一看白纸上能否出玻璃板前的蜡烛的像。
白纸上 （“有”或“没有”）蜡烛的像，可见，平面像所成的蜡烛的
像是 （“实像”或“虚像”）。
没有
虚像
虚像：没有光线通过所成的像。
结论3：平面镜成的像是正立的虚像
现在你能解释猴子不能捞到月亮的原因吗？
平面镜成像特点：
3、成的是虚像；
2、像到镜面与物体到镜面的距离相等；
4、像与物体的连线与镜面垂直。
1、像与物体大小相等；
50 40 30 20 10 0 10 20 30 40 50
玻璃
A
B
像与物关
于镜面对
称
平面镜成像的原理：光的反射
例1、下图，是物体在平面镜中的成像情况，其中正确的是 [ ]
A
讨论：照镜子时，当你靠近镜子时，镜
子中成的像是变大、变小还是不变
不变，因为像和物的大小总是相等，但是我们看起来好像变小了，只是视觉的角度发生了改变
例2、小丽身高1.6米。站在穿衣镜前1米处，她在镜中的像高是 米，她在镜中的像到镜面的距离是 米；当她向镜面前进0.5米时，人与像之间的距离是 米，像的高是 米。
1.6
1
1
1.6
二、平面镜成像原理
S
S1
从点S射向平面镜的光线，经平面镜反射后进入眼睛看起来觉得这此光线好像是从它们在镜后延长线的交点S1射来的，跟S1处真有一光源时产生的感觉一样， S1就是S点在镜中的像。
实像：由实际光线会聚而成的,可以在光屏上显现出来。
虚像：由实际光线的反向延长线相交而成的，不可以在光屏上显现出来。
可见，平面镜成像是靠光的反射形成的。
平面镜成像作图：
B’
A’
A
B
B’
A’
A
B
平面镜成像作图：
让我来画一画
错
错
对
对
A
B
（1）
（2）
A
B
C
平面镜
作用
成像
改变光的传播路线
平面镜的应用:镜子、潜望镜、投影仪
平面镜成象应用：
潜望镜
练习
利用平面镜作图法
作出AB关于平面镜M的像，画出光路图
M
A
B
A’
B’
　解析：人看到头像, 是由镜上　C反光进入眼, 人能看到脚的像, 是镜上D处反射光进入眼的。因此,　CD部分就是镜子最小长度。
　由平面镜成像特点及相似形知识可得：CD=0.5H
M
N
C
D
某人高H, 站在穿衣镜前能看到自己全身像, 问竖直放置的平面镜长度至少多大？ 镜子应如何放置？
看不到尽头的长廊
平面镜的应用
大自然的对称之美
联合国最佳人居奖——美丽的扬州
平面镜给人带来不利的例子
1、夜间行车时车厢内为什么不能开灯？
3、高大建筑物的金属幕墙、玻璃幕墙都会造成光污染。
2、汽车驾驶室前的挡风玻璃为什么大多是斜放的？
三、球面镜
F
F
O
O
P
P
面镜
实焦点
虚焦点
会聚作用
发散作用
凹（内反）
凸（外反）
车灯等
后视镜等
球面镜：反射面是球面的一部分
凹镜
应
用
太阳灶
手电筒、汽车头灯中用凹镜作反射面
大型反射式望远镜
凹面镜
反射式天文望远镜
太阳灶
凸镜
作
用
凸镜能成正立、缩小的虚像．
凸镜
应
用
汽车观后镜、马路拐弯处的凸镜
球面镜的应用：
1、太阳灶（凹面镜）
2、探照灯（凹面镜）
3、手电筒（凹面镜）
4、汽车观后镜（凸面镜）
一、判断题：（对的打√，错的打×）
①人在平面镜前向着镜面走近时，他在镜里的像将变大。（ ）
②物体跟平面镜相距2米，则物体与像距离也是2米。（ ）
③物体在平面镜里的像；对于镜面总是对称的。 （ ）
④平静的水面，具有平面镜的作用（ ）
×
×
√
√
二、填空题：
l、物体在平面镜里成的是____像；像和物体的大小 ，它们的连线跟镜面 ，它们到镜面的距离 。
2．潜望镜是利用_________ 制作的．
虚
相等
垂直
相等
光的反射
3．身高1.7米的人站在竖直放置的平面镜前l.2米处，他在镜中的像有 米高，像和人距离是___米；当他问镜面走了1米时，像的大小将 ，像与人的距离变为_____米．
1.7
2.4
不变
0.4
1.图1中一台钟在镜子里的时刻是1点25分，
那么这台钟的实际时刻是 。
2.一只小猫正在平面镜前欣赏自己的全身像。此时它所看到的全身像是图中哪一个？
A
D
B
C
10点35分
3、平静水面能够清晰地映出岸边的景物，人们常叫“倒影”，“倒影”是物体的（ ）
A、影子 B、等大的虚像
C、放大的虚像 D、缩小的虚像
B
4、将铅笔的笔尖点在镜子上，笔尖与像的距离为8毫米，则镜子厚度为（ ）
A、8毫米 B、16毫米
C、4毫米 D、2毫米
C
S
S’
M
M’
P
5、S为点光源，MM’为平面镜点光源S发出一条光线经过平面镜反射后恰好经过P点，画出
完整的反射
光路图
S
S1
6、如图，知道两条反射光线的传播方向，确定光源的位置。
7、已知物点S和镜中的像点S’，你能做出平面镜吗？
8.在图中,从光源S发出的光中,有一条光线经过平面镜反射后经过A点,试完成这一光路图。
9.图中平面镜M前有一个发光点S,S1是它在镜中所成的像,当平面镜转动一个角度,像的位置为S2,试作出平面镜的新位置.
S1
S2
