(共21张PPT)
动态电路专题

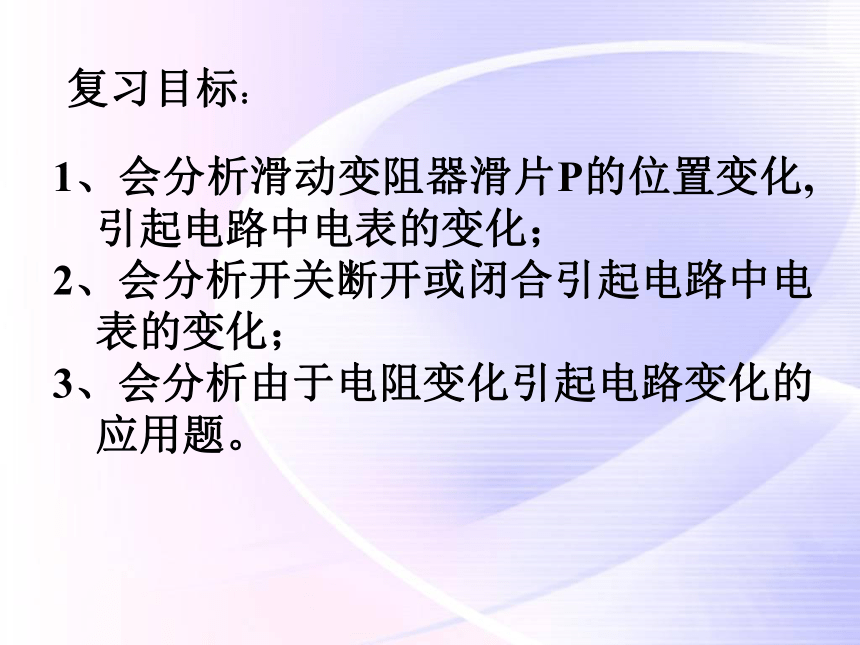

1、会分析滑动变阻器滑片P的位置变化,引起电路中电表的变化；
2、会分析开关断开或闭合引起电路中电表的变化；
3、会分析由于电阻变化引起电路变化的应用题。
复习目标：
1、串联电路有分压作用：在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路有分流作用，在并联电路中，电阻越大的分的电流越 （多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
3、根据公式I=U/R得，当电压不变时，电阻越大，电流就越 （大或小）；根据公式U=IR得，通过电阻的电流越大，它两端的电压也越 （大或小）；
4、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。
知识储备：
多
导线
少
大
小
大
大
小
大
断路

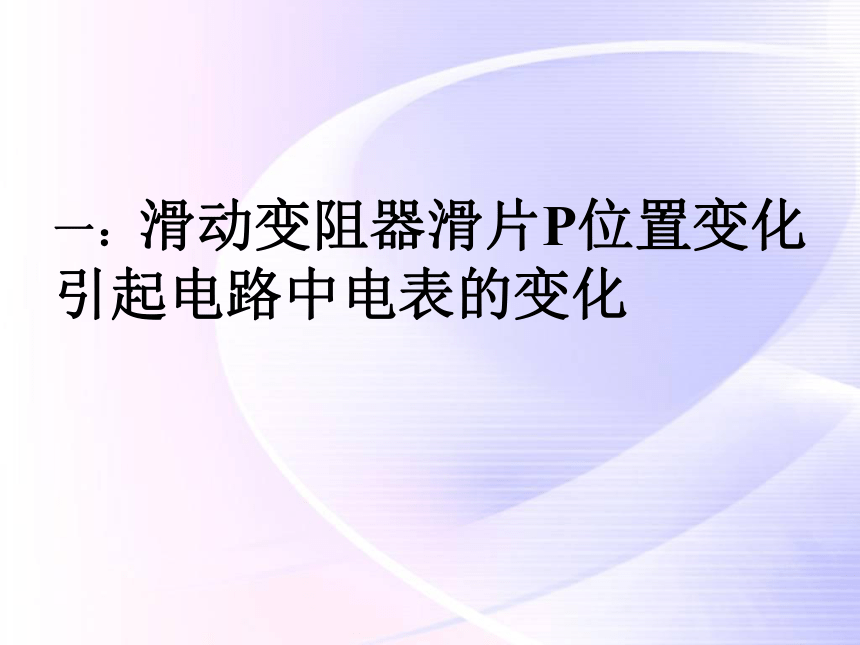

一：滑动变阻器滑片P位置变化 引起电路中电表的变化

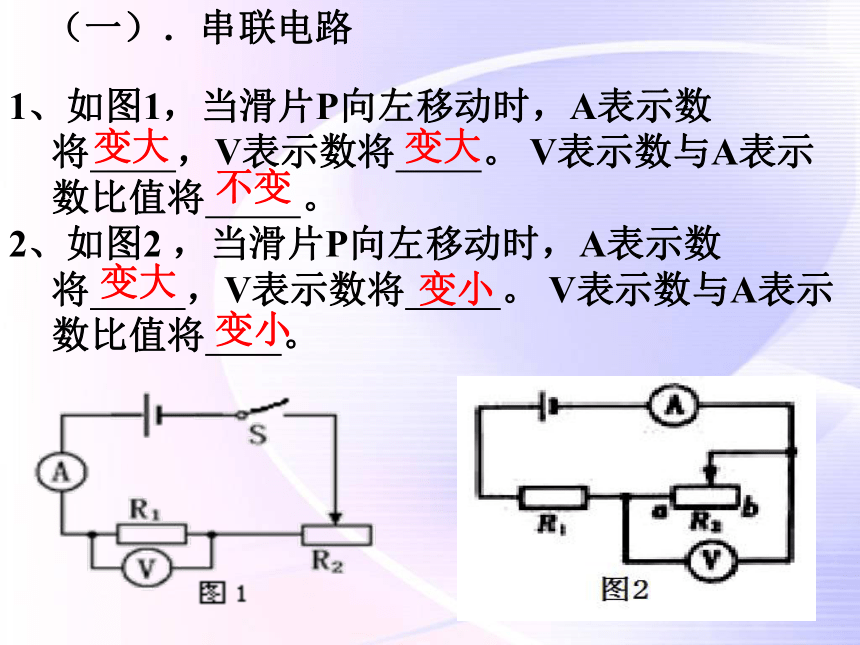

1、如图1，当滑片P向左移动时，A表示数将 ，V表示数将 。 V表示数与A表示数比值将 。
2、如图2 ，当滑片P向左移动时，A表示数将 ，V表示数将 。 V表示数与A表示数比值将 。
（一）．串联电路
变大
变大
变大
不变
变小
变小

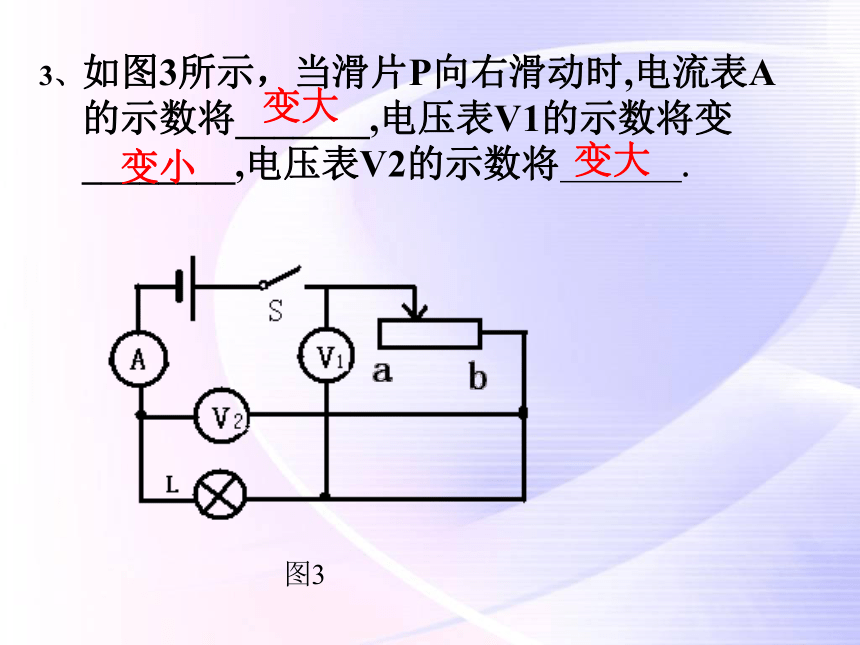

3、如图3所示，当滑片P向右滑动时,电流表A的示数将_______,电压表V1的示数将变________,电压表V2的示数将 .
图3
变大
变小
变大
4、如图2，当滑片P向左移动时，A表示数将 ，V表示数将 。
5、如图3，当滑片P向左移动时，A表示数将 ，V表示数将 。
6、如图4 ，所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A、 电流表示数变大，灯变暗 B 、电流表示数变小，灯变亮
C、 电压表示数不变，灯变亮 D 、电压表示数不变，灯变暗。
变大
变小
不变
不变
D
（二）、并联电路
7、如图6，当滑片P向右移动时，V表示数将 ，A1表示数将 ，A2表示数将 。
8、如图7，当滑片P向右移动时，V表示数将 ，A1表示数将 ，A2表示数将 。
不变
变小
变小
不变
变小
不变
9、如图所示，当滑片P向左滑动时，V示数将_________,A1的示数将变 ,A2的示数将________.
10、在如图所示的电路中，电源电压不变。当电键闭合后，滑动变阻器的滑片P向右移动时，电流表A1的示数将 ，电压表V的示数将 ，电压表V与电流表A2的示数的比值将 （选填“变小”、“不变”或“变大”）。
不变
变大
变大
不变
不变
变小
二：开关断开或闭合引起电路中电表的变化
（一）、串联电路中
1、在如图8所示的电路中，将开关S闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
2、如图9： （1）先闭合S,后闭合S1：电压表的示数将变_____ ,电流表的示数将变______.
（2）先闭合S,后闭合S2电压表的示数将变_____ 电流表的示数将变_____。
（ 3)先闭合S,后闭合S1 S2，电压表的示数将变_______，电流表的示数将变________.
图9
变大
变大（不允许）
变大
变小
变大
变大
变小
变大
3、如图10所示，先闭合S,后闭合S1，电压表的示数将变________ ;电流表A1的示数将变_______;电流表A的示数将变 。
4、在图11中，灯泡L1和灯泡L2是______ 联连接的。当开关S断开时，电压表的示数将______ ；电流表的示数将________(选填“变大”、“不变”或“变小”)。
（二）、并联电路中
图10
不变
不变
变大
并联
不变
变小
5、在图12中，S闭合时，灯泡L1和灯泡L2是______联连接的。当开关S断开时，电压表的示数将________；电流表A的示数将 ；电流表A 1的示数将 ；电流表A 2的示数将 (选填“变大”、“不变”或“变小”)。
并联
不变
变小
不变
变小
三、电阻变化引起电路的变化应用题。
1．如图1是压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表示数 ，电压表示数 。
2．如图2为地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。（选填“变大”“变小”或“不变”）。 这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。。
图1
图2
变小
变大
变大
变小
3．小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是： ( )
B
4．如图所示，物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是 ( )
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时，电流表有示数，电压表没有示数
C．物体M向右移动时，电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
D
5、酒精测试仪可检测驾驶员是否酒后驾车，图1是它的原理图。图中酒精气体传感器电阻的倒数与酒精气体的浓度成正比，如果测试到的酒精气体浓度越大，那么（ ）
A．传感器的电阻越大
B．通过传感器的电流越小
C．传感器两端的电压越大
D．电压表的示数越大
D
6、法国和德国的科学家费尔和格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖，图9是研究巨磁电阻特性的电路示意图，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是（ ）
A．巨磁电阻（GMR）与周围的磁场无关
B．巨磁电阻的阻值随磁场的增强而明显增大
C．巨磁电阻的阻值随磁场的增强而明显减小
D．滑片P向左滑动过程中电磁铁的磁性减弱
C
7、如图7是某种光电计数器的原理示意图，电源电压保持不变，其中R1的电阻值随着光照亮度的增大而减小，R2为定值电阻。工件随传送带运动，使光源的光线间歇地照射R1，A、B两点间的信号处理系统每获得高电压时计数一次。下列说法正确的是（ ）
A．光线照射R1时，R1两端的电压变大；信号处理系统计数
B．光线照射R1时，R1两端的电压变小；信号处理系统计数
C．工件挡住光线时，R1两端的电压变小；信号处理系统计数
D．工件挡住光线时，R1两端的电压变大；信号处理系统计数
B
