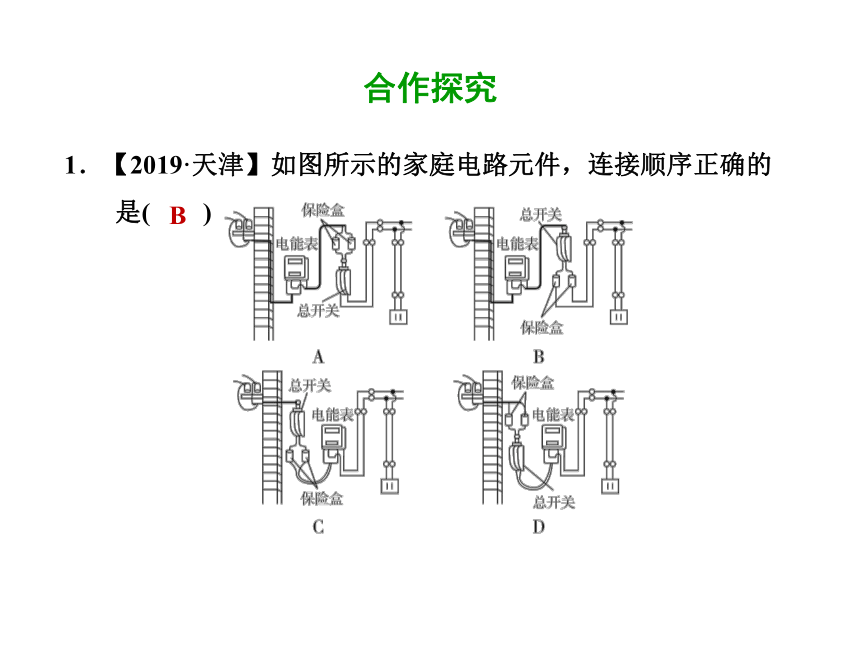

1．【2019·天津】如图所示的家庭电路元件，连接顺序正确的是(　　)
B
合作探究

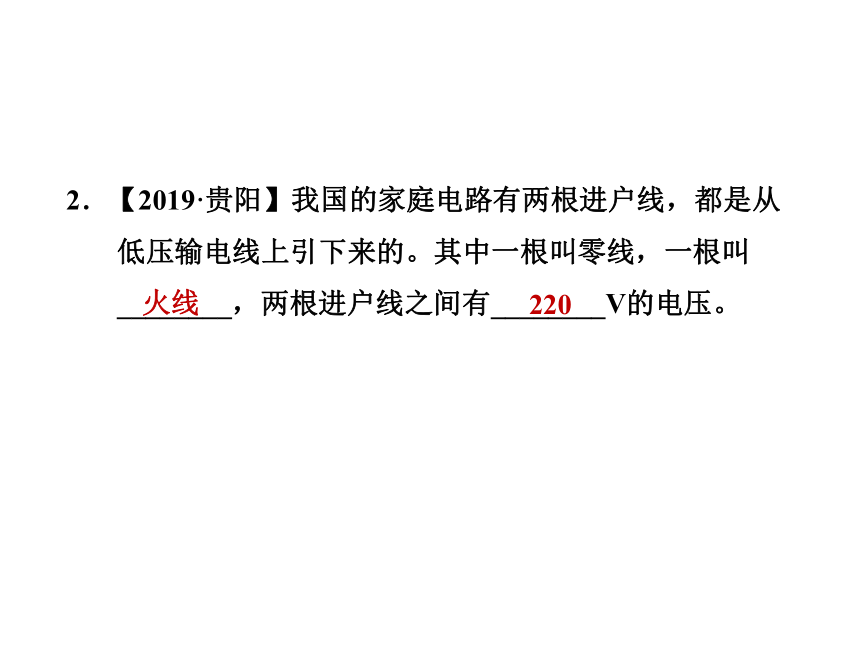

2．【2019·贵阳】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫________，两根进户线之间有________V的电压。
火线
220

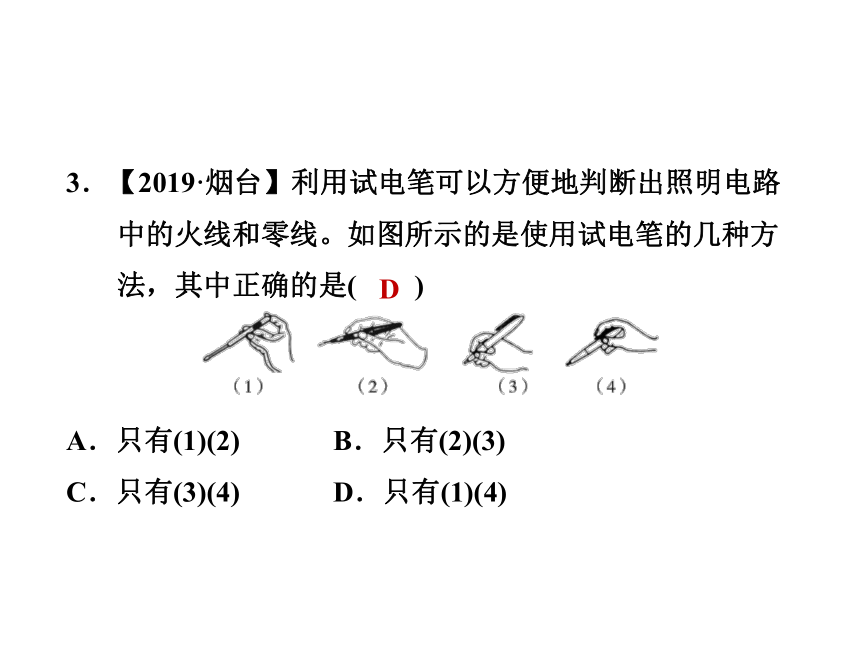

3．【2019·烟台】利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是(　　)
A．只有(1)(2) B．只有(2)(3)
C．只有(3)(4) D．只有(1)(4)
D

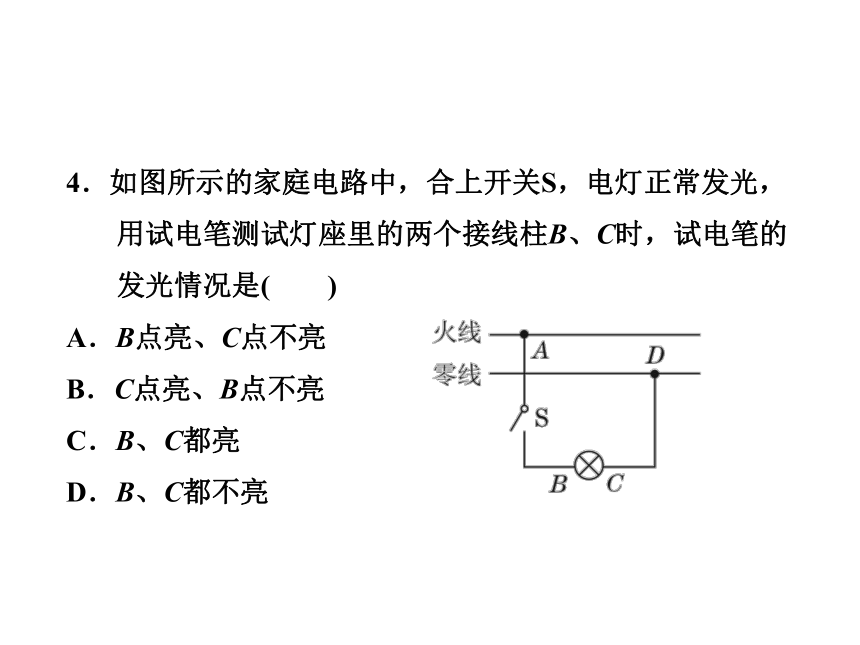

4．如图所示的家庭电路中，合上开关S，电灯正常发光，用试电笔测试灯座里的两个接线柱B、C时，试电笔的发光情况是(　　)
A．B点亮、C点不亮
B．C点亮、B点不亮
C．B、C都亮
D．B、C都不亮

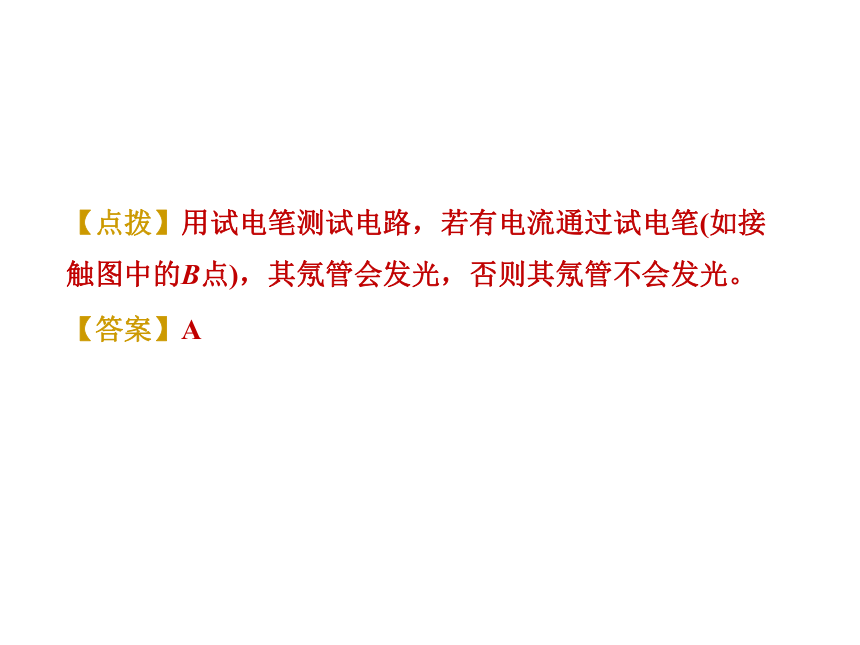

【点拨】用试电笔测试电路，若有电流通过试电笔(如接触图中的B点)，其氖管会发光，否则其氖管不会发光。
【答案】A

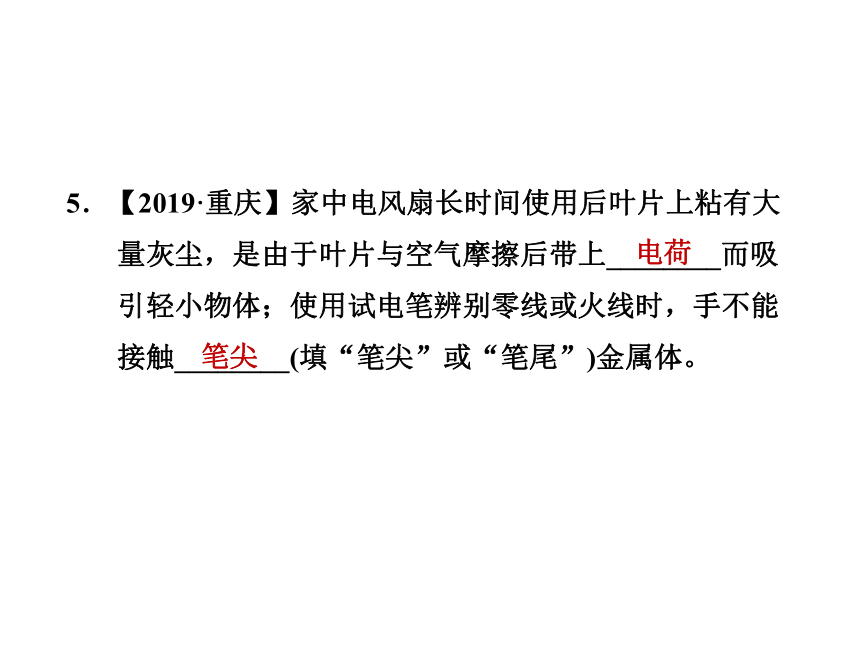

5．【2019·重庆】家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后带上________而吸引轻小物体；使用试电笔辨别零线或火线时，手不能接触________(填“笔尖”或“笔尾”)金属体。
电荷
笔尖

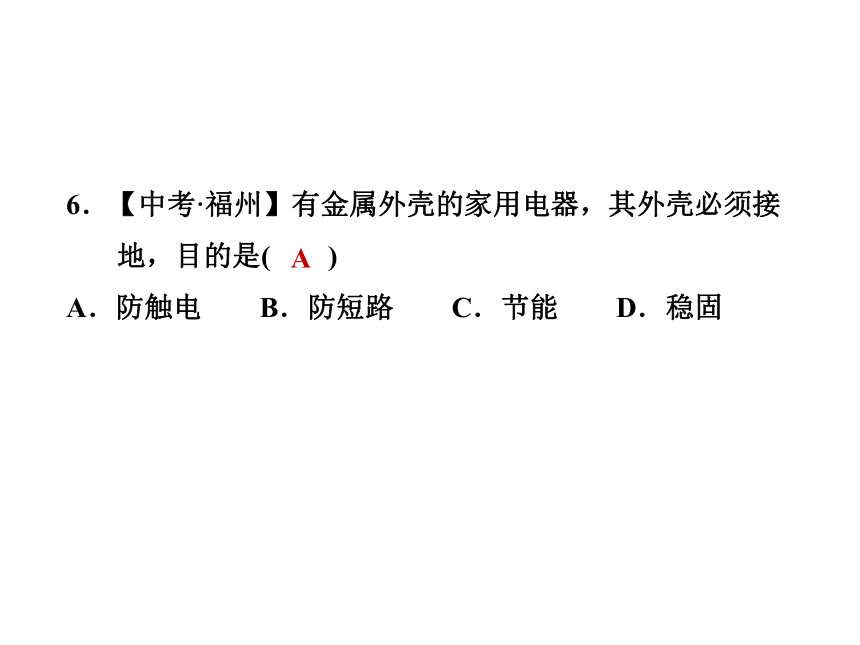

6．【中考·福州】有金属外壳的家用电器，其外壳必须接地，目的是(　　)
A．防触电　　B．防短路　　C．节能　　D．稳固
A

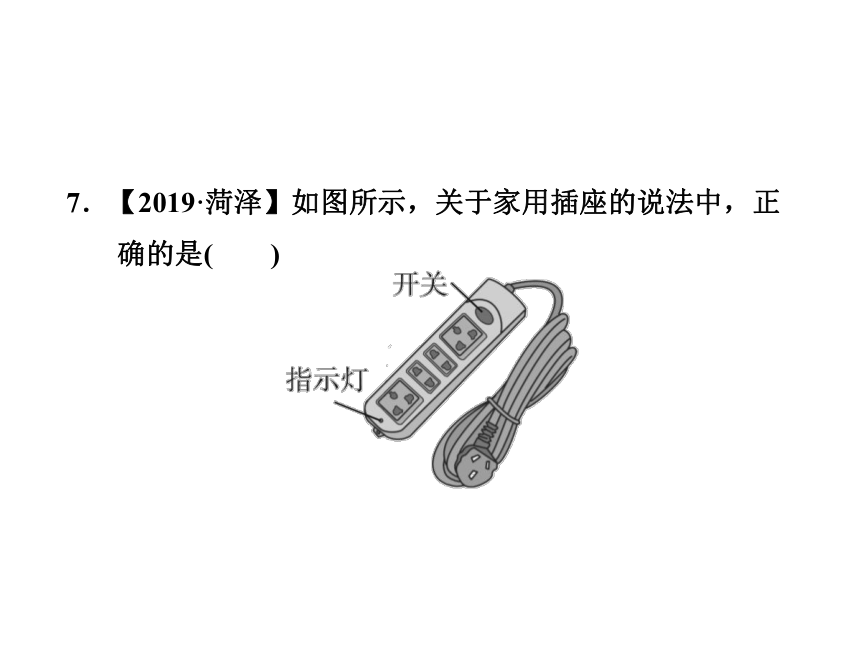

7．【2019·菏泽】如图所示，关于家用插座的说法中，正确的是(　　)

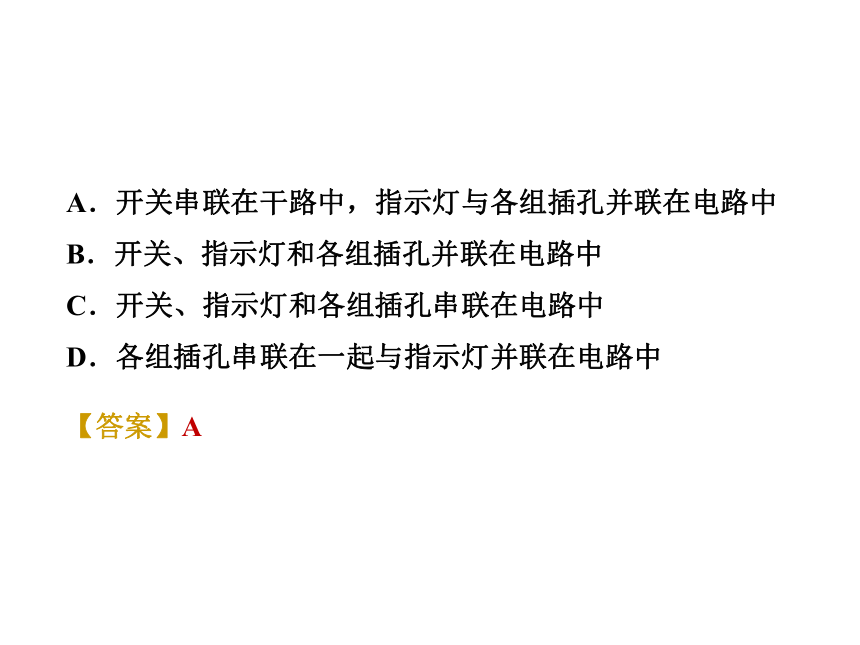

A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A
8．调节客厅电扇的挡位器松脱，小军找来一个长铁钉将其固定，当他将铁钉钉进墙内后，感觉到摸铁钉的手被电击，同时室内灯全部熄灭。经检查发现，铁钉触碰到火线，导致火线经人体与大地构成通路，此时________会及时将电路断开，避免触电事故的发生。

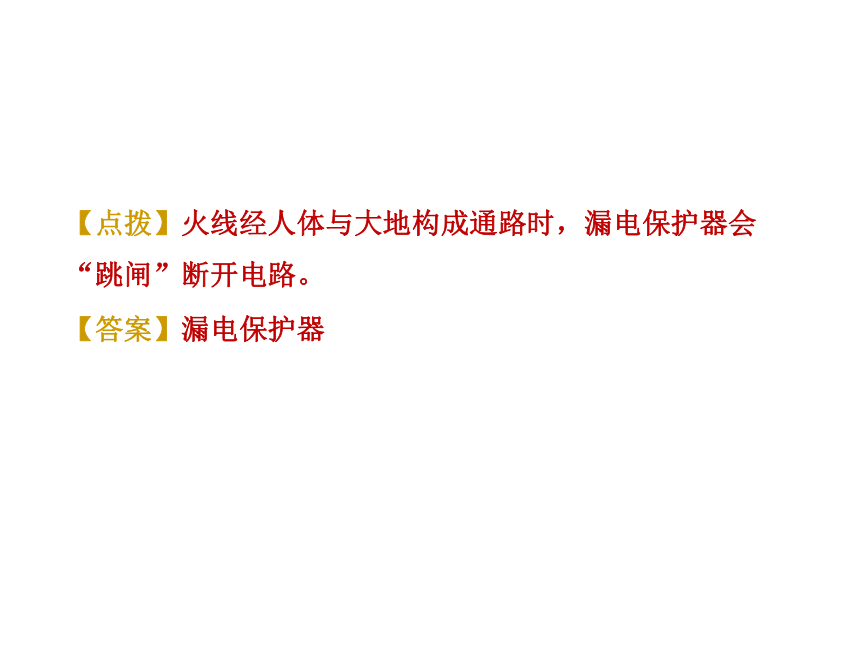

【点拨】火线经人体与大地构成通路时，漏电保护器会“跳闸”断开电路。
【答案】漏电保护器
9．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路。
若人体电阻为10 kΩ，
触电时通过人体的电
流为________mA。
【答案】会；22
10．【中考·烟台】如图所示是小明设计的四盏螺丝口灯泡的安装图，其中正确的是(　　)
【点拨】家庭电路某一支路中，开关的位置不影响其控制作用，螺丝口灯泡灯尾的接线不影响其用电，但从安全用电的角度考虑：开关应接在火线与用电器之间，螺丝口灯泡的灯尾应接火线。
【答案】D
11．如图所示是插座与用电器之间的连接，对此，下列说法不正确的是(　　)
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
【点拨】若导线b处断开，电路断开，台灯不能工作。若导线d处断开，压缩机仍接在火线与零线之间，压缩机仍能工作，只是冰箱外壳未接地，有触电危险。
【答案】B
12．【2019·大连】下列家庭电路中，连接符合安全用电要求的是(　　)
B
13．【2018·攀枝花】如图所示，试电笔正确的使用方法是________(填“甲”或“乙”)，已知试电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的________倍(结果保留到整数)。
【答案】乙；900
14．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电路，起到保护作用。漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(　　)
【方法规律】利用排除法解答。流过漏电保护器火线与零线的电流不相等时，漏电保护器才会跳闸，故A、B错误。D图中，R中几乎没有电流，火线与零线中电流几乎相等，不存在漏电现象，不能起到检测作用。
【答案】C
15．一位“法师”在铺有塑料地毯的舞台上表演“不怕电”的功夫。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用试电笔
分别测试A、B及“法师”的皮肤，发现试
电笔的氖管都发光。对此表演的合理解释
是(　　)
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
【点拨】当零线断开后，用试电笔接触“法师”，火线、“法师”、试电笔、大地之间构成通路，试电笔能够发光，但“法师”无触电危险。
【答案】C
16．家庭电路中，闸刀开关控制________，支路开关控制________。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图________较易损坏，因为按动这种开关的________较小，按动
需要的力较大。
【点拨】两种开关均可在力的作用下绕轴转动，符合杠杆原理，但图甲动力臂小，由杠杆原理可知其使用时作用力大，更容易损坏。
【答案】整个电路；该支路；甲；力臂
