第五章　透镜及其应用 总结提升 2021--2022学年上 学期人教版八年级物理（35张）

第五章总结提升

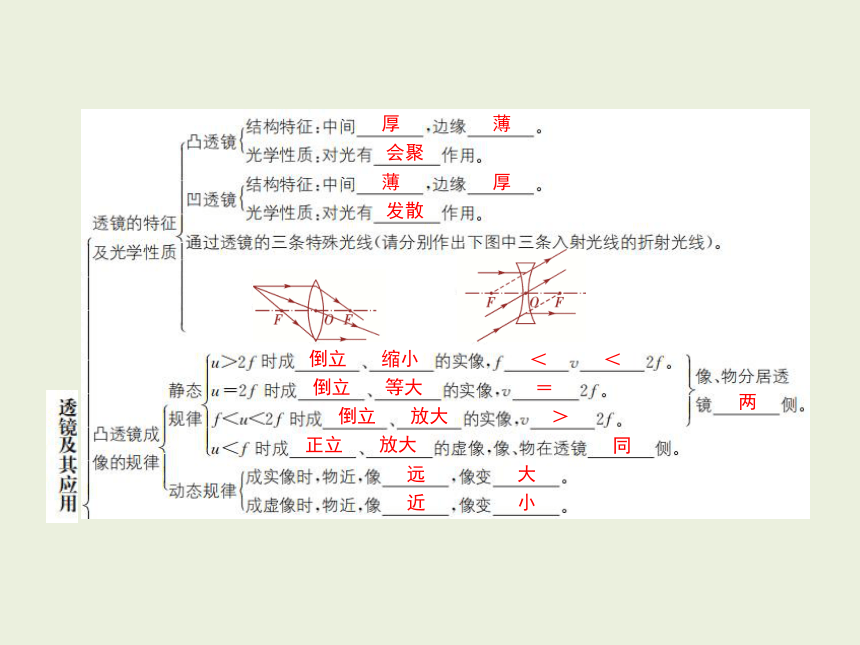

厚
薄
会聚
薄
厚
发散
倒立
缩小
＜
＜
倒立
等大
＝
倒立
放大
＞
正立
放大
两
同
远
大
近
小

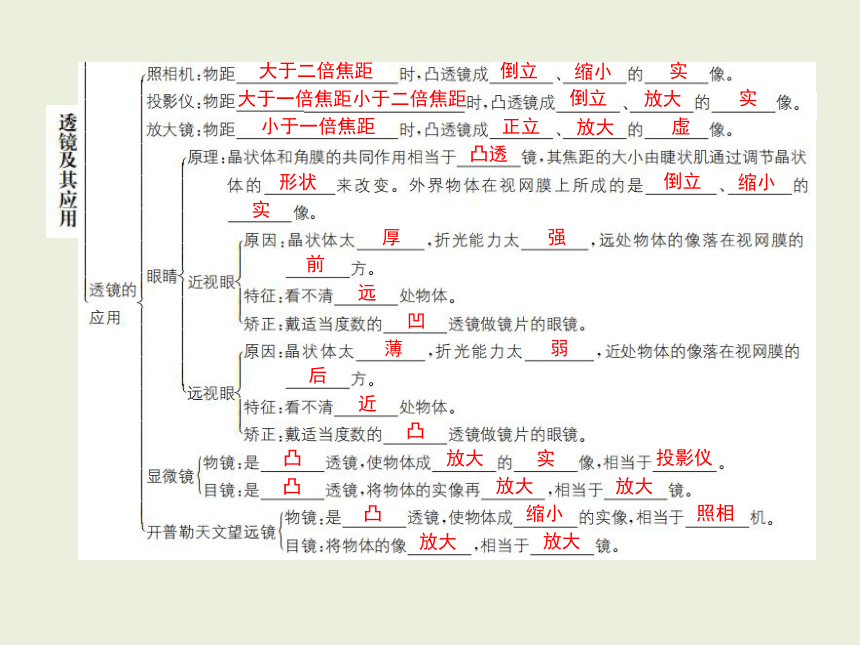

大于二倍焦距
倒立
缩小
实
大于一倍焦距小于二倍焦距
倒立
放大
实
小于一倍焦距
正立
放大
虚
凸透
形状
倒立
缩小
实
厚
强
前
远
凹
薄
弱
后
近
凸
凸
放大
实
投影仪
凸
放大
放大
凸
缩小
照相
放大
放大

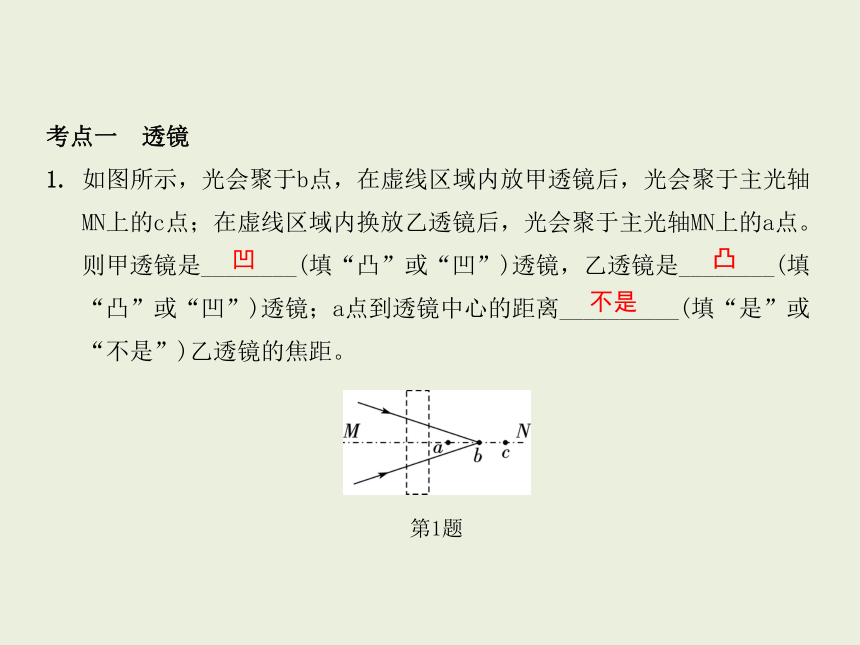

考点一　透镜
1. 如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴
MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点。
则甲透镜是________(填“凸”或“凹”)透镜，乙透镜是________(填
“凸”或“凹”)透镜；a点到透镜中心的距离__________(填“是”或
“不是”)乙透镜的焦距。
第1题
凹
凸
不是
2. (1) (2020·福建)如图甲，点光源S位于凸透镜一侧。在图中画出S发出
的两条光线通过凸透镜后的折射光线。
　　　　
(2) (2020·泰州)如图乙所示，完成图中光路。
(1) 如图甲所示
第2题
(2) 如图乙所示
考点二　凸透镜成像的规律
3. (2020·乐山)在“探究凸透镜成像的规律”实验中，下列说法正确的是
(　　)

A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
C
第3题
4. (2019·百色)在“探究凸透镜成像规律”的实验中，将点燃的蜡烛放在
距凸透镜32 cm处，在透镜另一侧距透镜18 cm处的光屏上得到烛焰清晰
的像，则 (　　)
A. 光屏上所成的是倒立、放大的实像
B. 该透镜的焦距f小于9 cm
C. 将点燃的蜡烛移至距透镜9 cm处，不能观察到烛焰放大的虚像
D. 透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的
像
D

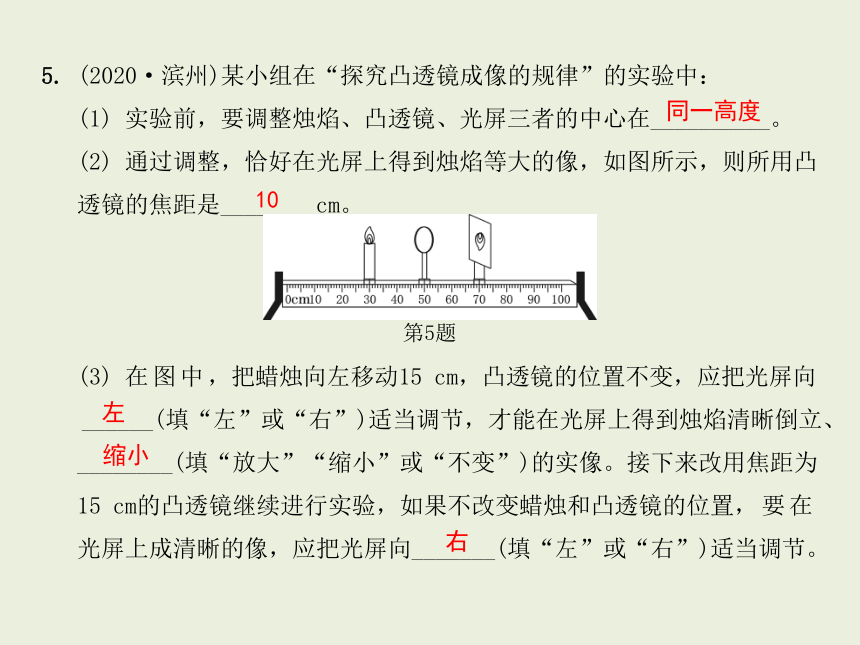

5. (2020·滨州)某小组在“探究凸透镜成像的规律”的实验中：
(1) 实验前，要调整烛焰、凸透镜、光屏三者的中心在__________。
(2) 通过调整，恰好在光屏上得到烛焰等大的像，如图所示，则所用凸
透镜的焦距是________cm。

(3) 在图中，把蜡烛向左移动15 cm，凸透镜的位置不变，应把光屏向
______(填“左”或“右”)适当调节，才能在光屏上得到烛焰清晰倒立、
________(填“放大”“缩小”或“不变”)的实像。接下来改用焦距为
15 cm的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在
光屏上成清晰的像，应把光屏向_______(填“左”或“右”)适当调节。
第5题
同一高度
10
左
缩小
右
(4) 在探究凸透镜成实像的过程中，他们又尝试用白纸遮挡住凸透镜的一半，发现在光屏上________(填“仍能”或“不能”)形成烛焰完整的像。
仍能

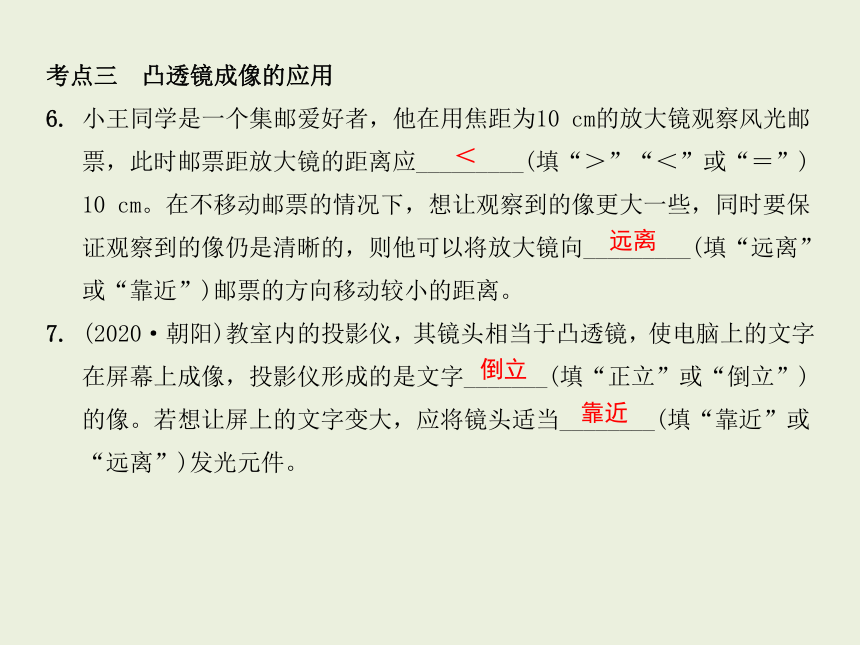

考点三　凸透镜成像的应用
6. 小王同学是一个集邮爱好者，他在用焦距为10 cm的放大镜观察风光邮
票，此时邮票距放大镜的距离应_________(填“＞”“＜”或“＝”)
10 cm。在不移动邮票的情况下，想让观察到的像更大一些，同时要保
证观察到的像仍是清晰的，则他可以将放大镜向_________(填“远离”
或“靠近”)邮票的方向移动较小的距离。
7. (2020·朝阳)教室内的投影仪，其镜头相当于凸透镜，使电脑上的文字
在屏幕上成像，投影仪形成的是文字_______(填“正立”或“倒立”)
的像。若想让屏上的文字变大，应将镜头适当________(填“靠近”或
“远离”)发光元件。
＜
远离
倒立
靠近

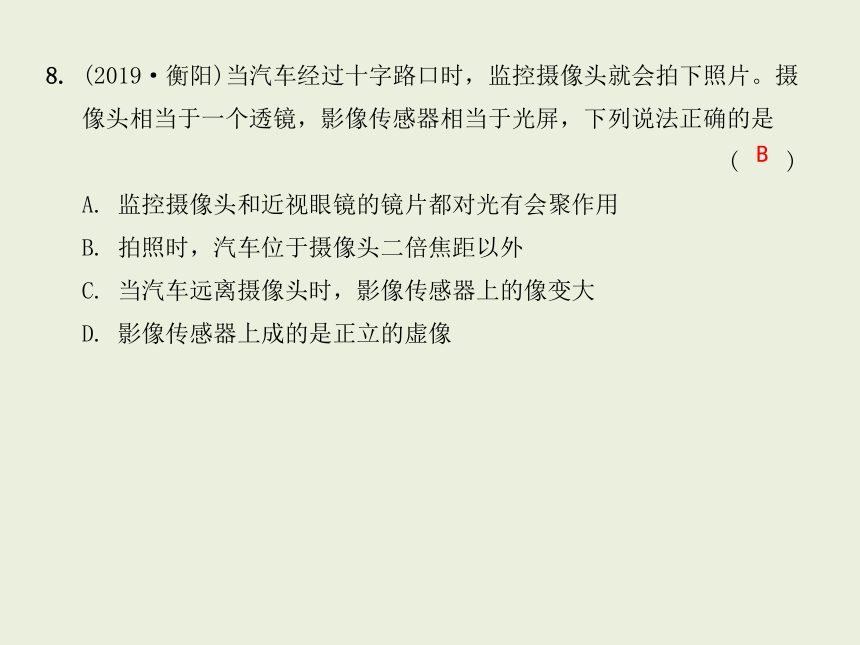

8. (2019·衡阳)当汽车经过十字路口时，监控摄像头就会拍下照片。摄
像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是
(　　)
A. 监控摄像头和近视眼镜的镜片都对光有会聚作用
B. 拍照时，汽车位于摄像头二倍焦距以外
C. 当汽车远离摄像头时，影像传感器上的像变大
D. 影像传感器上成的是正立的虚像
B

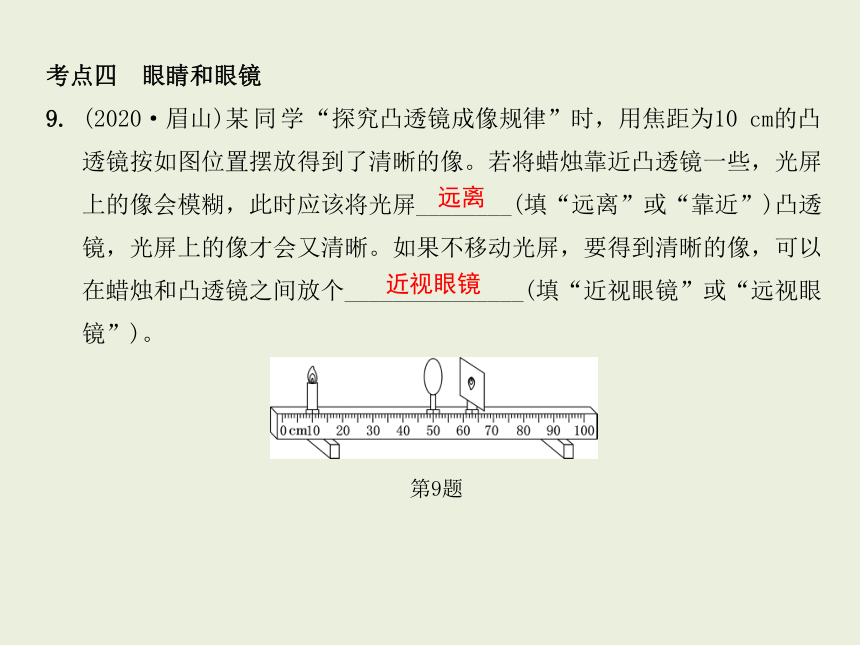

考点四　眼睛和眼镜
9. (2020·眉山)某同学“探究凸透镜成像规律”时，用焦距为10 cm的凸
透镜按如图位置摆放得到了清晰的像。若将蜡烛靠近凸透镜一些，光屏
上的像会模糊，此时应该将光屏________(填“远离”或“靠近”)凸透
镜，光屏上的像才会又清晰。如果不移动光屏，要得到清晰的像，可以
在蜡烛和凸透镜之间放个_______________(填“近视眼镜”或“远视眼
镜”)。
第9题
远离
近视眼镜
10. (2020·福建)小明只能看清近处的物体，而看不清远处的物体，来自
远处某点的光会聚在他的视网膜前。那么 (　　)
A. 他可能患上近视眼，需用凸透镜矫正
B. 他可能患上近视眼，需用凹透镜矫正
C. 他可能患上远视眼，需用凸透镜矫正
D. 他可能患上远视眼，需用凹透镜矫正
B
考点五　显微镜和望远镜
11. 人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能
成实像的是 (　　)
A. 眼睛 B. 放大镜 C. 望远镜 D. 显微镜
12. 如图所示是显微镜和望远镜的原理示意图，下面是关于它们的二次成
像的叙述：① 显微镜先成放大的实像，再成放大的虚像；② 显微镜
先成缩小的实像，再成放大的虚像；③ 望远镜先成放大的实像，再成
放大的虚像；④ 望远镜先成缩小的实像，再成放大的虚像。上述说法
中正确的是 (　　)
A. ①③
B. ②④
C. ①④
D. ②③
A
C
第12题
13. 截面为正方形、中空部分为椭圆形的玻璃体如图所示，则这个玻璃体：
① 可以看作两块凹透镜；② 可以看作一块凸透镜；③ 对图示光束具
有发散作用；④ 对图示光束具有会聚作用。上述说法正确的是(　　)
A. ①④　 B. ②③ C. ①③　 D. ②④
C
第13题
14. 赛赛有两个直径都为d的透镜，为辨别两透镜的种类，分别将它们正对
太阳，再把一张纸放在下方，在纸上分别得到大小不同的甲、乙两个
光斑，透镜与光斑的大小如图(d1＜d＜d2)。则根据这两个光斑，下列
说法正确的是 (　　)
A. 甲光斑可能是凸透镜，乙光斑一定是凹透镜
B. 甲光斑可能是凹透镜，乙光斑一定是凹透镜
C. 甲光斑一定是凹透镜，乙光斑可能是凸透镜
D. 甲光斑一定是凸透镜，乙光斑可能是凸透镜
D
第14题
15. (2020·广安)如图所示，凸透镜的焦距为10 cm，此时蜡烛在光屏上成
一个清晰的像。凸透镜的位置固定不变，只移动点燃的蜡烛和光屏，
下列说法正确的是 (　　)
A. 把蜡烛移到刻度值为30 cm处，再向左移
动光屏，能在光屏上得到倒立、缩小的
清晰实像，成像规律可以应用于照相机
B. 把蜡烛移到刻度值为14 cm处，再向右移
动光屏，能在光屏上得到倒立、放大的
虚像，成像规律可以应用于投影仪
C. 把蜡烛移到刻度值为5 cm处，再向右移动光屏，能在光屏上得到正
立、放大的虚像，成像规律可以应用于放大镜
D. 蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个
近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动
第15题
A
16. (2019·常州模拟)如图所示，线段AB为一凸透镜成像的物距倒数和像
距倒数的对应关系，若用此凸透镜成像，当物体距透镜0.3 m时，可在
光屏上看到 (　　)

A. 倒立、放大的实像 B. 倒立、等大的实像
C. 倒立、缩小的实像 D. 不成像
第16题
C
17. (2020·镇江)当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏
上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜
乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则
(　　)

A. 透镜甲的焦距为20 cm
B. 透镜甲的焦距比乙的大
C. 第二次所成的像是放大的
D. 光屏移动的距离s＜10 cm
第17题
B
18. (2020·常德)如图关于透镜的应用，下列说法中正确的是 (　　)
A. 凹透镜可以矫正远视眼 B. 凸透镜可以矫正近视眼
C. 显微镜的目镜成正立、 D. 望远镜的目镜成正立、
放大的虚像 放大的实像
C
19. (2019·襄阳)照相机是利用了凸透镜可以成倒立、________的实像的
原理来工作的；小明在游玩古隆中途中，为父母拍摄时发现武侯祠没
有完全进入取景框，为了将父母和武侯祠都拍摄下来，他向后退一段
距离，并将照相机的镜头________(填“向前伸”或“向后缩”)一点。
20. (2019·扬州)如图，请完成光线通过凸透镜的光路图。(Q点为二倍焦
距处)

21. (2019·重庆A卷)在图中画出入射光线经过凹透镜后的折射光线。
第20题
缩小
向后缩
如图所示
第21题
如图所示
第20题
第21题
22. (2020·南京)小明做“探究凸透镜成像规律”实验。
(1) 调整实验器材高度时，蜡烛________(填“需要”或“不需要”)
点燃。
(2) 他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清
晰的像(未画出)，其中成缩小像的是图________。
需要
甲
第22题
(3) 凸透镜的焦距可能是________(填字母)。
A. 5 cm B. 8 cm
C. 10 cm D. 15 cm
(4) 在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图______
(填“丙”或“丁”)的视力缺陷。
C
丁
第22题
凸透镜成像规律的运用
类型一　根据物距和焦距的关系判断像的性质
1. 小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光
屏移动到距凸透镜10 cm处时，得到一个最小、最亮的光斑。接着把光源
换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50 cm
刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位
置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动
蜡烛及光屏的位置，下列成像情况符合实际的是 (　　)
A. 若蜡烛放置在10 cm刻度线处，移动
光屏，在光屏上都不能呈清晰的像
B. 若蜡烛放置在30 cm刻度线处，移动
光屏，可在光屏上呈清晰缩小的像
C. 若蜡烛放置在35 cm刻度线处，移动
光屏，可在光屏上呈清晰放大的像
D. 若蜡烛放置在45 cm刻度线处，移动
光屏，可在光屏上呈清晰放大的像
C
第1题
类型二　根据物距与像距的关系判断像的性质
2. (2020·西宁)小明在房间里进行探究凸透镜成像特点的情景如图所示。
保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁
上都能得到清晰的像，则 (　　)

A. 两次所成的像都是正立的
B. 两次所成的像都是虚像
C. 透镜在B处时墙上成的像较大
D. 透镜在A处时墙上成的像较大
D
第2题
类型三　根据像的性质和位置判断物体的位置和大小
3. 如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在
(　　)

A. 图中Ⅰ区域，比A′B′大，箭头方向向上
B. 图中Ⅱ区域，比A′B′大，箭头方向向下
C. 图中Ⅲ区域，比A′B′大，箭头方向向上
D. 图中Ⅳ区域，比A′B′小，箭头方向向下
第3题
C
类型四　根据像的性质、物距和像距确定焦距的范围
4. 在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，
当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是 (　　)
A. 4 cm B. 7 cm
C. 10 cm D. 16 cm
5. (多选题)小明在做“探究凸透镜成像规律”的实验时，将点燃的蜡烛放
在距凸透镜32 cm处，在透镜另一侧距透镜18 cm处的光屏上得到烛焰清
晰的像，则 (　　)
A. 光屏上所成的是倒立、放大的实像
B. 光屏上所成的是倒立、缩小的实像
C. 该透镜的焦距f一定满足9 cm＜f＜16 cm
D. 该透镜的焦距f一定满足18 cm＜f＜32 cm
C
BC
类型五　在物距一定时，根据像的性质比较焦距的大小
6. (多选题)小明同学在探究凸透镜成像规律时，用焦距分别为f1、f2的甲、
乙两个凸透镜进行实验。先将点燃的蜡烛、透镜甲和光屏放置在光具座
上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像(图中未
标出)；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光
屏向左移动再次得到烛焰清晰的像。下列判断正确的是 (　　)
A. 图中光屏上的像是放大的
B. 图中光屏上的像是缩小的
C. f1＜f2
D. f1＞f2
第6题
BD
7. 实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜
探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12 cm时，甲、
乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个
透镜的焦距f甲、f乙、f丙的大小关系为 (　　)
A. f甲＞f乙＞f丙　
B. f乙＞f丙＞f甲
C. f乙＞f甲＞f丙　
D. f丙＞f乙＞f甲
B
类型六　在物距一定时，根据焦距的变化判断像的性质及像距的变化
8. (2020·益阳)一位同学利用如图所示的器材做实验，先用焦距为20 cm
的凸透镜甲进行实验，在屏上得到了清晰缩小的实像，接下来他想改用
焦距为10 cm的凸透镜乙继续进行实验，若不改变发光体和凸透镜的位
置，则 (　　)

A. 将光屏适当左移，可得到倒立、放大的实像
B. 将光屏适当左移，可得到倒立、缩小的实像
C. 将光屏适当右移，可得到倒立、放大的实像
D. 将光屏适当右移，可得到倒立、缩小的实像
B
第8题
9. (多选题)在“探究凸透镜成像规律”的实验中，先用焦距为10 cm的甲
透镜进行实验，在光屏上得到了清晰缩小的实像，如图。接下来改用焦
距为15 cm的乙透镜继续实验，如果不改变蜡烛和凸透镜的位置，下列
关于乙凸透镜成像情况中，说法正确的是 (　　)

A. 要在光屏上成清晰的像，光屏应向右移动
B. 要在光屏上成清晰的像，光屏应向左移动
C. 移动光屏，在光屏上可以得到一个清晰放大的像
D. 移动光屏，在光屏上可以得到一个清晰缩小的像
AD
第9题
类型七　凸透镜成像的动态问题
10. 蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎凤
蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应
(　　)

A. 相机适当靠近蝴蝶，镜头略向外伸
B. 相机适当靠近蝴蝶，镜头略向内缩
C. 相机适当远离蝴蝶，镜头略向外伸
D. 相机适当远离蝴蝶，镜头略向内缩
A
第10题
11. (多选题)探究凸透镜成像的规律时，将焦距为10 cm的凸透镜放置在光
具座上50 cm处，如图。在蜡烛从10 cm处逐渐移至45 cm处的过程中，
烛焰成像的变化情况是 (　　)

A. 先变大后变小　 B. 先变小后变大
C. 先成实像后成虚像　 D. 先成虚像后成实像
AC
第11题
类型八　根据v-?u图象判断像的性质
12. (2020·天津模拟)某班同学在“探究凸透镜成像规律”的实验中，记
录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图
象，如图所示。下列判断中正确的是 (　　)

A. 该凸透镜的焦距是20 cm
B. 当u＝15 cm时，在光屏上能得到一个缩小的像
C. 当u＝25 cm时，成放大的像，投影仪就是根据这一原理制成的
D. 把物体从距凸透镜15 cm处移动到30 cm处的过程中，像逐渐变小
第12题
D
