11．欧姆定律的综合应用
专题技能训练

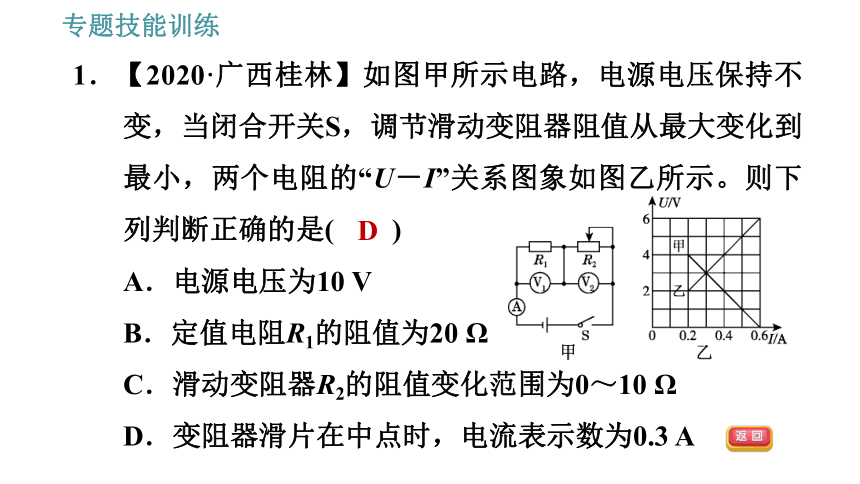

1．【2020·广西桂林】如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图象如图乙所示。则下列判断正确的是(　　)
A．电源电压为10 V
B．定值电阻R1的阻值为20 Ω
C．滑动变阻器R2的阻值变化范围为0～10 Ω
D．变阻器滑片在中点时，电流表示数为0.3 A
D

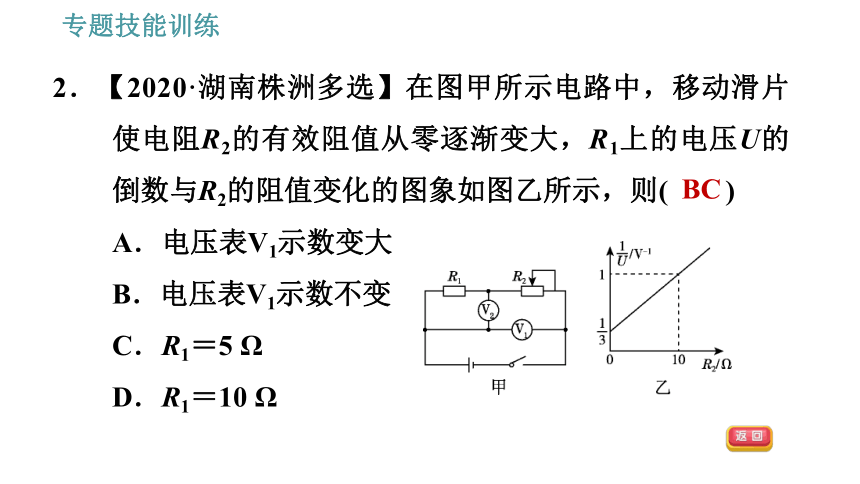

2．【2020·湖南株洲多选】在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则(　　)
A．电压表V1示数变大
B．电压表V1示数不变
C．R1＝5 Ω
D．R1＝10 Ω
BC

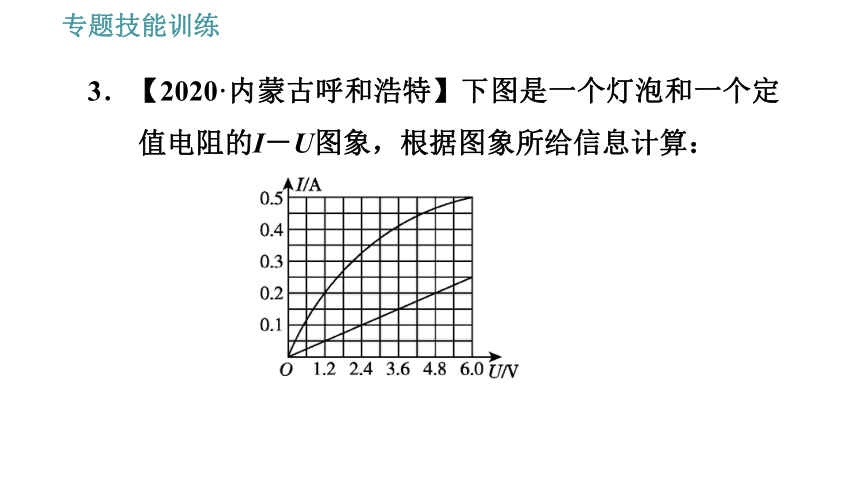

3．【2020·内蒙古呼和浩特】下图是一个灯泡和一个定值电阻的I－U图象，根据图象所给信息计算：

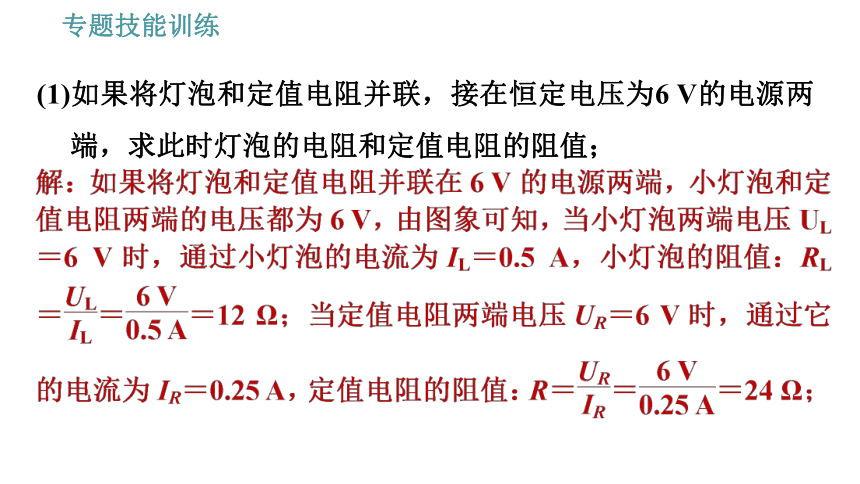

(1)如果将灯泡和定值电阻并联，接在恒定电压为6 V的电源两端，求此时灯泡的电阻和定值电阻的阻值；

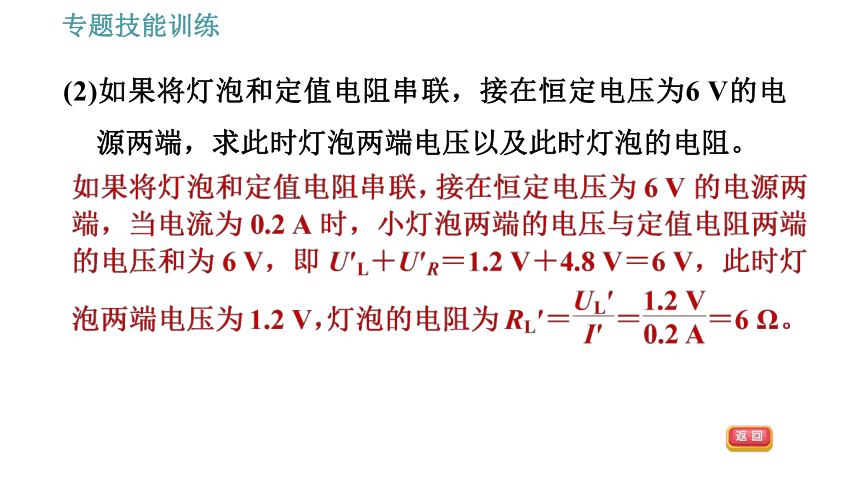

(2)如果将灯泡和定值电阻串联，接在恒定电压为6 V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。

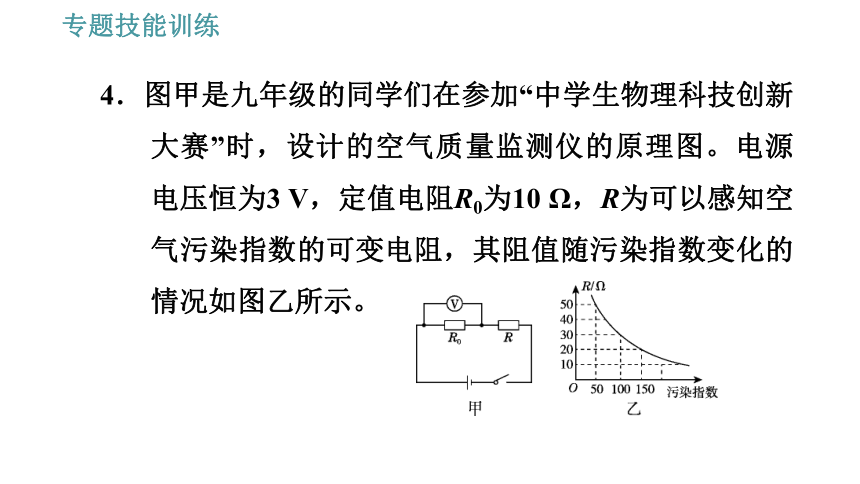

4．图甲是九年级的同学们在参加“中学生物理科技创新大赛”时，设计的空气质量监测仪的原理图。电源电压恒为3 V，定值电阻R0为10 Ω，R为可以感知空气污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。
电压表的示数越大，表示污染指数________(填“越大”或“越小”)；若比赛当天的污染指数为100，则电压表的示数为________V。
0.75
越大
5．【2020·四川眉山】下图是AB两地间的输电示意图，双横线为输电线，每千米输电线的电阻约为0.2 Ω。输电线在B地某处发生了短路，为确定短路的位置距A处的距离，检修员在A地利用电压表、电流表、开关、导线和电源接成电路进行测量计算，便可知道短路处到A地的距离。请在虚线框内帮
检修员设计并画出电路图。
解：如图所示。
6．干电池是实验时经常使用的电源，它具有稳定的电压。实际上干电池本身也具有一定的电阻，只是因为较小，我们忽略了干电池本身电阻的影响。如果考虑电阻，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻r串联组成，如图甲所示。用图乙所示的电路可以测量一个实际电源的电阻值。图中R为电阻箱。开关S闭合后，调节电阻箱，当电阻箱电阻R1＝14 Ω时，
理想电流表的示数I1＝0.2 A;当电阻箱电阻R2＝29 Ω时，理想电流表的示数I2＝0.1 A。求电源电阻r的大小。
7．【2020·安徽】有一个量程为0～1 mA的小量程电流表G，内阻Rg＝30 Ω，选择一定值电阻R0与它并联起来，如图所示。将A、B两端接入电路(图中I表示电流表G与电阻R0并联后的总电流)。
(1)调节电路，使电流表的指针指在最大刻度处(即1 mA),这时电流I为0.6 A,求电阻R0的阻值(计算结果保留两位小数)。
(2)继续调节电路，使电流表的指针指在刻度盘中央(即0.5 mA)，此时电流I变为多少？
电流表的指针指在刻度盘中央(即0.5 mA)，即电流为原来的二分之一，由欧姆定律，电流表两端的电压也为原来的二分之一，由欧姆定律，通过定值电阻的电流为原来的二分之一，由并联电路电流的规律，此时电流I变为原来的二分之一，即为0.3 A。
