沪粤版九年级上册物理习题课件 14.2 第2课时 欧姆定律（27张）

14.2 探究欧姆定律
第2课时 欧姆定律
第十四章　探究欧姆定律
不对
电阻的
大小跟它两端的电压和通过的电流大小无关，跟它的材
料、长度、横截面积和温度有关
C

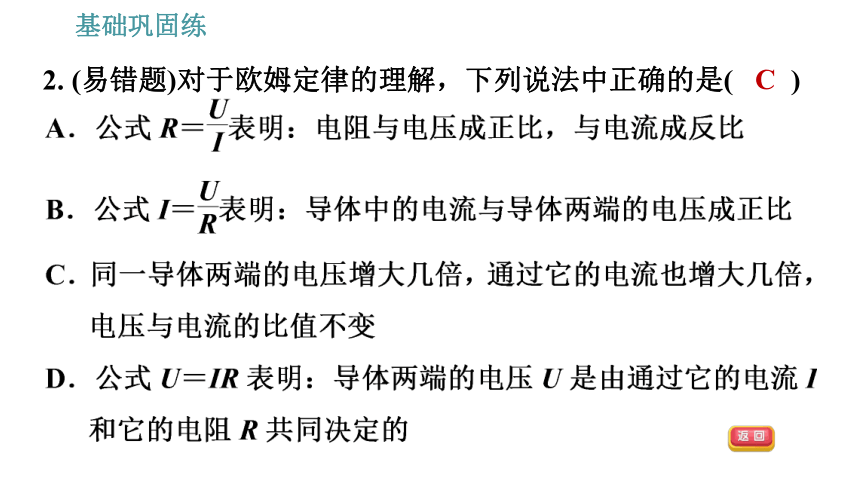

2. (易错题)对于欧姆定律的理解，下列说法中正确的是(　　)
3．将10 Ω的电阻接在3 V的电源上，流过该电阻的电流为I，若将30 Ω的电阻接在同样的电源上，流过此电阻的电流为(　　)
C
4. 对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA。则人体的电阻大约(　　)
A．36 Ω B．360 Ω
C．3 600 Ω D．36 000 Ω
C
5．【2020·山东临沂】当某导体两端的电压为6 V时，通过它的电流为0.4 A，当该导体两端电压为3 V时，通过它的电流为________A；当该导体两端电压为0 V时，它的电阻为________Ω。
0.2
15
6．【安徽阜阳月考】一盏灯的电阻为12 Ω，它正常发光时通过它的电流为0.5 A，若把它接在8 V的电源上，要想灯正常发光还需要再串联一个________Ω的电阻。
4
7．【安徽濉溪模拟】在如图所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0.5 A，电流表A2的示数为0.3 A，R1＝30 Ω，则R2＝________Ω。
8．【中考·山东青岛】如图所示，电源电压12 V保持不变，定值电阻R1为10 Ω，当滑动变阻器R2的滑片处于某位置时，电流表的示数为1.6 A。求此时滑动变阻器接入电路的电阻。
3∶1
3∶4
9．【2020·四川广元】如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙＝4∶1，则R1∶R2＝________；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2＝________。
10．【中考·湖北荆州】如图甲所示，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是________Ω，滑动变阻器的滑片P在中点时，电流表的示数为________A。
11．【安徽长丰一模】两个定值电阻，甲标有“10 Ω　0.5 A”的字样，乙标有“20 Ω　0.2 A”的字样，如果把它们串联起来，电路两端允许加的最大电压为_______V；如果把它们并联起来，干路中允许通过的最大电流为_____A。
12．【2020·安徽】R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(　　)
A．I1＞I2＞I3 B．I3＞I2＞I1
C．I1＝I2＝I3 D．I2＞I1＞I3
【答案】B
13.【新题】从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，下图是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，酒精气体浓度越大，那么测试仪的(　　)
A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
【答案】B
14．【2020·黑龙江牡丹江】张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是(　　)
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
【答案】D
15．实际测量中所使用的电流表是由小量程电流表改装而成的。图甲中G是满偏电流(即小量程电流表允许通过的最大电流)Ig＝3 mA的小量程电流表，其电阻Rg＝10 Ω，要把它改装为一个量程为0～3 A的电流表(如图乙)，问：
(1)当通过小量程电流表的电流为满偏电流时，它两端的电压为多少？
解：当通过小量程电流表的电流为满偏电流时，它两端的电压为U＝IgRg＝3×10－3 A×10 Ω＝0.03 V。
(2)需要给它并联一个多大的电阻R0？(计算结果小数点后保留两位数字)
(3)设改装后的电流表的电阻为R，比较R与R0的大小关系，并简单地说明理由。
电阻并联相当于增加了导体横截面积，总电阻比最小的电阻都小，所以R小于R0。
