14.1 怎样认识电阻
第1课时 电 阻
第十四章　探究欧姆定律
4
4×10－3
1．某工人的双手间，在干燥时的电阻约为4 000 Ω＝________kΩ＝________MΩ。
串联
灯泡的亮度

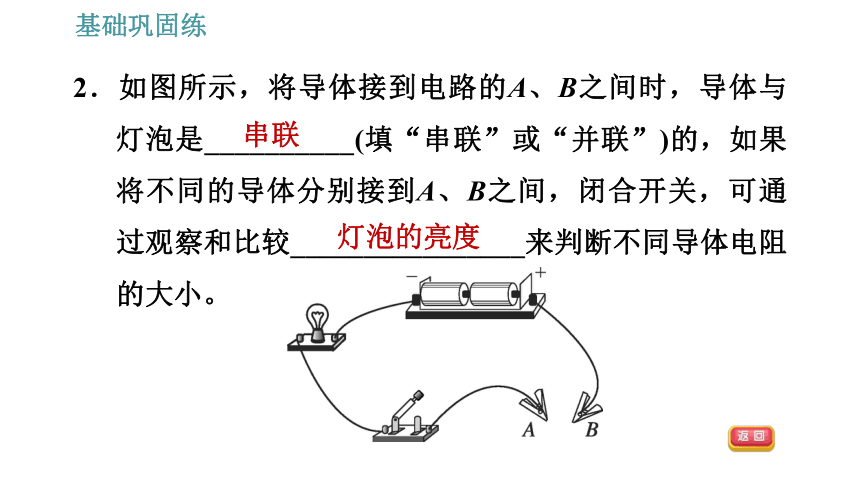

2．如图所示，将导体接到电路的A、B之间时，导体与灯泡是__________(填“串联”或“并联”)的，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察和比较________________来判断不同导体电阻的大小。
可变的
3．【新题】科学研究发现，人在说谎时，心理与生理都会发生变化，而且最灵敏的反应则是皮肤的电流(皮电)会发生变化。公安人员所使用的“测谎仪”就是依据这种原理制成的。以上研究说明：人体是导体，人体的电阻是________(填“固定的”或“可变的”)。
RA、RB、RC
<

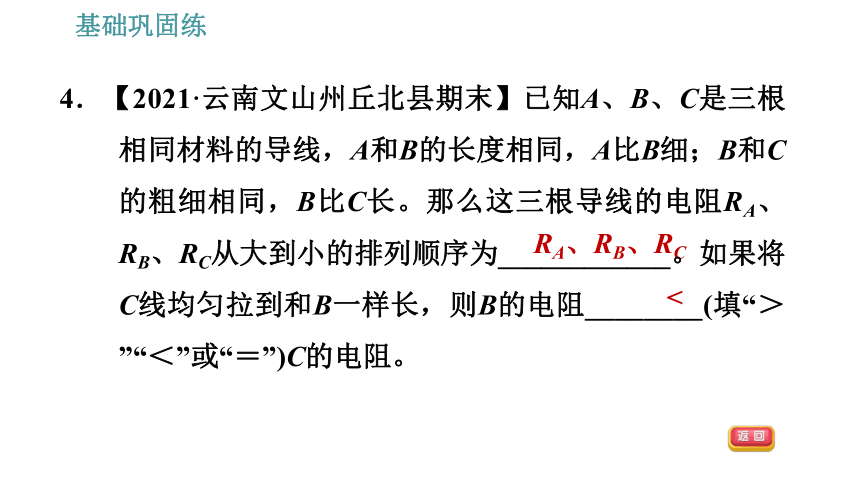

4．【2021·云南文山州丘北县期末】已知A、B、C是三根相同材料的导线，A和B的长度相同，A比B细；B和C的粗细相同，B比C长。那么这三根导线的电阻RA、RB、RC从大到小的排列顺序为____________。如果将C线均匀拉到和B一样长，则B的电阻________(填“＞”“＜”或“＝”)C的电阻。
电流表的正、
长度
负接线柱接反了
D
6. (易错题)下列关于导体电阻的说法正确的是(　　)
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
D
7.【中考·福建】在相同温度下，关于导体的电阻，下列说法正确的是(　　)
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
C

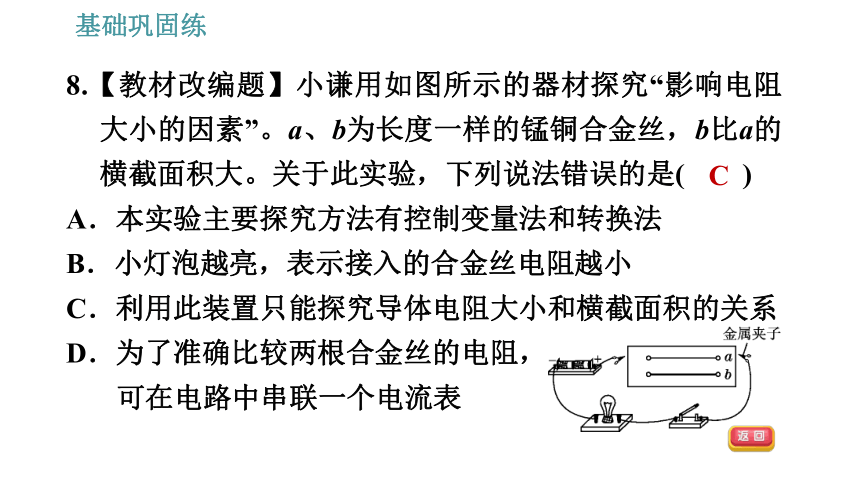

8.【教材改编题】小谦用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的锰铜合金丝，b比a的横截面积大。关于此实验，下列说法错误的是(　　)
A．本实验主要探究方法有控制变量法和转换法
B．小灯泡越亮，表示接入的合金丝电阻越小
C．利用此装置只能探究导体电阻大小和横截面积的关系
D．为了准确比较两根合金丝的电阻，
可在电路中串联一个电流表
9．【中考·四川成都】小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示的是他用身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该______(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，
他发现灯泡亮度变化不明显，他应
该调换更______(填“粗”或“细”)的
铅笔芯来做实验。
【点拨】闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，电流变大，灯泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
【答案】变亮；细
10．下图是一块电学仪表的表盘，请你根据所学的知识判断，下列说法正确的是(　　)
A．这是一块测电流的仪表，示数为15.5 A
B．这是一块测电压的仪表，示数为10.5 V
C．这是一块测电阻的仪表，示数为15.5 Ω
D．这是一块测电阻的仪
表，示数为10.5 Ω
【点拨】一般表盘上都标有所测物理量的单位，本表标有Ω，所以使用该表所测量的物理量是电阻；图中的示数是5 Ω＋1.5 Ω×7＝15.5 Ω， C正确。
【答案】C
11.【2020·内蒙古呼和浩特】科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5 Ω，一个10 Ω，粗细均匀。以下描述正确的是(　　)
A．如果这两个电阻的材料相同，则5 Ω的长度一定大于10 Ω的长度
B．如果这两个电阻的材料不同，则5 Ω的长度一定小于10 Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5 Ω的长度一定小于10 Ω的长度
D．如果这两个电阻的材料、长度相同，则5 Ω的横截面积一定小于10 Ω的横截面积
【答案】C
12.【安徽无为期中】在探究影响导体电阻大小的因素时，小陈做出了如下猜想：导体的电阻可能与
a．导体的长度有关；
b．导体的横截面积有关；
c．导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
转换
(1)在如图甲所示的电路中，连接好电路后，在M、N之间分别接上不同的电阻丝，闭合开关，则通过观察电流表示数来比较导体电阻的大小，这种方法在物理中叫作________法。
A、C
随着温度的升高，该电阻丝的电阻增大
(2)为了验证上述猜想b，应该选用编号________两根电阻丝分别接入电路进行实验。
(3)为了进一步探究电阻是否受温度的影响，按图乙所示接通电路后，用酒精灯给电阻丝缓慢加热，观察加热前后电流表的示数，发现示数变小了，由此现象可得出结论：_____________________________________。
13．【2020·湖北襄阳】某物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验。他们在如图所示的电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如表。
序号
材料
长度
横截面积
1
碳钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
3与4
横截面积
(1)他们应选择序号为________的两根电阻丝来研究；
(2)从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体__________的关系，这次应该选择序号为________的两根电阻丝来做实验。
2与4
