全章整合与提升
第十四章　探究欧姆定律
C

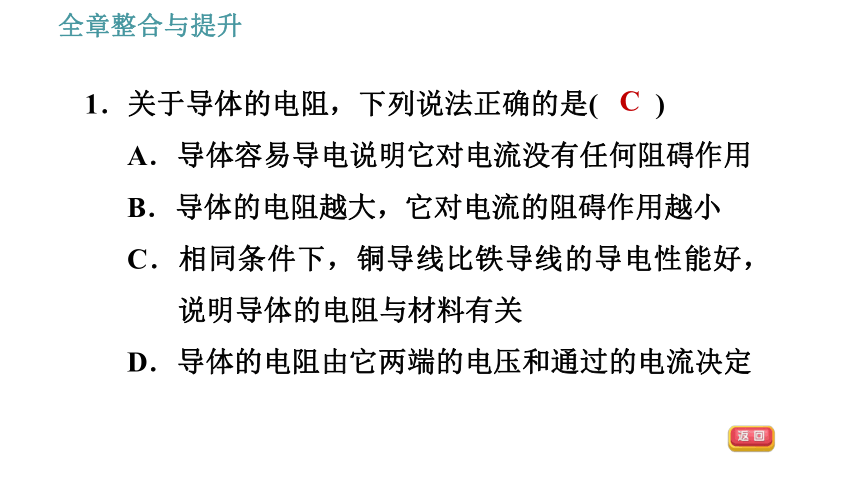

1．关于导体的电阻，下列说法正确的是(　　)
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D．导体的电阻由它两端的电压和通过的电流决定

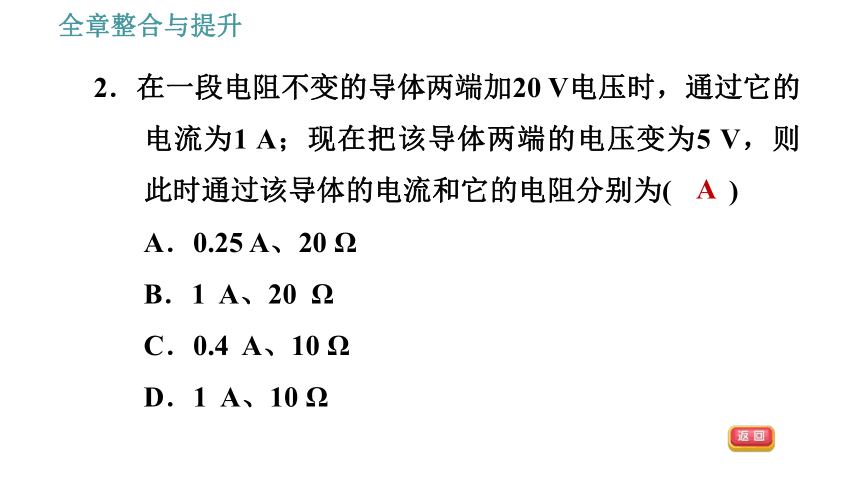

2．在一段电阻不变的导体两端加20 V电压时，通过它的电流为1 A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为(　　)
A．0.25 A、20 Ω
B．1 A、20 Ω
C．0.4 A、10 Ω
D．1 A、10 Ω
A

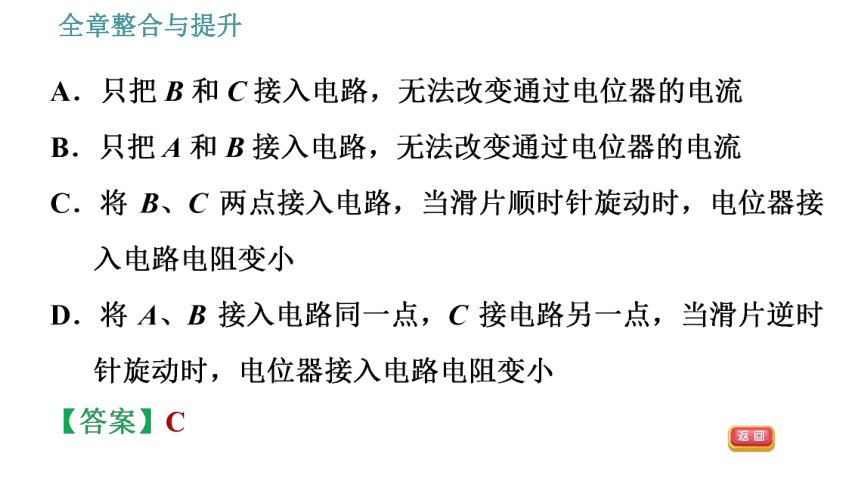

3．在收音机等电器中，有一种叫电位器的变阻器，其外形和内部构造如图所示，A、B、C三个焊接点相当于变阻器的三个接线柱，使用它时，下列说法正确的是(　　)
4．【2020·广西】上图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则(　　)
A．选用电压表接在a、b之间
B．选用电压表接在b、c之间
C．选用电流表接在b、c之间
D．选用电流表接在a、c之间
A

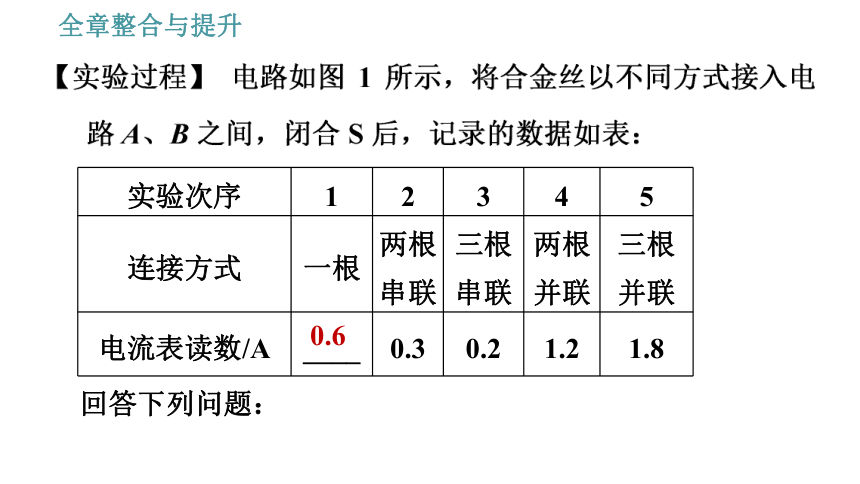

5．【安徽蚌埠月考】学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源(电压恒为1.5 V)各一个，三根完全相同的合金丝，导线若干。
实验次序
1
2
3
4
5
连接方式
一根
两根
串联
三根
串联
两根
并联
三根
并联
电流表读数/A
____
0.3
0.2
1.2
1.8
0.6
回答下列问题：
2.5

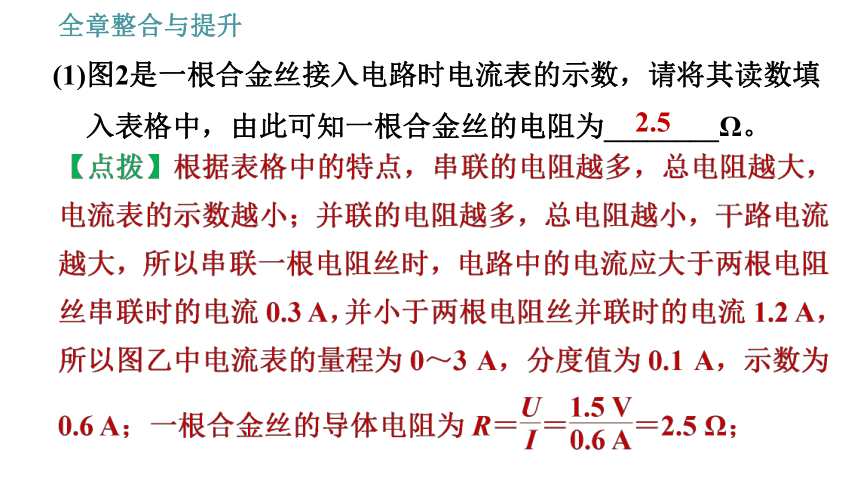

(1)图2是一根合金丝接入电路时电流表的示数，请将其读数填入表格中，由此可知一根合金丝的电阻为________Ω。
寻找普遍规律

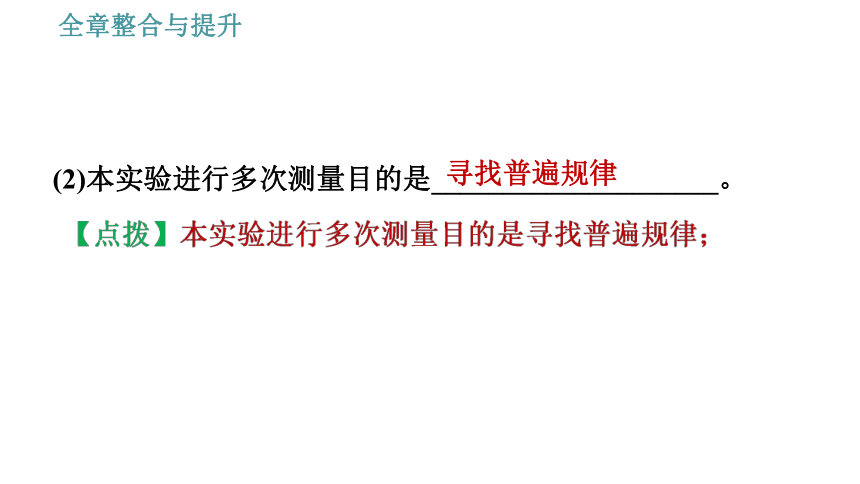

(2)本实验进行多次测量目的是____________________。
【点拨】要探究导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同，长度不同，由表中数据可知，编号为1、2、3次实验是为了研究导体电阻大小与长度的关系；4、5两次实验中合金丝的材料和长度相同，不同数量的合金丝并联相当于改变了连入电路电阻的横截面积，所以4、5两次实验是为了研究导体电阻与导体横截面积的关系。
长度
横截面积

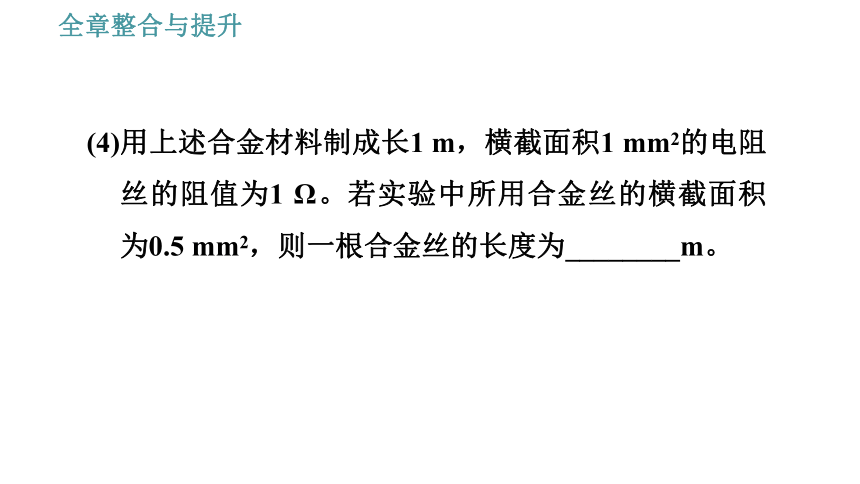

(4)用上述合金材料制成长1 m，横截面积1 mm2的电阻丝的阻值为1 Ω。若实验中所用合金丝的横截面积为0.5 mm2，则一根合金丝的长度为________m。
6．【2020·重庆】图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用5 Ω、10 Ω、15 Ω的定值电阻进行探究。
(1)请用笔画线代替缺少的2根导线，将图甲的电路连接完整(要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大)。
【点拨】滑片P向B端移动时，电路中的电流变大，即电路中电阻变小，故变阻器右下接线柱连入电路中，电源电压为3 V，由欧姆定律，电路中的最大电流：
【答案】如图所示。
(2)正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数。可能的故障是定值电阻R________(填“断路”或“短路”)；排除故障，缓慢移动滑片P到某位置时，电压表的示数如图乙所示，为________V。
【点拨】正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，可能的故障是定值电阻R断路；排除故障，缓慢移动滑片P到某位置时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1 V，其示数为1.8 V。
【答案】断路；1.8
(3)将不同小组的数据汇总后，得到下表的数据，分析可得：在电阻一定的情况下，通过导体的电流和导体两端的电压成________比。
R1
5 Ω
U/V
0.8
1.0
1.5
2.0
I/A
0.16
0.20
0.30
0.40
R2
10 Ω
U/V
1.2
1.8
2.2
2.6
I/A
0.12
0.18
0.22
0.26
R3
15 Ω
U/V
1.5
1.8
2.1
2.4
I/A
0.10
0.12
0.14
0.16
【点拨】将不同小组的数据汇总后分析可得出，在电阻一定的情况下，通过导体的电流和导体两端的电压成正比。
【答案】正
(4)在进一步探究“电流与电阻的关系”实验中：
①若保持定值电阻两端的电压为1.5 V不变，在上表的数据中有________组可用于分析；
②为得到更多的实验数据，老师给每个小组再提供一个30 Ω的定值电阻R0。某小组在实验中，无论怎样移动滑片P都不能将R0两端电压调为1.5 V，其原因是滑动变阻器的最大阻值太________(填“大”或“
小”)。该小组所使用的滑动变阻器的规格可能为________(选填下列选项前的字母)。
A．10 Ω　3 A　　
B．20 Ω　2 A　　
C．50 Ω　1 A
【点拨】在进一步探究“电流与电阻的关系”实验中：①若保持定值电阻两端的电压为1.5 V不变，题表的数据中有2组可用于分析；②当R3＝15 Ω时，若电压表示数为1.5 V，因电源电压为3 V，则变阻器两端的电压为1.5 V，由分压原理，变阻器连入电路的电阻为15 Ω；同理，当用一个30 Ω的定值电阻R0实验时，要控制电压不变，变阻器连入电路的电阻也为30 Ω，而无论怎样移动滑片P都不能将R0两
端电压调为1.5 V，其原因是滑动变阻器的最大阻值太小，该小组所使用的滑动变阻器的规格可能为“20 Ω　2 A”。
【答案】①2　②小；B
7．【2020·江苏无锡节选】小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器(20 Ω　1.5 A)、电阻箱(0～9 999 Ω　5 A)各一个，待测电阻R1、R2，导线若干。
(1)连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至______________。
(2)①图乙是他们连接的测量R1阻值的部分电路。请用笔画线代替导线，将电路连接完整。
零刻度线处
如图所示。
②闭合开关前，应将滑动变阻器的滑片P置于最________(填“左”或“右”)端。
右
③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2 A时，电压表示数如图丙所示，则电阻两端的电压为________V。多次实验所测量的结果如表所示，则R1的阻值为________Ω。
2.1
实验序号
电压表示数U/V
电流表示数I/A
电阻R1/Ω
①
?
0.2
?
?
?
②
0.6
0.3
③
0.88
0.4
0.4
8．【2021·安徽合肥包河区期末】实验室中常用的电流表是由小量程电流计G改装而成的。图甲，是一个满偏电流Ig＝6 mA(满偏电流，即电流计G的量程)，内阻Rg＝10 Ω的电流计。如图乙所示，在电路中，我们可以把电流计看成一个定值电阻Rg与能显示电流大小的表盘G串联在一起组成的，其同样遵从欧姆定律。
(1)当电流计G指针偏转到最大刻度(指针满偏)时，求其两端的电压Ug(满偏电压)大小。
(2)若将该电流计G量程扩大n倍，即I＝nIg，请在丙图的虚框内画出改装的电路图，并写出所接入的电阻Rx的表达式。
由分流原理，将Rx与Rg并联，如下图所示：
(3)请推证：改装好的电流表A其量程扩大了，但其表盘的刻度仍是均匀的。(即推证I与Ig成正比)
