12.电功率公式及推导式的应用技巧
专题技能训练
C

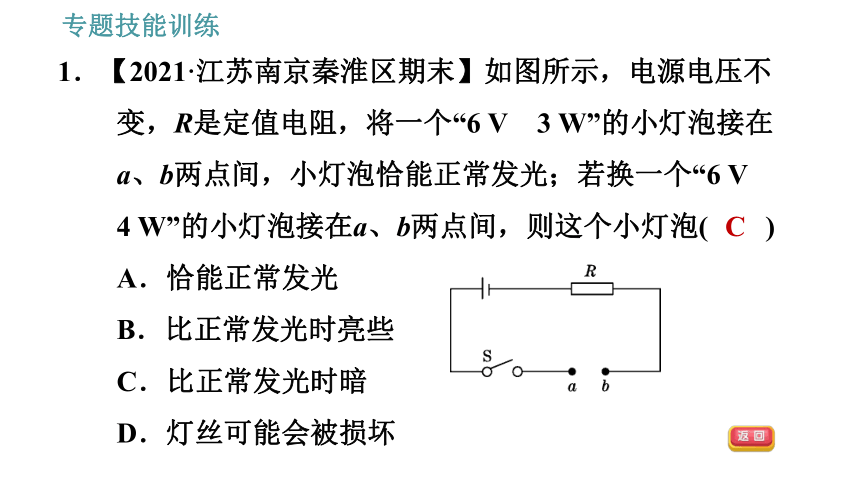

1．【2021·江苏南京秦淮区期末】如图所示，电源电压不变，R是定值电阻，将一个“6 V　3 W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6 V　4 W”的小灯泡接在a、b两点间，则这个小灯泡(　　)
A．恰能正常发光
B．比正常发光时亮些
C．比正常发光时暗
D．灯丝可能会被损坏
2．如图所示，额定电压为110 V的两盏电灯，额定功率分别为PA＝100 W，PB＝25 W。把它们接到220 V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是(　　)
A B C D
C

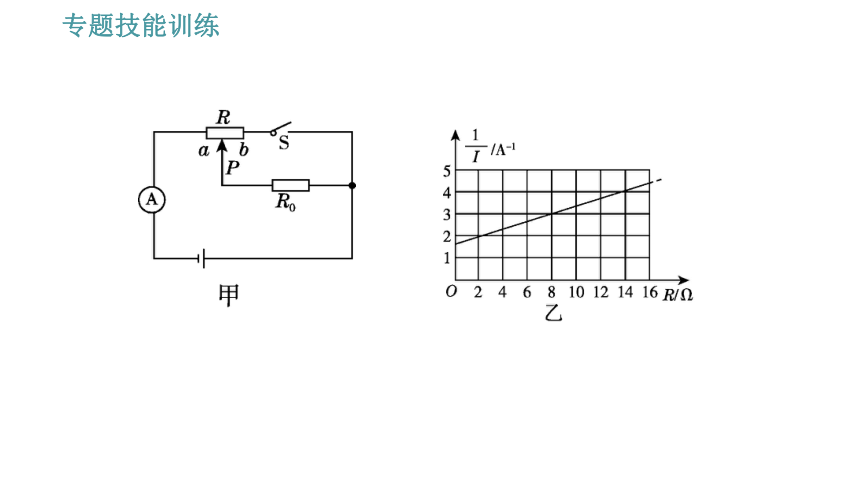

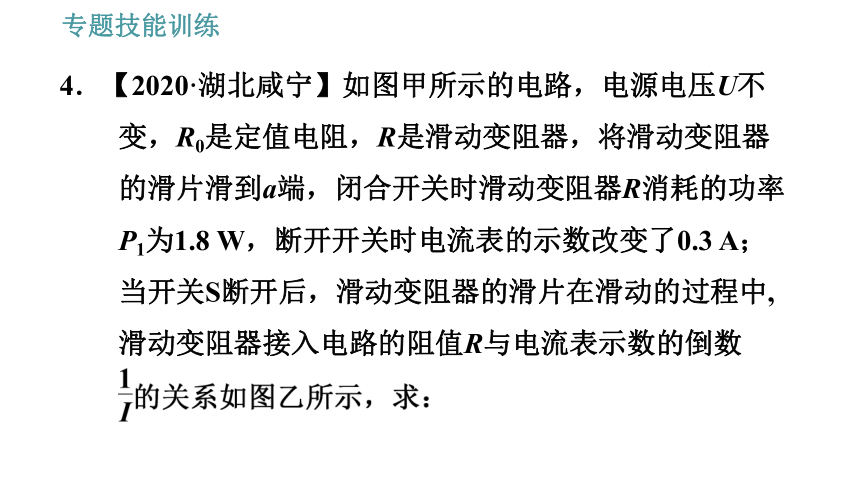

4．【2020·湖北咸宁】如图甲所示的电路，电源电压U不变，R0是定值电阻，R是滑动变阻器，将滑动变阻器的滑片滑到a端，闭合开关时滑动变阻器R消耗的功率P1为1.8 W，断开开关时电流表的示数改变了0.3 A；当开关S断开后，滑动变阻器的滑片在滑动的过程中,滑动变阻器接入电路的阻值R与电流表示数的倒数
　

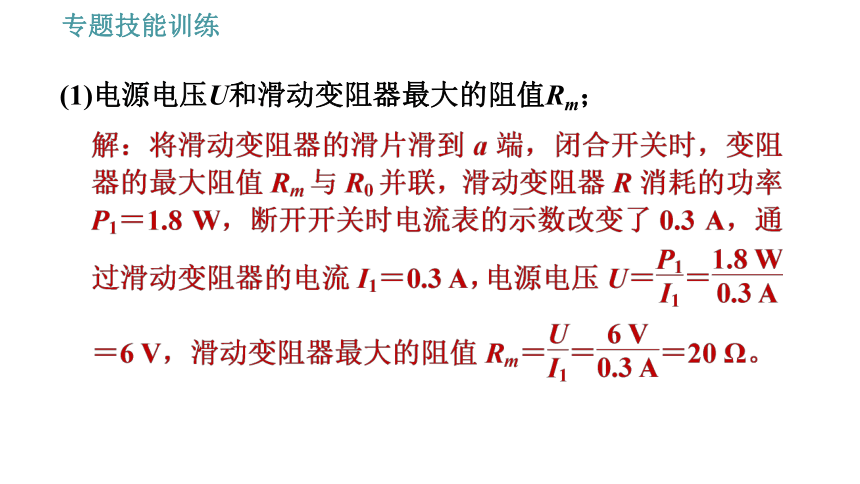

(1)电源电压U和滑动变阻器最大的阻值Rm；
　

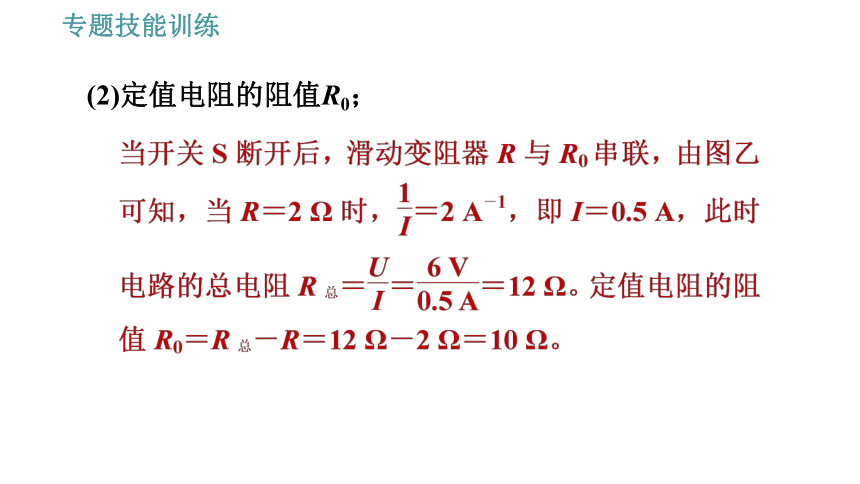

(2)定值电阻的阻值R0；
　
(3)电路消耗的最小功率P2。
5．【2020·浙江湖州】方方用图甲所示电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图，如图乙。
(1)实线表示的是________(填“R”或“R0”)的功率与电流的关系。
(2)求R0的阻值。(写出计算过程)
R0
(3)当电流表示数为0.5 A时，求R消耗的功率。(写出计算过程)
6.如图甲所示，R2为滑动变阻器，R1、R3均为定值电阻，电源电压保持不变。闭合开关，滑动变阻器R2的滑片由b端调至a端时，两电压表的示数随电流表的示数变化图象如图乙所示。求：
解得：R1＝15 Ω，U＝6 V，
所以滑片在b端时R1的功率：
P＝Ib2R1＝(0.1 A)2×15 Ω＝0.15 W。
7．【中考·浙江杭州】小金对玩具汽车的电动机很感兴趣,他拆下电动机，测得它的内阻为1.5 Ω。为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路(符号 表示数值可读的变阻器)。已知电源电压为12 V，当变阻器的阻值为6 Ω时，电压表的读数为3 V。计算此时：
