沪粤版九年级上册物理习题课件 第15章 15.3 第1课时 额定功率和实际功率（24张）

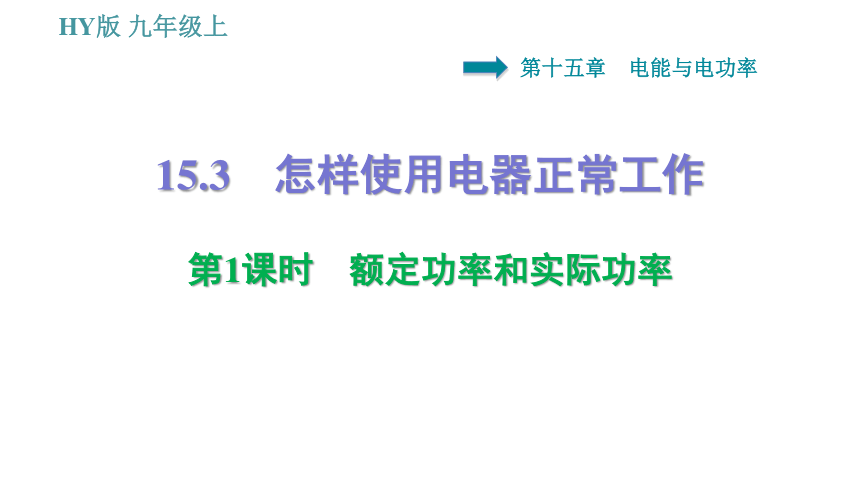

15.3 怎样使用电器正常工作
第1课时 额定功率和实际功率
第十五章　电能与电功率

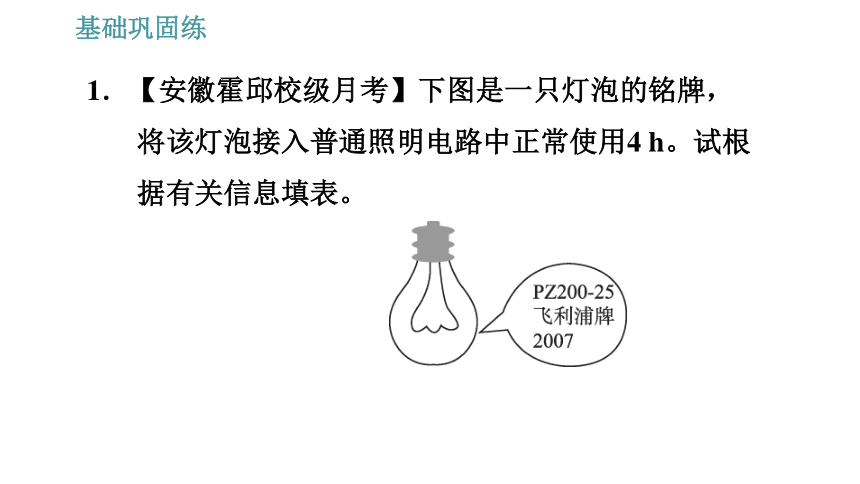

1．【安徽霍邱校级月考】下图是一只灯泡的铭牌，将该灯泡接入普通照明电路中正常使用4 h。试根据有关信息填表。

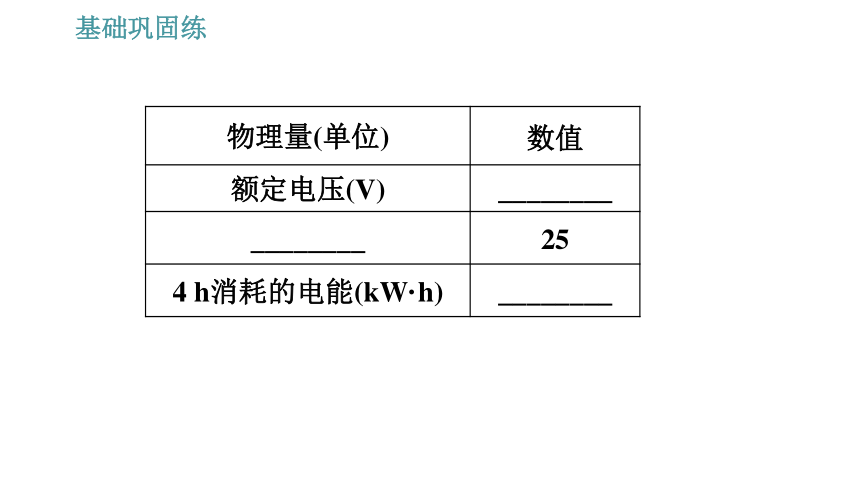

物理量(单位)
数值
额定电压(V)
________
________
25
4 h消耗的电能(kW·h)
________

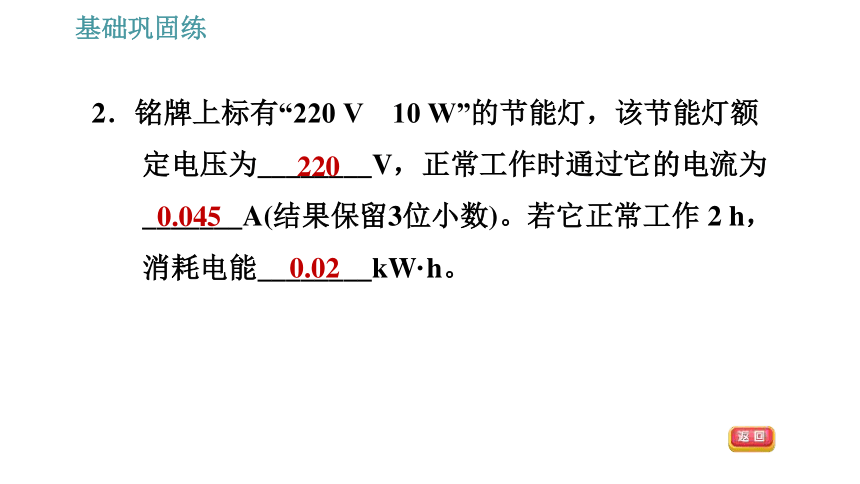

2．铭牌上标有“220 V　10 W”的节能灯，该节能灯额定电压为________V，正常工作时通过它的电流为_______A(结果保留3位小数)。若它正常工作 2 h，消耗电能________kW·h。
220
0.045
0.02
6
0.3
180

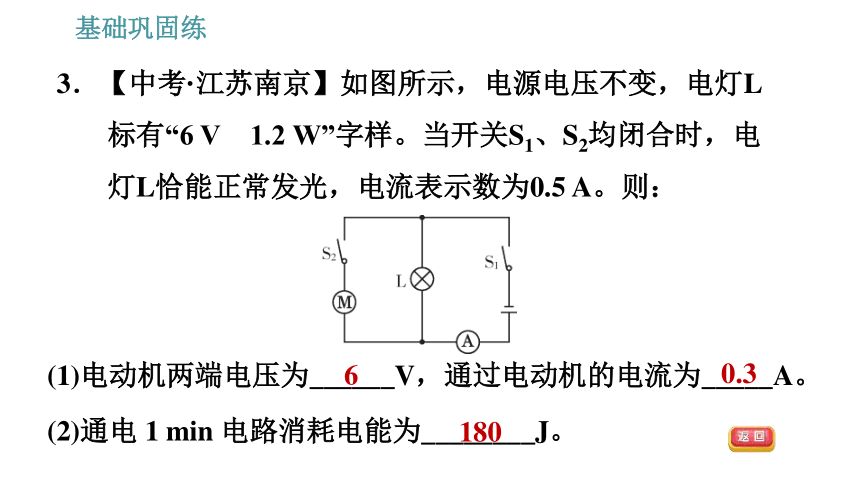

3．【中考·江苏南京】如图所示，电源电压不变，电灯L标有“6 V　1.2 W”字样。当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5 A。则：
C

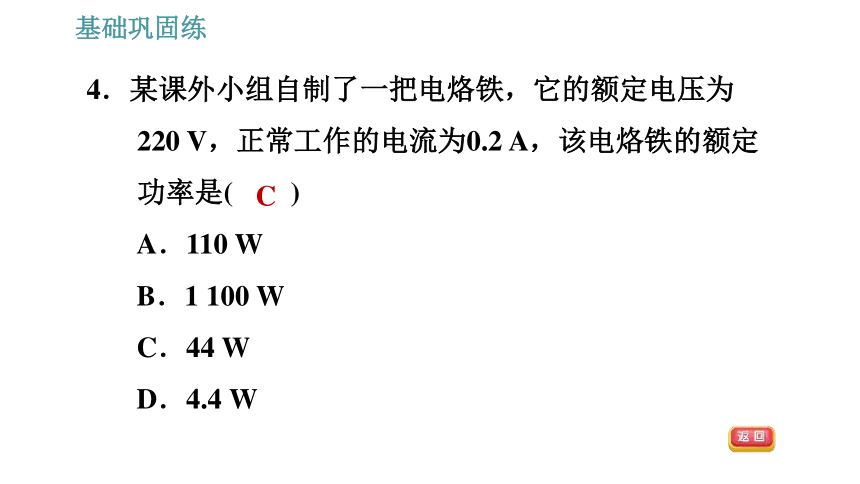

4．某课外小组自制了一把电烙铁，它的额定电压为220 V，正常工作的电流为0.2 A，该电烙铁的额定功率是(　　)
A．110 W
B．1 100 W
C．44 W
D．4.4 W
C

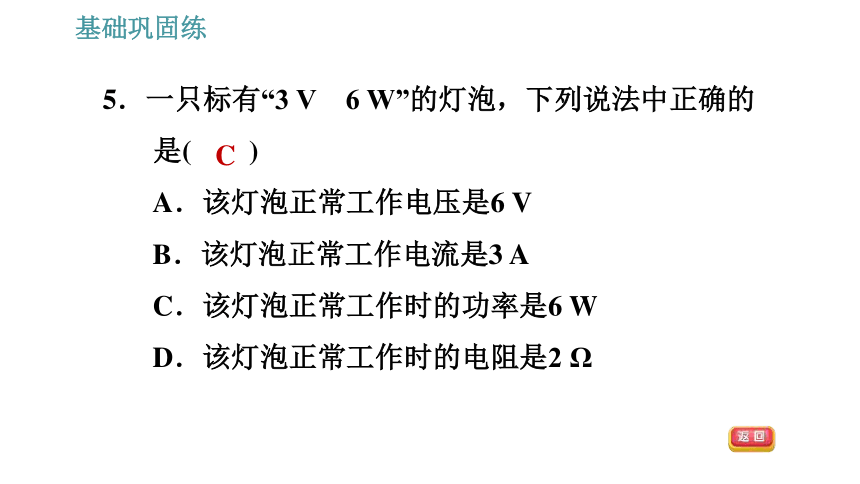

5．一只标有“3 V　6 W”的灯泡，下列说法中正确的是(　　)
A．该灯泡正常工作电压是6 V
B．该灯泡正常工作电流是3 A
C．该灯泡正常工作时的功率是6 W
D．该灯泡正常工作时的电阻是2 Ω
3

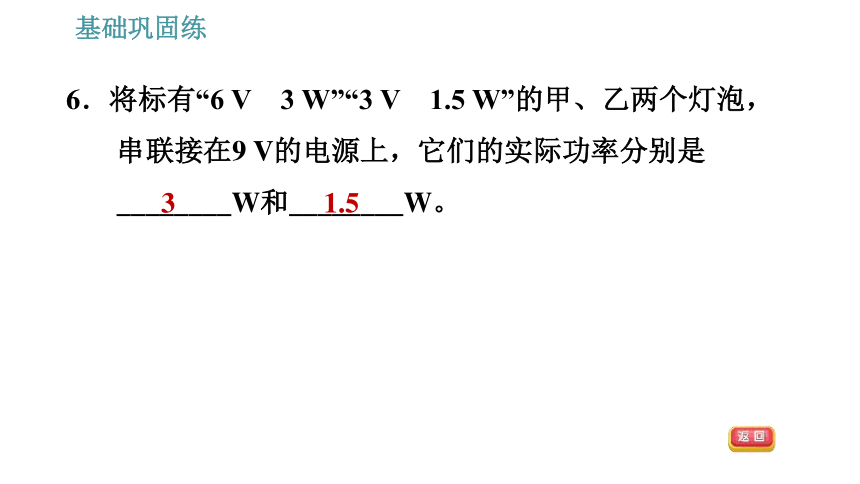

6．将标有“6 V　3 W”“3 V　1.5 W”的甲、乙两个灯泡，串联接在9 V的电源上，它们的实际功率分别是________W和________W。
1.5
B
7．标有“6 V　3.6 W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6 V的电源两端，每只灯泡的实际电阻和实际功率分别为(　　)
A．10 Ω　0.9 W
B．6 Ω　1.5 W
C．6 Ω　0.95 W
D．10 Ω　1.8 W
8．【新题】如图甲所示，将一个标有“36 V　25 W”的小灯泡接在电压为12 V的恒压电源上，闭合开关的瞬间(t＝0)开始利用传感器记录电路中电流随时间的变化情况(如图乙)，利用慢速摄影技术可以观察到前0.04 s灯丝经历了从不发光、微微发光到逐渐变亮的过程，从第0.04 s后灯泡稳定发光。下列说法正确的是(　　)
A．灯丝的实际功率一直不变
B．闭合开关瞬间，灯丝的实际功率最小
C．灯丝从0～0.04 s实际功率逐渐变小
D．灯丝从0～0.04 s逐渐变亮,所以实际功率逐渐变大
【答案】C
串联
9．【2020·湖南湘潭】如图所示，“2.5 V　0.3 A”和“3.8 V　0.3 A”的两只小灯泡________(填“串联”或“并联”)在电路中，闭合开关后，观察到“3.8 V”的小灯泡比“2.5 V”的小灯泡亮，说明“3.8 V”
小灯泡的实际功率比“2.5 V”
小灯泡的实际功率________
(填“大”或“小”)。
大
10.【中考·湖南张家界】图中电源电压保持不变，灯泡L标有“6 V　3 W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8 A，则电阻R＝______Ω；由于电池使用过久，电源实际电压只有4.8 V，则该灯泡工作的实际功率为
________W。(不考虑温
度对灯丝电阻的影响)
20
1.92
11. (易错题)甲、乙两只小灯泡分别标有“6 V　9 W”和“4 V　4 W”字样，忽略温度对灯丝电阻的影响，下列说法中正确的是(　　)
A．两灯并联在电压为4 V的电路中，两灯一样亮
B．两灯都正常发光相同时间，消耗的电能一样多
C．当甲灯两端电压为2 V时，它的实际功率小于1 W
D．两灯串联在电流为1 A的电路中，甲灯两端的电压小
A
12．【教材改编题】物理兴趣小组的同学们在实验室发现了三种规格不同的小灯泡，上面分别标有“4 V　0.5 A”，“6 V　0.6 A”，“8 V　0.4 A”的字样。同学们想探究这三种灯泡正常发光时的亮度跟什么因素有关，经过讨论后他们提出了三种猜想：①灯泡上标有的电压越大，灯泡就越亮；②灯泡上标有的电流越大，灯泡就越亮；③灯泡消耗的功率越大，灯泡就越亮。
为了验证上述猜想，同学们设计出了实验的电路图，如图甲所示。于是他们找来了实验所需的器材，并动手连接电路。
(1)对照电路图用笔画线代替导线，将图乙的实验电路连接完整(电表量程的选择要符合实验的要求)。
解：如图所示。
(2)他们依次将三个不同规格的灯泡接入电路，都让其在正常发光的情况下，将实验数据和观察到的现象填入下面的表格中。
实验序号
U/V
I/A
灯泡亮度
1
4
0.5
较暗
2
6
0.6
最亮
3
8
0.4
较亮
对表格中的内容综合分析后，你认为猜想①是_______的，其依据是比较表格中实验序号________得出的；猜想②是________的，其依据是比较表格中实验序号________得出的；猜想③是________的，理由是_____________________________________________。
错误
2、3
错误
1、3
正确
灯泡的亮度由灯泡的实际功率决定
(3)通过实验同学们认为：灯的亮度由灯的实际功率决定。但根据生活经验有同学认为这个结论不准确，你能在生活中找到支持他观点的现象吗？请简述：____________________________________。怎样表述
比较准确：___________________________________。
生活中同功率的LED灯比灯泡要亮得多
同类型的灯泡亮度取决于灯的实际功率
13．【中考·山东德州】如图甲所示，额定电压为20 V的灯泡L与滑动变阻器R串联接入电路，电源电压为24 V。灯泡L的I?-U图象如图乙所示，当灯泡正常发光时，求：
