北师版八年级上册物理习题课件 第5章 5.4 光的折射（31张）

BS版 八年级上
第4节 光的折射
第五章　光现象

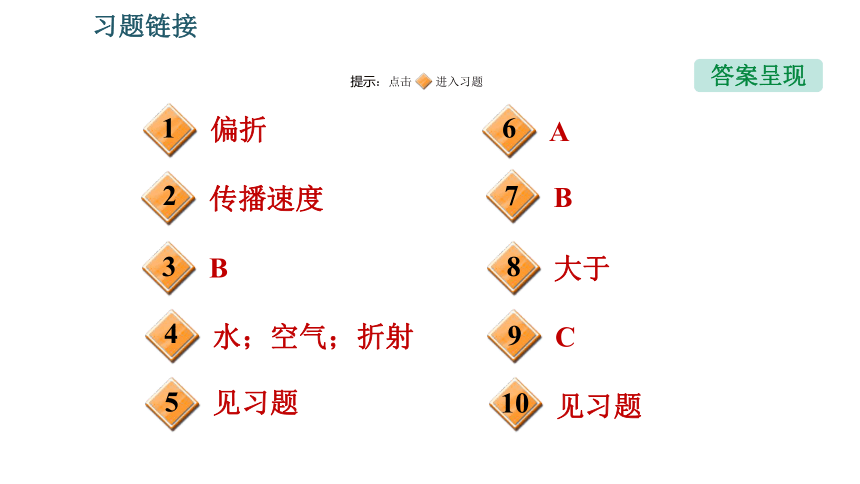

1
2
3
答案呈现
4
5
6
7
8
9
10
提示：点击 进入习题
偏折
传播速度
B
水；空气；折射
见习题
A
B
大于
C
见习题

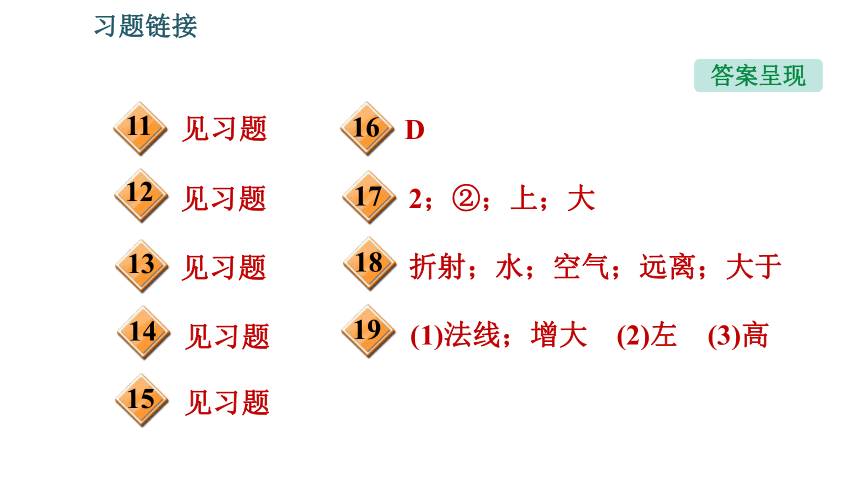

答案呈现
14
13
11
12
15
16
17
18
19
见习题
见习题
见习题
见习题
见习题
D
2；②；上；大
折射；水；空气；远离；大于
(1)法线；增大　(2)左　(3)高

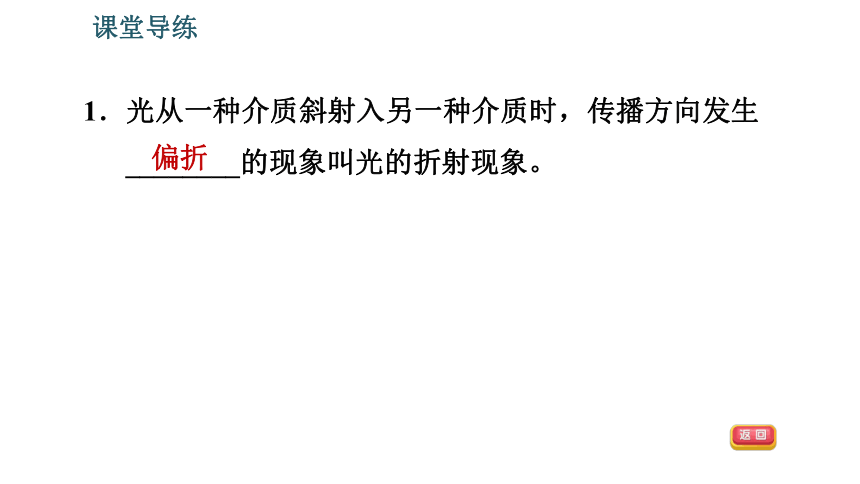

1．光从一种介质斜射入另一种介质时，传播方向发生________的现象叫光的折射现象。
偏折

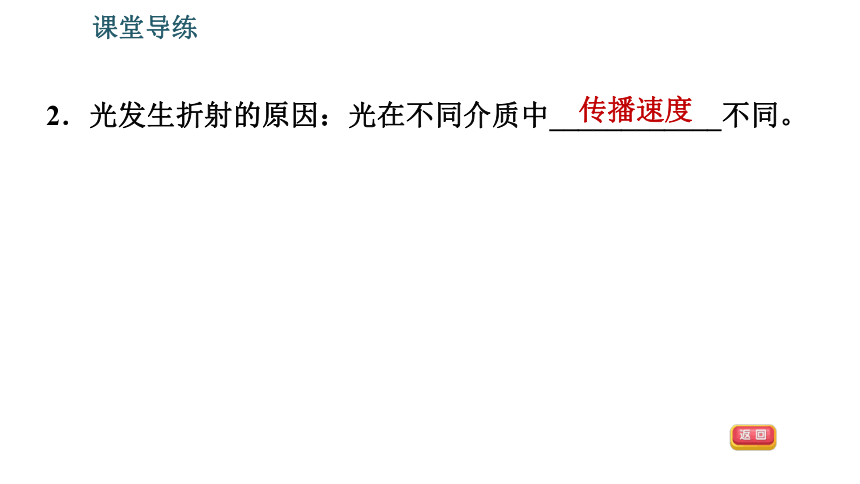

2．光发生折射的原因：光在不同介质中____________不同。
传播速度

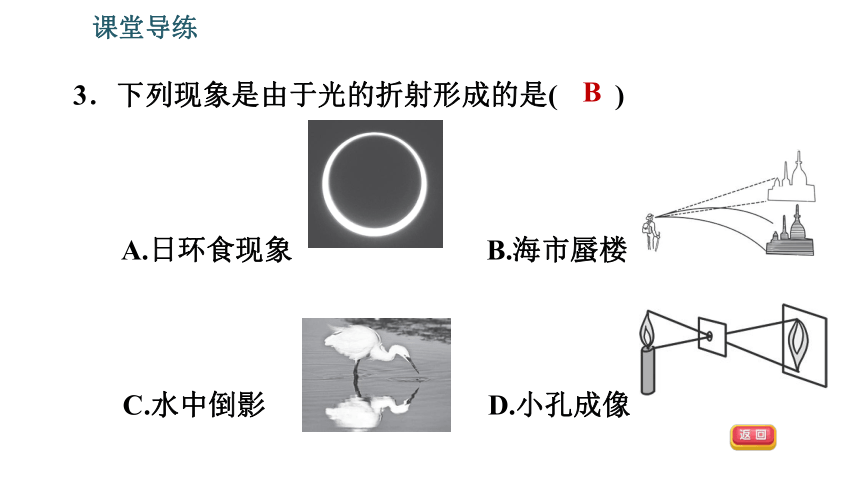

3．下列现象是由于光的折射形成的是(　　)
A.日环食现象 B.海市蜃楼
C.水中倒影 D.小孔成像
B

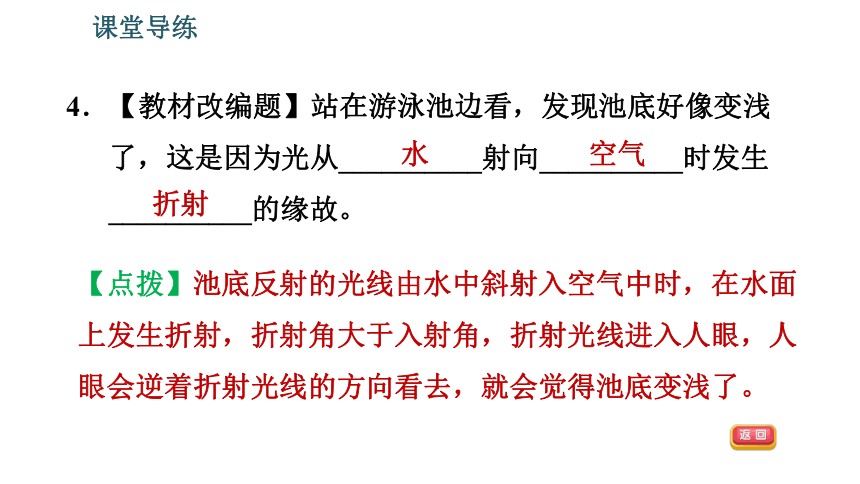

4．【教材改编题】站在游泳池边看，发现池底好像变浅了，这是因为光从__________射向__________时发生__________的缘故。
【点拨】池底反射的光线由水中斜射入空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。
水
空气
折射

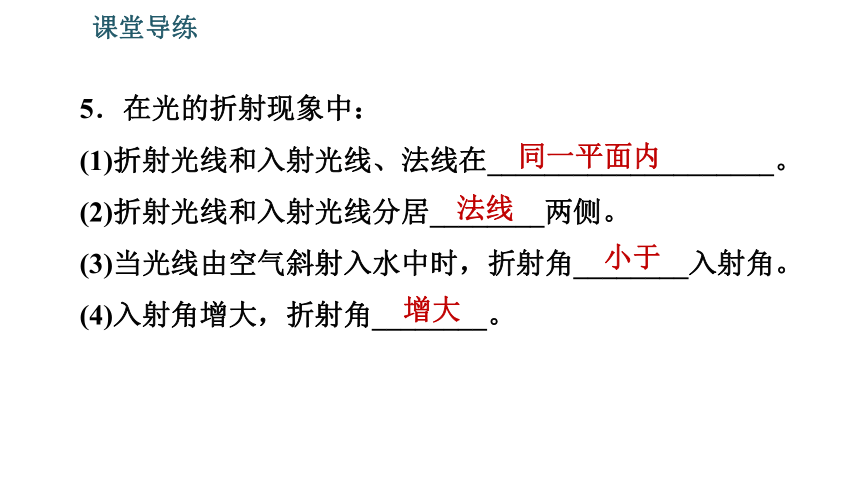

5．在光的折射现象中：
(1)折射光线和入射光线、法线在____________________。
(2)折射光线和入射光线分居________两侧。
(3)当光线由空气斜射入水中时，折射角________入射角。
(4)入射角增大，折射角________。
同一平面内
法线
小于
增大

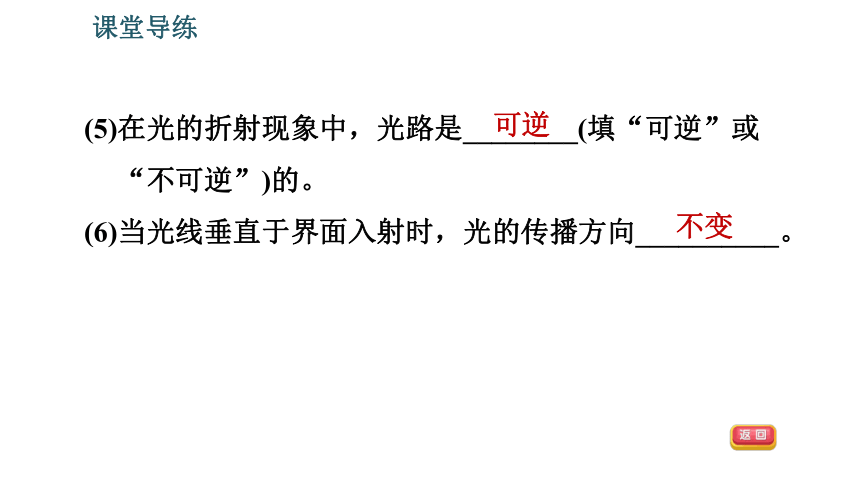

(5)在光的折射现象中，光路是________(填“可逆”或“不可逆”)的。
(6)当光线垂直于界面入射时，光的传播方向__________。
可逆
不变

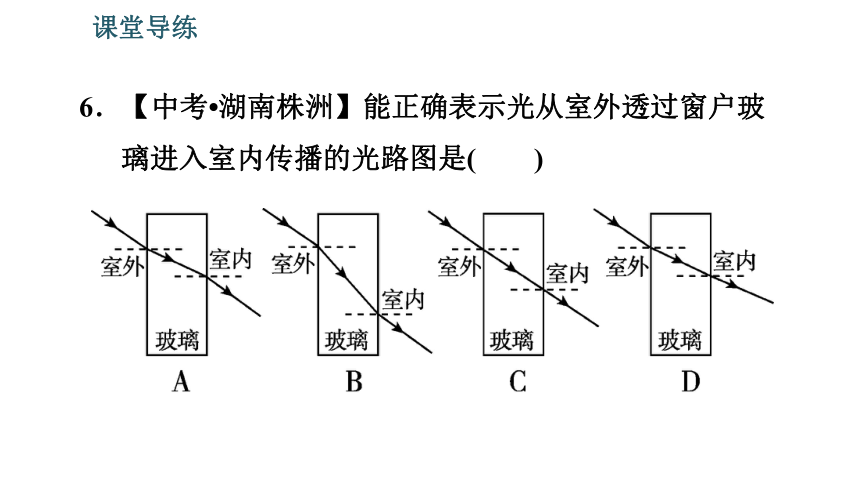

6．【中考?湖南株洲】能正确表示光从室外透过窗户玻璃进入室内传播的光路图是(　　)

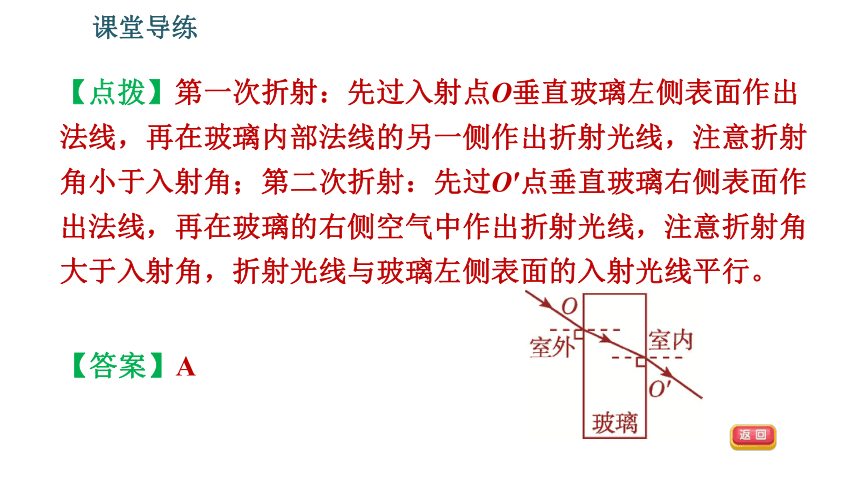

【点拨】第一次折射：先过入射点O垂直玻璃左侧表面作出法线，再在玻璃内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃右侧表面作出法线，再在玻璃的右侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃左侧表面的入射光线平行。
【答案】A

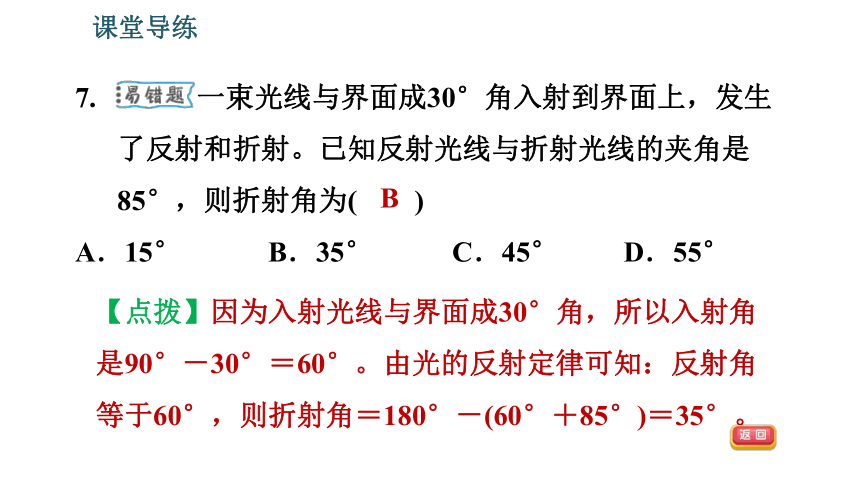

7. 一束光线与界面成30°角入射到界面上，发生了反射和折射。已知反射光线与折射光线的夹角是85°，则折射角为(　　)
A．15° B．35° C．45° D．55°
【点拨】因为入射光线与界面成30°角，所以入射角是90°－30°＝60°。由光的反射定律可知：反射角等于60°，则折射角＝180°－(60°＋85°)＝35°。
B
8．从池底A点射来的光线在水面处发生折射，折射角________入射角，眼睛逆着这些光线看去，感觉光是从A′点射来的，A′点就是A点变高的虚像，如图所示。人在空气中看水中的物体，看到的是变高的虚像；人在水中看空气中的物体，
看到的也是变高的虚像。
大于
9．【中考?贵州遵义】在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是(　　)
A．云和鱼都是光的反射形成的像
B．云和鱼都是光的折射形成的像
C．云是光的反射形成的像，鱼是光的折射形成的像
D．云是光的折射形成的像，鱼是光的反射形成的像
【点拨】(1)当光遇到水面时会发生反射，此时水面相当于一平面镜，所以看见水中的“云”是由光的反射现象形成的云的虚像；(2)鱼生活在水里，鱼反射的光线由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变高了，所以看到了鱼的虚像。
【答案】C
10．【中考?山东东营】如图所示，一束光从水中斜射向空气中，同时发生折射和反射，试在图中画出这束光的折射光线的大致方向和反射光线。
解：如图所示。
11．【中考·广东深圳】一束光线从空气射入玻璃时，界面 MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
解：如图所示。
12．【中考?贵州毕节】如图，一束光射入水中，在水底形成光斑。请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
解：如图所示。
13．【中考·湖北黄冈】潭清疑水浅，安全记心间。如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′。
解：如图所示。
14．如图甲所示，展示了“小荷才露尖尖角，早有蜻蜓立上头”的美景，此时在水下有一条鱼儿在欣赏荷叶上的蜻蜓，请利用所学光学知识在图乙中，画出小鱼是如何看到蜻蜓的。
解：如图所示。
15．【中考·湖北鄂州】如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜(图中未画出)上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面镜并完成光路图。
解：如图所示。
16．如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是(　　)
A．入射角等于30°
B．折射角等于50°
C．NN′是界面
D．MM′的右边是玻璃
【点拨】根据光的反射定律和光的折射规律可知，光线AO为入射光线，光线OB为反射光线，入射角∠AON＝60°，反射角∠BON＝60°，折射角∠CON′＝90°－50°＝40°。由于折射角小于入射角，故光是从空气斜射入玻璃的，即MM′的右边是玻璃。
【答案】D
17．【中考·江苏镇江】光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠______(填“1”“2”或“3”)，分界面为________(填“①”或“②”)，分界面的________方为水。
当入射角减小时，反射光线与折射
光线的夹角将变________。
【点拨】由图可知，∠1等于∠3，因此①是法线，②是界面，CO是入射光线，OA是反射光线，OB是折射光线；又因为∠2大于∠3，即折射角大于入射角，所以分界面下方是空气，上方是水；因反射角等于入射角，所以当入射角变小时，反射角变小，折射角也会减小，所以反射光线与折射光线的夹角将变大。
【答案】2；②；上；大
18. 近网络流传一幅“最丑”图片，岸上的人看到水中的游泳者身子和腿都“变短”了，这是光的________现象，变“丑”的原因是光从________中斜射到________中时，折射光线将________(填“靠近”或“远离”)法线，折射角________(填“大于”“小于”或“等于”)入射角。
折射
水
空气
远离
大于
19．【中考·广西玉林】为了探究“光折射时的特点”，如图所示：
(1)让光束沿AO射入杯中时，光束进入水中后折射光线会向________方向偏折；
当入射角增大时，
折射角________。
【思路点拨】在光的折射现象中，入射角增大时，折射角随之增大。
【答案】法线；增大
(2)当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向________(填“左”或“右”)移动。
【思路点拨】若杯中的水增多，折射点将向左上方移动，由此可以分析出折射光线移动的方向，从而可以分析出杯底光斑移动的方向。
左
(3)把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏______(填“高”或“低”)。
【思路点拨】由光的折射原理可以大致确定像的位置。
高
