2011年高考物理真题考点点拨精析（大纲版）：考点10 恒定电流

考点10 恒定电流
选择题

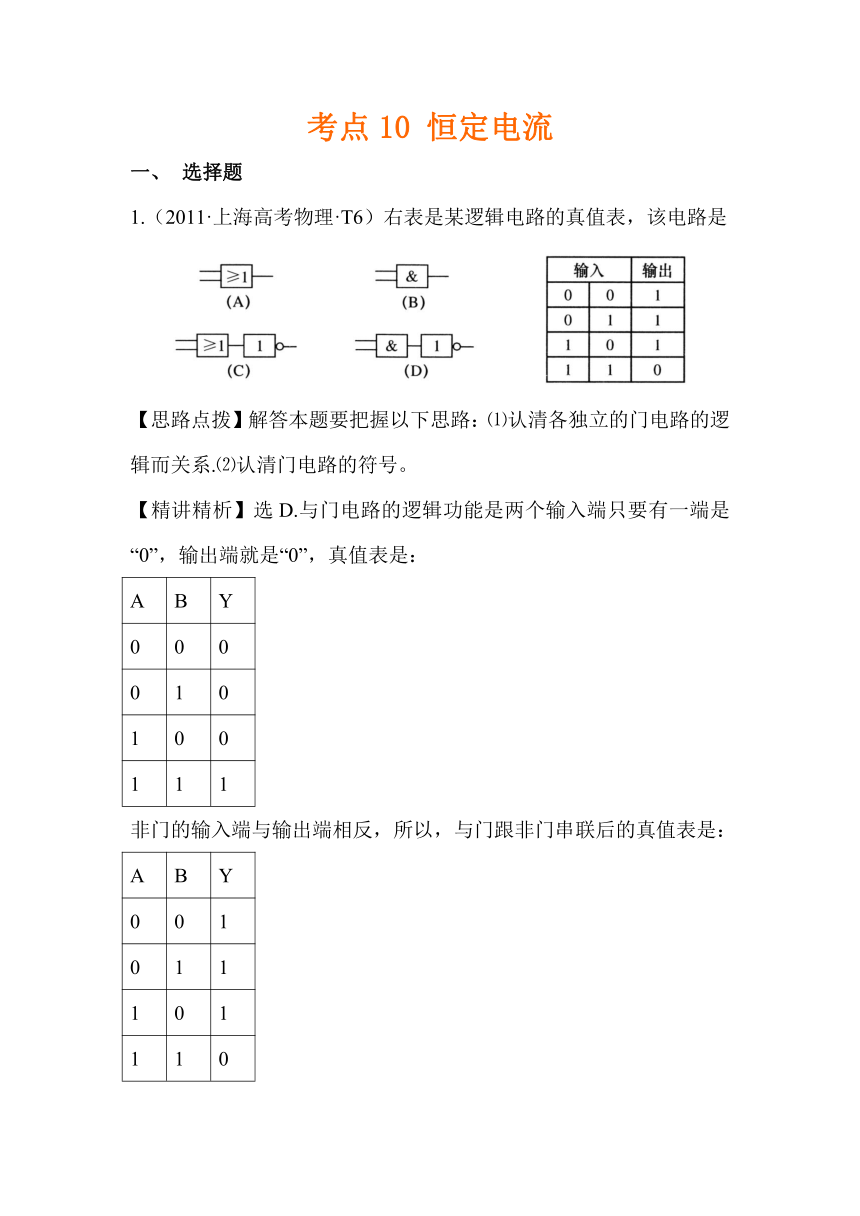

1.（2011·上海高考物理·T6）右表是某逻辑电路的真值表，该电路是
【思路点拨】解答本题要把握以下思路：⑴认清各独立的门电路的逻辑而关系.⑵认清门电路的符号。
【精讲精析】选D.与门电路的逻辑功能是两个输入端只要有一端是“0”，输出端就是“0”，真值表是：
A B Y
0 0 0
0 1 0
1 0 0
1 1 1
非门的输入端与输出端相反，所以，与门跟非门串联后的真值表是：
A B Y
0 0 1
0 1 1
1 0 1
1 1 0
可见D选项正确.
2.（2011·上海高考物理·T12）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，
(A)电压表V读数先变大后变小，电流表A读数变大
(B)电压表V读数先变小后变大，电流表A读数变小
(C)电压表V读数先变大后变小，电流表A读数先变小后变大
(D)电压表V读数先变小后变大，电流表A读数先变大后变小
【思路点拨】解答本题要把握以下思路：⑴理清电路的串并联关系。⑵按照局部→整体→局部的逻辑方法，运用闭合电路的欧姆定律判断电压、电流的变化情况.
【精讲精析】选A.电路的串并联关系是这样的：滑动变阻器的上下两部分电阻并联再与电阻R串联。当上下两部分电阻相等时，并联电路阻值最大，干路电流最小，路端电压最高，即电压表读数经历了先增大后减小的过程。所以只有A、C选项可能正确；当滑动变阻器的滑动触头P在最高端时，电流表读数为零，即电流表的读数是从零开始增加的，因此，只能是A选项不可能是C选项。
