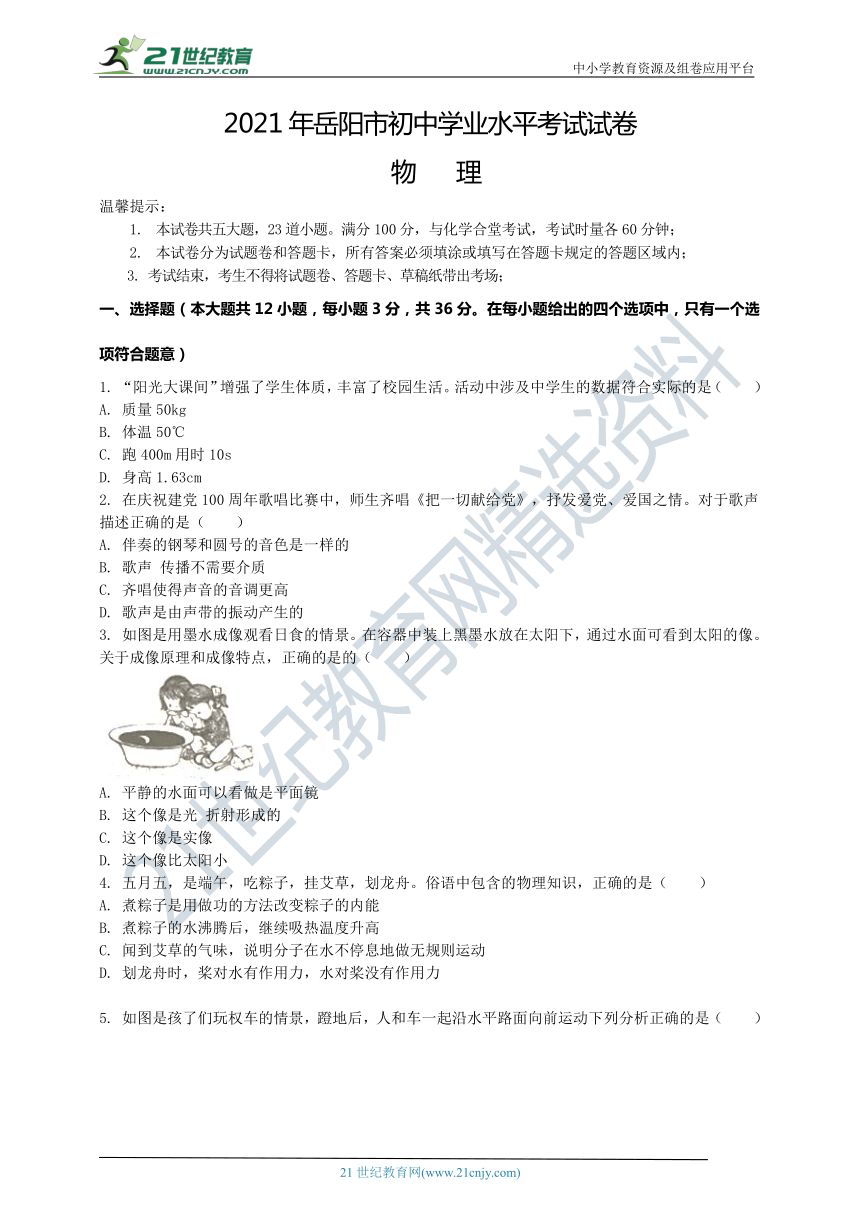

2021年岳阳市初中学业水平考试试卷
物
理
温馨提示：
1.
本试卷共五大题，23道小题。满分100分，与化学合堂考试，考试时量各60分钟；
2.
本试卷分为试题卷和答题卡，所有答案必须填涂或填写在答题卡规定的答题区域内；
3.
考试结束，考生不得将试题卷、答题卡、草稿纸带出考场；
一、选择题（本大题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一个选项符合题意）
1.
“阳光大课间”增强了学生体质，丰富了校园生活。活动中涉及中学生的数据符合实际的是（　　）
A.
质量50kg
B.
体温50℃
C.
跑400m用时10s
D.
身高1.63cm
2.
在庆祝建党100周年歌唱比赛中，师生齐唱《把一切献给党》，抒发爱党、爱国之情。对于歌声描述正确的是（　　）
A.
伴奏的钢琴和圆号的音色是一样的
B.
歌声
传播不需要介质
C.
齐唱使得声音的音调更高
D.
歌声是由声带的振动产生的
3.
如图是用墨水成像观看日食的情景。在容器中装上黑墨水放在太阳下，通过水面可看到太阳的像。关于成像原理和成像特点，正确的是的（　　）
A.
平静的水面可以看做是平面镜
B.
这个像是光
折射形成的
C.
这个像是实像
D.
这个像比太阳小
4.
五月五，是端午，吃粽子，挂艾草，划龙舟。俗语中包含的物理知识，正确的是（　　）
A.
煮粽子是用做功的方法改变粽子的内能
B.
煮粽子的水沸腾后，继续吸热温度升高
C.
闻到艾草的气味，说明分子在水不停息地做无规则运动
D.
划龙舟时，桨对水有作用力，水对桨没有作用力
5.

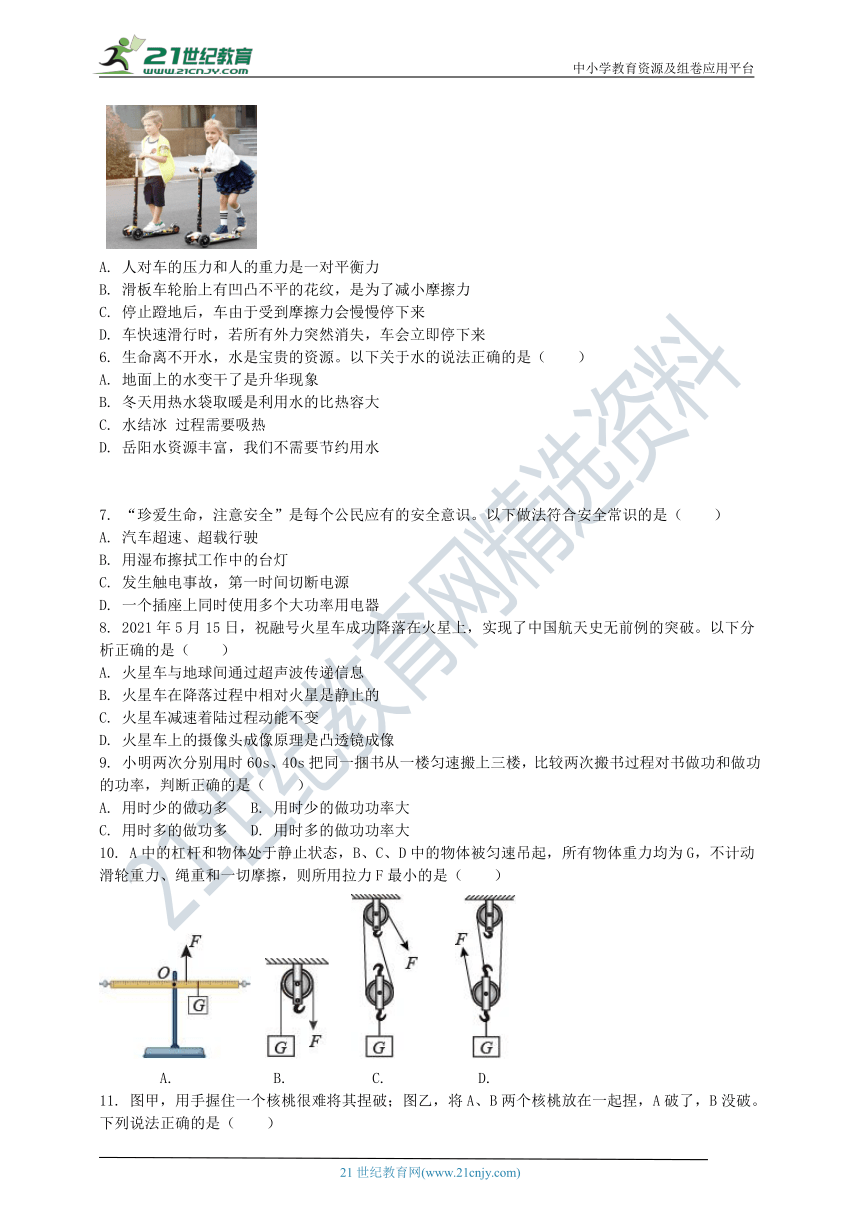

如图是孩了们玩权车的情景，蹬地后，人和车一起沿水平路面向前运动下列分析正确的是（　　）
A.
人对车的压力和人的重力是一对平衡力
B.
滑板车轮胎上有凹凸不平的花纹，是为了减小摩擦力
C.
停止蹬地后，车由于受到摩擦力会慢慢停下来
D.
车快速滑行时，若所有外力突然消失，车会立即停下来
6.
生命离不开水，水是宝贵的资源。以下关于水的说法正确的是（　　）
A.
地面上的水变干了是升华现象
B.
冬天用热水袋取暖是利用水的比热容大
C.
水结冰
过程需要吸热
D.
岳阳水资源丰富，我们不需要节约用水
7.
“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是（　　）
A.
汽车超速、超载行驶
B.
用湿布擦拭工作中的台灯
C.
发生触电事故，第一时间切断电源
D.
一个插座上同时使用多个大功率用电器
8.
2021年5月15日，祝融号火星车成功降落在火星上，实现了中国航天史无前例的突破。以下分析正确的是（　　）
A.
火星车与地球间通过超声波传递信息
B.
火星车在降落过程中相对火星是静止的
C.
火星车减速着陆过程动能不变
D.
火星车上的摄像头成像原理是凸透镜成像
9.
小明两次分别用时60s、40s把同一捆书从一楼匀速搬上三楼，比较两次搬书过程对书做功和做功的功率，判断正确的是（　　）
A.
用时少的做功多
B.
用时少的做功功率大
C.
用时多的做功多
D.
用时多的做功功率大
10.
A中的杠杆和物体处于静止状态，B、C、D中的物体被匀速吊起，所有物体重力均为G，不计动滑轮重力、绳重和一切摩擦，则所用拉力F最小的是（　　）
A.
B.
C.
D.
11.
图甲，用手握住一个核桃很难将其捏破；图乙，将A、B两个核桃放在一起捏，A破了，B没破。下列说法正确的是（　　）
A.
两个核桃放在一起容易捏破，主要是因为增大了压力
B.
B给A的力大于A给B的力
C.
A、B接触处，A受到的压强大于B受到的压强
D.
A、B接触处，A受到的压强等于B受到的压强
12.
如图所示是检测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω
，滑动变阻器R2
的规格为“20Ω
1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）
A.
电压表示数变大，表示水流速度增大
B.
电流表示数变小，表示水流速度增大
C.
滑动变阻器允许接入电路的阻值范围为
2.5Ω～20Ω
D.
电路消耗总功率的变化范围为1.35W～2.7W
二、填空题（本大题共4小题，每空2分，共16分）
13.
用天平测量一石块的质量，天平平衡时所用砝码及游码如图所示，则石块的质量为_________g，该石块的体积为10cm3，则石块密度是_________
g/cm3。
14.
如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是_________（选填“电磁感应”或“磁场对电流的作用”）。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。
15.
如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为_________V，灯的额定功率为_________W。
16.
微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快速加热。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。
三、作图题（本大题共2小题，每小题3分，共6分，在答题卡上用铅笔作图，确定后用黑笔描黑）
17.
岳阳张超烈士纪念园中有一架歼-15舰载机模型，请用力的示意图表示该模型所受重力G。（O点为模型的重心）
18.
如图所示，请根据小磁针指向确定电源a
端的极性（用“+”或“﹣”表示）。
（
）
四、实验探究题（本大题共3小题，每空2分，共24分）
19.

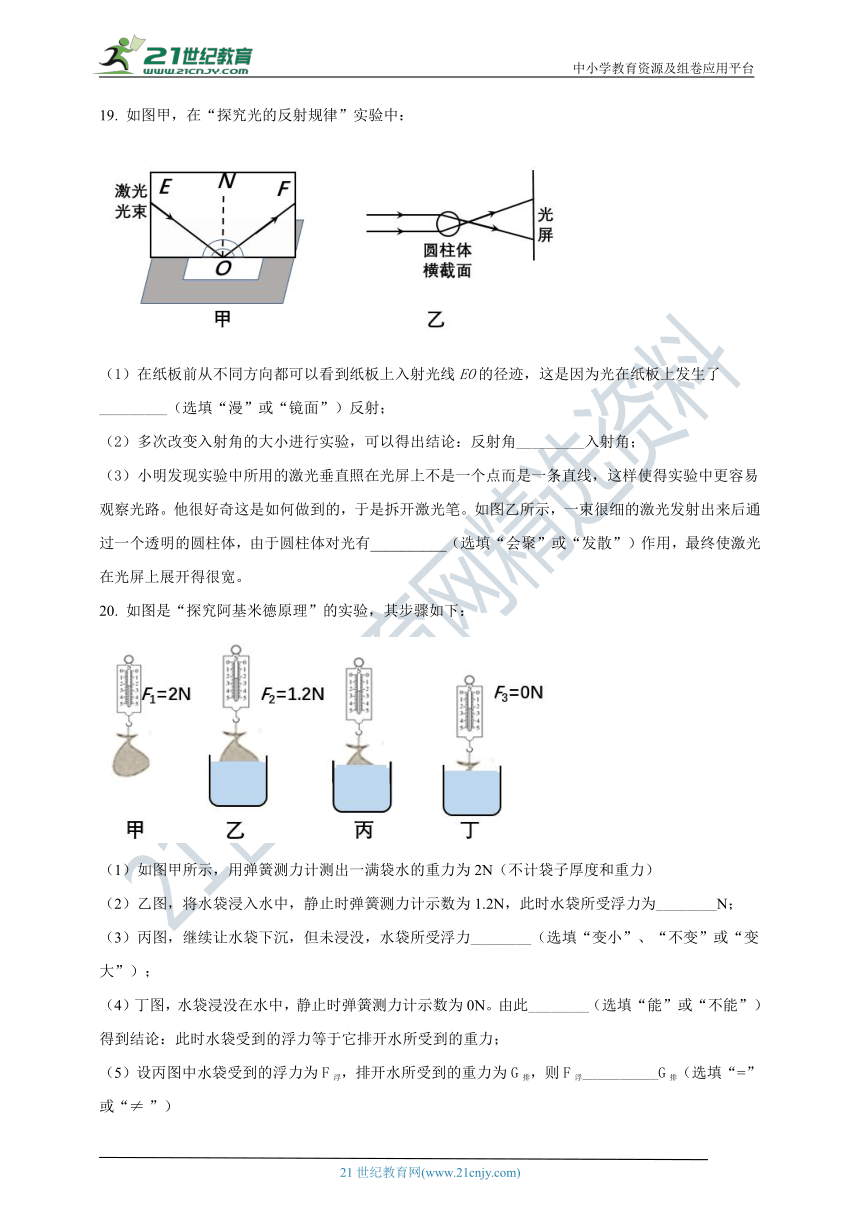

如图甲，在“探究光的反射规律”实验中：
（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了_________（选填“漫”或“镜面”）反射；
（2）多次改变入射角的大小进行实验，可以得出结论：反射角_________入射角；
（3）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中更容易观察光路。他很好奇这是如何做到的，于是拆开激光笔。如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，由于圆柱体对光有__________（选填“会聚”或“发散”）作用，最终使激光在光屏上展开得很宽。
20.
如图是“探究阿基米德原理”的实验，其步骤如下：
（1）如图甲所示，用弹簧测力计测出一满袋水的重力为2N（不计袋子厚度和重力）
（2）乙图，将水袋浸入水中，静止时弹簧测力计示数为1.2N，此时水袋所受浮力为________N；
（3）丙图，继续让水袋下沉，但未浸没，水袋所受浮力________（选填“变小”、“不变”或“变大”）；
（4）丁图，水袋浸没在水中，静止时弹簧测力计示数为0N。由此________（选填“能”或“不能”）
得到结论：此时水袋受到的浮力等于它排开水所受到的重力；
（5）设丙图中水袋受到的浮力为F浮，排开水所受到的重力为G排，则F浮__________G排（选填“=”或“≠
”）
21.
小聪用如图甲所示的电路“探究电流与电阻的关系”，电源电压为6V，滑动变阻器规格为“50Ω，2A”，有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。
（1）连接电路时，开关应______；
（2）将的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻______（选填“断路”或“短路”）；
（3）排除故障后，使电压表示数为U1，电流表示数如图乙，此时电流为______A，记下电压表、电流表的示数；
（4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。小聪发现当定值电阻为30Ω时，无法完成实验。为了让30Ω的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是______。（选填“A”、“B”或“C”）
A．在电路中多串联一个10Ω的电阻，其余操作不变
B．U1不变，改变电源电压，电源电压的取值范围是2V~4.4V
C．电源电压不变，改变U1的大小（视需要选取电压表、电流表量程），U1的取值范围是2.25V~6V
（5）实验完毕，得到结论：电压一定时，导体中的电流与导体的电阻成______比。
五、综合应用题（本大题共2小题，每小题9分，共18分，解答应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
22.
“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，在平直公路上匀速行驶1000m，用时50s，此过程中汽车牵引力做功1.5×106J，求满载时：
（1）汽车的总重力；
（2）汽车匀速行驶时的速度；
（3）汽车匀速行驶时所受的牵引力。
23.
图甲是某款电熨斗，图乙是其电路原理图。电源电压为220V，R1、R2为发热体。熨斗两挡功率分别为100W和500W，通过开关S实现温度控制，S闭合时为高温档。
（1）求R1的阻值；
（2）在使用过程中，若电熨斗10min消耗电能1.32×105J，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；
（3）为了适应不同室温和更多衣料，小明对电路做了改进，将R2换成滑动变阻器R3，如图丙所示，R1、R3均为发热体。假定电熨斗每秒钟散失的热量Q跟电熨斗表面温度与环境温度的温度差Δt
关系如图丁所示。在一个20℃的房间，要求电熨斗表面保持220℃不变，应将R3的阻值调为多大？
2021年岳阳市初中学业水平考试试卷
物理解析
温馨提示：
3.
本试卷共五大题，23道小题。满分100分，与化学合堂考试，考试时量各60分钟；
4.
本试卷分为试题卷和答题卡，所有答案必须填涂或填写在答题卡规定的答题区域内；
3.
考试结束，考生不得将试题卷、答题卡、草稿纸带出考场；
一、选择题（本大题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一个选项符合题意）
1.
“阳光大课间”增强了学生体质，丰富了校园生活。活动中涉及中学生的数据符合实际的是（　　）
A.
质量50kg
B.
体温50℃
C.
跑400m用时10s
D.
身高1.63cm
考点：测量长度、温度、质量、体积
专题：科学探究
分析：会测量长度、温度、质量、体积，知道常见的物理量和数值。
解答：正常的中学的质量约为50kg，步行速度约为1m/s；正常的体温为37℃。身高约为1.6m
。
故选A。
2.
在庆祝建党100周年歌唱比赛中，师生齐唱《把一切献给党》，抒发爱党、爱国之情。对于歌声描述正确的是（　　）
A.
伴奏的钢琴和圆号的音色是一样的
B.
歌声
传播不需要介质
C.
齐唱使得声音的音调更高
D.
歌声是由声带的振动产生的
考点：声的产生、传播、控制噪声、声的应用
专题：声现象
解析：声音是由于物体振动产生的，声音传播需要介质，真空不能传播；乐音有响度、音调、音色三特征，声音可以传播信息和能量。不同的乐器音色一般不同。人唱歌是由于声带振动而发声的。
故选D
。
3.
如图是用墨水成像观看日食的情景。在容器中装上黑墨水放在太阳下，通过水面可看到太阳的像。关于成像原理和成像特点，正确的是的（　　）
A.
平静的水面可以看做是平面镜
B.
这个像是光折射形成的
C.
这个像是实像
D.
这个像比太阳小
考点：光的直线传播、光的反射、光的折射；光的色散。
专题：光现象。
解答：这个实验中，平静的水面相当于平面镜，由于光的反射，日食通过平静的水面可以成像，这个像是与太阳等大的虚像。
故选A
。
4.
五月五，是端午，吃粽子，挂艾草，划龙舟。俗语中包含的物理知识，正确的是（　　）
A.
煮粽子是用做功的方法改变粽子的内能
B.
煮粽子的水沸腾后，继续吸热温度升高
C.
闻到艾草的气味，说明分子在水不停息地做无规则运动
D.
划龙舟时，桨对水有作用力，水对桨没有作用力
考点：分子动理论、内能、改变内能的方法、力的作用效果、力的性质
专题：热运动、机械运动
解析：A.
煮粽子是用热传递的方法改变粽子的内能
B.
煮粽子的水沸腾后，继续吸热温度不变
C.
闻到艾草的气味，说明分子在水不停息地做无规则运动
D.
划龙舟时，桨对水有作用力，水对桨也有作用力，力的作用是相互的
故选C。
5.
如图是孩了们玩权车的情景，蹬地后，人和车一起沿水平路面向前运动下列分析正确的是（　　）
A.
人对车的压力和人的重力是一对平衡力
B.
滑板车轮胎上有凹凸不平的花纹，是为了减小摩擦力
C.
停止蹬地后，车由于受到摩擦力会慢慢停下来
D.
车快速滑行时，若所有外力突然消失，车会立即停下来
考点：弹力、重力、
摩擦力、二力平衡、惯性
专题：机械运动、机械能
解析：A.
人对车的压力是由于挤压形变而产生的弹力，施力物体是人，受力物体是滑板车；人的重力是由于地球的吸引而产生的引力，施力物体是地球，受力物体是人，不是作用在同一个物体上的两个力，不是平衡力。
B.
滑板车轮胎上有凹凸不平的花纹，是为了增大摩擦力
C.
停止蹬地后，车由于受到摩擦力会慢慢停下来，力可以改变物体运动状态。
D.
车快速滑行时，若所有外力突然消失，由于惯性车会保持匀速直线运动不变。
故选C。
6.
生命离不开水，水是宝贵的资源。以下关于水的说法正确的是（　　）
A.
地面上的水变干了是升华现象
B.
冬天用热水袋取暖是利用水的比热容大
C.
水结冰过程需要吸热
D.
岳阳水资源丰富，我们不需要节约用水
考点：热现象
专题：物态变化
解析：物质有固态、液态、气态三种状态，物质从固态变成液态叫熔化，需要吸热；物质从液态变成气态叫汽化，需要吸热；物质从固态直接变成气态叫做升华，需要吸热；物质从液态变成固态叫做凝固，需要放热；物质从气态变成液态叫做液化，需要放热；物质从气态直接变成固态叫做凝华，需要放热。水的比热容较大，当吸收或放出相等的热量时，水的温度变化小。
故选B。
7.
“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是（　　）
A.
汽车超速、超载行驶
B.
用湿布擦拭工作中的台灯
C.
发生触电事故，第一时间切断电源
D.
一个插座上同时使用多个大功率用电器
考点：能源和安全
专题：电磁能、安全用电
解析：A.
汽车超速、超载行驶——质量越大、速度越大，动能越大。发生意外，危害大，同时，超载，对路面的压强过大，会损坏路面。
B.
用湿布擦拭工作中的台灯——不安全
C.
发生触电事故，第一时间切断电源——正确
D.
一个插座上同时使用多个大功率用电器——电功率越大，电压一定时，通过的电流越大，会超过电线通过的额定电流，烧杯绝缘皮，引起火灾。
故选C。
8.
2021年5月15日，祝融号火星车成功降落在火星上，实现了中国航天史无前例的突破。以下分析正确的是（　　）
A.
火星车与地球间通过超声波传递信息
B.
火星车在降落过程中相对火星是静止的
C.
火星车减速着陆过程动能不变
D.
火星车上的摄像头成像原理是凸透镜成像
考点：能源和信息
专题：电磁能、机械能、凸透镜成像
解析：A.
火星车与地球间通过电磁波传递信息
B.
火星车在降落过程中相对火星是运动的
C.
火星车减速着陆过程动能减小
D.
火星车上的摄像头成像原理是凸透镜成像——正确
故选D。
9.
小明两次分别用时60s、40s把同一捆书从一楼匀速搬上三楼，比较两次搬书过程对书做功和做功的功率，判断正确的是（　　）
A.
用时少的做功多
B.
用时少的做功功率大
C.
用时多的做功多
D.
用时多的做功功率大
考点：机械能
专题：功、功率
解析：当提升物体重力相同时，提升高度相同时，克服重力所做功相等，所用时间越短，做功越快，功率越大。
故选B。
10.
A中的杠杆和物体处于静止状态，B、C、D中的物体被匀速吊起，所有物体重力均为G，不计动滑轮重力、绳重和一切摩擦，则所用拉力F最小的是（　　）
A.
B.
C.
D.
考点：机械能
专题：简单机械
解析：当提升物体重力相同时，作用在杠杆上的力，动力×动力臂=阻力×阻力臂，A图中是费力杠杆；B图中是定滑轮，不计摩擦时，拉力F=G；C图中，直接作用在动滑轮上的绳子当有2段，所用拉力F为重力G的二分之一，D图中，直接作用在动滑轮上的绳子有3段，所用拉力为重力G的三分之一。
故选D。
11.
图甲，用手握住一个核桃很难将其捏破；图乙，将A、B两个核桃放在一起捏，A破了，B没破。下列说法正确的是（　　）
A.
两个核桃放在一起容易捏破，主要是因为增大了压力
B.
B给A的力大于A给B的力
C.
A、B接触处，A受到的压强大于B受到的压强
D.
A、B接触处，A受到的压强等于B受到的压强
考点：压力与压强
专题：机械能
解析：力的作用是相互的，相互作用的两个力的大小相等，方向相反，在同一直线上，分别作用在两个不同的物体上。当外界施加给物体的压强大于物体承受的压强，物体将受到损坏。
故选D。
12.
如图所示是检测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω
，滑动变阻器R2
的规格为“20Ω
1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）
A.
电压表示数变大，表示水流速度增大
B.
电流表示数变小，表示水流速度增大
C.
滑动变阻器允许接入电路的阻值范围为2.5Ω～20Ω
D.
电路消耗总功率的变化范围为1.35W～2.7W
考点：知道电压、电流和电阻。通过实验，探究电流与电压、电阻的关系。理解欧姆定律。流体压强。
专题：电磁能、机械能
解析：当水的流速增大时，探头上方的流速大，压强小，探头上升，滑动变阻器R2接入电路的电阻R2减小，R2?与R2串联，电路的总电阻减小，电压一定时，电路中总电流增大，电流表的示数增大，定值电阻R1两端的电压增大，变阻器R2两端电压减小，电压表V示数减小。反之，结果相反。
当电路中电流表示数为0.6A时，R1两端的电压U1=IR1=0.6A×5Ω=3V，变阻器R2两端的电压U2=U-U1=4.5V-3V=1.5V，变阻器R2接入电路的电阻R2=U2/I=1.5V/0.6A=2.5Ω。电路消耗的最大电功率P=UI=4.5V×0.6A=2.7W。
当电路中电压表示数为3V时，R1两端的电压U1=U-U2=4.5V-3V=1.5V，通过电路的电流I=U1/R1=1.5V/5Ω=0.3A，变阻器R2接入电路的电阻R2=U2/I=3V/0.3A=10Ω。电路消耗的最小电功率P=UI=4.5V×0.3A=1.35W。
综上所述，故选D。
二、填空题（本大题共4小题，每空2分，共16分）
13.
用天平测量一石块的质量，天平平衡时所用砝码及游码如图所示，则石块的质量为_________g，该石块的体积为10cm3，则石块密度是_________
g/cm3。
考点：物质
专题：物质的属性，质量及其测量
解析：物体所含物质的多少叫做质量，质量是物质的属性，与物质形状、物态和所处的空间位置无关。测量质量用天平，石块的质量m=25g+3.0g=28.0g，小石块的密度ρ=
m/V=28.0g/10cm3=2.8g/cm3。
故答案为：28、2.8。
14.
如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是_________（选填“电磁感应”或“磁场对电流的作用”）。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。
考点：电现象、磁场、电流的磁场、电磁感应、磁场对通电导体的作用。
专题：电磁能
解析：转动魔方时，它能发电，其原理是电磁感应，是机械能转化为电能。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的电源。
故答案为：电磁感应、电源。
15.
如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为_________V，灯的额定功率为_________W。
考点：知道电压、电流和电阻。通过实验，探究电流与电压、电阻的关系。理解欧姆定律。电功、电功率。
专题：电磁能
解析：由甲电路可知，灯泡L与滑动变阻器串联，电压表V1测量灯L两端等等电压，电压表V2测量滑动变阻器两端电压；由串联分压可知电源电压U=U1+U2=1V+9V=10V；当电流为0.8A时，灯泡正常发光，变阻器两端电压U2=3V，灯泡两端电压U额=U-U2=10V-3V=7V，灯泡的额定功率P额=U额I额=7V×0.8A=5.6W。
故答案为：10、5.6
。
16.
微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快速加热。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。
考点：电和磁
专题：电磁波、电路
解析：微波碰到金属会反射，但可以穿过玻璃、塑料、陶瓷等绝缘材料。在微波炉中不能选用铁质容器来加热饭菜。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切断电路。所以微波炉的安全锁与温控开关是串联的。
故答案为：不能
、
串联。
三、作图题（本大题共2小题，每小题3分，共6分，在答题卡上用铅笔作图，确定后用黑笔描黑）
17.
岳阳张超烈士纪念园中有一架歼-15舰载机模型，请用力的示意图表示该模型所受重力G。（O点为模型的重心）
考点：机械运动和力
专题：重力
解析：地面附近
物体由于地球的吸引而受到的力叫做重力，重力用符号G表示，重力的作用点在物体的重心，重力的方向竖直向下，重力的大小跟它的质量成正比。该模型的重力示意图如下图所示。
18.
如图所示，请根据小磁针指向确定电源a
端的极性（用“+”或“﹣”表示）。
（
）
考点：电和磁
专题：电流的磁场
解析：通电螺线管的磁场跟条形磁铁的磁场相似，其N、S极性跟电流的方向用安培定则来记忆：用右手握住螺线管，让四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的N极。
则答案如下图所示。
四、实验探究题（本大题共3小题，每空2分，共24分）
19.
如图甲，在“探究光的反射规律”实验中：
（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了_________（选填“漫”或“镜面”）反射；
（2）多次改变入射角的大小进行实验，可以得出结论：反射角_________入射角；
（3）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中更容易观察光路。他很好奇这是如何做到的，于是拆开激光笔。如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，由于圆柱体对光有__________（选填“会聚”或“发散”）作用，最终使激光在光屏上展开得很宽。
考点：光的传播
专题：光的反射
解析：（1）从纸板不同方向能看见入射光线，这是因为光在纸板上发生了漫反射；
（2）多次改变入射光线，可以得出反射角=入射角。
（3）透明圆柱体对光有会聚作用。
故答案为：（1）漫
（2）
等于
（3）会聚
20.
如图是“探究阿基米德原理”的实验，其步骤如下：
（1）如图甲所示，用弹簧测力计测出一满袋水的重力为2N（不计袋子厚度和重力）
（2）乙图，将水袋浸入水中，静止时弹簧测力计示数为1.2N，此时水袋所受浮力为________N；
（3）丙图，继续让水袋下沉，但未浸没，水袋所受浮力________（选填“变小”、“不变”或“变大”）；
（4）丁图，水袋浸没在水中，静止时弹簧测力计示数为0N。由此________（选填“能”或“不能”）
得到结论：此时水袋受到的浮力等于它排开水所受到的重力；
（5）设丙图中水袋受到的浮力为F浮，排开水所受到的重力为G排，则F浮__________G排（选填“=”或“≠
”）
考点：机械运动和力
专题：浮力
解析：（1）浸在水中的物体受到水竖直向上的浮力，浮力的大小F浮=G-F拉=2N-1.2N=0.8N；
（2）浸在水中的物体受到的浮力的大小与物体排开水的体积有关，排开水的体积增大，受到的浮力
增大。
（3）水袋在水中受到的浮力F浮=G-F拉=2N-0N=2N，水袋排开水的重力G排=G水=2N，能得出F浮=G排。
（4）物体在水中受到的浮力的大小等于物体排开水的重力。
故答案为：（1）0.8
（2）
变大
（3）能
（4）
=。
21.
小聪用如图甲所示的电路“探究电流与电阻的关系”，电源电压为6V，滑动变阻器规格为“50Ω，2A”，有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。
（1）连接电路时，开关应______；
（2）将5Ω的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻______（选填“断路”或“短路”）；
（3）排除故障后，使电压表示数为U1，电流表示数如图乙，此时电流为______A，记下电压表、电流表的示数；
（4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。小聪发现当定值电阻为30Ω时，无法完成实验。为了让30Ω的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是______。（选填“A”、“B”或“C”）
A．在电路中多串联一个10Ω的电阻，其余操作不变
B．U1不变，改变电源电压，电源电压的取值范围是2V~4.4V
C．电源电压不变，改变U1的大小（视需要选取电压表、电流表量程），U1的取值范围是2.25V~6V
（5）实验完毕，得到结论：电压一定时，导体中的电流与导体的电阻成______比。
考点：电磁能。
专题：探究电流与电阻的关系。
解答：（1）连接电路时，开关应该断开。
（2）将5Ω的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，表示电压表的+、-接线柱与电源的正极、负极连通，电流表始终无示数，其原因可能是定值电阻断路；
（3）排除故障后，使电压表示数为U1，电流表示数如图乙，此时电流为0.4A
。
（4）将5Ω
的电阻分别换成
10Ω、15Ω
、25Ω
、30Ω
的电阻，继续实验。小聪发现当定值电阻为30Ω
时，无法完成实验。为了让30Ω的电阻也能完成实验，由（2）可知定值电阻两端的电压U定=IR定=0.4A×5Ω=2V。变阻器两端的电压U变=U-U定=6V-2V=4V；由于串联电路电流处处相等，所以2:30=4：R变，R变=60，当定值电阻为30Ω时，变阻器接入电路的阻值应为60Ω，即当定值电阻的阻值增大到30Ω，与之串联的电阻应为60Ω才能分压；故A
方案可以；当U1=2.25V时，接入定值电阻R1=30Ω，与之分压U2=3.75V的电阻R2=50Ω，改变电压表、电流表的量程，故C方案可以；他设计B方案有错误的是电源电压偏低，电流大小，造成读数误差大而出错。
（5）电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）
断开
（2）
断路
（3）
0.4
（4）B
（5）反
五、综合应用题（本大题共2小题，每小题9分，共18分，解答应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
22.
“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，在平直公路上匀速行驶1000m，用时50s，此过程中汽车牵引力做功1.5×106J，，求满载时：
（1）汽车的总重力；
（2）汽车匀速行驶时的速度；
（3）汽车匀速行驶时所受的牵引力。
考点：重力的计算；速度的计算；功的计算。
专题：重力；速度；功。
解答：已知：汽车满载的质量m=1.6×103kg
。g=10N/kg，路程,s
=1000m，时间t=50s，牵引力做功W=1.5×106J。
求：（1）汽车的总重力G=？；（2）汽车匀速行驶速度v=？（3）牵引力F牵=？
解：（1）汽车的总重力：G=mg=1.6×103kg×10N/kg=1.6×104N；
（2）汽车匀速行驶速度v=s/t=1000m/50s
=20m/s。
（3）汽油匀速行驶牵引力等于水平阻力。
牵引力牵F=W/s=1.5×106J/1000m=1.5×103N。
答：（1）汽车总重力为1.6×104N；（2）汽车匀速行驶速度20m/s；（3）牵引力为1500N。
23.
图甲是某款电熨斗，图乙是其电路原理图。电源电压为220V，R1、R2为发热体。熨斗两挡功率分别为100W和500W，通过开关S实现温度控制，S闭合时为高温档。
（1）求R1的阻值；
（2）在使用过程中，若电熨斗10min消耗电能1.32×105J，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；
（3）为了适应不同室温和更多衣料，小明对电路做了改进，将R2换成滑动变阻器R3，如图丙所示，R1、R3均为发热体。假定电熨斗每秒钟散失的热量Q跟电熨斗表面温度与环境温度的温度差Δt
关系如图丁所示。在一个20℃的房间，要求电熨斗表面保持220℃不变，应将R3的阻值调为多大？
考点：电功、电功率的计算；并联电路的电流规律；欧姆定律的变形公式。
专题：计算题；电路和欧姆定律；电能和电功率。
解析：（1）R1与R2串联，开关S闭合时R2被短接，只有R1接入电路，是高温档。通过R1的电流I=P/U=500W/220V=50/22A，电阻R1阻值R1=U/I=220V/（50/22A）=
96.8Ω。
（2）电熨斗10min消耗了1.32×105J，电熨斗的平均电功率P=W/t=1.32×105J/600s=220W，大于100W，所以这段10min时间由高温档、低温档交替工作。
设高温档加热时间为t，低温档加热时间为600-t，则由500t+100(600-t)=1.32×105J，解之得t=180s。
高温档工作时间为180s，低温档工作时间为600s-180s=420s。
（3）在室温为20℃的房间，保持电熨斗的表面的温度为220℃，电熨斗发热温度Δ
t为200℃，由图丁可知，当温度Δt=200℃时，电熨斗每秒产生的热量Q=400J,电熨斗发热功率P=Q/t=400J/1s=400W；发热体的电阻R=U2/P=(220V)2/400W=121Ω，变阻器R3与R1串联，
R3=R-R1=121Ω-96.8Ω=24.2Ω。
答：（1）R1的电阻为96.8Ω；
（2）高温档工作时间为180s，低温档工作时间为420s；
（3）应将R3的电阻调为24.2Ω。
21世纪教育网
www.21cnjy.com
精品试卷·第
2
页
（共
2
页）
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
