人教版七年级上第1章 地球和地图第4节 地形图的判读 课件（共23张PPT）

第四节 地形图的判读
1.初步了解地图上等高线的基础知识。
2.在等高线地形图上，识别山峰、山脊、山谷，判读坡的陡缓，估算海拔与相对高度。
3.在地形图上识别五种主要的地形类型。

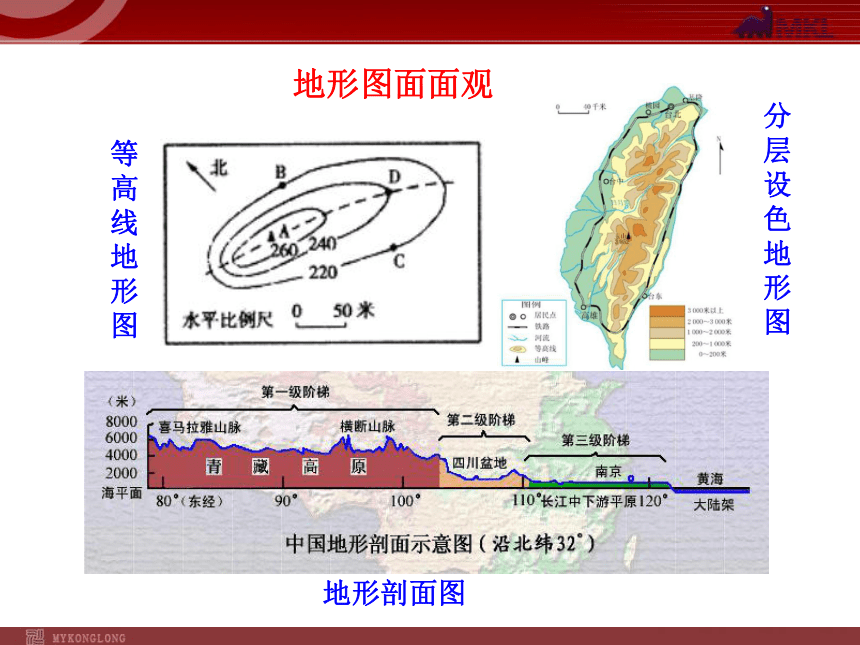

地形图面面观
等高线地形图
分层设色地形图
地形剖面图
什么是海拔、相对高度?

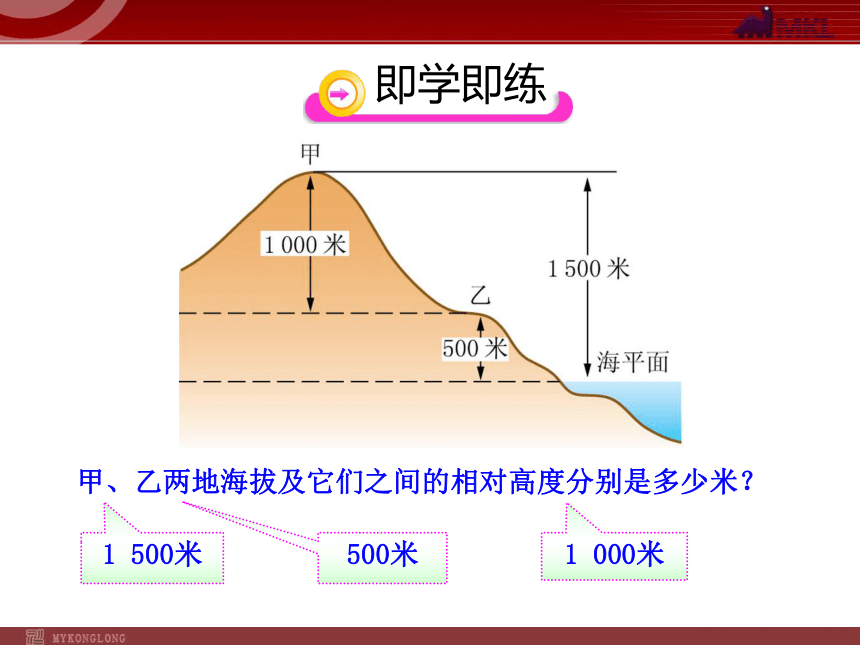

甲、乙两地海拔及它们之间的相对高度分别是多少米？
1 500米
500米
1 000米
即学即练
等高线的绘制

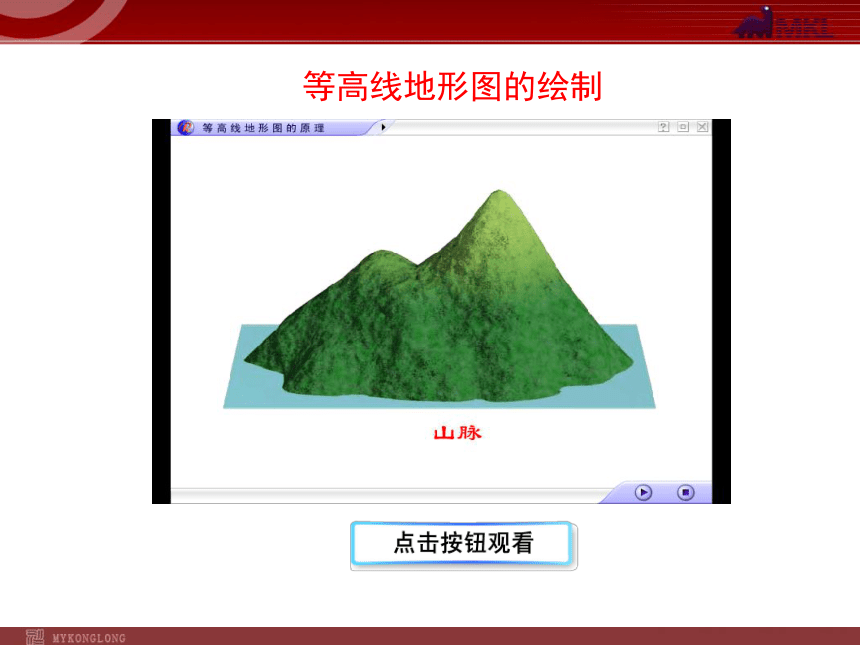

等高线地形图的绘制
山顶A
山顶B
山脚C
山脚D
鞍部
缓坡
陡坡
等高线分布的疏密与坡度陡缓有什么关系？
结论：坡陡的地方，等高线密集;坡缓的地方，等高线稀疏。
观察与思考
点击图片观看
山峰
山脊
山谷
陡崖
C 因为从C到A比从B到A的坡度缓（等高线比较稀疏）
D
读等高线地形图解决问题。
从B处和C处上山到A点，哪里更容易？
为什么？
位于山脊线上的是哪个点？
做一做
高原
平原
五种基本地形:高原、平原、山地、丘陵、盆地
山地
丘陵
盆地
宽广平坦
四周高中间低
地势起伏较大
具有耸立的山峰，陡峭的山坡
面积较大，外围较陡，内部起伏较为和缓
地形特点
200米以下
不一定
500米以下
500米以上
500米以上
海拔
平原
盆地
丘陵
山地
高原
五种基本地形特征
归纳小结
五种基本地形的形态及其等高线的表示
观察与思考
课后阅读课本后面的世界地形图,体会五种地形的不同表现形式
地形剖面图的绘制
海拔/米
300
200
100
0
﹣100
﹣200
B
B
地形图的判读
地形图，不难读，看好颜色和标注；
向低凸出是山脊，向高凸出是山谷；
分布密集是陡坡，缓坡分布较稀疏；
高原平原都平坦，高低要靠颜色辨；
坡度陡缓和高低，山地丘陵来辨析；
沿着剖线作剖面，高低陡缓特直观。
山顶
鞍部
山谷
山脊
盆地
陡崖
南
东 西
单位：米
