第2节 生活中的透镜
题组1 照相机的原理及调节方法
1.关于照相机,下列说法正确的是
( )
A.感光胶片上所成的像是缩小的虚像
B.感光胶片上所成的像是放大的实像
C.照相机的镜头相当于一个凹透镜
D.照相机的镜头相当于一个凸透镜
2.利用小孔成像的原理,可以制成“针孔照相机”(图1),关于“针孔照相机”和一般照相机的比较,下列说法错误的是
( )
图1
A.它们所成的像均为倒立的实像
B.它们所成像的大小都可以在一定范围内调节
C.它们都是利用光的直线传播的特点而成像的
D.它们所成的像都是由实际光线会聚而成的
3.近期流行的“自拍神器”给旅行者自拍带来方便。如图2所示,与直接拿手机自拍相比,利用自拍杆可以 物距(景物到镜头的距离),减小人像的大小,从而 取景范围,取得更好的拍摄效果。(均选填“增大”或“减小”)?
图2
题组2 投影仪的原理及调节方法
4.如图3所示是物体通过投影仪在屏幕上成的像,所成的像是
( )
图3
A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、缩小的虚像
D.正立、等大的虚像

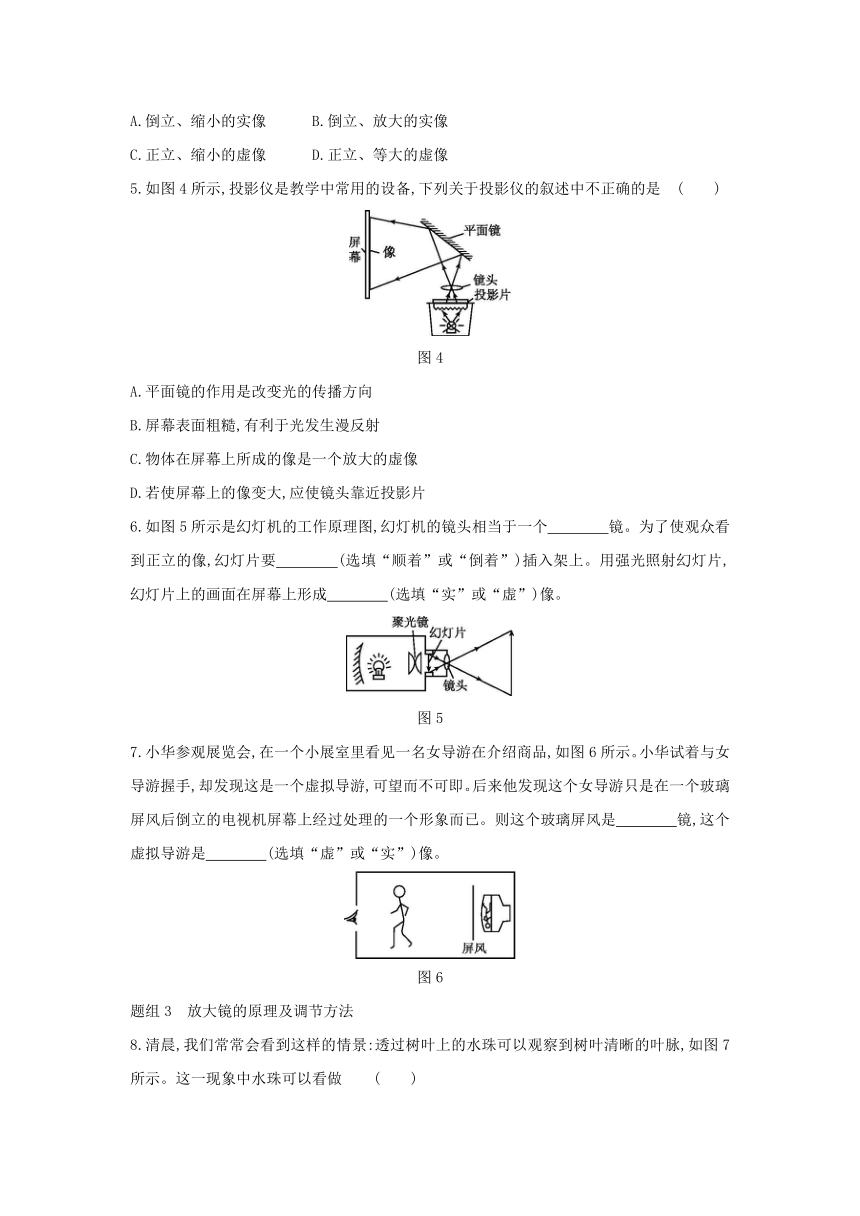

5.如图4所示,投影仪是教学中常用的设备,下列关于投影仪的叙述中不正确的是
( )
图4
A.平面镜的作用是改变光的传播方向
B.屏幕表面粗糙,有利于光发生漫反射
C.物体在屏幕上所成的像是一个放大的虚像
D.若使屏幕上的像变大,应使镜头靠近投影片
6.如图5所示是幻灯机的工作原理图,幻灯机的镜头相当于一个 镜。为了使观众看到正立的像,幻灯片要 (选填“顺着”或“倒着”)插入架上。用强光照射幻灯片,幻灯片上的画面在屏幕上形成 (选填“实”或“虚”)像。?
图5
7.小华参观展览会,在一个小展室里看见一名女导游在介绍商品,如图6所示。小华试着与女导游握手,却发现这是一个虚拟导游,可望而不可即。后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已。则这个玻璃屏风是 镜,这个虚拟导游是 (选填“虚”或“实”)像。?
图6
题组3 放大镜的原理及调节方法

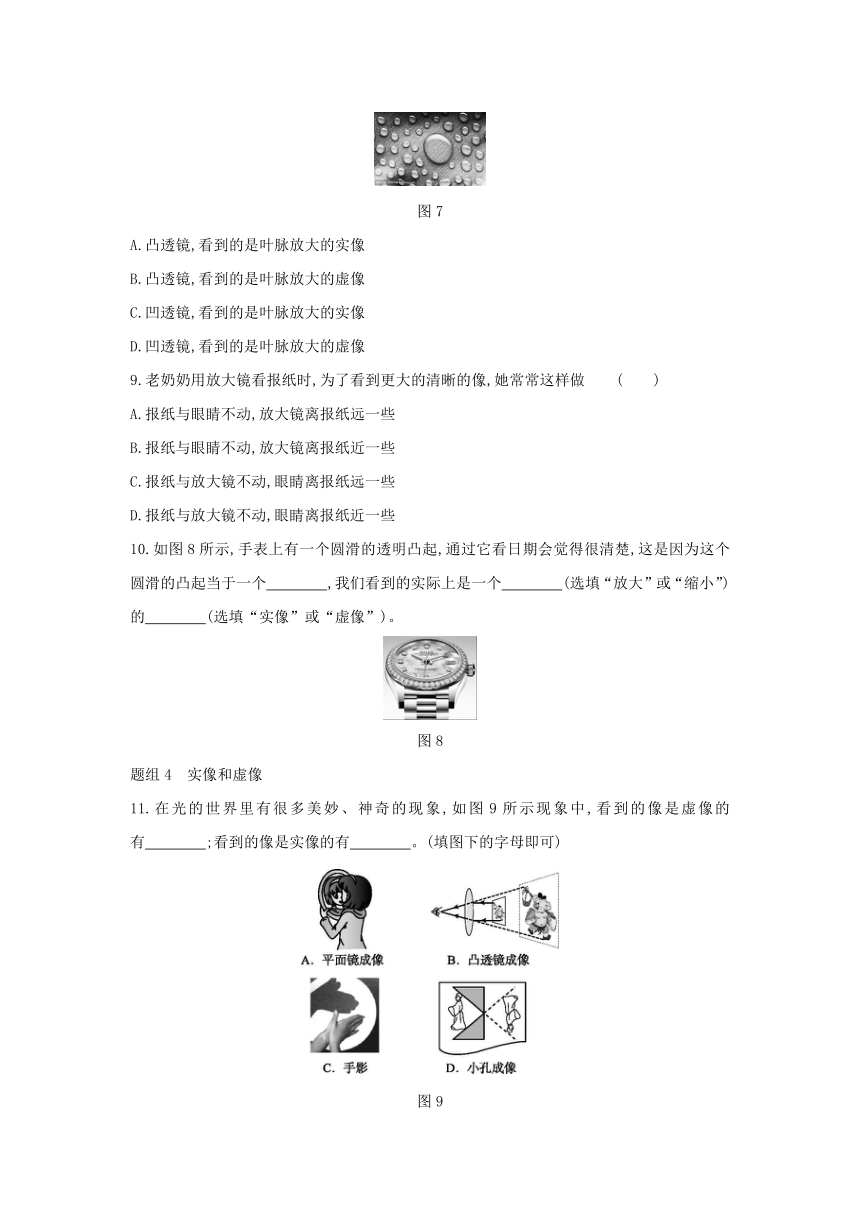

8.清晨,我们常常会看到这样的情景:透过树叶上的水珠可以观察到树叶清晰的叶脉,如图7所示。这一现象中水珠可以看做
( )
图7
A.凸透镜,看到的是叶脉放大的实像
B.凸透镜,看到的是叶脉放大的虚像
C.凹透镜,看到的是叶脉放大的实像
D.凹透镜,看到的是叶脉放大的虚像
9.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,她常常这样做
( )
A.报纸与眼睛不动,放大镜离报纸远一些
B.报纸与眼睛不动,放大镜离报纸近一些
C.报纸与放大镜不动,眼睛离报纸远一些
D.报纸与放大镜不动,眼睛离报纸近一些
10.如图8所示,手表上有一个圆滑的透明凸起,通过它看日期会觉得很清楚,这是因为这个圆滑的凸起当于一个 ,我们看到的实际上是一个 (选填“放大”或“缩小”)的 (选填“实像”或“虚像”)。?
图8
题组4 实像和虚像
11.在光的世界里有很多美妙、神奇的现象,如图9所示现象中,看到的像是虚像的有 ;看到的像是实像的有 。(填图下的字母即可)?
图9
12.像的成因有三个:直线传播成像、反射成像和折射成像,所成的像有实像和虚像两种。关于下面所列举的成像实例:①针孔照相机内所成的像;②在潜望镜中看到的景物的像;③放大镜中看到的物体的像;④幻灯机屏幕上的像;⑤汽车观后镜中的像。下列说法中正确的是
( )
A.属于实像的是①⑤
B.属于虚像的是②③④
C.属于实像的是①④
D.属于虚像的是①②③
13.关于虚像和实像,下列判断正确的是
( )
A.实像能用光屏承接,虚像不能用光屏承接
B.虚像是人的幻觉,并没有光进入人的眼睛,实像则相反
C.平面镜成的一定是虚像,凸透镜成的一定是实像
D.成实像时,物体和实像在镜的两侧;成虚像时,物体和虚像在镜的同侧
【能力提升】
14.游乐园中,小明用照相机对图10中的景物拍照,底片上所成的像是图11中的(不考虑大小)
( )
图10
图11
15.一名同学用老式照相机拍摄自己在平面镜中的像,其结果是
( )
A.拍摄不出,因为平面镜成的是虚像
B.拍摄不出,因为平面镜发生的是镜面反射
C.能拍摄出,但胶片上的像与人上下相反
D.能拍摄出,但胶片上的像与人上下、左右均相反
参考答案
1.D 2.C
3.增大 增大
4.B
5.C
6.凸透 倒着 实
7.凸透 实 [解析]
根据电视机中的画面与小华看到的“像”的关系可知,电视机中的画面经过屏风这个“镜”后成倒立、放大的像,且电视机中的画面与小华看到的“像”又在屏风这个“镜”的两侧,由此可知,玻璃屏风是一个凸透镜,虚拟导游是实像。
8.B [解析]
透明的物体都可以制成凸透镜,尽管材料不同,但是对光的作用和成像情况都是相同的。露珠中间厚、边缘薄,形成一个水凸透镜,叶脉经水凸透镜成正立、放大的虚像,和放大镜的原理是相同的。
9.A [解析]
放大镜成正立、放大的虚像,物体离焦点越近时,像越大,故为了看到更大的清晰的像,应保持报纸与眼睛不动,放大镜离报纸远一些。
10.凸透镜(放大镜) 放大 虚像
11.A、B D
12.C [解析]
①针孔照相机利用小孔成像原理,因此成的是实像,它是光的直线传播形成的;
②从潜望镜中观察景物,观察到的是虚像,利用的是平面镜成像原理,是光的反射形成的;
③放大镜是利用凸透镜成正立、放大的虚像工作的,是光的折射形成的;
④幻灯机是利用凸透镜成倒立、放大的实像工作的,是光的折射形成的;
⑤汽车观后镜是一个凸面镜,从观后镜中看到的是物体的虚像,是光的反射形成的。
综上所述,属于实像的是①④;属于虚像的是②③⑤。
13.A
14.C [解析]
根据照相机的成像原理可知,底片上得到的是一个倒立、缩小的实像。
15.C [解析]
人在平面镜中所成的像是由反射光线的反向延长线相交而成的,这些反射光线能进入照相机,对胶片曝光,所以用照相机能拍摄出人在平面镜中的像;当用照相机拍摄人在平面镜中的像时,人在平面镜中的像就是照相机的成像物体,根据平面镜和照相机的成像原理,人在平面镜中的像与人左右相反,人在平面镜中的像与照相机胶片上的像上下相反,左右相反。所以,照相机胶片上的像与人相比是上下相反,左右不变。
