中小学教育资源及组卷应用平台
18.2.3
电功率同步练习之动态电路分析
一、选择题
1.在如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片P向左滑动时,下列判断正确的是
(
)
A.电流表的示数减小,电压表的示数增大
B.电流表的示数增大,电压表的示数减小
C.定值电阻R消耗的功率增大
D.电路消耗的总功率不变
2.小明同学设计了一盏可调亮度的简易台灯.如图所示为电路原理图,其中L为小灯泡,R为滑动变阻器,E为电压保持不变且低于安全电压的电源,S为开关.关于这盏台灯,下列说法中正确的是(
)
A.滑片P由a滑向b的过程中,灯泡变亮,电路消耗的总功率变大
B.滑片P由a滑向b的过程中,灯泡变亮,电路消耗的总功率变小
C.滑片P由b滑向a的过程中,灯泡变亮,电路消耗的总功率变大
D.滑片P由b滑向a的过程中,灯泡变亮,电路消耗的总功率变小
第1题图
第2题图
第3题图
第4题图
3.如图所示的电路中,电源电压不变,当滑动变阻器的滑片P向右移动时,下列说法正确的是
(
)
A.电压表的示数变大
B.电流表的示数不变
C.小灯泡变亮
D.电路的总功率变小
4.如图所示,是某煤气泄漏检测装置的简化电路,其中电源电压保持不变,R0为定值电阻,R为气体传感器电阻,其阻值随煤气浓度的增大而减小,闭合开关.下列说法中正确的是
(
)
A.煤气浓度增大时,电流表的示数将变小
B.煤气浓度增大时,电压表的示数将变小
C.煤气浓度减小时,电路消耗的电功率将变小
D.煤气浓度减小时,电压表与电流表示数的比值将变大
5.(多选)如图所示,灯泡L标有“3V
3W”的字样.只闭合开关S,滑片P移到某一位置时,灯泡L正常发光,再闭合开关S1,下列说法正确的是(
)
A.电压表示数增大,电流表示数也增大
B.小灯泡发光变暗
C.要使灯泡L正常发光,应向左适当移动滑片P
D.要使灯泡L正常发光,应向右适当移动滑片P
6.如图所示,当开关S闭合时,灯L1与L2都能正常发光;当开关S断开后,下列说法中正确的是(
)
A.灯L1变暗
B.灯L1变亮
C.电路中总电阻变小
D.电路中消耗的总功率变大

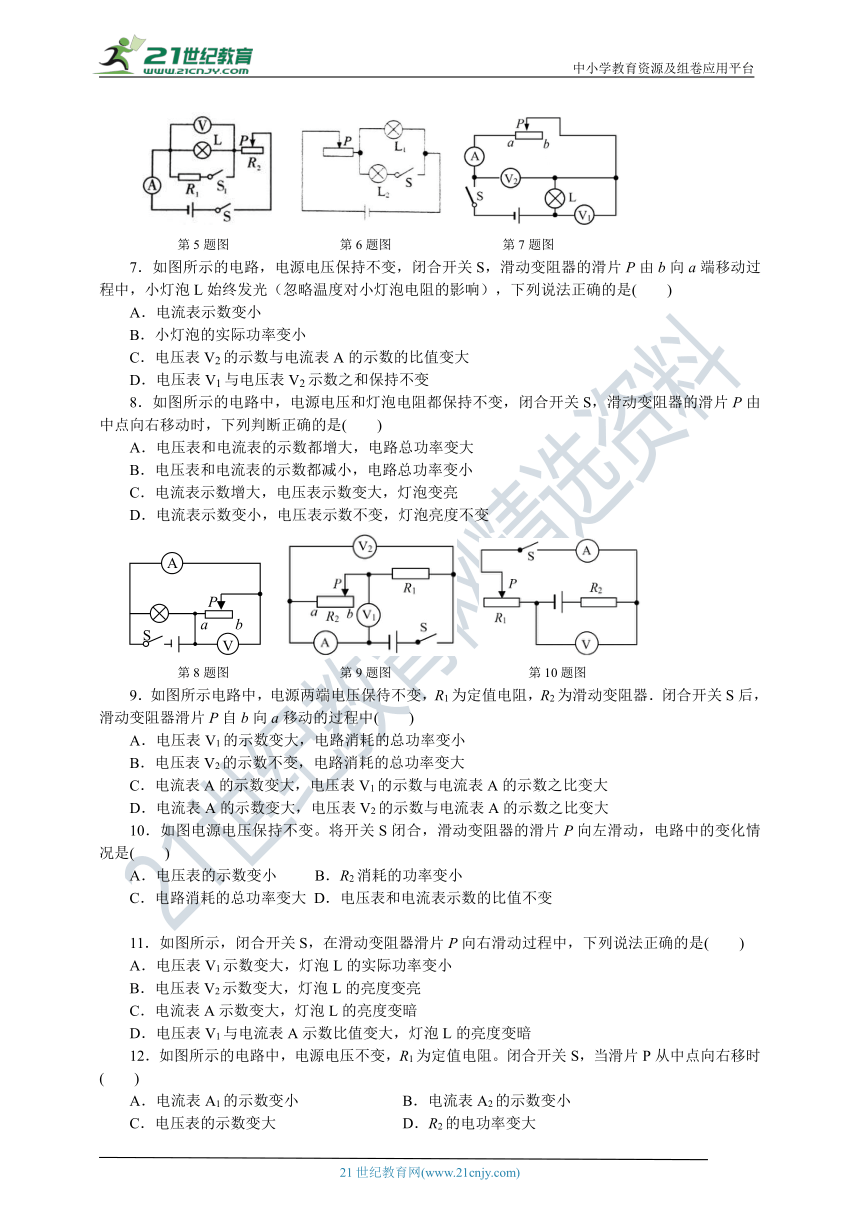

第5题图
第6题图
第7题图
7.如图所示的电路,电源电压保持不变,闭合开关S,滑动变阻器的滑片P由b向a端移动过程中,小灯泡L始终发光(忽略温度对小灯泡电阻的影响),下列说法正确的是(
)
A.电流表示数变小
B.小灯泡的实际功率变小
C.电压表V2的示数与电流表A的示数的比值变大
D.电压表V1与电压表V2示数之和保持不变
8.如图所示的电路中,电源电压和灯泡电阻都保持不变,闭合开关S,滑动变阻器的滑片P由中点向右移动时,下列判断正确的是(
)
A.电压表和电流表的示数都增大,电路总功率变大
B.电压表和电流表的示数都减小,电路总功率变小
C.电流表示数增大,电压表示数变大,灯泡变亮
D.电流表示数变小,电压表示数不变,灯泡亮度不变
第8题图
第9题图
第10题图
9.如图所示电路中,电源两端电压保待不变,R1为定值电阻,R2为滑动变阻器.闭合开关S后,滑动变阻器滑片P自b向a移动的过程中(
)
A.电压表V1的示数变大,电路消耗的总功率变小
B.电压表V2的示数不变,电路消耗的总功率变大
C.电流表A的示数变大,电压表V1的示数与电流表A的示数之比变大
D.电流表A的示数变大,电压表V2的示数与电流表A的示数之比变大
10.如图电源电压保持不变。将开关S闭合,滑动变阻器的滑片P向左滑动,电路中的变化情况是(
)
A.电压表的示数变小
B.R2消耗的功率变小
C.电路消耗的总功率变大
D.电压表和电流表示数的比值不变
11.如图所示,闭合开关S,在滑动变阻器滑片P向右滑动过程中,下列说法正确的是(
)
A.电压表V1示数变大,灯泡L的实际功率变小
B.电压表V2示数变大,灯泡L的亮度变亮
C.电流表A示数变大,灯泡L的亮度变暗
D.电压表V1与电流表A示数比值变大,灯泡L的亮度变暗
12.如图所示的电路中,电源电压不变,R1为定值电阻。闭合开关S,当滑片P从中点向右移时(
)
A.电流表A1的示数变小
B.电流表A2的示数变小
C.电压表的示数变大
D.R2的电功率变大
第11题图
第12题图
第13题图
13.
(多选)
如图所示,电源电压为6V保持不变,忽略温度对灯丝电阻的影响。闭合开关S,在保证各元件安全的条件下,向右调节滑动变阻器的滑片。下列分析中正确的是(
)
A.电流表A的示数变大,电压表V2的示数变大
B.小灯泡和滑动变阻器并联
C.小灯泡变亮
D.当电压表V1的示数为3V时,小灯泡和滑动变阻器的电功率相同
14.(多选)
如图所示电路,电源电压恒为3V.小灯泡L标有“2.5V”字样,忽略温度对灯丝电阻的影响。闭合开关S,将滑动变阻器的滑片P由a端向b端移动的过程中,小灯泡L始终发光,则下列说法正确的是(
)
A.电流表A的示数变大
B.小灯泡L的实际功率变大
C.电压表V1与电压表V2的示数之和保持不变
D.电压表V2的示数与电流表A的示数的比值变大
第14题图
第15题图
15.(多选)如图所示,电源电压不变,定值电阻R0的电功率为P0,滑动变阻器的电功率为P,当滑动变阻器的滑片P由a端滑向b端的过程中,下列说法中正确的是(
)
A.电压表V1的示数不变
B.电压表V1的示数变大
C.电压表V2的示数变小
D.P0/P变小
16.
二、填空题
17.如图所示的电路,电源电压恒定不变,闭合开关S1后再闭合开关S2,电压表的示数将______,电路的总功率将______,电压表示数与电流表示数的比值将_____
(以上均选填“变大”、“变小”或“不变”).若互换电压表和电流表的位置,再闭合
开关S1、S2的情况下,______表将会烧坏.
18.如图所示,电源电压不变.闭合开关S,滑动变阻器的滑片向左移动过程中,灯泡L的亮度将_______(选填“变亮”、“变暗”或“不变”),电流表A1的示数将______(选填“变大”、“变小”或“不变”),电压表V的示数与电流表A2示数的比值将______
(选填“变大”、“变小”或“不变”).
第17题图
第18题图
第19题图
第20题图
19.如图所示,电源电压保持不变,将开关闭合,将滑动变阻器的滑片向a端移动的过程中,则灯泡会______(选填“变亮”或“变暗”),电压表的示数将______,电压表示数与电流表示数之比将______,整个电路消耗的总功率将_____
(后三空均选填“变大”、“变小”或“不变”).
20.如图所示电路,滑动变阻器的滑片位于中点,闭合开关,滑片向左移动时,灯泡的亮度将______(选填“变亮”、“变暗”或“不变”),电流表A1的示数将______,电压表示数与电流表A2示数的比值将_______(以上两空均选填“变大”、“变小”或“不变”)
参考答案
一、选择题
1、A
2、C
3、D
4、C
5、BC
6、B
7、D
8、D
9、B
10、B
11、D
12、B
13、CD
14、ABC
15、ACD
16、C
二、填空题
17、变大
变大
不变
电流
18、不变
变小
变大
19、变亮
变小
变小
变大
20、不变
不变
变大
