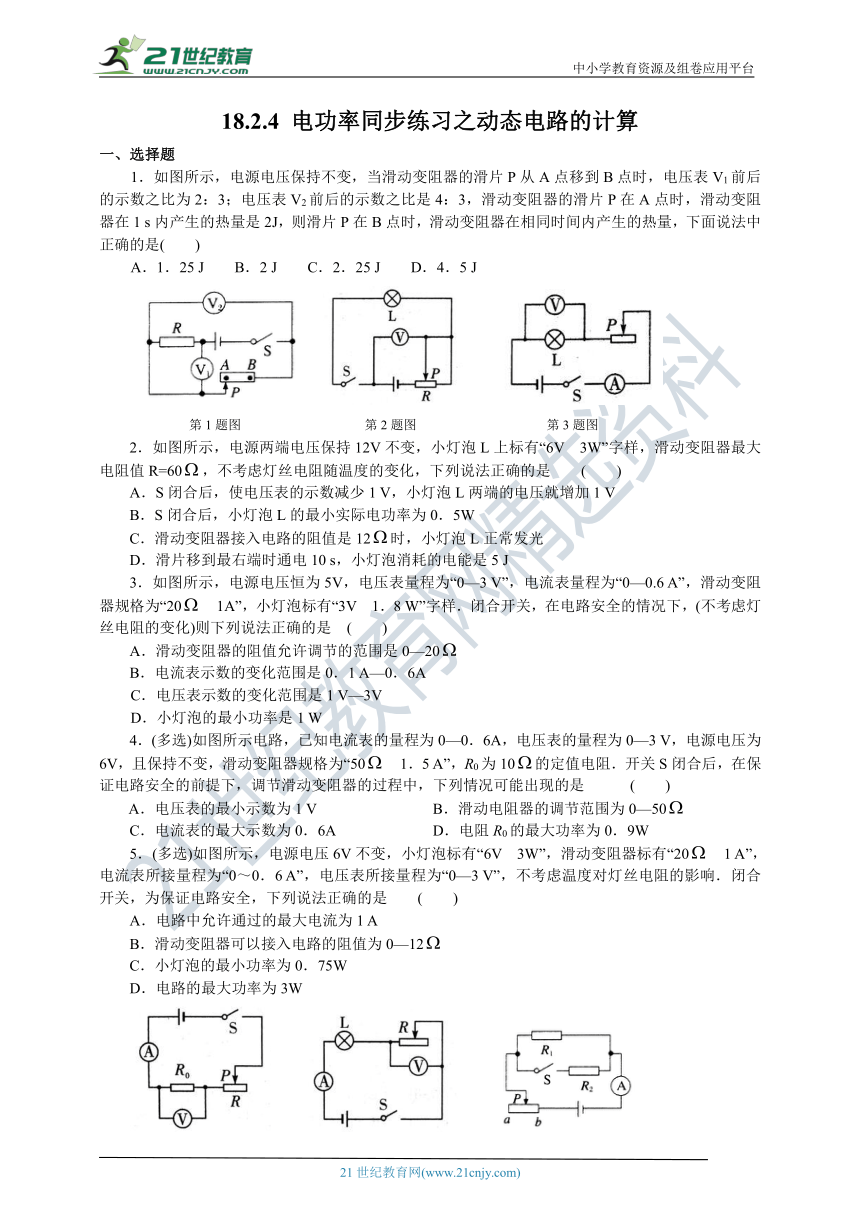

18.2.4 电功率同步练习之动态电路的计算（含答案）

中小学教育资源及组卷应用平台
18.2.4
电功率同步练习之动态电路的计算
一、选择题
1．如图所示，电源电压保持不变，当滑动变阻器的滑片P从A点移到B点时，电压表V1前后的示数之比为2：3；电压表V2前后的示数之比是4：3，滑动变阻器的滑片P在A点时，滑动变阻器在1
s内产生的热量是2J，则滑片P在B点时，滑动变阻器在相同时间内产生的热量，下面说法中正确的是(
)
A．1．25
J
B．2
J
C．2．25
J
D．4．5
J
第1题图
第2题图
第3题图
2．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V
3W”字样，滑动变阻器最大电阻值R=60，不考虑灯丝电阻随温度的变化，下列说法正确的是
(
)
A．S闭合后，使电压表的示数减少1
V，小灯泡L两端的电压就增加1
V
B．S闭合后，小灯泡L的最小实际电功率为0．5W
C．滑动变阻器接入电路的阻值是12时，小灯泡L正常发光
D．滑片移到最右端时通电10
s，小灯泡消耗的电能是5
J
3．如图所示，电源电压恒为5V，电压表量程为“0—3
V”，电流表量程为“0—0.6
A”，滑动变阻器规格为“20
1A”，小灯泡标有“3V
1．8
W”字样．闭合开关，在电路安全的情况下，(不考虑灯丝电阻的变化)则下列说法正确的是
(
)
A．滑动变阻器的阻值允许调节的范围是0—20
B．电流表示数的变化范围是0．1
A—0．6A
C．电压表示数的变化范围是1
V—3V
D．小灯泡的最小功率是1
W
4．(多选)如图所示电路，已知电流表的量程为0—0．6A，电压表的量程为0—3
V，电源电压为6V，且保持不变，滑动变阻器规格为“50
1．5
A”，R0为10的定值电阻．开关S闭合后，在保证电路安全的前提下，调节滑动变阻器的过程中，下列情况可能出现的是
(
)
A．电压表的最小示数为1
V
B．滑动电阻器的调节范围为0—50
C．电流表的最大示数为0．6A
D．电阻R0的最大功率为0．9W
5．(多选)如图所示，电源电压6V不变，小灯泡标有“6V
3W”，滑动变阻器标有“20
1
A”，电流表所接量程为“0～0．6
A”，电压表所接量程为“0—3
V”，不考虑温度对灯丝电阻的影响．闭合开关，为保证电路安全，下列说法正确的是
(
)
A．电路中允许通过的最大电流为1
A
B．滑动变阻器可以接入电路的阻值为0—12
C．小灯泡的最小功率为0．75W
D．电路的最大功率为3W

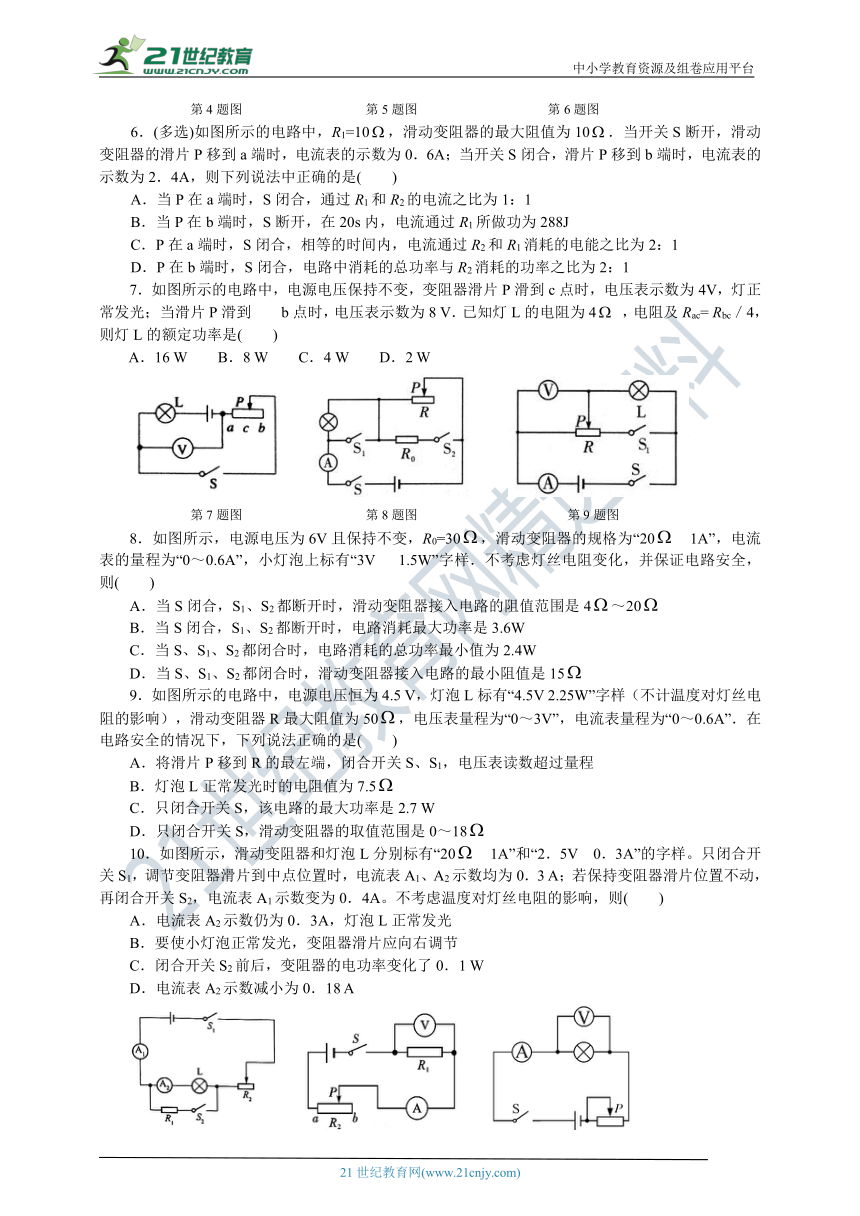

第4题图
第5题图
第6题图
6．(多选)如图所示的电路中，R1=10，滑动变阻器的最大阻值为10．当开关S断开，滑动变阻器的滑片P移到a端时，电流表的示数为0．6A；当开关S闭合，滑片P移到b端时，电流表的示数为2．4A，则下列说法中正确的是(
)
A．当P在a端时，S闭合，通过R1和R2的电流之比为1：1
B．当P在b端时，S断开，在20s内，电流通过R1所做功为288J
C．P在a端时，S闭合，相等的时间内，电流通过R2和R1消耗的电能之比为2：1
D．P在b端时，S闭合，电路中消耗的总功率与R2消耗的功率之比为2：1
7．如图所示的电路中，电源电压保持不变，变阻器滑片P滑到c点时，电压表示数为4V，灯正常发光；当滑片P滑到
b点时，电压表示数为8
V．已知灯L的电阻为4
，电阻及Rac=
Rbc／4，则灯L的额定功率是(
)
A．16
W
B．8
W
C．4
W
D．2
W
第7题图
第8题图
第9题图
8．如图所示，电源电压为6V且保持不变，R0=30，滑动变阻器的规格为“20
1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V
1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则(
)
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4～20
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15
9．如图所示的电路中，电源电压恒为4.5
V，灯泡L标有“4.5V
2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是(
)纪
教育网
A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程
B．灯泡L正常发光时的电阻值为7.5
C．只闭合开关S，该电路的最大功率是2.7
W
D．只闭合开关S，滑动变阻器的取值范围是0～18
10．如图所示，滑动变阻器和灯泡L分别标有“20
1A”和“2．5V
0．3A”的字样。只闭合开关S1，调节变阻器滑片到中点位置时，电流表A1、A2示数均为0．3
A；若保持变阻器滑片位置不动，再闭合开关S2，电流表A1示数变为0．4A。不考虑温度对灯丝电阻的影响，则(
)
A．电流表A2示数仍为0．3A，灯泡L正常发光
B．要使小灯泡正常发光，变阻器滑片应向右调节
C．闭合开关S2前后，变阻器的电功率变化了0．1
W
D．电流表A2示数减小为0．18
A
第10题图
第11题图
第12题图
11．如图所示电路中,
电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），闭合开关S，当滑片P在b端时，电流表示数为0.2A，R2消耗的电功率为2W；当滑片P移动至某一位置时，电流表示数为0.5A，R2消耗的电功率为3.5W，则当滑片P从a移到b的过程中(
)
A．电压表示数变化了12V
B．电流表示数变化了1.2A
C．R1消耗的电功率变化了5W
D．电路消耗的总功率变化了12W
12．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω
1A”，灯泡标有“3V
1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是(
)
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0.1A～0.6A
C．电压表示数的变化范围是1.5V～3V
D．灯泡的最小功率是0.2W
二、填空题
13．如图所示电路中，A、B两点间的电压保持不变，调节滑动变阻器R使电压表示数为10V时，变阻器R消耗的电功率为10W；调节滑动变阻器R使电压表的示数为5
V时，变阻器R消耗的电功率为7．5
W，则A、B两点间的电压UAB是_______V，定值电阻R0的阻值是______．
14．如图所示，灯泡L标有“12V
24W”字样，变阻器标有“12
l
A'’字样，若已知电源电压12V，且保持不变。滑动变阻器滑片P在移动过程中电压表示数的最大值为_______V，最小值为_______V．
15．如图所示，灯L上标有“6V
3W”字样，电源电压为8V恒定不变，若要使滑动变阻器的滑片P无沦在什么位置灯L两端的电压能在3~6V间变化，则定值电阻R的阻值应为______，滑动变阻器的最大阻值R0为______．
第13题图
第14题图
第15题图
16．如图所示，电源电压恒定，R1=20，闭合开关S，断开开关S1，电流表示数是0．3A；若再闭合S1，发现电流表的示数变化了0．2A，则R1与
R2的电阻之比为______，R2消耗的电功率为______W。
17．如图，电源电压保持不变，电阻R1=1，R2=2，当S1、S2都断开时，电流表A的示数为2A，若通电30s，电路中消耗的总电能为_______J，当S1、S2由都断开变为都闭合时，电流表A的示数变化了1．5A，则电阻R3=______，此时电路的总功率为_______W．
第16题图
第17题图
第18题图
18．如图所示，电源电压为9V，R0=60，滑动变阻器及的规格为“50
2A”，电流表的量程为“0--0．6A”，小灯泡标有“6V
3W”字样．不考虑灯丝电阻变化，并保证电路安全，则当开关S闭合，S1、S2断开，滑动变阻器连入电路中阻值最小时，灯与滑动变阻器两端的电压之比是_______；当开关S、S1、S2都闭合且电路消耗的总功率最大时，滑动变阻器连入电路中的阻值是______．
19．如图所示的电路中，电源电压保持不变，R1=30，闭合S1、S2，断开S3时，电流表示数为0.4A，则此时R1两端的电压为______V．当S1、S2、S3都闭合时，R1的电功率为P1；闭合S1、S3，断开S2时，R1的电功率为P1的9/16；则R2的电阻为______。
第19题图
20．如图所示，电源电压为18
V且保持不变，电压表的量程为0～15
V，电流表的量程为0～0．6
A，滑动变阻器的最大阻值100，小灯泡L标有“6V
3W”字样，闭合开关S，当灯泡正常发光时，滑动变阻器的功率为_____W。若灯泡的电阻不变，在保证电路各元件安全的情况下，滑动变阻器连入电路中的阻值变化范围为_____。
21．如图所示，电源电压为6
V，滑动变阻器R
'的最大阻值为30
，当滑动变阻器R
'的滑片P在最右端时，电压表的示数为1．5
V，则小灯泡L的电阻是_____。当滑动变阻器的滑片P移到a点时，电压表的示数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb。若Ua：Ub＝2：3，pa：pb＝8：9，则滑动变阻器的滑片P在a、b两点时连入电路的电阻变化了_____
(不计灯丝电阻随温度的变化)。
22．如图所示的电路中，电源电压、灯丝电阻都保持不变.灯L标有“6V
3W”字样，灯泡的电阻_____Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5~8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是_____V．
第22题图
第23题图
第24题图
23．如图，电源电压恒定，灯L的规格为“24V
72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，在电路安全的前提下，操作如下：当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L和滑动变阻器的总功率为9.72W；当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4．己知P1∶P4=5∶6，I2∶I3=10∶9，则灯L的电阻为_____Ω，I1∶I4=_____，当滑动变阻器R2的阻值为_____Ω时，该电路消耗的功率最小．
三、计算题
24．如图所示是某电器设备内的一部分电路，电源电压恒为12
V，R1为定值电阻，R2为标有“100
0.5A”字样的滑动变阻器。R3为标有“3
V
0．9
W”字样的定值电阻。当开关同时闭合时，电流表的示数为0．3
A，求R1的阻值及这种情况下整个电路可能消耗的最小功率。当闭合S，断开S1、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围。
参考答案
一、选择题
1、C
2、C
3、C
4、AD
5、BCD
6、ABD
7、A
8、D
9、D
10、D
11、D
12、D
二、填空题
13、20
10
14、12
4
15、4
16
16、2:3
1.2
17、360
12
21
18、2:1
20
19、12
10
20、6
24—60
21、10
10
22、12
9
23、8
5∶6
40
三、计算题
24、5.04W
30—100
