中小学教育资源及组卷应用平台

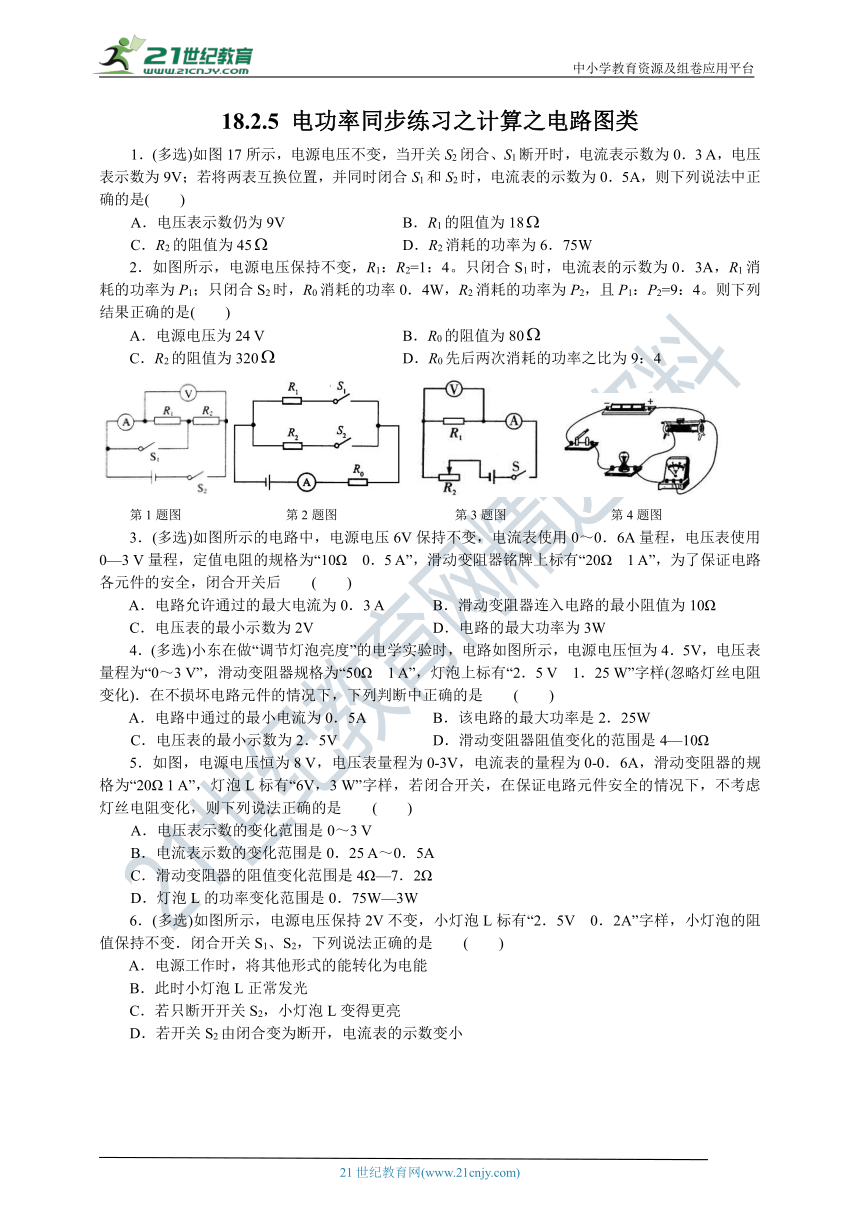

18.2.5
电功率同步练习之计算之电路图类
1.(多选)如图17所示,电源电压不变,当开关S2闭合、S1断开时,电流表示数为0.3
A,电压表示数为9V;若将两表互换位置,并同时闭合S1和S2时,电流表的示数为0.5A,则下列说法中正确的是(
)
A.电压表示数仍为9V
B.R1的阻值为18
C.R2的阻值为45
D.R2消耗的功率为6.75W
2.如图所示,电源电压保持不变,R1:R2=1:4。只闭合S1时,电流表的示数为0.3A,R1消耗的功率为P1;只闭合S2时,R0消耗的功率0.4W,R2消耗的功率为P2,且P1:P2=9:4。则下列结果正确的是(
)
A.电源电压为24
V
B.R0的阻值为80
C.R2的阻值为320
D.R0先后两次消耗的功率之比为9:4
第1题图
第2题图
第3题图
第4题图
3.(多选)如图所示的电路中,电源电压6V保持不变,电流表使用0~0.6A量程,电压表使用0—3
V量程,定值电阻的规格为“10Ω
0.5
A”,滑动变阻器铭牌上标有“20Ω
1
A”,为了保证电路各元件的安全,闭合开关后
(
)
A.电路允许通过的最大电流为0.3
A
B.滑动变阻器连入电路的最小阻值为10Ω
C.电压表的最小示数为2V
D.电路的最大功率为3W
4.(多选)小东在做“调节灯泡亮度”的电学实验时,电路如图所示,电源电压恒为4.5V,电压表量程为“0~3
V”,滑动变阻器规格为“50Ω
1
A”,灯泡上标有“2.5
V
1.25
W”字样(忽略灯丝电阻变化).在不损坏电路元件的情况下,下列判断中正确的是
(
)
A.电路中通过的最小电流为0.5A
B.该电路的最大功率是2.25W
C.电压表的最小示数为2.5V
D.滑动变阻器阻值变化的范围是4—10Ω
5.如图,电源电压恒为8
V,电压表量程为0-3V,电流表的量程为0-0.6A,滑动变阻器的规格为“20Ω
1
A”,灯泡L标有“6V,3
W”字样,若闭合开关,在保证电路元件安全的情况下,不考虑灯丝电阻变化,则下列说法正确的是
(
)
A.电压表示数的变化范围是0~3
V
B.电流表示数的变化范围是0.25
A~0.5A
C.滑动变阻器的阻值变化范围是4Ω—7.2Ω
D.灯泡L的功率变化范围是0.75W—3W
6.(多选)如图所示,电源电压保持2V不变,小灯泡L标有“2.5V
0.2A”字样,小灯泡的阻值保持不变.闭合开关S1、S2,下列说法正确的是
(
)
A.电源工作时,将其他形式的能转化为电能
B.此时小灯泡L正常发光
C.若只断开开关S2,小灯泡L变得更亮
D.若开关S2由闭合变为断开,电流表的示数变小

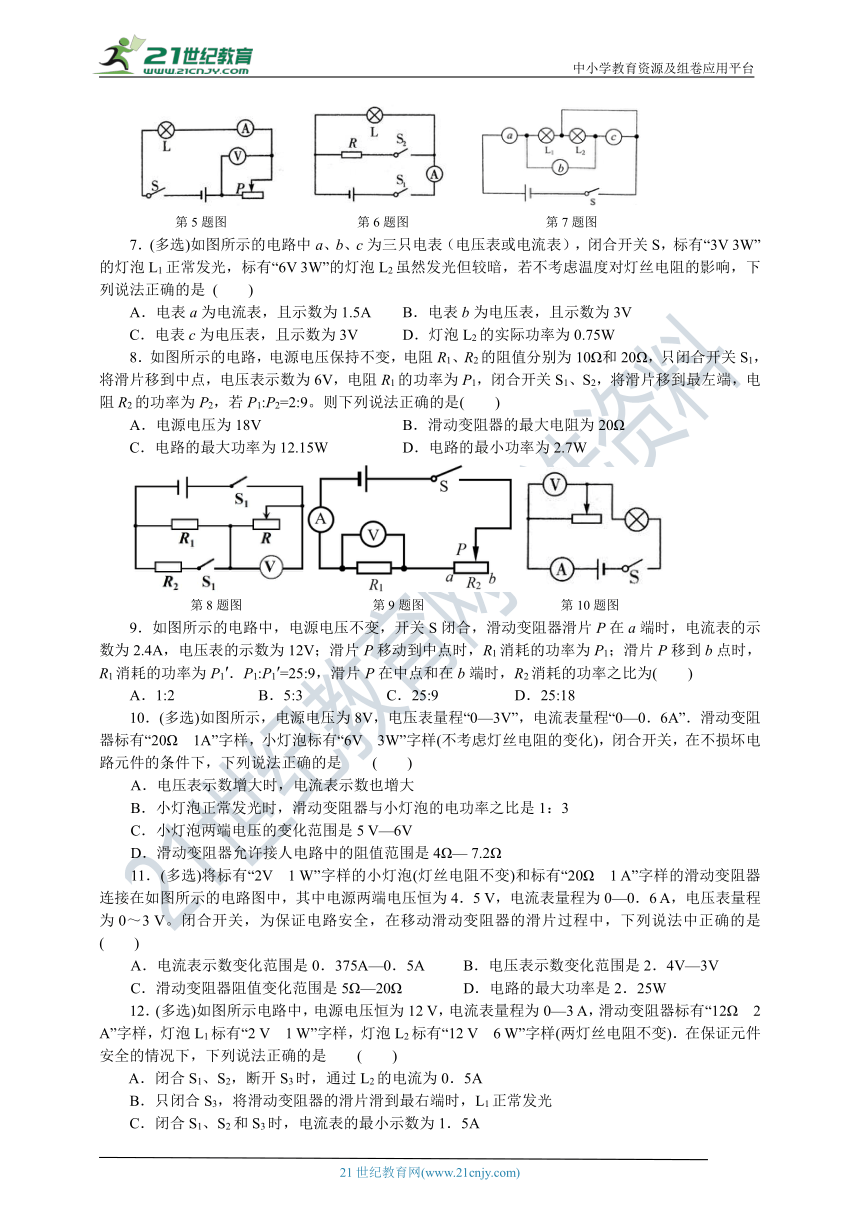

第5题图
第6题图
第7题图
7.(多选)如图所示的电路中a、b、c为三只电表(电压表或电流表),闭合开关S,标有“3V
3W”的灯泡L1正常发光,标有“6V
3W”的灯泡L2虽然发光但较暗,若不考虑温度对灯丝电阻的影响,下列说法正确的是
(
)
A.电表a为电流表,且示数为1.5A
B.电表b为电压表,且示数为3V
C.电表c为电压表,且示数为3V
D.灯泡L2的实际功率为0.75W
8.如图所示的电路,电源电压保持不变,电阻R1、R2的阻值分别为10Ω和20Ω,只闭合开关S1,将滑片移到中点,电压表示数为6V,电阻R1的功率为P1,闭合开关S1、S2,将滑片移到最左端,电阻R2的功率为P2,若P1:P2=2:9。则下列说法正确的是(
)
A.电源电压为18V
B.滑动变阻器的最大电阻为20Ω
C.电路的最大功率为12.15W
D.电路的最小功率为2.7W
第8题图
第9题图
第10题图
9.如图所示的电路中,电源电压不变,开关S闭合,滑动变阻器滑片P在a端时,电流表的示数为2.4A,电压表的示数为12V;滑片P移动到中点时,R1消耗的功率为P1;滑片P移到b点时,R1消耗的功率为P1′.P1:P1′=25:9,滑片P在中点和在b端时,R2消耗的功率之比为(
)
A.1:2
B.5:3
C.25:9
D.25:18
10.(多选)如图所示,电源电压为8V,电压表量程“0—3V”,电流表量程“0—0.6A”.滑动变阻器标有“20Ω
1A”字样,小灯泡标有“6V
3W”字样(不考虑灯丝电阻的变化),闭合开关,在不损坏电路元件的条件下,下列说法正确的是
(
)
A.电压表示数增大时,电流表示数也增大
B.小灯泡正常发光时,滑动变阻器与小灯泡的电功率之比是1:3
C.小灯泡两端电压的变化范围是5
V—6V
D.滑动变阻器允许接人电路中的阻值范围是4Ω—
7.2Ω
11.(多选)将标有“2V
1
W”字样的小灯泡(灯丝电阻不变)和标有“20Ω
1
A”字样的滑动变阻器连接在如图所示的电路图中,其中电源两端电压恒为4.5
V,电流表量程为0—0.6
A,电压表量程为0~3
V。闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法中正确的是
(
)
A.电流表示数变化范围是0.375A—0.5A
B.电压表示数变化范围是2.4V—3V
C.滑动变阻器阻值变化范围是5Ω—20Ω
D.电路的最大功率是2.25W
12.(多选)如图所示电路中,电源电压恒为12
V,电流表量程为0—3
A,滑动变阻器标有“12Ω
2
A”字样,灯泡L1标有“2
V
1
W”字样,灯泡L2标有“12
V
6
W”字样(两灯丝电阻不变).在保证元件安全的情况下,下列说法正确的是
(
)
A.闭合S1、S2,断开S3时,通过L2的电流为0.5A
B.只闭合S3,将滑动变阻器的滑片滑到最右端时,L1正常发光
C.闭合S1、S2和S3时,电流表的最小示数为1.5A
D.整个电路消耗的最大功率为30W

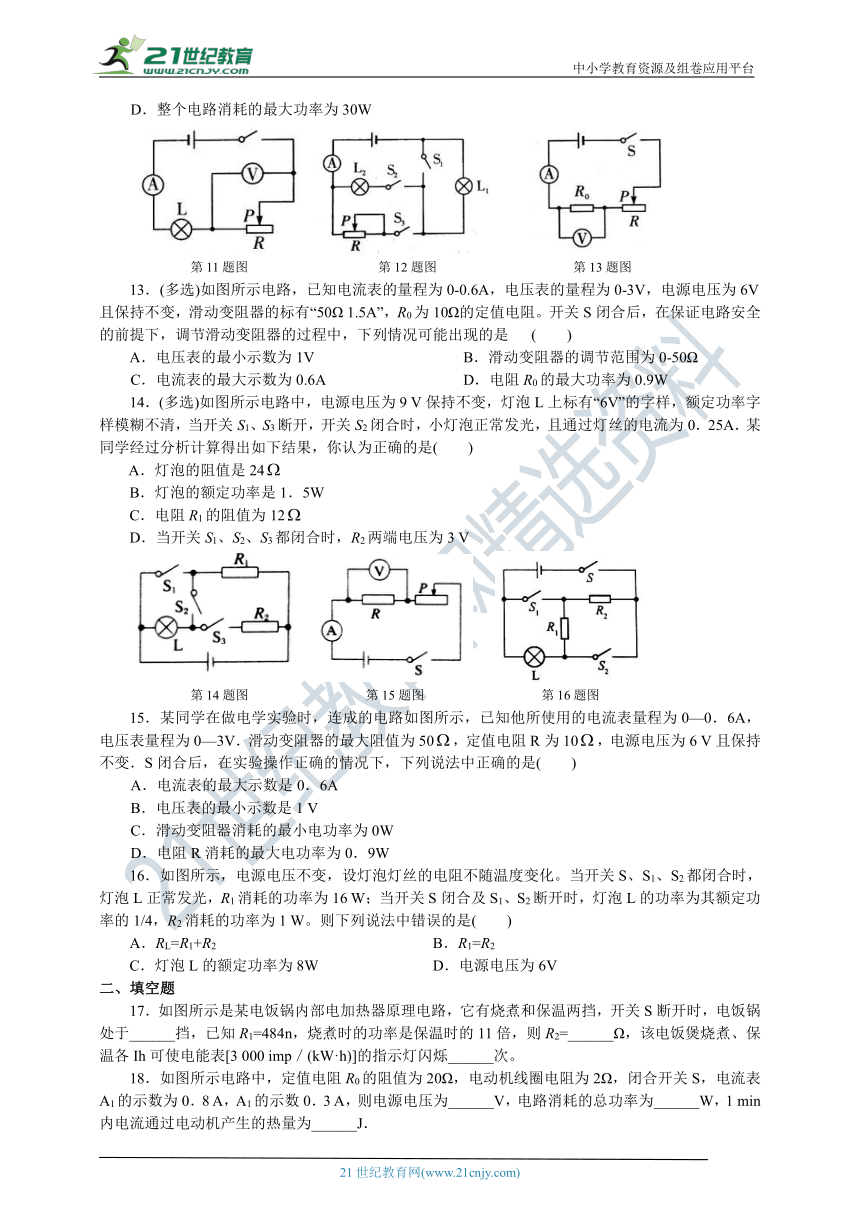

第11题图
第12题图
第13题图
13.(多选)如图所示电路,已知电流表的量程为0-0.6A,电压表的量程为0-3V,电源电压为6V且保持不变,滑动变阻器的标有“50Ω
1.5A”,R0为10Ω的定值电阻。开关S闭合后,在保证电路安全的前提下,调节滑动变阻器的过程中,下列情况可能出现的是
(
)
A.电压表的最小示数为1V
B.滑动变阻器的调节范围为0-50Ω
C.电流表的最大示数为0.6A
D.电阻R0的最大功率为0.9W
14.(多选)如图所示电路中,电源电压为9
V保持不变,灯泡L上标有“6V”的字样,额定功率字样模糊不清,当开关S1、S3断开,开关S2闭合时,小灯泡正常发光,且通过灯丝的电流为0.25A.某同学经过分析计算得出如下结果,你认为正确的是(
)
A.灯泡的阻值是24
B.灯泡的额定功率是1.5W
C.电阻R1的阻值为12
D.当开关S1、S2、S3都闭合时,R2两端电压为3
V
第14题图
第15题图
第16题图
15.某同学在做电学实验时,连成的电路如图所示,已知他所使用的电流表量程为0—0.6A,电压表量程为0—3V.滑动变阻器的最大阻值为50,定值电阻R为10,电源电压为6
V且保持不变.S闭合后,在实验操作正确的情况下,下列说法中正确的是(
)
A.电流表的最大示数是0.6A
B.电压表的最小示数是1
V
C.滑动变阻器消耗的最小电功率为0W
D.电阻R消耗的最大电功率为0.9W
16.如图所示,电源电压不变,设灯泡灯丝的电阻不随温度变化。当开关S、S1、S2都闭合时,灯泡L正常发光,R1消耗的功率为16
W;当开关S闭合及S1、S2断开时,灯泡L的功率为其额定功率的1/4,R2消耗的功率为1
W。则下列说法中错误的是(
)
A.RL=R1+R2
B.R1=R2
C.灯泡L的额定功率为8W
D.电源电压为6V
二、填空题
17.如图所示是某电饭锅内部电加热器原理电路,它有烧煮和保温两挡,开关S断开时,电饭锅处于______挡,已知R1=484n,烧煮时的功率是保温时的11倍,则R2=______Ω,该电饭煲烧煮、保温各Ih可使电能表[3
000
imp/(kW·h)]的指示灯闪烁______次。
18.如图所示电路中,定值电阻R0的阻值为20Ω,电动机线圈电阻为2Ω,闭合开关S,电流表A1的示数为0.8
A,A1的示数0.3
A,则电源电压为______V,电路消耗的总功率为______W,1
min内电流通过电动机产生的热量为______J.

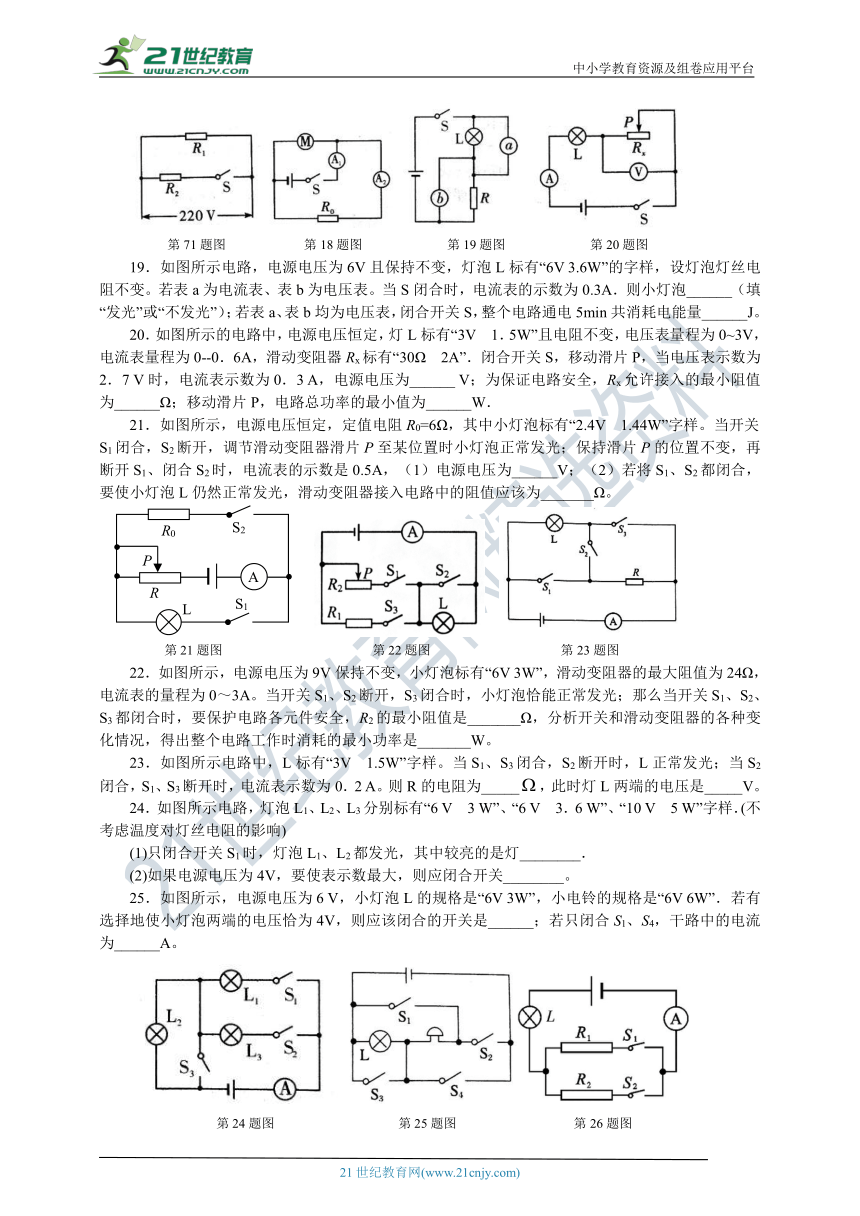

第71题图
第18题图
第19题图
第20题图
19.如图所示电路,电源电压为6V且保持不变,灯泡L标有“6V
3.6W”的字样,设灯泡灯丝电阻不变。若表a为电流表、表b为电压表。当S闭合时,电流表的示数为0.3A.则小灯泡______(填“发光”或“不发光”);若表a、表b均为电压表,闭合开关S,整个电路通电5min共消耗电能量______J。
20.如图所示的电路中,电源电压恒定,灯L标有“3V
1.5W”且电阻不变,电压表量程为0~3V,电流表量程为0--0.6A,滑动变阻器Rx标有“30Ω
2A”.闭合开关S,移动滑片P,当电压表示数为2.7
V时,电流表示数为0.3
A,电源电压为______
V;为保证电路安全,Rx允许接入的最小阻值为______Ω;移动滑片P,电路总功率的最小值为______W.
21.如图所示,电源电压恒定,定值电阻R0=6Ω,其中小灯泡标有“2.4V
1.44W”字样。当开关S1闭合,S2断开,调节滑动变阻器滑片P至某位置时小灯泡正常发光;保持滑片P的位置不变,再断开S1、闭合S2时,电流表的示数是0.5A,(1)电源电压为______V;(2)若将S1、S2都闭合,要使小灯泡L仍然正常发光,滑动变阻器接入电路中的阻值应该为_______Ω。
第21题图
第22题图
第23题图
22.如图所示,电源电压为9V保持不变,小灯泡标有“6V
3W”,滑动变阻器的最大阻值为24Ω,电流表的量程为0~3A。当开关S1、S2断开,S3闭合时,小灯泡恰能正常发光;那么当开关S1、S2、S3都闭合时,要保护电路各元件安全,R2的最小阻值是_______Ω,分析开关和滑动变阻器的各种变化情况,得出整个电路工作时消耗的最小功率是_______W。
23.如图所示电路中,L标有“3V
1.5W”字样。当S1、S3闭合,S2断开时,L正常发光;当S2闭合,S1、S3断开时,电流表示数为0.2
A。则R的电阻为_____,此时灯L两端的电压是_____V。
24.如图所示电路,灯泡L1、L2、L3分别标有“6
V
3
W”、“6
V
3.6
W”、“10
V
5
W”字样.(不考虑温度对灯丝电阻的影响)
(1)只闭合开关S1时,灯泡L1、L2都发光,其中较亮的是灯________.
(2)如果电源电压为4V,要使表示数最大,则应闭合开关________。
25.如图所示,电源电压为6
V,小灯泡L的规格是“6V
3W”,小电铃的规格是“6V
6W”.若有选择地使小灯泡两端的电压恰为4V,则应该闭合的开关是______;若只闭合S1、S4,干路中的电流为______A。
第24题图
第25题图
第26题图

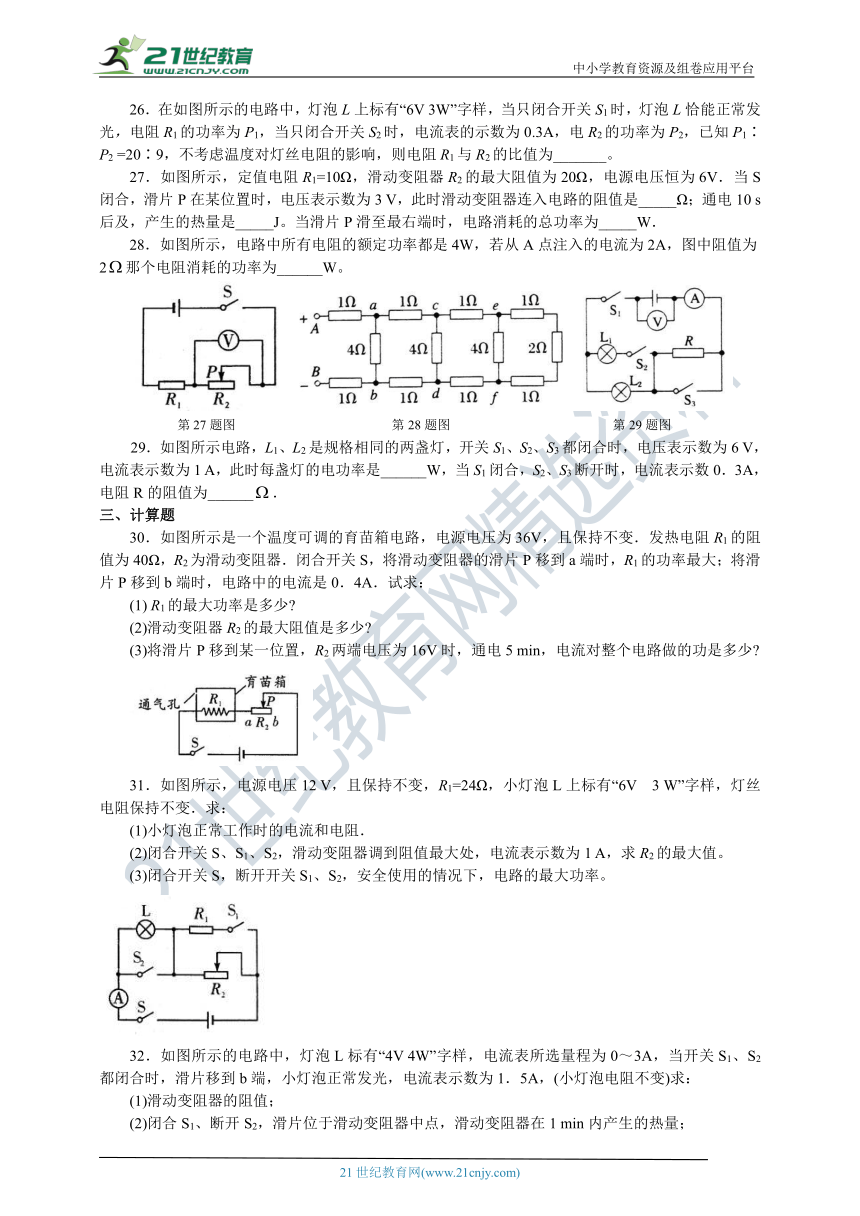

26.在如图所示的电路中,灯泡L上标有“6V
3W”字样,当只闭合开关S1时,灯泡L恰能正常发光,电阻R1的功率为P1,当只闭合开关S2时,电流表的示数为0.3A,电R2的功率为P2,已知P1∶P2
=20∶9,不考虑温度对灯丝电阻的影响,则电阻R1与R2的比值为_______。
27.如图所示,定值电阻R1=10Ω,滑动变阻器R2的最大阻值为20Ω,电源电压恒为6V.当S闭合,滑片P在某位置时,电压表示数为3
V,此时滑动变阻器连入电路的阻值是_____Ω;通电10
s后及,产生的热量是_____J。当滑片P滑至最右端时,电路消耗的总功率为_____W.
28.如图所示,电路中所有电阻的额定功率都是4W,若从A点注入的电流为2A,图中阻值为2那个电阻消耗的功率为______W。
第27题图
第28题图
第29题图
29.如图所示电路,L1、L2是规格相同的两盏灯,开关S1、S2、S3都闭合时,电压表示数为6
V,电流表示数为1
A,此时每盏灯的电功率是______W,当S1闭合,S2、S3断开时,电流表示数0.3A,电阻R的阻值为______.
三、计算题
30.如图所示是一个温度可调的育苗箱电路,电源电压为36V,且保持不变.发热电阻R1的阻值为40Ω,R2为滑动变阻器.闭合开关S,将滑动变阻器的滑片P移到a端时,R1的功率最大;将滑片P移到b端时,电路中的电流是0.4A.试求:
(1)
R1的最大功率是多少?
(2)滑动变阻器R2的最大阻值是多少?
(3)将滑片P移到某一位置,R2两端电压为16V时,通电5
min,电流对整个电路做的功是多少?
31.如图所示,电源电压12
V,且保持不变,R1=24Ω,小灯泡L上标有“6V
3
W”字样,灯丝电阻保持不变.求:
(1)小灯泡正常工作时的电流和电阻.
(2)闭合开关S、S1、S2,滑动变阻器调到阻值最大处,电流表示数为1
A,求R2的最大值。
(3)闭合开关S,断开开关S1、S2,安全使用的情况下,电路的最大功率。
32.如图所示的电路中,灯泡L标有“4V
4W”字样,电流表所选量程为0~3A,当开关S1、S2都闭合时,滑片移到b端,小灯泡正常发光,电流表示数为1.5A,(小灯泡电阻不变)求:
(1)滑动变阻器的阻值;
(2)闭合S1、断开S2,滑片位于滑动变阻器中点,滑动变阻器在1
min内产生的热量;
(3)闭合S1、断开S2,小灯泡消耗的最小功率(结果保留2位小数).
33.如图所示电路,电源电压不变,R2=20Ω,R3=10Ω。当S1断开,S2闭合,S3接“2”时,电流表示数为0.3A;当S1、S2闭合,S3接“2”时,电流表示数为1.5A。求:
(1)电源电压是多少?
(2)R1的阻值是多少?
(3)该电路工作时的最大功率和最小功率之比是多少?
34.如图所示,电源电压为6V且保持不变,电阻R0的阻值为20Ω,变阻器R2上标有“50Ω
1A”的字样,电流表所用量程为0~0.6A.
(1)当S、S1闭合、S2断开,R1的滑片P1移到b端时,电压表示数为2V,电流表示数为0.2A,求R1的最大阻值.
(2)当S、S1、S2都闭合,R1的滑片P1移到a端时,在保证各元件安全的条件下,求R2的最大电功率.
35.如图所示电路中,电源电压为12V保持不变,当开关S1、S2同时断开时,电流表示数为0.2A;当开关S1断开、S2闭合时,电流表示数为0.3A;当开关S1、S2同时闭合时,电流表示数为0.4A.求:
(1)电阻R1、R2、R3的阻值.
(2)
S1、S2都闭合时R1的功率.
36.如图所示,当开关S1、S2都闭合时,灯L正常发光,R1消耗的功率为36W;当S1、S2都断开时,灯L的实际功率为额定功率的1/4.此时R2消耗的功率为2W,已知R1>
R2,求:灯L的额定功率.
37.如图所示电路中,电源电压U恒定且小于10
V,R1=10,滑动变阻器的最大阻值为20,小灯泡的电阻小于15,当开关S断开,滑动变阻器的滑片位于b端时,电流表的示数为0.2
A;当开关S闭合,滑动变阻器的滑片位于a端时,电流表的示数为1
A,且小灯泡正常发光,求小灯泡的额定功率.(温度对灯丝电阻的影响忽略不计)
38.如图所示,电源电压U恒定为5
V,小灯泡规格为“2.5
V
1
W”,当滑动变阻器滑片P从最右端b向左移动到中点时,小灯泡恰能正常发光(灯泡电阻视为不变).求:
(1)滑动变阻器的总电阻是多少.
(2)调节滑动变阻器,使小灯泡两端所加的电压超过其额定电压的10%,此时电路的总功率为多少?
39.如图所示,R0是阻值为80Ω的定值电阻,R为滑动变阻器,其上标有“100Ω3A”字样,电流表A1的量程为0~0.6A,电流表A2的量程为0~3A,灯泡上标有“8V1.6W”字样。
求:(1)灯泡的额定电流;
(2)闭合开关S,断开开关S1、S2时,灯泡正常发光,求电源电压的大小;
(3)开关S、S1、S2都闭合时,在不损坏电流表的前提下,求R消耗电功率的最小值和最大值。
40.如图所示,滑动变阻器R2上标有“40Ω1A”字样,只闭合开关S1,将变阻器滑片P移到中点时,电流A1示数为0.2A,灯泡L的实际功率为1.6W;同时闭合开关S1、S2,且将变阻器滑片P移到a端时,灯泡正常发光,此时电流表A2的示数为0.1A。(电源电压不变,忽略湿度对灯泡电阻影响)则:
(1)只闭合开关S1时,电压表示数是多少?电源电压是多少?
(2)同时闭合开关S1、S2,且将变阻器滑片P移到a端时,电流表A1的示数是多少?灯泡L的额定功率是多少?
41.如图所示,电源电压不变,L是标有“12V6W”的小灯泡,且其电阻不随温度变化,R1=16Ω,滑动变阻器R2的最大电阻值为24Ω,只闭合S,S2时灯L恰能正常发光.
求:
(1)电源电压.
(2)同时闭合开关S,S1,S2且滑片P位于最下端b时,电流表的示数.
(3)当闭合开关S时,电路的最小总功率和此时电压表的示数.
42.如图所示,电源电压恒为4V,灯泡标有“4V2W”字样(灯丝电阻不变)。当S1、S2都闭合,且滑动变阻器R2的滑片P在中点时,电流表示数为0.9A,此时灯泡的功率为P1,当S1、S2都断开时,灯泡实际消耗的功率为P2,且P2︰P1=1︰4。求:
(1)灯泡的额定电流;
(2)R2的最大阻值;
(3)当S1、S2都闭合时,电路消耗的最小功率;
(4)当S1、S2都断开时,R1工作2min消耗的电能。
43.实验桌上有电源一个,且电压保持不变,又有电压表、电流表和定值电阻R及开关各一个,导线若干根,还有两个灯泡L1
(额定电压是1.2V)和L2
(额定电压是6V).现从桌上取用器材组成电路,若组成如图41(1)所示的电路,电压表示数为5.4V,L1实际消耗的功率为其额定功率的1/4;若组成如图41(2)所示的电路,电压表示数为3.V;若组成如图41(3)所示的电路,电流表示数为0.6A。设不考虑温度对电阻的影响.求L2的额定功率是多少.
44.如图所示,电源电压保持不变,灯L1、L2分别标有“6V
3W”和“6V
6W”字样,灯L3额定电压不详,额定功率为9W,且灯L1、L2、L3的电阻保持不变.求:
(1)灯L1、L2正常工作时的电阻R1、R2分别是多少?
(2)当开关S1断开、S2闭合时,恰有一盏灯能长时间正常发光,此时电压表、电流表的示数分别是多少?
(3)当开关S2断开、S1闭合时,电路的实际功率是2.25W,那么此时电流表的示数是多少?灯L3的额定电压是多少?
45.如图所示,电源电压保持不变,滑动变阻器最大值为R1=40,小灯泡的电阻为10且保持不变.当S1、S2均闭合且滑片P滑到b端时,电流表的A1、A2示数之比为3:2;当S1、S2均断开且滑片P置于滑动变阻器中点时,小灯泡L的功率为10W.求:
(1)电阻R2的阻值.
(2)
S1、S2均闭合且滑片P滑到b端时,电压表V的示数.
(3)整个电路消耗的最小电功率.
46.如图所示电路,电源电压恒定,滑动变阻器的最大阻值为R,R1=10,灯泡L标有“6V
3W”字样,当开关S1、S2、S3都闭合时,灯泡正常发光(设灯丝电阻不变).
(1)求电源电压及灯泡正常发光时电流表的示数.
(2)断开S2、S3闭合S1,滑片P在a点时(滑动变阻器连入电路部分的电阻为R的1/4)滑动变阻器消耗的功率与滑片P在最右端时滑动变阻器消耗的功率相等,求R的值.
13.如图47所示电路中,电源电压保持不变,小灯泡标有“6V
3
W”,且电阻不随温度变化,闭合开关S,让滑动变阻器的滑片P从a端开始向右移动到c点,Rcb=2Rab/3。这一过程中,电流表示数变化了0.1
A,电路消耗的总功率变化了1.2W。小灯泡消耗的电功率没有超过额定功率,求:滑片P移动的过程中电压表示数的变化范围.
47.如图所示,电源电压U=12
V,且保持不变,R1=6,R2是0—20的滑动变阻器,灯泡L上标有“12V
6W”的字样.闭合开关S.
(1)当开关S1、S2都断开时,电流表A2的示数是多大?
(2)当灯泡L正常发光时,电流表A1的示数为0.5A,此时开关S1、S2分别是闭合还是断开?
(3)闭合开关S1、S2,移动R2的滑动片P,使电流表A1的示数最小,此时A1的示数是多少?电路中消耗的总功率是多大?
48.如图所示的电路中,电源电压保持不变,电阻R0=12,滑动变阻器R的最大阻值为24,当开关S和S1闭合,S2断开时,电压表V示数为6V,灯泡恰好正常发光;S和S2闭合,S1断开时,调节滑动变阻器使电压表V的示数仍为6V,此时滑片P恰好在ab的中点,已知滑动变阻器的电阻与电阻丝的长度成正比.求:
(1)电源电压的值.
(2)灯泡的额定功率.
(3)在闭合开关S和S2闭合,S1断开的情况下,调节滑片P,电阻R0上消耗功率的变化范围.
49.如图所示为小明同学做的一个电学实验,电源电压为6V且保持不变,小灯泡上标有“4V
2W”字样,定值电阻R0的阻值为15Ω,滑动变阻器上标有“40Ω
1A”字样,电流表的量程选择的是0-0.6A且保持不变。求:
(1)当开关S闭合、S1和S2断开时,小灯泡恰好正常发光,此时滑动变阻器接入电路的阻值;
(2)当S、S1、S2都闭合时,滑动变阻器消耗的最大功率。
50.在如图所示电路中,电源电压保持不变,灯标有“4
V
1.6W”宇样。闭合开关S,当滑片P置于滑动变阻器的c点时,Rab=4Rac,灯L正常发光,20秒内电流对滑动变阻器做功为16J(灯L的电阻保持不变)。求:
(1)灯L的电阻为多大?
(2)滑动变阻器R的最大阻值为多大?(3)电源电压是多少?
(4)滑片P在b端时电压表的示数为U1,将滑片置于变阻器的某一位置d时,电压表示数U2,且U1:U2=8:5,则P置于d时灯L实际消耗的电功率是多少瓦?
51.如图所示电路中,电源电压U恒定,灯L的阻值RL.不随温度变化,当开关S、S1都闭合时,电流表的示数为I,电压表的示数为U1,电路消耗的电功率为P,R1与
RL的电压之比是l:4,此时灯正常发光,当开关S闭合、S1断开时,电流表的示数为I
',电压表的示数为U2,且通过电压表的示数与电流表的示数计算出该段电路的电阻值为30,电路消耗的电功率为P
',灯L的实际功率为额定功率的1/4,求:
(1)两次电流表示数之比I:I
';(2)电压表两次示数之比U1:U2;
(3)两次电路消耗的电功率之比P
:P
';(4)灯L的电阻。
53.如图所示的电路中,电源两端的电压不变。闭合开关S,当滑动变阻器接入电路中的电阻为RA时,电压表示数为6
V,电流表示数为I1,电阻R1与滑动变阻器消耗的电功率之和为P1;当滑动变阻器接入电路中的电阻为RB时,电压表示数为9V,电流表示数为I2,电阻R1与滑动变阻器消耗的电功率之和为P2。已知:P1=P2,电阻R1与
R2之比为1:2。求:
(1)电阻RA与RB的比值;(2)电源两端的电压U。
一、选择题
1、ABD
2、C
3、ABC
4、BD
5、C
6、AD
7、CD
8、C
9、D
10、BCD
11、AD
12、ACD
13、AD
14、ABC
15、BD
16、D
二、填空题
17、保温
48.4
3600
18、6
4.8
30
19、不发光
360
20、4.5
1.125
21、6
3.6
22、6
2.25
23、9
1.2
24、L1
S1、S2、S3
25、S2
1.5
26、4:5
27、10
9
1.2
28、0.125
29、3
8
三、计算题
30、(1)32.4W
(2)50
(3)5400J
31、(1)0.5A
12
(2)24
(3)6W
32、(1)8Ω(2)60J
(3)
0.44W
33、(1)6V
(2)5Ω
(3)15∶2
34、(1)10Ω(2)1.8W
35、
36、
37、
38、
39、(1)0.2A(2)24V(3)5.76W
64.8W
40、(1)只闭合开关S1,将变阻器滑片P移到中点时,L与R2串联,电流表A1测电路中的电流,此时电压表被短路,示数为0V,由P=I2R可得,灯泡的电阻:
RL==40Ω
因串联电路中总电阻等于各分电阻之和,所以,由I=可得,电源的电压:
U=I(RL+R2)=0.2A×(40Ω+×40Ω)=12V
(2)同时闭合开关S1、S2,且将变阻器滑片P移到a端时,L与R1并联,电流表A1测干路电流,电流表A2测R1支路的电流,因并联电路中各支路两端的电压相等,
所以,通过L的电流:IL==0.3A
因并联电路中干路电流等于各支路电流之和,所以,电流表A1的示数:
I′=IL+I1=0.3A+0.2A=0.5A
灯泡的电功率即为额定功率:PL=UIL=12V×0.3A=3.6W
41、(1)电源电压为12V
(2)同时闭合开关S,S1,S2且滑片P位于最下端b时,电流表的示数为1.25A
(3)当闭合开关S时,电路的最小总功率和此时电压表的示数分别为2.25W和4.5V
42、(1)IL=PL
/UL
=2W/4V=0.5A
(1分)
(2)当S1、S2都闭合,且变阻器滑片P在中点时,灯L与R2并联,此时灯泡正常发光:I2=I-IL=0.9A-0.5A
=
0.4A
(1分)
此时变阻器的阻值为:R2′=
U
/I2
=4V/0.4A
=10Ω
变阻器的最大阻值为:R2=2R2′=2×10Ω=20Ω
(1分)
(3)当S1、S2都闭合时,此时灯L与R2并联,灯L正常发光:P1=PL
(1分)
当R2的阻值最大时,R2消耗的功率最小:P2min=
U
2/R2=(4V)2/20Ω=0.8W
(1分)
电路消耗的最小功率为:Pmin=P1+P2min=
PL+P2min=2W+0.8W=2.8W
(1分)
(4)当S1、S2都断开时,
R1与灯L串联:

∴(1分)
∵RL=UL
/IL
=4V/0.5A=8Ω
∴UL′=IRL=0.25A×8Ω=2V
U1=U-UL′=4V-2V=2V
(1分)
W1=U1It=2V×0.25A×2×60s=60J
(1分)
43、
44、
45、
46、
47、
48、
49、(1)4Ω(2)1.2W
50、(1)10Ω
(2)20Ω(3)6V(4)1.225W
51、(1)2:1
(2)1:3(3)2:1(4)18.7Ω
52、(1)1:6
