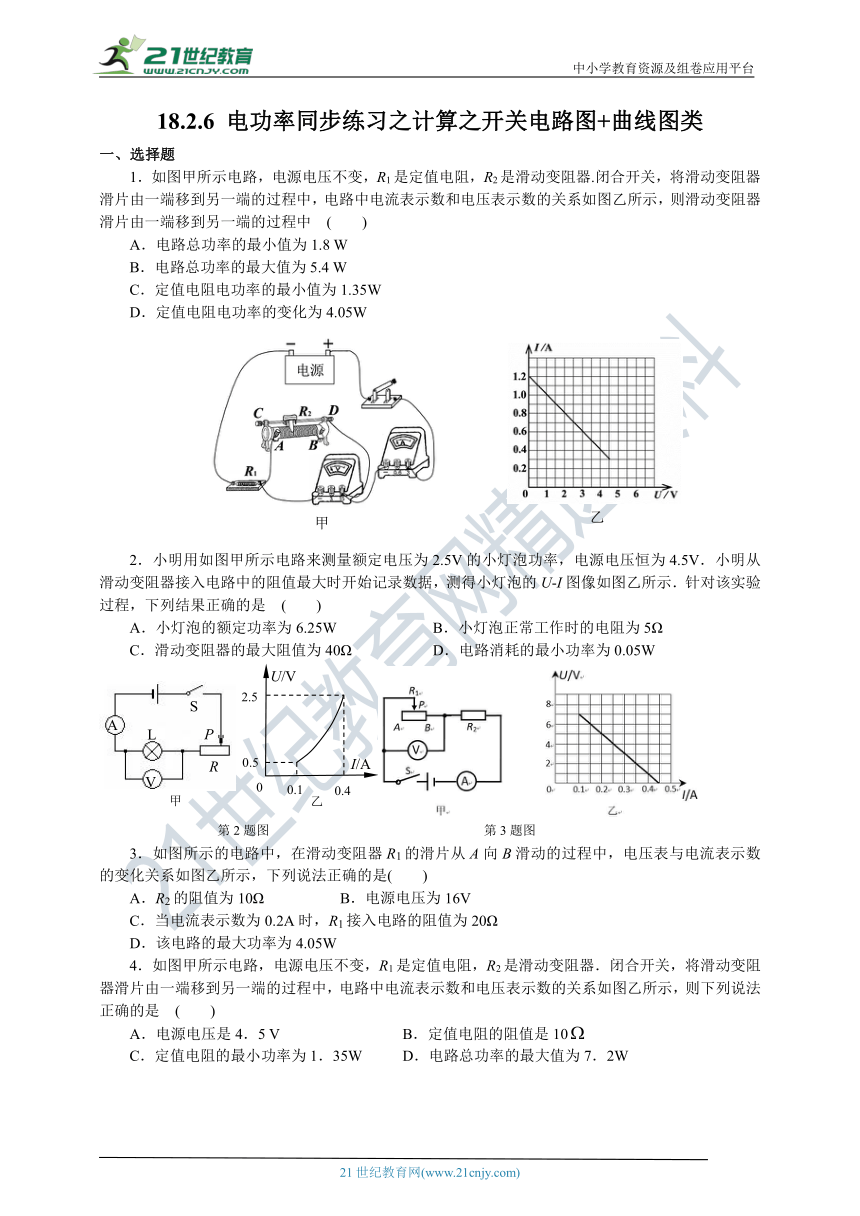

18.2.6 电功率同步练习之计算之开关电路图+曲线图类（含答案）

中小学教育资源及组卷应用平台
18.2.6
电功率同步练习之计算之开关电路图+曲线图类
一、选择题
1．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器.闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中
(
)
A．电路总功率的最小值为1.8
W
B．电路总功率的最大值为5.4
W
C．定值电阻电功率的最小值为1.35W
D．定值电阻电功率的变化为4.05W
2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V．小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图像如图乙所示．针对该实验过程，下列结果正确的是
(
)
A．小灯泡的额定功率为6.25W
B．小灯泡正常工作时的电阻为5Ω
C．滑动变阻器的最大阻值为40Ω
D．电路消耗的最小功率为0.05W
第2题图
第3题图
3．如图所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是(
)
A．R2的阻值为10Ω
B．电源电压为16V
C．当电流表示数为0.2A时，R1接入电路的阻值为20Ω
D．该电路的最大功率为4.05W
4．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则下列说法正确的是
(
)
A．电源电压是4．5
V
B．定值电阻的阻值是10
C．定值电阻的最小功率为1．35W
D．电路总功率的最大值为7．2W
第4题图
第5题图
5．(多选)如图甲所示的电路，当滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数关系如图乙所示，则以下说法正确的是
(
)
A．R0的阻值为20
B．滑动变阻器的最大阻值为50
C．当电压表的示数为4V时，R0的功率为0．4W
D．当电流表的示数为0．25A时，滑片P恰好移至ab的中点
6．(多选)如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图乙所示．则下列判断中正确的是
(
)
A．当滑片向右移动时，电压表V1的示数U1增大，电压表V2的示数U2减小
B．图中，a表示U1—I图线，b表示U2—I图线
C．在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是0
D．电源电压U=4．5V，定值电阻为R0的阻值1．25
第6题图
第7题图
7．(多选)在如图甲所示的电路中，R、L的U—I特性曲线如图乙所示，滑动变阻器R1标有“10
1．5
A”字样，电流表量程“0—3A”．当只闭合开关S、S2，滑动变阻器的滑片P移至a端时，电流表的示数为0.2A。当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，灯L正常发光。在保证电路安全的情况下，下列说法正确的是
(
)
A．电源电压是6V
B．灯L的额定功率为2W
C．该电路的最大功率是3.6W
D．该电路的最小功率是0.8W
8．
(多选)如图甲所示的电路中，电源电压18V不变，灯泡的额定电压为6V，通过灯泡的电流随两端电压变化的关系如图乙所示，电流表的量程为0～3A，定值电阻R0的阻值为10，在保证电路安全的情况下，下列说法正确的是
(
)
A．闭合开关S，断开开关S1、S2，灯泡正常发光时，滑动变阻器消耗功率为3W
B．闭合开关S、S1，该电路的最大功率为54W
C．当三个开关都闭合时，滑动变阻器的最小阻值为20
D．定值电阻的功率随滑动变阻器连入阻值的减小而增大
第8题图
第9题图

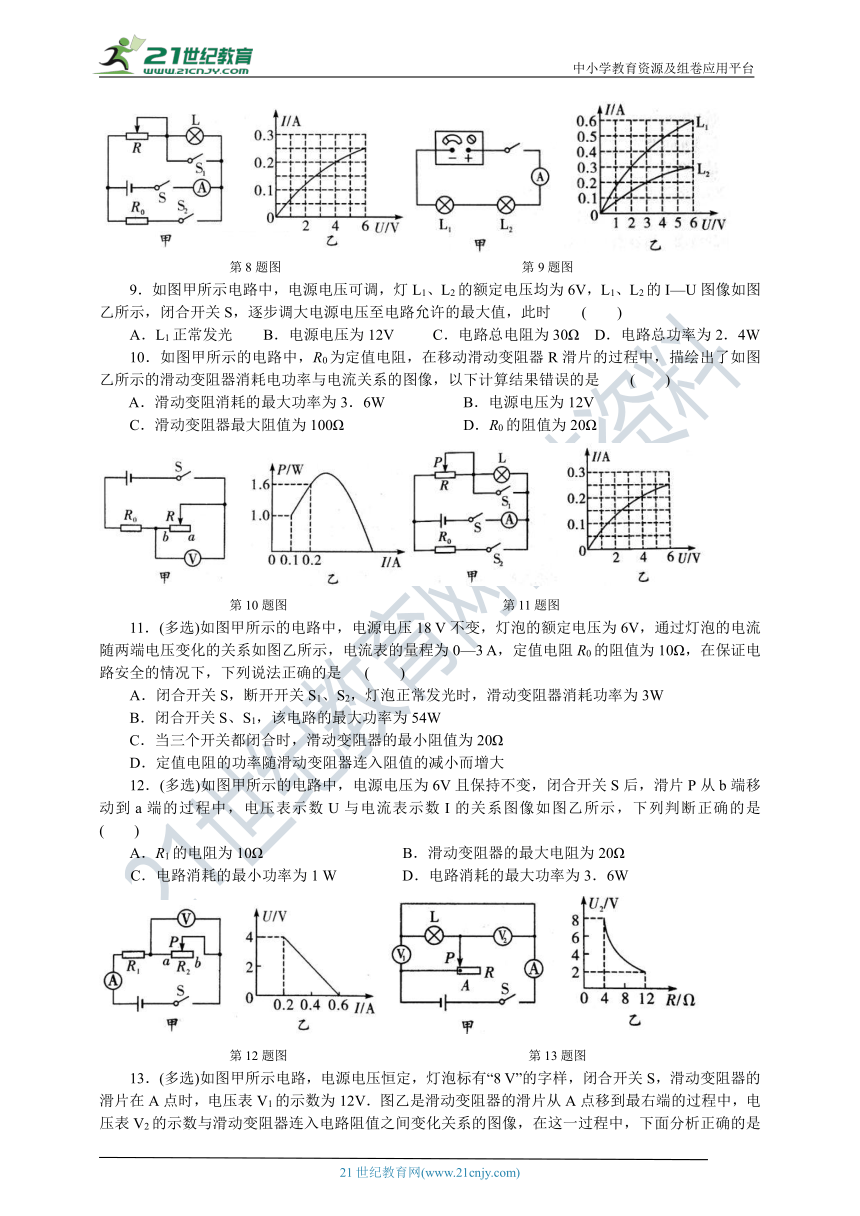

9．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I—U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时
(
)
A．L1正常发光
B．电源电压为12V
C．电路总电阻为30Ω
D．电路总功率为2．4W
10．如图甲所示的电路中，R0为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系的图像，以下计算结果错误的是
(
)
A．滑动变阻消耗的最大功率为3．6W
B．电源电压为12V
C．滑动变阻器最大阻值为100Ω
D．R0的阻值为20Ω
第10题图
第11题图
11．(多选)如图甲所示的电路中，电源电压18
V不变，灯泡的额定电压为6V，通过灯泡的电流随两端电压变化的关系如图乙所示，电流表的量程为0—3
A，定值电阻R0的阻值为10Ω，在保证电路安全的情况下，下列说法正确的是
(
)
A．闭合开关S，断开开关S1、S2，灯泡正常发光时，滑动变阻器消耗功率为3W
B．闭合开关S、S1，该电路的最大功率为54W
C．当三个开关都闭合时，滑动变阻器的最小阻值为20Ω
D．定值电阻的功率随滑动变阻器连入阻值的减小而增大
12．(多选)如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是
(
)
A．R1的电阻为10Ω
B．滑动变阻器的最大电阻为20Ω
C．电路消耗的最小功率为1
W
D．电路消耗的最大功率为3．6W
第12题图
第13题图
13．(多选)如图甲所示电路，电源电压恒定，灯泡标有“8
V”的字样，闭合开关S，滑动变阻器的滑片在A点时，电压表V1的示数为12V．图乙是滑动变阻器的滑片从A点移到最右端的过程中，电压表V2的示数与滑动变阻器连入电路阻值之间变化关系的图像，在这一过程中，下面分析正确的是
(
)
A．灯泡的额定功率为8W
B．灯泡的电阻为8Ω
C．电路消耗的最大功率为12W
D．2min电路至少做功1
200J

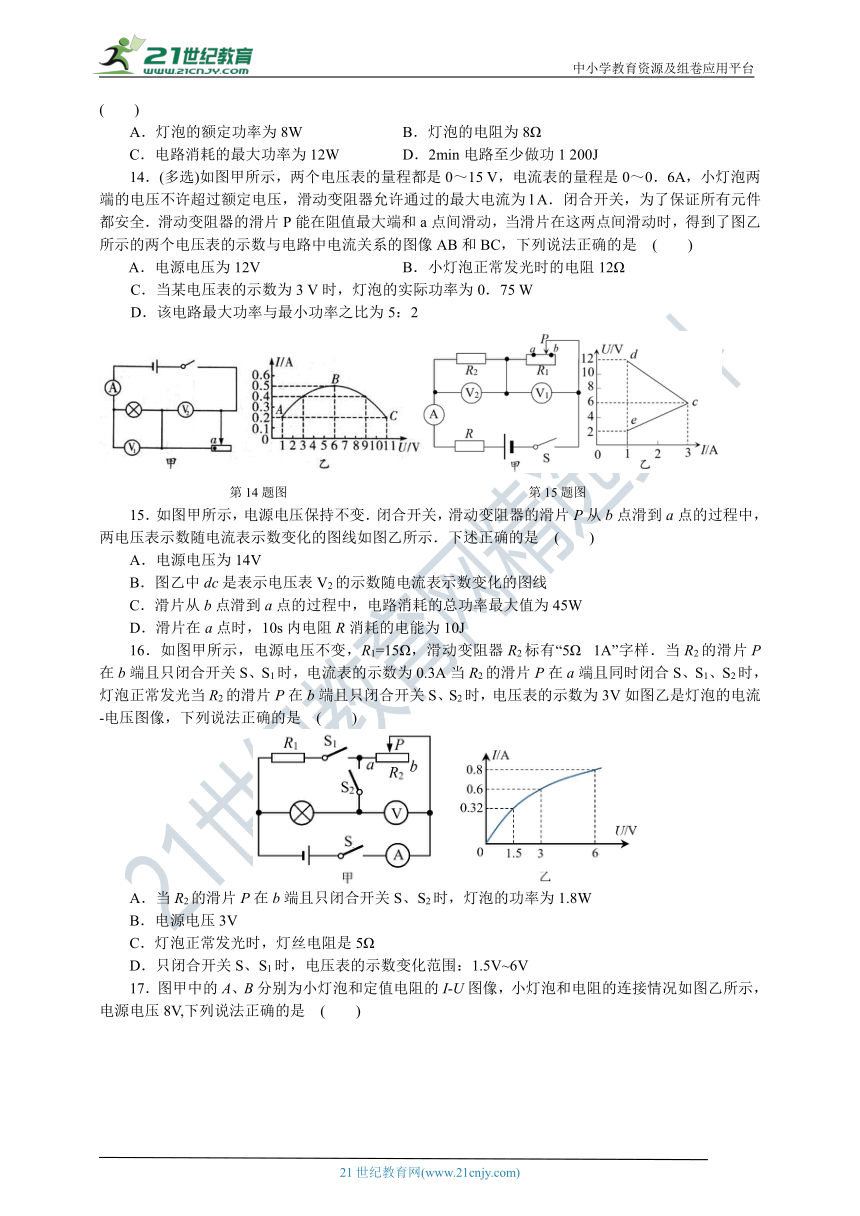

14．(多选)如图甲所示，两个电压表的量程都是0～15
V，电流表的量程是0～0．6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为l
A．闭合开关，为了保证所有元件都安全．滑动变阻器的滑片P能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是
(
)
A．电源电压为12V
B．小灯泡正常发光时的电阻12Ω
C．当某电压表的示数为3
V时，灯泡的实际功率为0．75
W
D．该电路最大功率与最小功率之比为5：2
第14题图
第15题图
15．如图甲所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下述正确的是
(
)
A．电源电压为14V
B．图乙中dc是表示电压表V2的示数随电流表示数变化的图线
C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45W
D．滑片在a点时，10s内电阻R消耗的电能为10J
16．如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω?
1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V如图乙是灯泡的电流-电压图像，下列说法正确的是
(
)
A．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W
B．电源电压3V
C．灯泡正常发光时，灯丝电阻是5Ω
D．只闭合开关S、S1时，电压表的示数变化范围：1.5V~6V
17．图甲中的A、B分别为小灯泡和定值电阻的I-U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V,下列说法正确的是
(
)
A．小灯泡电阻随温度的增大而减小
B．灯泡的实际电功率为0.6W
C．电阻的阻值为0.05Ω
D．电阻的电功率为0.8W
18．(多选)如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是
(
)
A．R1的电阻为10Ω
B．滑动变阻器的最大电阻为20Ω
C．电路消耗的最小功率为1W
D．电路消耗的最大功率为3.6W
19．如图所示，电源电压保持不变，小灯泡上标有“4V”字样，电流表的量程为0～0.6A。图乙是小灯泡的电流随其电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω。当闭合S和S2、断开S1、滑片移到中点时，小灯泡L恰好正常发光，则下列说法正确的是
(
)
A．电源电压为9V
B．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
C．闭合S和S2，断开S1，当小灯泡的功率为0.8W时，滑动变阻器的阻值是17.5Ω
D．闭合S和S2，断开S1，滑片移到中点时，用一个“4V
0.5W”的灯泡L′替换L，则L′将会烧毁
第18题图
第19题图
20．(多选)如图甲所示电路中，电源电压保持不变，R0是定值电阻，滑动变阻器R的最大阻值为100Ω，小灯泡L标有“6V”字样，电流表所选量程为0—0．6A，电压表所选量程为0—3V．图乙是R0和小灯泡L的电流随电压变化的图像，当闭合开关S1、S2，断开S3时，小灯泡正常发光．下列说法正确的是
(
)
A．R0的阻值为10Ω
B．小灯泡的额定功率为3W
C．只闭合S3，滑动变阻器的滑片滑到最左端时，各电路元件是安全的
D．闭合S2，断开S1、S3时，电压表会超过量程
第20题图
第21题图
21．(多选)如图甲是热敏电阻R1(电阻随温度升高而减小)、灯泡L和定值电阻R0的电流随电压变化的图像．现将它们接入图乙所示的电路中，其中电流表A的量程为0～0．6A，滑动变阻器上标有“?
Ω
0．5A”字样．滑动变阻器滑片移至a端，只闭合S1，电流表A的示数为0．6A，此时灯L正常发光；滑片移至b端，只闭合S2，电流表A的示数为0．4A．下列说法正确的是
(
)
A．电源电压是18
V
B．灯泡L的额定功率是7．2W
C．滑动变阻器的最大阻值是20Ω
D．闭合开关S1、S3，断开S2，电路的最大功率是9W
22．(多选)如图甲所示的电路中，R2为定值电阻，滑动变阻器R1标有“20Ω
1
A”字样，电流表量程为0—0．6
A，灯泡L正常工作的电流是0．5A．当开关S1、S2都闭合或都断开两种情况中，在保证所有元件都安全的前提下，移动变阻器滑片得到了两次电流表示数与R1阻值变化关系的图像如图乙所示，且灯泡发光时恰好正常工作．下列说法中正确的是
(
)
A．电源电压为6V
B．R2的阻值为20Ω
C．灯泡L的额定功率为3W
D．开关都闭合与都断开时，电路最大功率之比为11：6
第22题图
第23题图
23．(多选)如图甲所示的电路中，小灯泡L标有“6V
3W”字样．闭合开关S、S1，断开开关S2，将滑动变阻器的滑片P从最左端移动到最右端，在图乙中绘制出电压表V1的示数与电流表A的示数关系图像AB；闭合开关S、S2，断开开关S1，将滑动变阻器的滑片P从最右端向左滑动，直至灯泡正常发光，在图乙中绘制出电压表V2的示数与电流表A的示数关系图像CD。则下列判断中正确的是
(
)
A．电源电压为9V
B．灯泡L正常发光时，电路的总功率为4W
C．灯泡L正常发光时，滑动变阻器连入的阻值刚好是其最大阻值的一半
D．电压表V2的示数为3V时，滑动变阻器连入电路的阻值为12．5Ω
24．
(多选)如图甲所示电路，电源电压不变，电压表量程是0—3V，电流表量程是0—0．6A。只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I—U图像如图乙，滑片在a点时灯泡恰好正常发光．下列说法正确的是
(
)
A．灯泡的额定功率是0．75W
B．只闭合S、S1时，电路的最大功率为2．7W
C．只闭合S、S1时，灯泡2s内最少消耗0．3J电能
D．只闭合S、S2，R1的滑片在a点，R2允许连入电路的阻值范围是1．5Ω—12Ω
第24题图
第25题图
二、填空题
25．如图甲所示，电源为电压可调的学生电源，定值电阻及的阻值为10Ω，图乙是电流表示数随电源电压变化的I—U图像．闭合开关S，电源电压为1V时，电流表A的示数为_______A；闭合开关S，电源电压为2V时，小灯泡的实际电功率为_______W，通电时间10s，电阻R产生的热量为_______J．
26．如图所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图所示．已知定值电阻R0=20Ω．则电源电压U=_______V，图中坐标值I1=_______A．当电流表示数I=0.4A时，R0与R消耗的电功率之比为_______．
第26题图
第27题图
27．图甲是小灯泡L的U﹣I图象，将此灯接入图乙的电路中（电源电压不变），闭合开关S1后，灯L的实际功率为2W；再闭合开关S2后，电流表示数变化了0.2A，则电阻R的阻值是_______Ω，此时电路消耗的总功率是_______W．
28．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大电阻值是_______Ω，电源电压是_______V．
第28题图
第29题图
29．如图所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻．闭合开关S，改变R上压力大小，两电表示数之间的关系图像如图2所示．则电源电压U=_______V，R0=_______Ω；当R0消耗的电功率为0.4W时，
R消耗的电功率P=_______W．
30．有一种亮度可以调节的小台灯，其电路如图甲，电源电压为12V，灯泡L的额定电压为8V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为_______Ω。调节滑动变阻器R，使灯泡的实际功率为1.2W时，灯泡两端的电压是_______V。
三、计算题
31．如图甲所示，电源电压恒定不变，滑动变阻器R1的最大阻值是40Ω，小灯泡的额定电压为6V，它的电流随电压变化的图像如图乙所示．
(1)当只闭合开关S1时，将滑动变阻器R1的滑片调到中点，此时小灯泡恰好正常发光．求电源电压和小灯泡的额定功率；
(2)当只闭合开关S2时，此时电流表的示数为0．4A．求电阻R2的阻值、小灯泡的实际功率；
(3)当只闭合开关S2时，通电1min，求电流通过电阻R2产生的热量．
32．如图所示，图甲是电阻R1和电阻R2的电流随电压变化图像，将它们按图乙所示接入电路中，滑动变阻器上标有“20Ω
1A”字样，电源电压不变．
(1)当只闭合开关S1，滑片P位于a端时，电阻R1的实际功率为1W，求电源电压．
(2)当把滑片P移到b端，同时闭合开关S1和S2时，电阻R1的实际功率为9．6W，求电流表的示数．
33．如图甲所示的电路，电源电压保持不变．小灯泡L标有“4V，1.6W”字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．请画出该题的各个等效电路图．求：
（1）小灯泡正工作时的电阻是多少？
（2）只闭合开关S、S2和S3，移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W．此时滑动变阻器R1接入电路中的阻值是多少？
（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I—U图像如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？
34．如图甲所示，L上标有“6V
3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大电阻为100Ω．只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R0，电流表示数为Ia；只闭合开关S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示，当滑片P置于b点时，电压表示数Ub=8V，电流表示数为Ib．已知Ra:R0=12:5，Ia:Ib=3:5（设灯丝电阻不随温度变化）．求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压U；
（3）只闭合开关S1时，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的功率范围．
答案
一、选择题
1、A
2、C
3、D
4、D
5、BC
6、BC
7、BCD
8、AB
9、D
10、A
11、AB
12、ABD
13、ACD
14、ABD
15、C
16、A
17、B
18、ABD
19、ACD
20、ABD
21、ABD
22、ACD
23、BD
24、ACD
二、填空题
25、0.3
0.4
4
26、12
0.2
2∶1
27、20
2.8
28、50
12
29、6
10
0.8
30、20
4
三、计算题
31、（1）16V
3W
（2）30Ω
1.6W
（3）288J
32、（1）12V
（2）2A
33、（1）10Ω
（2）20Ω
（3）2.5Ω～12Ω
34、（1）12Ω（2）20Ω
18V
（3）4.5W～9W
乙
甲
V
A
S
L
P
R
甲
I/A
U/V
0
0.1
0.4
0.5
2.5
乙
第xx题图
L
A
R0
S1
S2
V
P
R
甲
乙
Rmax
UR/V
R/Ω
Umax
Ub
16
