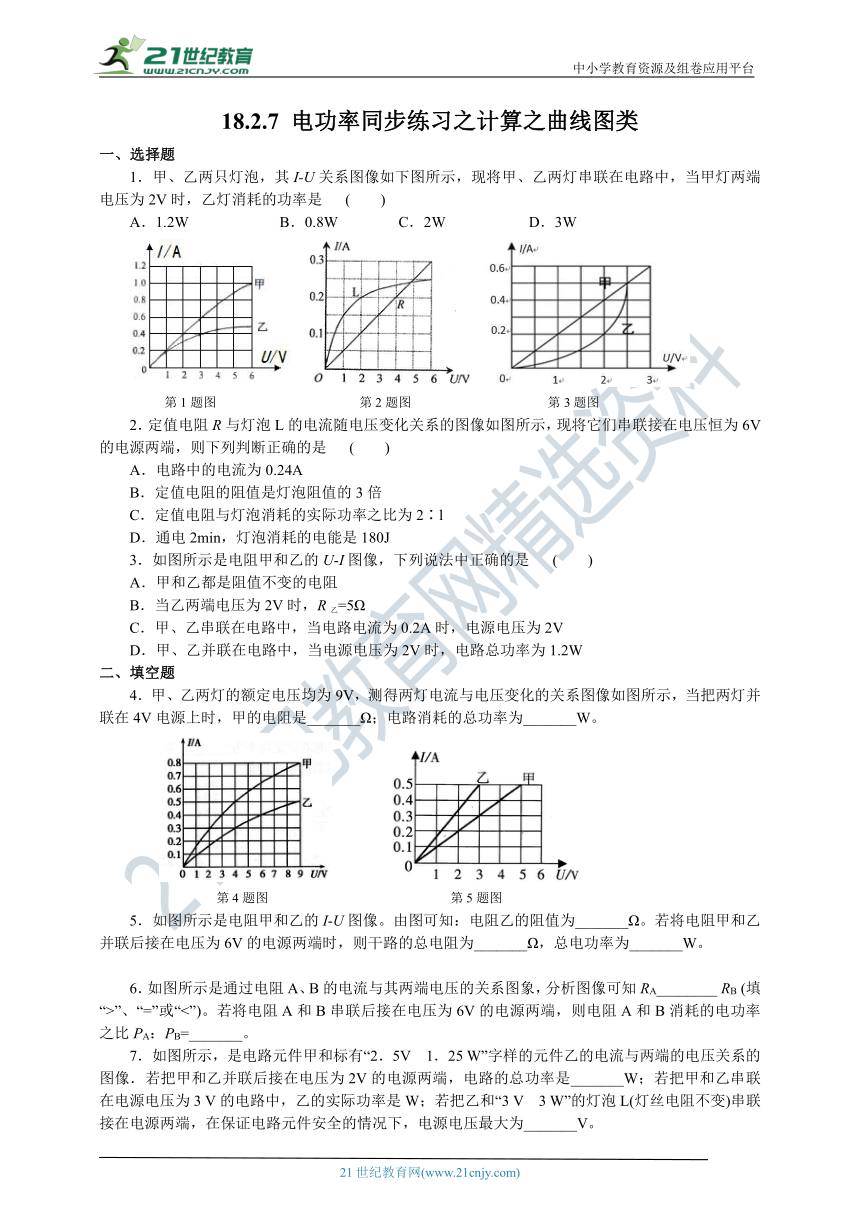

18.2.7 电功率同步练习之计算之曲线图类（含答案）

中小学教育资源及组卷应用平台
18.2.7
电功率同步练习之计算之曲线图类
一、选择题
1．甲、乙两只灯泡，其I-U关系图像如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，乙灯消耗的功率是
(
)
A．1.2W
B．0.8W
C．2W
D．3W
第1题图
第2题图
第3题图
2．定值电阻R与灯泡L的电流随电压变化关系的图像如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是
(
)
A．电路中的电流为0.24A
B．定值电阻的阻值是灯泡阻值的3倍
C．定值电阻与灯泡消耗的实际功率之比为2∶l
D．通电2min，灯泡消耗的电能是180J
3．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是
(
)
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
二、填空题
4．甲、乙两灯的额定电压均为9V，测得两灯电流与电压变化的关系图像如图所示，当把两灯并联在4V电源上时，甲的电阻是_______Ω；电路消耗的总功率为_______W。
第4题图
第5题图
5．如图所示是电阻甲和乙的I-U图像。由图可知：电阻乙的阻值为_______Ω。若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为_______Ω，总电功率为_______W。
6．如图所示是通过电阻A、B的电流与其两端电压的关系图象，分析图像可知RA________
RB
(填“>”、“=”或“<”)。若将电阻A和B串联后接在电压为6V的电源两端，则电阻A和B消耗的电功率之比PA：PB=_______。
7．如图所示，是电路元件甲和标有“2．5V
1．25
W”字样的元件乙的电流与两端的电压关系的图像．若把甲和乙并联后接在电压为2V的电源两端，电路的总功率是_______W；若把甲和乙串联在电源电压为3
V的电路中，乙的实际功率是W；若把乙和“3
V
3
W”的灯泡L(灯丝电阻不变)串联接在电源两端，在保证电路元件安全的情况下，电源电压最大为_______V。
第6题图
第7题图
第8题图
8．甲、乙两灯的额定电压均为9V，
测得两灯的I—U关系图像如图所示，甲灯的额定功率为_______W，当把两灯并联在6V电源上时，_______
(选填“甲”或“乙”)灯发光更亮一些，当把两灯串联在某一电源上时，通过甲灯在电流为0．4A，那么这个电源的电压为_______V。
答案
一、选择题
1、A
2、C
3、D
二、填空题
4、8
3.2
5、6
3.75
9.6
6、<
1：2
7、1.2
0.4
4
8、7.2
甲
9
