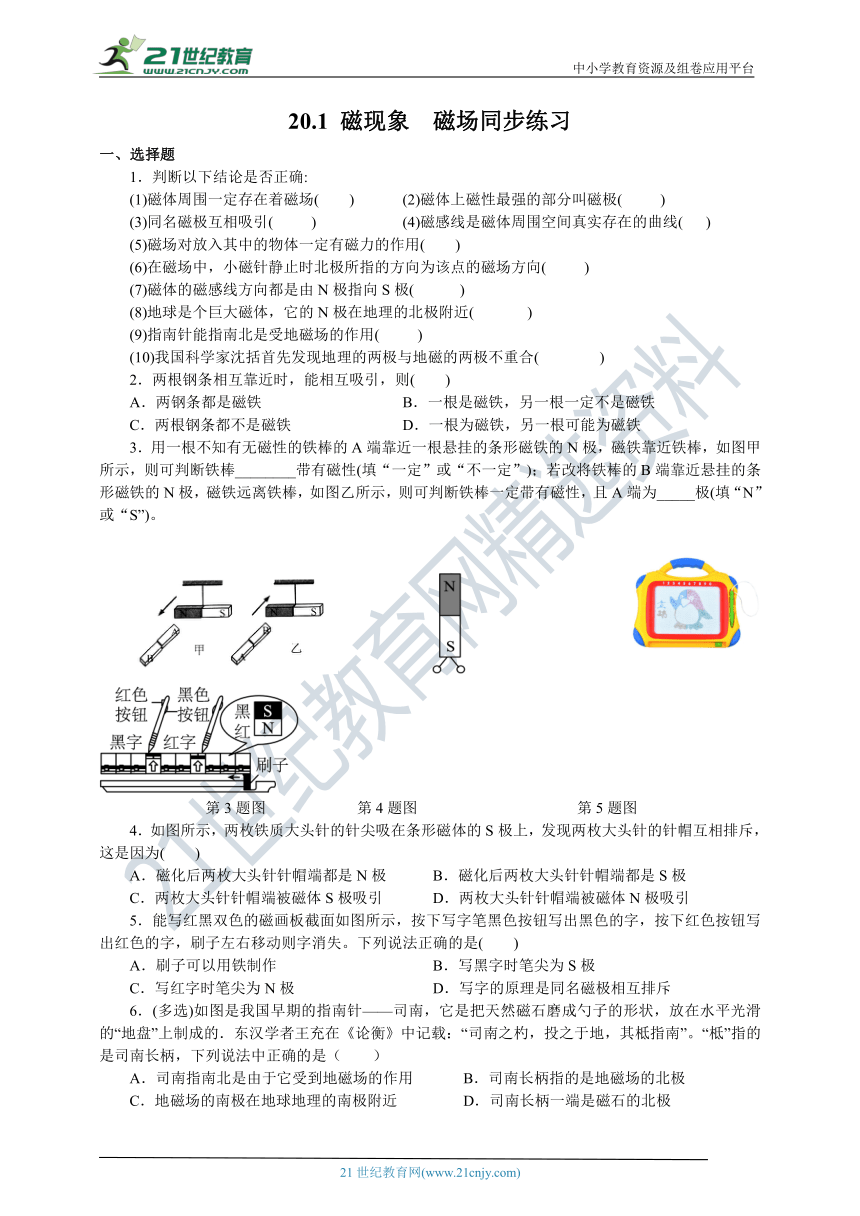

20.1 磁现象 磁场同步练习（含答案）

中小学教育资源及组卷应用平台
20.1
磁现象
磁场同步练习
一、选择题
1．判断以下结论是否正确:
(1)磁体周围一定存在着磁场(
)
(2)磁体上磁性最强的部分叫磁极(
)
(3)同名磁极互相吸引(
)
(4)磁感线是磁体周围空间真实存在的曲线(
)
(5)磁场对放入其中的物体一定有磁力的作用(
)
(6)在磁场中，小磁针静止时北极所指的方向为该点的磁场方向(
)
(7)磁体的磁感线方向都是由N极指向S极(
)
(8)地球是个巨大磁体，它的N极在地理的北极附近(
)
(9)指南针能指南北是受地磁场的作用(
)
(10)我国科学家沈括首先发现地理的两极与地磁的两极不重合(
)
2．两根钢条相互靠近时，能相互吸引，则(
)
A．两钢条都是磁铁
B．一根是磁铁，另一根一定不是磁铁
C．两根钢条都不是磁铁
D．一根为磁铁，另一根可能为磁铁
3．用一根不知有无磁性的铁棒的A端靠近一根悬挂的条形磁铁的N极，磁铁靠近铁棒，如图甲所示，则可判断铁棒________带有磁性(填“一定”或“不一定”)；若改将铁棒的B端靠近悬挂的条形磁铁的N极，磁铁远离铁棒，如图乙所示，则可判断铁棒一定带有磁性，且A端为_____极(填“N”或“S”)。
第3题图
第4题图
第5题图
4．如图所示，两枚铁质大头针的针尖吸在条形磁体的S极上，发现两枚大头针的针帽互相排斥，这是因为(　　)
A．磁化后两枚大头针针帽端都是N极
B．磁化后两枚大头针针帽端都是S极
C．两枚大头针针帽端被磁体S极吸引
D．两枚大头针针帽端被磁体N极吸引
5．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是(　　)
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
D．写字的原理是同名磁极相互排斥

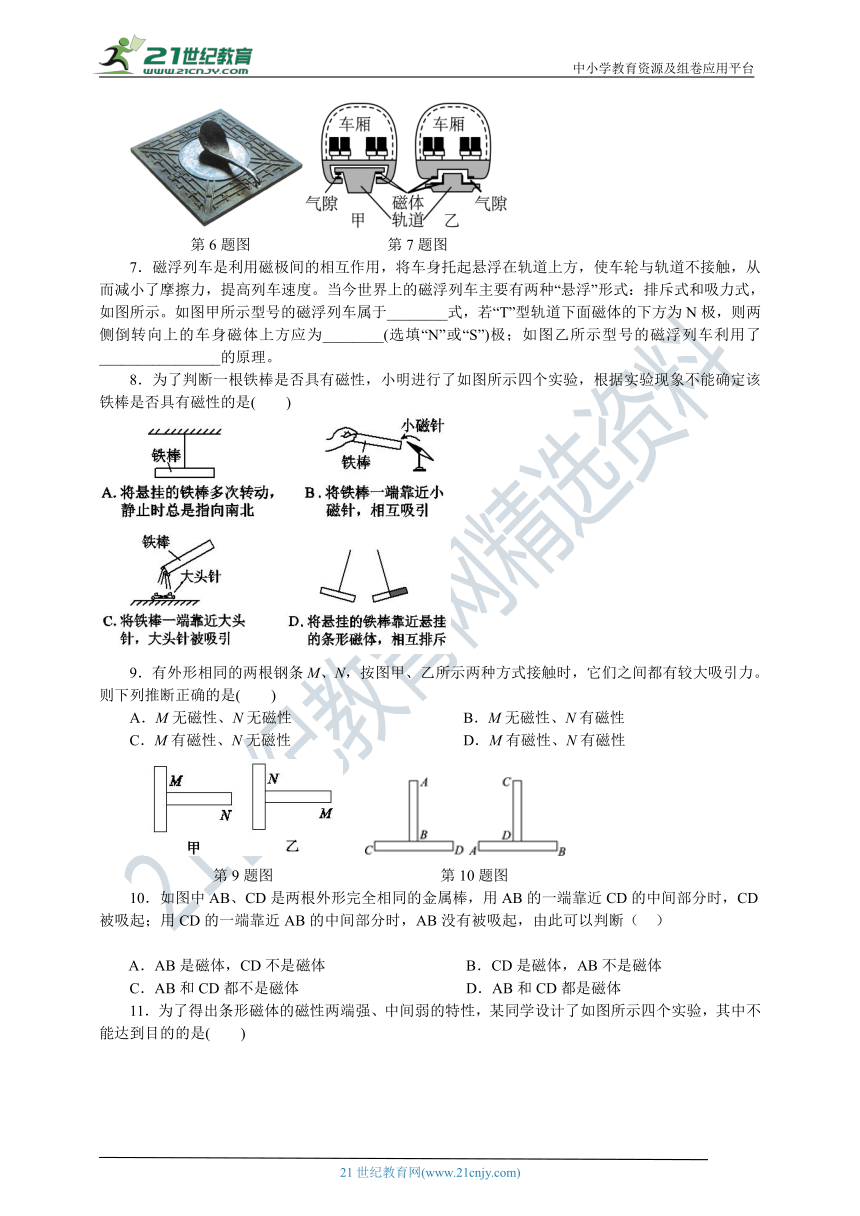

6．(多选)如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”指的是司南长柄，下列说法中正确的是（　　）
A．司南指南北是由于它受到地磁场的作用
B．司南长柄指的是地磁场的北极
C．地磁场的南极在地球地理的南极附近
D．司南长柄一端是磁石的北极
第6题图
第7题图
7．磁浮列车是利用磁极间的相互作用，将车身托起悬浮在轨道上方，使车轮与轨道不接触，从而减小了摩擦力，提高列车速度。当今世界上的磁浮列车主要有两种“悬浮”形式：排斥式和吸力式，如图所示。如图甲所示型号的磁浮列车属于________式，若“T”型轨道下面磁体的下方为N极，则两侧倒转向上的车身磁体上方应为________(选填“N”或“S”)极；如图乙所示型号的磁浮列车利用了________________的原理。
8．为了判断一根铁棒是否具有磁性，小明进行了如图所示四个实验，根据实验现象不能确定该铁棒是否具有磁性的是(　　)
9．有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性
B．M无磁性、N有磁性
C．M有磁性、N无磁性
D．M有磁性、N有磁性
第9题图
第10题图
10．如图中AB、CD是两根外形完全
(?http:?/??/?www.21cnjy.com?)相同的金属棒，用AB的一端靠近CD的中间部分时，CD被吸起；用CD的一端靠近AB的中间部分时，AB没有被吸起，由此可以判断（??
）
【来源：21·世纪·教育·网】
(?http:?/??/?www.21cnjy.com?/??)
A．AB是磁体，CD不是
(?http:?/??/?www.21cnjy.com?)磁体?????????????????????????????????????B．CD是磁体，AB不是磁体
C．AB和CD都不是磁体????????????????????????????????????????????D．AB和CD都是磁体
11．为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
12．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)，小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B，则下列选项中，能反映弹簧测力计示数F随位置变化的是(
)
13．如图所示的磁体两极间磁感线的画法正确的是（??
）
A.?
(?http:?/??/?www.21cnjy.com?/??)??????B.?
(?http:?/??/?www.21cnjy.com?/??)??????C.?
(?http:?/??/?www.21cnjy.com?/??)??????D.?
(?http:?/??/?www.21cnjy.com?/??)
14．如图所示为磁体及其之间的磁感线，请在图中标出磁体的磁极、相应的磁感线的方向及小磁针的磁极．
15．画出图中所示的几种磁体周围的磁感线．
16．下列关于磁场和磁感线的说法中正确的有（
?
）
A．磁体周围的空间存在着看不见、摸不着的磁场，但是可以借助小磁针感知它的存在
B．磁感线是磁体周围空间实际存在的曲线
C．磁感线是由铁屑组成的
D．磁体间的相互作用是通过磁场发生的
E．在磁体的外部，磁感线都是从磁体的南极出发回到北极
F．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
G．磁场中某点的磁场方向是由放在该点的小磁针N极决定的
H．地磁场的磁感线是从地球南极附近发出回到北极附近的
I．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场
J．磁场是有方向的，在磁场的不同位置，磁场方向一般不同
K．在磁场中的某点，小磁针南极所受磁力的方向与该点的磁场方向相同
17．如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场______(选填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向______（选填“P”或“Q”)处。
第17题图
第18题图
18．如图所示，A、B均为质量为m的两个条形磁铁，置于台秤的托盘上，忽略台秤与磁铁间的磁力作用。当平衡时B对A的弹力为F1，台秤的示数为F2，它们的大小关系是(
)
A．F1=mg，F2=2mg
B．F1>mg，F2=2mg
C．F1>mg，F2=mg
D．F1>mg，F2>2mg
19．某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几名同学提出了以下三种猜想：
猜想1：磁极呈横向分布(如图11甲所示，左侧为N极，右侧为S极)。
猜想2：磁极呈轴向分布(如图乙所示，上面为N极，下面为S极)。
猜想3：磁极呈上中下分布(如图丙所示，上、下面为N极，中部为S极)。
(1)根据所学知识，他们经过讨论，断定猜想3是错误的。你认为他们判断的依据是________________________________________________________________________
________________________________________________________________________。
(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止。这说明猜想________是错误的。
(3)为了验证剩下的一个猜想是否正确，环形磁体可以________悬挂起来，如果出现的现象是____________________________，说明该猜想正确。还可以使用________判断该猜想正确与否。
20．有一种如图甲所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，见图乙，外侧为N极，内侧为S极；②磁极呈轴向分布，见图丙，上面为N极，下面为S极。
为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图丁那样沿中心轴线互相靠近，发现它们相互排斥；接着将其中一个环形磁铁翻转，如果它们相互_______，则磁极呈横向分布，如果它们相互_______，则磁极呈轴向分布。
21．小金同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的种类是否有关，设计了如图甲所示的装置。他保持磁体和纸片间的距离一定，在纸片上放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体
不放物体
铁板
镍板
铝板
塑料板
吸引回形针数量/个
4
1
1
3
3
(1)分析数据可知，吸引回形针数量越少，说明该材料对吸引力的影响________。
(2)铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是_________________________________。
(3)其实小金同学所研究的现象叫“磁屏蔽”，如图乙所示，一个放在磁场中的铁质球壳(截面有一定厚度)，外面磁场的绝大部分沿铁质球壳壁“通过”，只有极少部分会进入球内空间。人们从这一现象得到启发，为使精密仪器不受外面的影响，可以将仪器放在什么地方？答：______________________________________________。
1．√√╳╳╳√╳╳√√
2．D
3．不一定；S
4．B
5．A
6．AB
7．吸力式；S；同名磁极相互排斥
8．B
9．D
10．A
11．B
12．C
13．B
14．略
15．略
16．ADHIJ
17．弱；Q
18．B
19．(1)一个磁体有且只有两个磁极　(2)1
(3)竖直　磁体总在一个位置静止　铁屑
20．排斥；吸引
21．(1)越大　(2)铝不能被磁化　(3)可以放在铁盒子中
