16.4 变阻器 导学案（无答案）

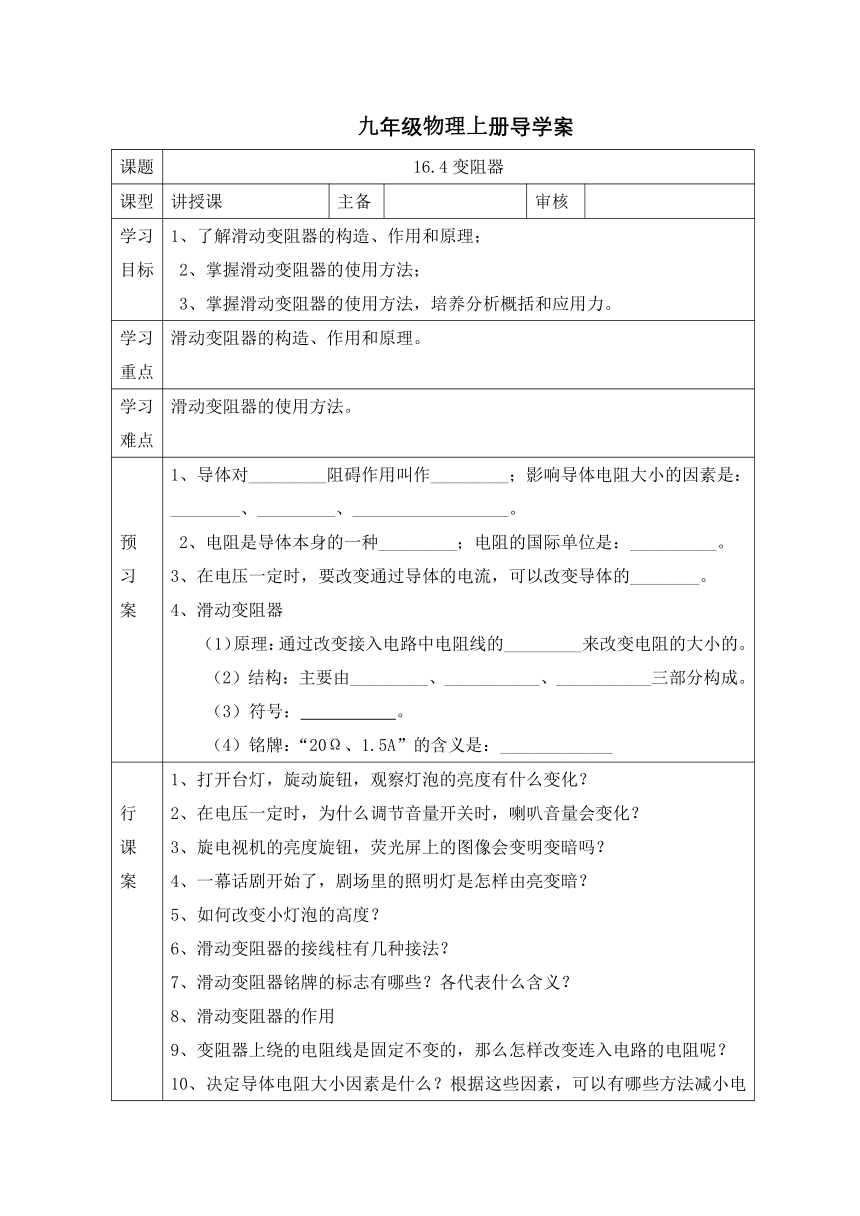

九年级物理上册导学案
课题
16.4变阻器
课型
讲授课
主备

审核

学习
目标
1、了解滑动变阻器的构造、作用和原理；
2、掌握滑动变阻器的使用方法；
3、掌握滑动变阻器的使用方法，培养分析概括和应用力。
学习
重点
滑动变阻器的构造、作用和原理。
学习
难点
滑动变阻器的使用方法。
预
习
案
1、导体对_________阻碍作用叫作_________；影响导体电阻大小的因素是：________、_________、__________________。
2、电阻是导体本身的一种_________；电阻的国际单位是：__________。
3、在电压一定时，要改变通过导体的电流，可以改变导体的________。
4、滑动变阻器
（1）原理：通过改变接入电路中电阻线的_________来改变电阻的大小的。
（2）结构：主要由_________、___________、___________三部分构成。
　（3）符号： 。
（4）铭牌：“20Ω、1.5A”的含义是：_____________
行
课
案
1、打开台灯，旋动旋钮，观察灯泡的亮度有什么变化？
2、在电压一定时，为什么调节音量开关时，喇叭音量会变化？
3、旋电视机的亮度旋钮，荧光屏上的图像会变明变暗吗？
4、一幕话剧开始了，剧场里的照明灯是怎样由亮变暗？
5、如何改变小灯泡的高度？
6、滑动变阻器的接线柱有几种接法？
7、滑动变阻器铭牌的标志有哪些？各代表什么含义？
8、滑动变阻器的作用
9、变阻器上绕的电阻线是固定不变的，那么怎样改变连入电路的电阻呢？
10、决定导体电阻大小因素是什么？根据这些因素，可以有哪些方法减小电阻？
11、电阻箱怎么读数？
检
测
案
1、下图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是 （ ）

3398520447675002、如图，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
A.C和D 　　B.B和D
C.A和C 　　 D.B和A
3、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动过程中，电路中的电流变大。则电路与滑动变阻器的连接方式正确的是（ ）
197675524955500A．M连c，N连d
B．M连a，N连b
C．M连c，N连a
D．M连c，N连b
4. 如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则349313529273500接入电路中的接线方式为（ ）
A.a、b B.a、c
C.b、d 　 D.a、d
5.如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（ ）
A． L1变暗，L2亮度不变
283781531686500B． L1、L2都变亮
C． L1变亮，L2变暗
D． L1、L2都变暗
6.如右图所示，为了使滑动变阻器的滑片P向左 移动时，灯泡变亮，则图344995554991000中导线的E端应接在滑动变阻器的( )
A．A接线柱上 　　 B．B接线柱上
C．C接线柱上 　　D．D接线柱上
7.如下左图所示．当滑片P向左移动时（ ）
333756025844500A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
8.下面关于导体电阻的说法，正确的是（　　）
A.铁导线的电阻比铜导线的电阻大
B.粗的铜导线比细的铜导线的电阻大
C.两根粗细一样的导线，长的电阻比短的电阻大
D.由同种材料制成的、长短相等的两根导线，粗的导线比细的导线电阻小
9.做实验时，连接电路的导线，若只能在粗细和长度相同的铜丝、铝丝、铁丝、锰铜丝中挑选，你认为应该选（　　）
A．铜丝 　　B.铝丝 　　C.铁丝　　 D.锰铜丝
10.横截面积相同电阻相等的铜丝和铁丝，其中导线长的是（　　）
A铜丝 　　B.铁丝 　　C.一样长　　 D.都有可能
