显微镜的使用

(共43张PPT)
显微镜的结构与使用
使用导航

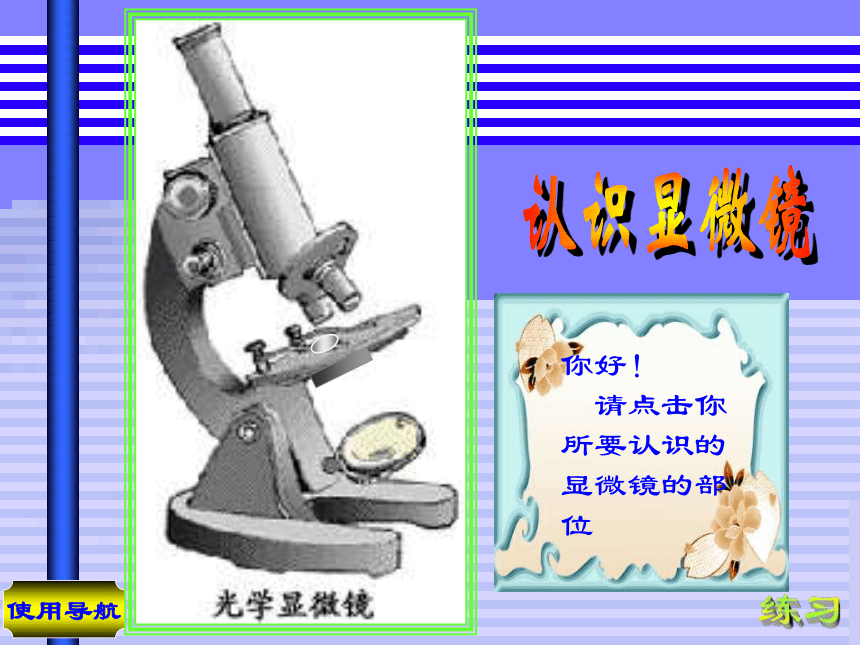

你好！
请点击你所要认识的显微镜的部位

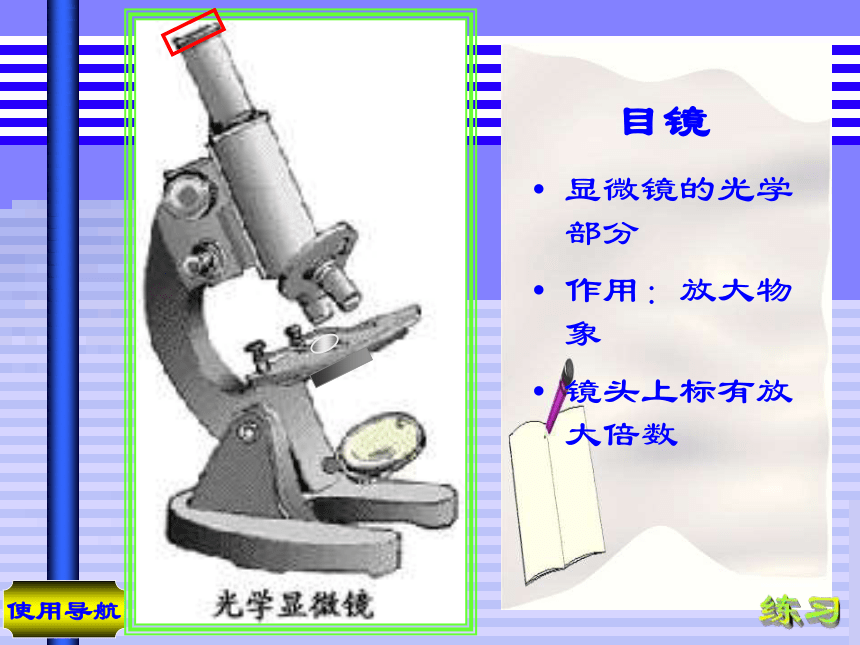

目镜
显微镜的光学部分
作用：放大物象
镜头上标有放大倍数

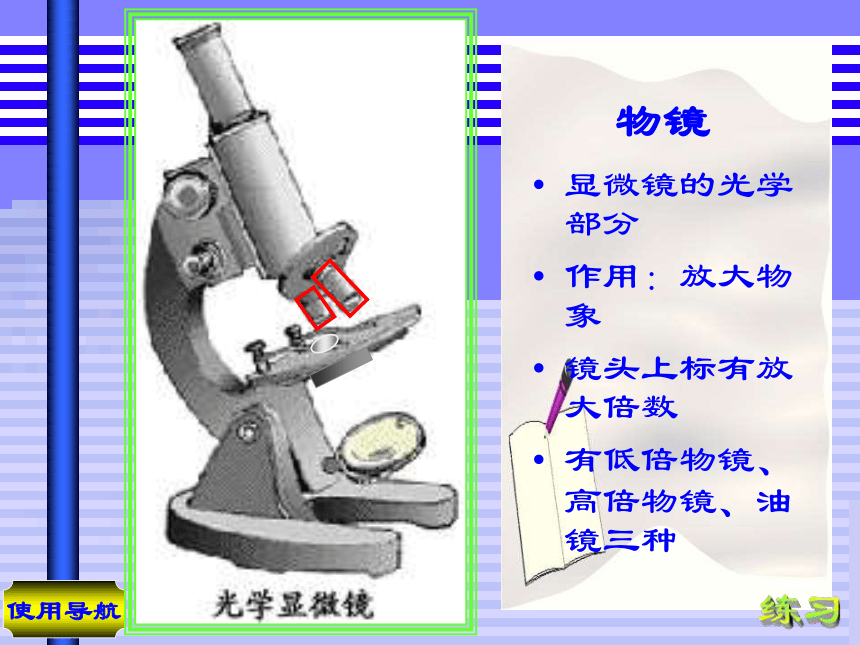

物镜
显微镜的光学部分
作用：放大物象
镜头上标有放大倍数
有低倍物镜、高倍物镜、油镜三种

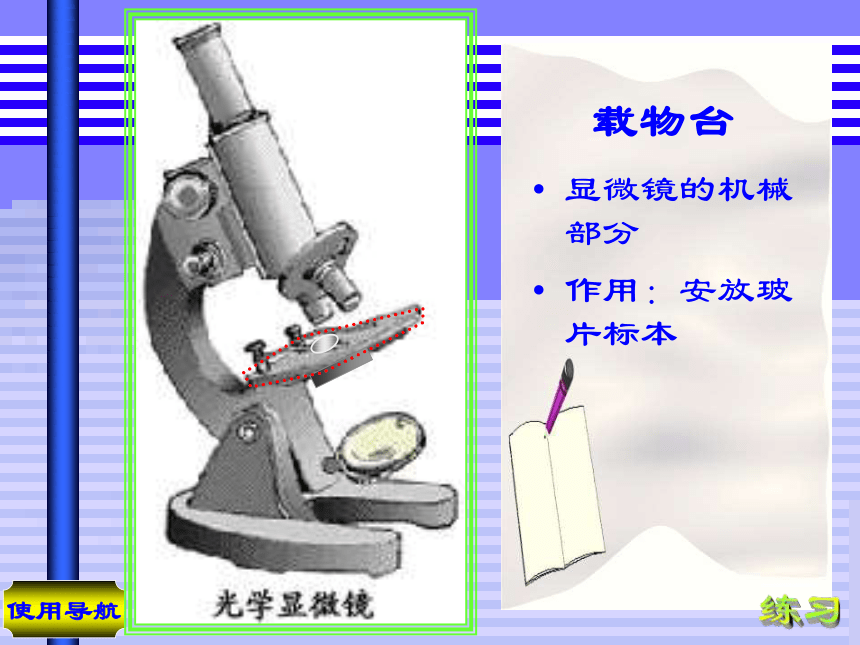

载物台
显微镜的机械部分
作用：安放玻片标本
反光镜
显微镜的照明部分
作用：反射光线
有平面镜、凹面镜两种
镜座
显微镜的机械部分
作用：稳定显微镜

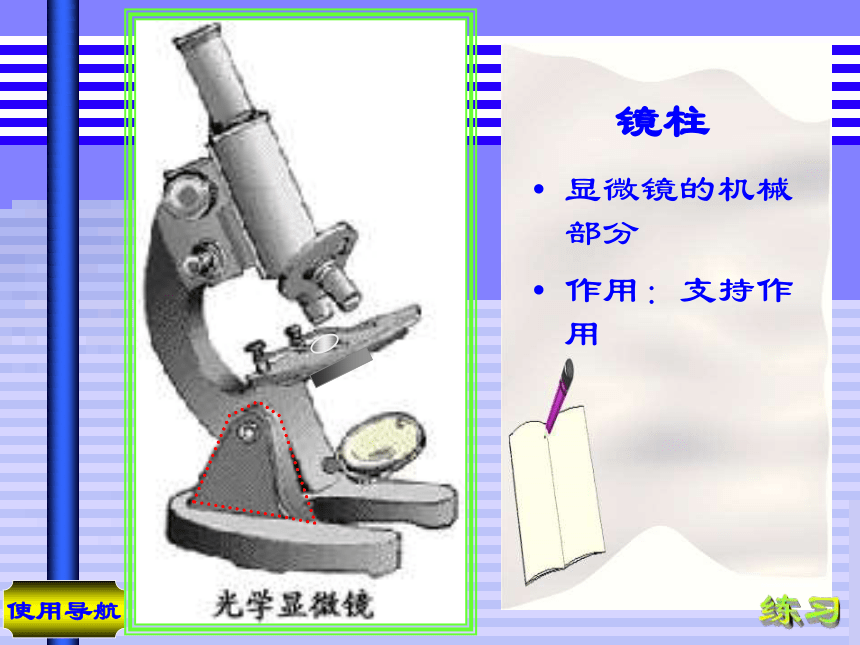

镜柱
显微镜的机械部分
作用：支持作用
镜臂
显微镜的机械部分
作用：握镜作用

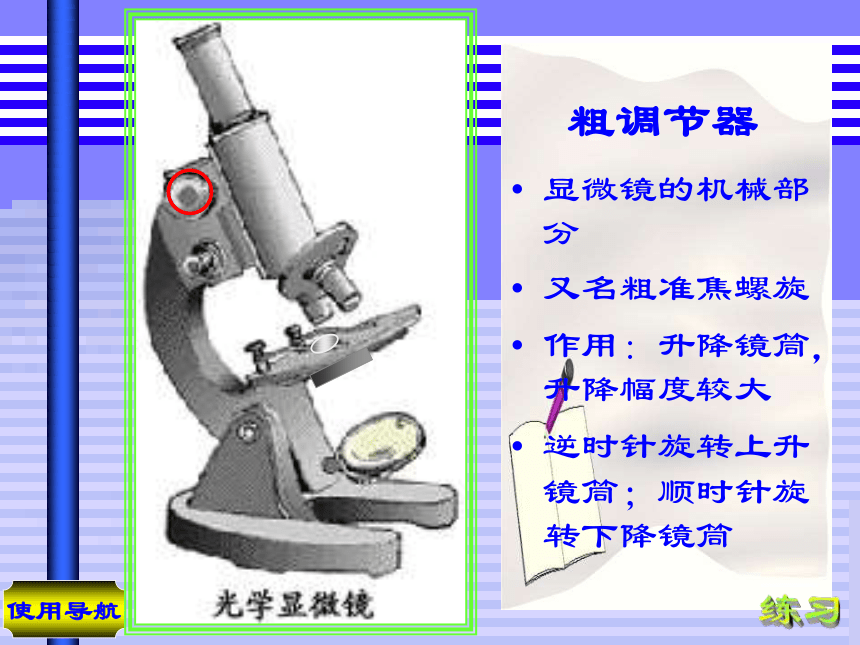

粗调节器
显微镜的机械部分
又名粗准焦螺旋
作用：升降镜筒，升降幅度较大
逆时针旋转上升镜筒；顺时针旋转下降镜筒
细调节器
显微镜的机械部分
又名细准焦螺旋
作用：升降镜筒，升降幅度较小
逆时针旋转上升镜筒；顺时针旋转下降镜筒
镜筒
显微镜的机械部分
作用：安放镜头
把目镜和物镜聚合起来
转换器
显微镜的机械部分
作用：安放和转换物镜镜头
弹簧夹片
显微镜的机械部分
作用：固定玻片标本
通光孔
显微镜的机械部分
作用：使光线通过
光圈
显微镜的照明部分
作用：调节通光量
1
2
3
4
5
6
7
8
10
11
12
9
请指出图中标号的名称
单击鼠标后，答案将依次出现
1、目镜
2、粗调节器
3、细调节器
4、镜臂
5、物镜
6、镜柱
7、镜座
8、镜筒
9、弹簧夹片
10、载物台
11、光圈
12、反光镜
点 击
此处进入显微镜使用的学习
使用导航
1、准备
将显微镜平稳地放在身前的实验桌上，略偏左，使镜臂对着身体，镜筒向前（如右图所示）
实验桌
人
显微镜
注意事项
next
1、准备
2、对光①
转动转换器，使低倍镜对准通光孔，
转动粗调节器，使低倍镜前端距
载物台约1-2厘米的距离。
（如右图所示）
低倍物镜
通光孔
载物台
注意事项
next
2、对光②
将光圈放大；
让左眼朝目镜里注视，同时用手将反光镜转向光源；
调节反光镜，直至从目镜里看
到一个白色明亮的圆形视野。
（如右图所示）
光圈
反光镜
注意事项
next
1、准备
2、对光
将玻片标本放在载物台上，使待检查部分位于通光孔中心，用弹
簧夹片压住载玻片两端。
（如右图所示）
3、低倍镜观察①
注意事项
next
1、准备
两眼从侧面注视，将物镜降至距标本约0.5厘米时停止。
（如右图所示）
3、低倍镜观察②
注意事项
next
1、准备
2、对光
用左眼朝目镜里观察，同时转动粗调节器，缓慢上升镜筒，直到
视野中出现物象，再用细调节
器调节。
（如右图所示）
3、低倍镜观察③
注意事项
next
1、准备
2、对光
先将低倍镜下找到所需观察的物象，把要进一步放大的部位移到视野正中央。（如上图所示）
3、低倍镜观察
4、高倍镜观察①
中期
注意事项
next
1、准备
2、对光
转动转换器，使高倍镜到位。调节反光镜和光圈，使光照明亮，再微微调节细调节器，直到物象清晰。
（如上图所示）
4、高倍镜观察②
注意事项
next
1、准备
2、对光
3、低倍镜观察
5、显微镜复原
4、高倍镜观察
注意事项
用擦镜纸揩净目镜和物镜，用清洁纱布揩净镜体。再转动转换器，把两个物镜偏到两旁，并将镜筒下降，然后将显微镜平稳地放入镜箱内保存。
begin
1、准备
2、对光
3、低倍镜观察
1、取送显微镜时，应右手握住镜臂， 左手
托住镜座，轻拿轻放。切勿用 一只手斜
提，前后摆动，防止目镜滑出跌落。
2、揩试目镜、物镜和反光镜上的灰尘或污
物，必须使用专用的擦镜纸。切勿用手指、
手帕、纱布和普通纸擦。
返回
next
3、镜头的切换一定要使用转换器，以免使
光轴发生弯曲。
4、镜检时，如有必要使镜筒倾斜，注意倾
斜角度不能超过45 ，以免整个镜体重心
不稳而翻倒。
5、转动粗、细调节器时，不要用力过猛，
以防止机件损伤，调节失灵。
返回
next
6、镜检时，坐姿端正，一般用左眼观察物
象，用右眼看着实验报告纸画图。两眼
须同时睁开，以减少疲劳。
7、切忌一面从目镜进行观察，一面使镜筒
下降，这样容易使物镜与玻片标本碰撞
而损坏；也不能持续转动粗调节器，使
镜筒一直上升，这样会使镜筒内的齿板
和齿轮脱钩，以致镜筒跌出。
返回
next
8、载物台要保持清洁干燥。如使用新鲜材
料做临时装片，必须在载玻片上加盖盖
玻片。切勿让材料、水滴、试剂接触物
镜和载物台。如沾上，应立即揩擦干净，
以免镜头等被污染和腐蚀。
9、在高倍镜下调节焦距时，切勿使用粗调
节器，以免压坏标本，损坏物镜。
返回
next
10、高倍镜使用完毕，必须先上升镜筒，移
开镜头后再取出玻片标本，以免取玻片
时擦损镜头的镜面。
11、绝对禁止随意取出目镜或拆下显微镜
的其他部件，以免灰尘掉入镜筒、部件
失落或损坏。
返回
begin
2、 如何尽快使物象移到视野中央？
1、如何操作使物象更容易找到？
1、如何操作使物象更容易找到？
如右图所示，在放置载玻片时，使观察对象置于通光孔的中央。
因为，通光孔的中央与物镜的光轴在一条直线上，通过调节调节器，就比较容易找到物象。
3、 如何尽快使物象移到视野中央？
如上图，物象在视野的下方，若要移至中央，则装片应镜臂方向移动。
装片移动方向与视野中物象移动方向是相反的。
镜臂侧
镜臂侧
3、 如何尽快使物象移到视野中央？
操作如上图所示
载物台
通光孔
镜臂侧
返回
目镜 物镜
目镜和物镜的区别：
使用显微镜的误区：
左眼观察右眼开
对光
1、对光时，光线要依次通过显微镜的
反光镜→光圈→通光孔→物镜→目镜
2、光线明亮时，应使用
光线较暗时，应使用
凹面反光镜、大光圈
平面反光镜、小光圈
3、为了看清细胞的质壁分离，应把视野
调暗，使用平面反光镜、小光圈
4、标本染色较深，应选用
凹面反光镜和大光圈
调焦
怎样在低倍镜下找到物象？
将要观察的细胞移到视野中央，直接转换
转换器换成高倍物镜，略微调焦。
怎样在高倍镜下找到物象？
高倍镜下的视野与低倍镜下的视野有何区别？
移动装片、调焦
看到的细胞少，视野较暗。
高倍显微镜的使用方法
一是先低后高：必须先使用低倍镜，将物像移到视野的中央后，再使用高倍镜。
二是先粗后细：是指在调试显微镜时，先用粗准焦螺旋，再用细准焦螺旋。
三是先下后上：在调试镜筒的高低时，应先将镜筒下降，使物镜靠近载玻片，再边用眼观察边转动粗准焦螺旋，使镜筒缓缓上升，直至看清楚物像为止。
四是先小后大：在选择光圈时，先用较小的光圈，如果视野偏暗，再换用较大的光圈。
五是先平后凹：如果视野亮度合适，一般选择平面镜，如果视野偏暗，可换用凹面镜。
显微镜使用过程中相关问题
（1）高倍镜使用前，装片如何移动？ （2）换高倍物镜后，怎样使物像清晰？视野明暗度会怎样变化？如何调亮？ （3）所用目镜、物镜的长度与放大倍数的关系？
（4）物像清晰后，物镜与载玻片之间的距离和放大倍数的关系？ （5)总放大倍数的计算方法？放大倍数具体指面积的放大倍数还是长度的放大倍数？ （6）放大倍数与视野中细胞大小、多少、视野明暗的关系？ （7）怎样判定视野中某一异物实际所在位置是目镜、物镜、还是玻片上？
．（05上海）显微镜目镜为10×，物镜为10×，视野中被相连的64个分生组织细胞所充满。若物镜转换为40×后，则在视野中可检测到的分生组织细胞数为
A．2个 B．4个
C．8个 D．16个
B
