平面镜成像

(共69张PPT)
3.3 平面镜成像
塔在水中的倒影

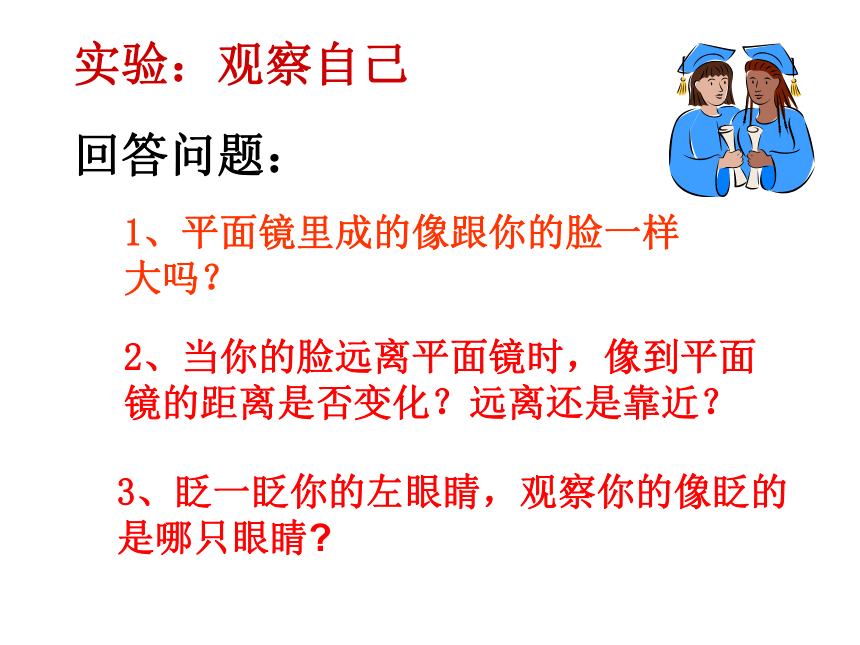

回答问题：
2、当你的脸远离平面镜时，像到平面镜的距离是否变化？远离还是靠近？
1、平面镜里成的像跟你的脸一样大吗？
实验：观察自己
3、眨一眨你的左眼睛，观察你的像眨的是哪只眼睛

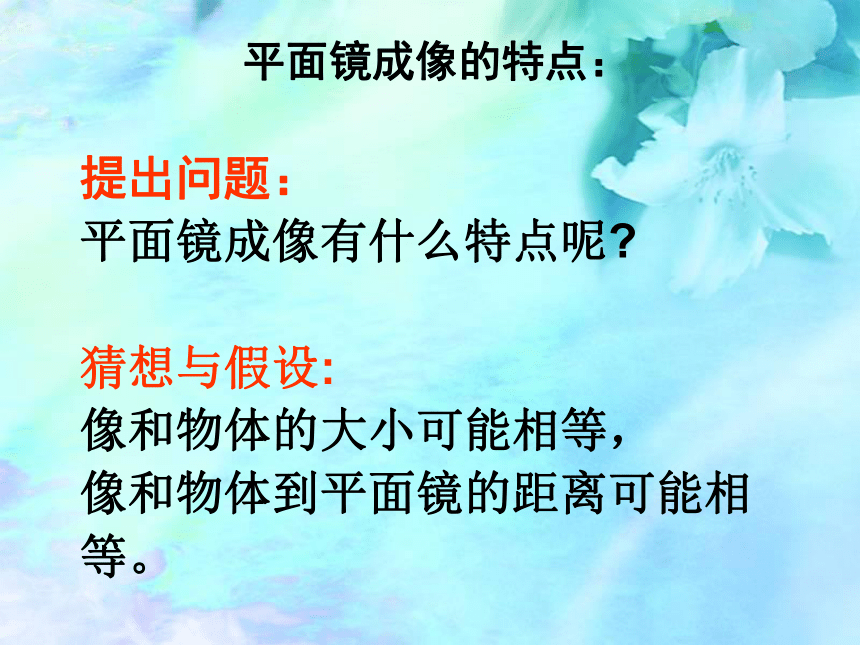

平面镜成像的特点：
提出问题：
平面镜成像有什么特点呢
猜想与假设:
像和物体的大小可能相等，
像和物体到平面镜的距离可能相等。

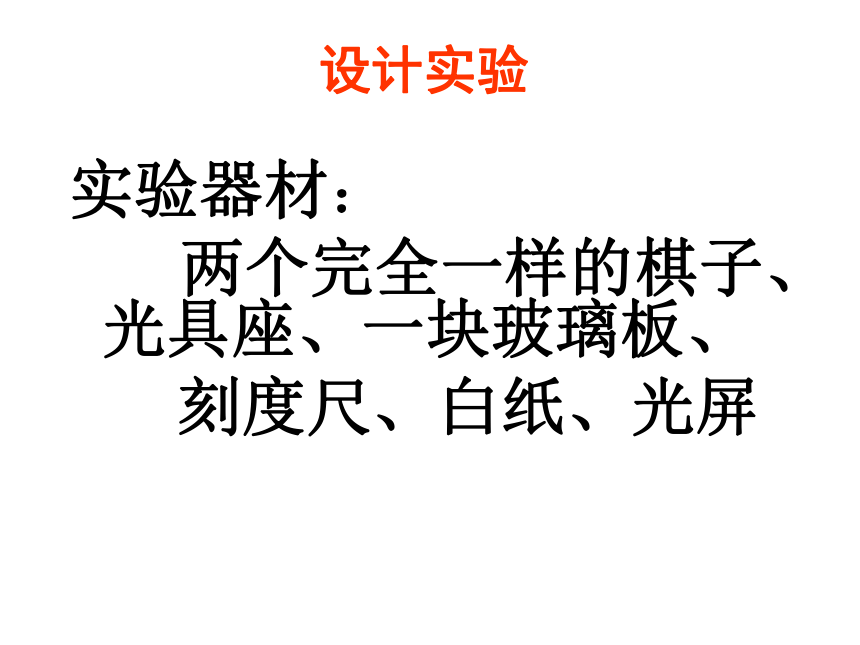

设计实验
实验器材：
两个完全一样的棋子、光具座、一块玻璃板、
刻度尺、白纸、光屏

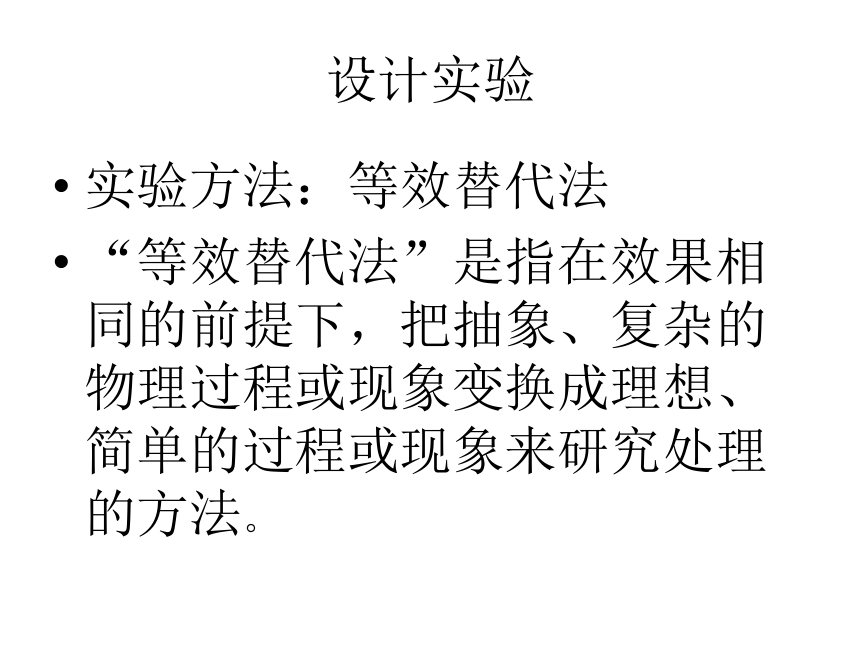

设计实验
实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。
设计实验
设计表格
次数 物到平面镜的距离/cm 像到平面镜的距离/cm 像与物大小比较（放大或缩小）
1
2
进行实验

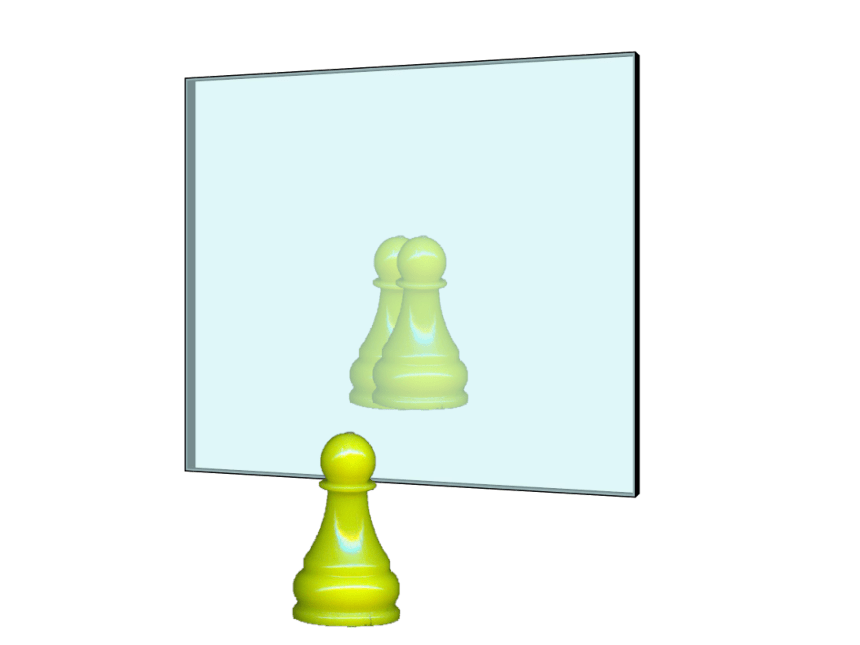

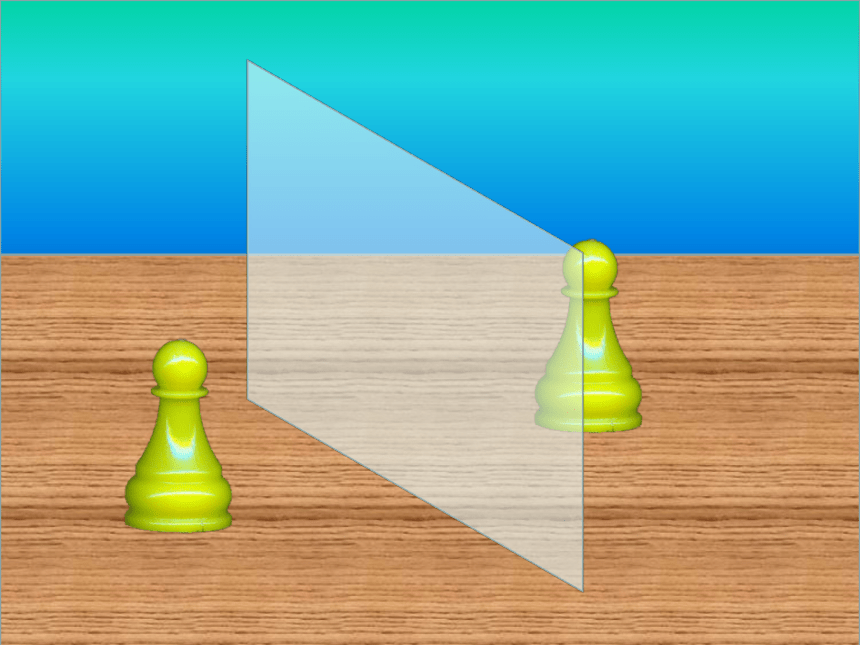

1、将玻璃板垂直置于光具座的中央，在玻璃板的一
侧立放置棋子A，透过玻璃板观察其另一侧面
的棋子的像。
2、将光屏放在像的位置，不透过玻璃板，直接观察光屏上有无像。

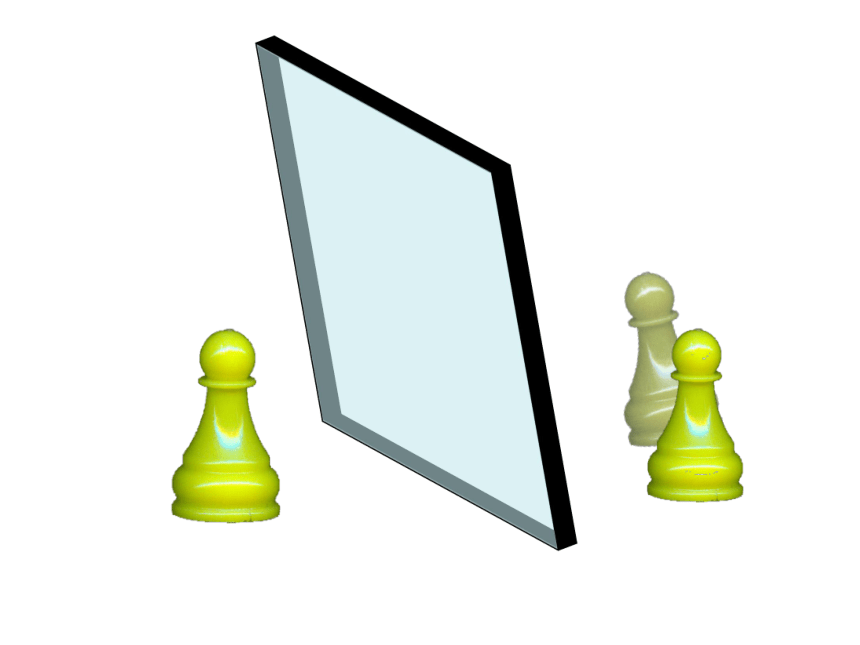

3、将相同的棋子B放在像的位置，观察像与棋子B大小关系。
4、移动棋子A，观察其像的大小有无变化。
5、量出棋子B和像到玻璃板的距离
分析论证
平面镜成像的特点
平面镜成像的特点
1.像与物体到镜面的距离相等
2.像与物体大小相等
3.像与物体的连线与镜面垂直
4.平面镜成的像是正立的虚像
实验研究
用玻璃板代替平面镜的目的是便于找到并画出像的位置。
在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是玻璃板的两个表面同时反射，每个表面成一个像。
用两个大小相同的棋子目的是便于比较像和物大小。
平面镜成像的作图
如图，MN表示平面镜，A表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
A’
１、作垂线
２、取等距离
３、画虚像
平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
虚像
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。
平面镜成虚像的原理
S
S’
O
虚像
光线的反向延长线会聚形成的像叫虚象．
2、成像
三、平面镜的作用：
1、改变光的传播方向
（光路）
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
平面镜成像的应用：
舞蹈演员纠正自己的姿势
牙医看清别人牙齿的背面
凸面镜和凹面镜
凹面镜
作
用
　　凹面镜能把射向它的平行光线会聚在一点，这一点叫做凹镜的焦点．
凹面镜
应
用
太阳灶
手电筒、汽车头灯中用凹镜作反射面
大型反射式望远镜
凹面镜对光线有 作用
会聚
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
凸面镜
作
用
凸面镜对光起发散作用．
凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
如图所示，发光点 S发出的某光线经平面镜MN反射后，
反射光线恰好经过A点，请在图中画出这条光线 .
S
A
O
S1
解析： 解答此题的关键是找准入射点O和像
点S1，在解答时可先根据平面镜成像的
特点，用对称法确定出像点S1，然后连
A点和像点S1，即可得到入射点O,最后
将光路图补画完整。
小结： 解答此类题目时，要结合平面镜成
像特点（对称性），运用光的反射定律,
才能准确迅速地作出光路图。作图时一
定要特别注意线的虚实与箭头的方向。
课堂练习：
1、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子 ( )
B．山的实像
C．山倒立的虚像
D．山正立的虚像
D
A B C D
C
2、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）
3、小丑在平面镜中的像，图中正确的是（ ）
A
B
C
D
A
4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（ ）。
A、7:25
B、6:35
C、5:25
D、4:35
D
5、人向平面镜走近时，他在镜中的像将：（ ）
A、变大
B、 变小
C、不变
C
A
B
C
D
6、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）
C
7、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大
的虚像
1.5
4
不变
8、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )
( )
( )
( )
光的直线传播
光的反射
光的直线传播
光的反射
应用：
1.下面不是利用凹面镜的是( )
A.汽车观后镜 B.太阳灶
C.手电筒 D.探照灯
A
课堂作业：
1、平面镜成像的特点是：物体在平面镜里成的像是 像，像和物的大小 ，它们的连线跟镜面 ，它们到镜面的距离 。
2、人站在竖直放置的平面镜前3米处，他在镜中的像距他有 米，如果他向平面镜靠近，则他在平面镜中所成的像将 。
3、我们在河边看到树木和建筑物的“倒影”和立竿见影的“影”，前者是由 引起的，后者是由 引起的。
4、作出物体在平面镜的虚像。
课堂小练面镜成像是由于光的_______而形成，物体在平面镜中所成的像是_______。若小明同学身高1.5，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）
课堂小练习
指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
课堂小练习
课堂小练习
课堂小练习
课堂小练习
当你照镜子的时候，可在镜子里看到另外一个“你”，镜子里的这个“你”就是你的_________，由于进入你眼睛的光线并非真正来自平面镜后的“你”，所以把这个“你”叫做_________．
课堂小练面镜成的像_________在光屏上显示出来（填“能”或“不能”），平面镜成像是物体反射的光或物体发出的光射到平面镜时发生了_________的结果．
课堂小练习
某同学身高1.7m，站在竖直放置的平面镜前1.5m处，他的像高是_________，他的像到平面镜的距离是_________．若此人向平面镜移动1m，则他的像到平面镜的距离为_________，他的像高为_________．
课堂小练习
水面也能发生反射，我们从水中看到空中的飞机是_________像．（填“虚”“实”）
凸面镜使平行光束_________，凹面镜使平行光束_________．汽车的后视镜是_________面镜，利用它可以_________司机的视野．
课堂小练习
太阳灶是用_________ 面镜制成的，它可以使照在表面的太阳光_________在一点，凹面镜的面积越大会聚的太阳光就越_________ 温度也就越_________，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不_________的环保型能源．
课堂小练习
手电筒的反光装置相当于_________ 面镜，它可以使小电珠发出的光，变成_________光射出去．
课堂小练习
某同学在竖直放置的平面镜前，从距平面镜2m处跳到了距平面镜4m处．下列关于镜中像的大小及像的距离的说法中正确的是
A．像与该同学大小相等，像到该同学的距离变为6m
B．像与该同学大小相等，像到该同学的距离变为8m
C．像比该同学大，像到该同学的距离变为6m
D．像比该同学小，像到该同学的距离变为8m
课堂小练习
小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
课堂小练习
“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是
A．山的影子
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像
课堂小练习
下图中是从平面镜中观察到的时钟图，则当时的时刻是
A．2：25 B．2：35
C．9：25 D．9：35
课堂小练习
某同学在做研究平面镜成像的实验时，想使竖直放置的蜡烛所成的像与水平面成水平的，他可采用的方法是
A．将平面镜与水平面成90°角放置
B．将平面镜与水平面成60°角放置
C．将平面镜与水平面成30°角放置
D．将平面镜与水平面成45°角放置
课堂小练习
下图中，M是平面镜，各光路图正确的是
课堂小练习
下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′．
课堂小练习
如下图所示，L是平面镜，S是发光点，请你画出能看到S在平面镜中像的范围．
课堂小练习
某同学身高1.8m，他想在家中墙上设计一个刚好能看见他全身像的平面镜，该平面镜至少应多高，画图说明应挂在什么地方？
