在地图中如何呈现山体的部位？坡度的陡缓？
人教版 七年级上
第四节　地形图的阅读
　
第一章　地球和地图

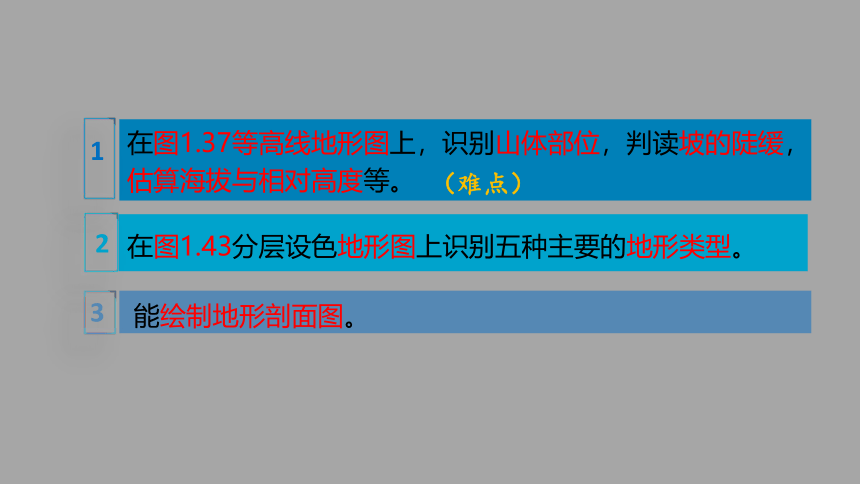

能绘制地形剖面图。
在图1.43分层设色地形图上识别五种主要的地形类型。
2
1
3
在图1.37等高线地形图上，识别山体部位，判读坡的陡缓，估算海拔与相对高度等。
（难点）

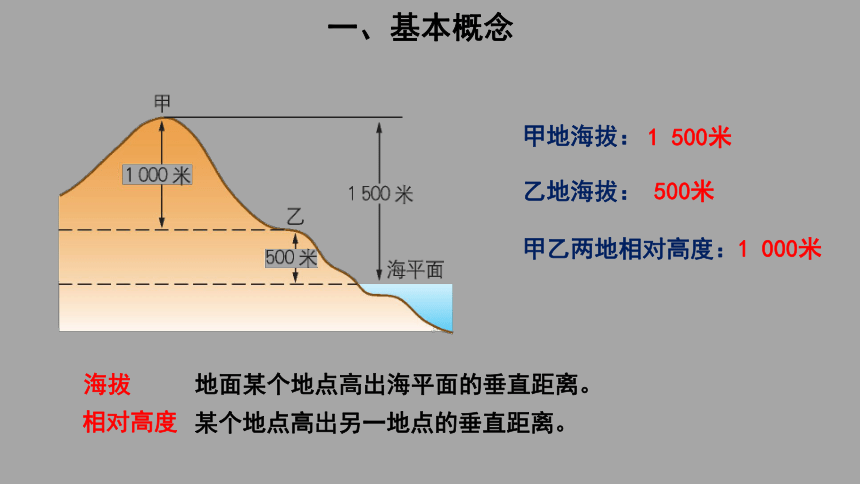

海拔
地面某个地点高出海平面的垂直距离。
相对高度
某个地点高出另一地点的垂直距离。
一、基本概念
甲地海拔：
乙地海拔：
甲乙两地相对高度：
1 500米
500米
1 000米
一、基本概念

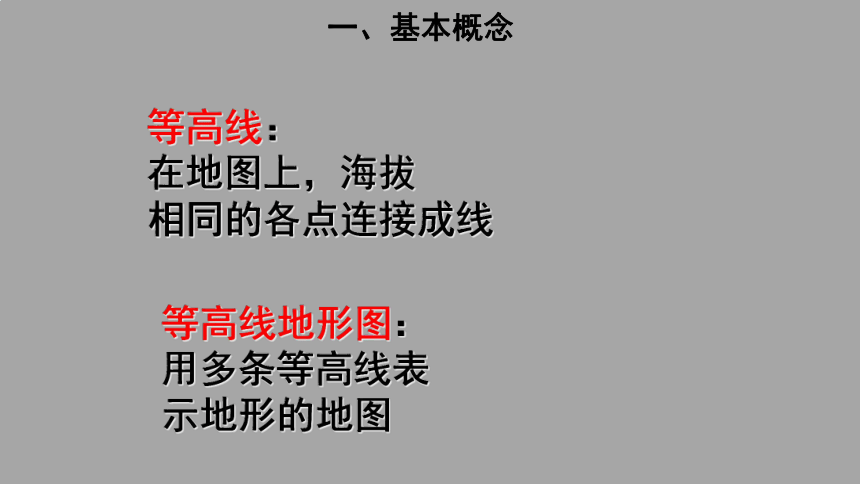

等高线：
在地图上，海拔
相同的各点连接成线
等高线地形图：
用多条等高线表
示地形的地图
等高线 。
坡陡，
上山困难
坡缓,
上山容易
等高线 。
密集
稀疏
(1)同线等高，
同图等距
(2)等高线均是
闭合曲线
二、等高线地形图
等高距
从 处上山容易
原因：
本图等高距：
二、等高线地形图
C
AB段等高线密集，
坡度陡
100米
山峰：等高线闭合，数值从中间向四周逐渐降低
适合观景，视野开阔
二、等高线地形图
山体部位的判读
山脊：等高线的弯曲部分
向低处凸出
一般是河流分水岭

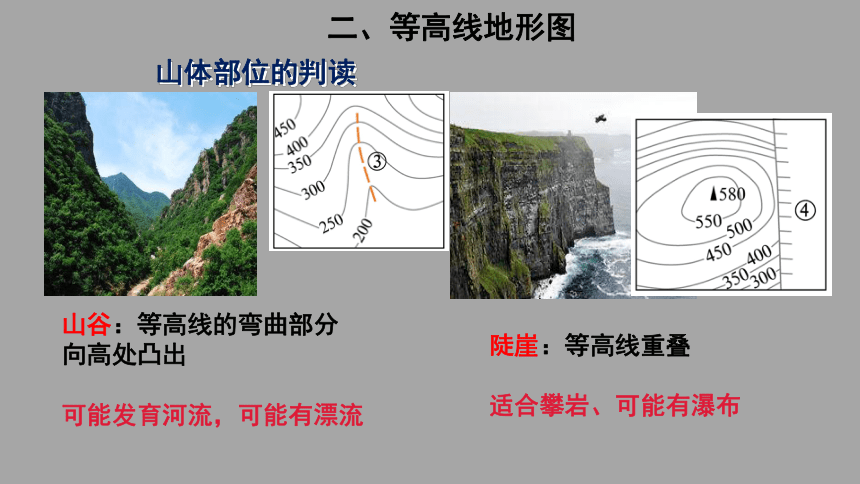

山谷：等高线的弯曲部分
向高处凸出
可能发育河流，可能有漂流
二、等高线地形图
山体部位的判读
陡崖：等高线重叠
适合攀岩、可能有瀑布
鞍部：两个山峰之间相对比较低洼的部位
鞍部
二、等高线地形图
山体部位的判读
山峰
山脊
山谷
鞍部
山峰
山脊
山谷
陡崖
陡崖
二、等高线地形图
在等高线和等深线地形图上，把不同高度和深度的范围，着上不同的颜色，可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。
五种陆地地形：平原、高原、山地、盆地、丘陵
三、分层设色地形图
三、分层设色地形图
平原：海拔在200米以下，宽广平坦
丘陵：海拔在500米以下，
地势起伏相对较大
高原：海拔在500米以上，
面积较大，外陡内缓
山地：海拔在500米以上，
地势起伏大
盆地：四周高，中间低
最高的高原——青藏高原
最大的高原——巴西高原
最高的山脉——喜马拉雅山脉
最长的山脉——安第斯山脉
最大的盆地——刚果盆地
最大的平原——亚马孙平原
三、分层设色地形图
.
.
.
.
.
.
四、地形剖面图
地形图的判读
等高线地形图
基本概念
坡度陡缓的等高线特点
山体的五种部位
分层设色地形图
绘制和作用
地形剖面图
陆地表面五种地形类型
绘制和作用
项目
内容
图示
海拔
地面某个地点高出________的垂直距离，又称为绝对高度，如甲地海拔为1 500米
相对高度
某个地点高出另一个地点的垂直距离，如甲、乙两地的相对高度为1 000米
一、等高线地形图
1．海拔与相对高度
海平面　
2.等高线地形图的判读
(1)等高线的定义及其坡度的判读
等高线
在地图上，把________相同的各点连接成线，就是等高线
等高线地形图
用________表示地形的地图
坡度的判读
在等高线地形图上，坡陡的地方，等高线_______；坡缓的地方等高线________
海拔
等高线
密集
稀疏
名称(字母)
等高线图
等高线特征
说明
_______(A)
等高线闭合，等高线数值是中心高，四周低
中部高，
四周低
_______(B)
等高线弯曲部分向____处凸出
山脊线也叫分水线
(2)判断山地不同部位的等高线特征
山峰
山脊
低
名称(字母)
等高线图
等高线特征
说明
____(C)
等高线弯曲部分向____处凸出
山谷线也叫集水线，山谷处易形成河流
____(D)
两个山峰之间相对比较低洼的部位
相邻两个山峰之间呈马鞍形
______(E)
等高线______
陡崖处适合开展攀岩运动
山谷
高
鞍部
陡崖
重叠
(3)等深线
①定义：把海洋中________相同的各点连接成线。
②作用：等深线可表示海洋或湖泊的深浅，从等深线的疏密程度可以判断海底坡度的________。
深度
陡缓
二、分层设色地形图
1．定义：在绘有________和________的地形图上，把不同高度和深度的范围，着上不同的颜色的地图。
等高线
等深线　
2．五种地形类型的区别
地形
类型
______
山地
丘陵
盆地
平原
海拔
500米
以上
______
米以上
500米
以下
不确定
______
米以下
地面
起伏
程度
外围较陡、内部起伏较为和缓
地面起伏大，坡度陡峭
地势起伏相对______
______高，______低
宽广平坦
高原
500
200
较大
四周
中间
三、地形剖面图
来源
以_____________为基础转绘而成
定义
地形剖面图是沿_________________某条直线下切而显露出来的地形垂直剖面
作用
更直观地表示地面上沿某一方向______的起伏和坡度的陡缓
等高线地形图
等高线地形图
地势
1．小强与爷爷一起去郊游，爷爷提出要登山望远。
小强查看了旅游图，发现有两条路可能上能下山。
如图为小山的等高线图，你认为小强的下列哪种想法
或做法比较合理（ ）
A、为了让爷爷上山不会太累，应选择从C —A
B、为了让爷爷上山不会太累，应选择从B —A
C、为了尽快到达山顶，应选择从B—A
D、为了既快速又省力，应选择从C—A
B
2．等高线地形图上，陡坡的地方（ ）
A.等高线重叠 B.等高线稀疏
C.等高线密集 D.等高线向高处凸出
C
3.泰山玉皇顶（1 524米）与世界最高峰珠穆朗玛峰（8 848.86米）的相对高度是（ ）
A.1 0372.86米 B.1 524米
C.7 324.86米 D.8 848.86米
C
完成教材上的课后习题
作业
