由灯泡想到的
图片预览
文档简介
(共19张PPT)
2、从铭牌中知道了额定功率和额定电压后还可进一步获取哪些信息
1、从灯泡的铭牌中你能获取哪些信息？
额定电压为220v；
额定电功率为25w

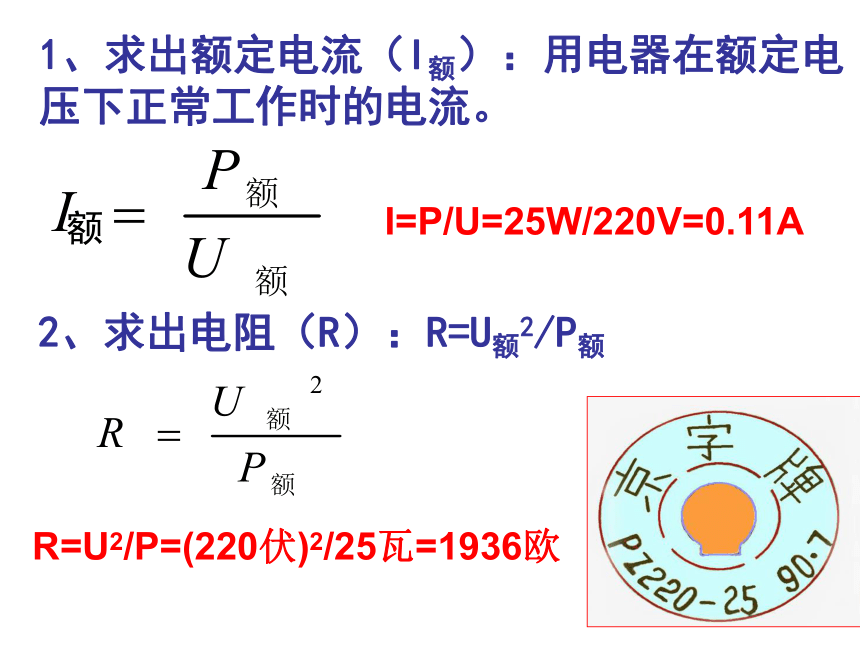

1、求出额定电流（I额）：用电器在额定电压下正常工作时的电流。
2、求出电阻（R）：R=U额2/P额
额
I=P/U=25W/220V=0.11A
R=U2/P=(220伏)2/25瓦=1936欧

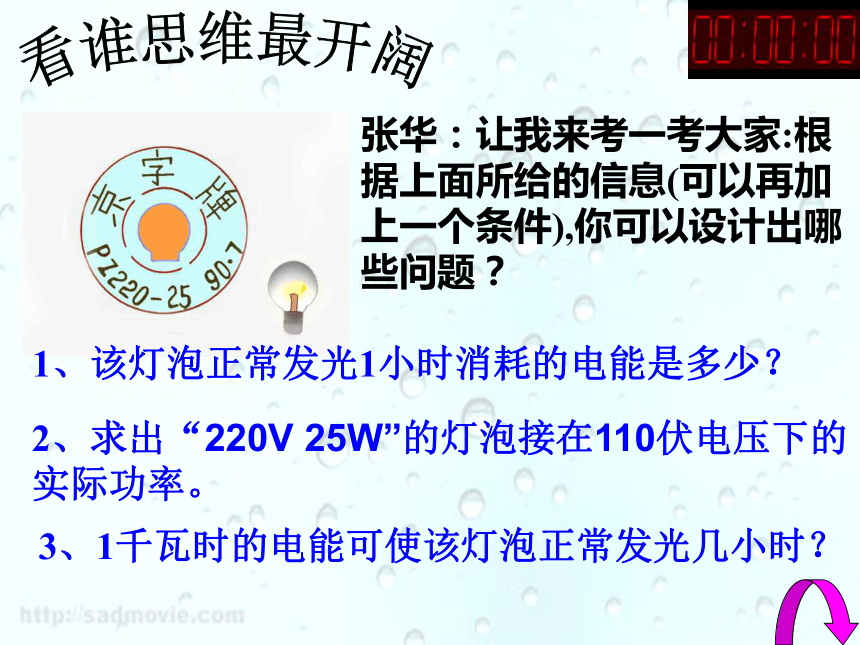

张华：让我来考一考大家:根据上面所给的信息(可以再加上一个条件),你可以设计出哪些问题？
1、该灯泡正常发光1小时消耗的电能是多少？
3、1千瓦时的电能可使该灯泡正常发光几小时？
2、求出“220V 25W”的灯泡接在110伏电压下的实际功率。

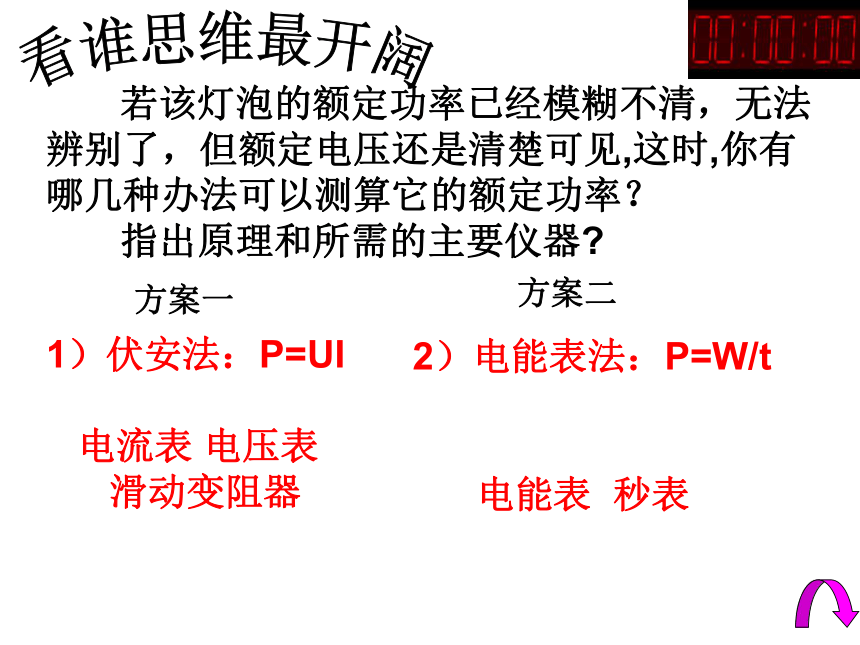

若该灯泡的额定功率已经模糊不清，无法
辨别了，但额定电压还是清楚可见,这时,你有
哪几种办法可以测算它的额定功率？
指出原理和所需的主要仪器
2）电能表法：P=W/t
电能表 秒表
1）伏安法：P=UI
电流表 电压表
滑动变阻器
方案一
方案二

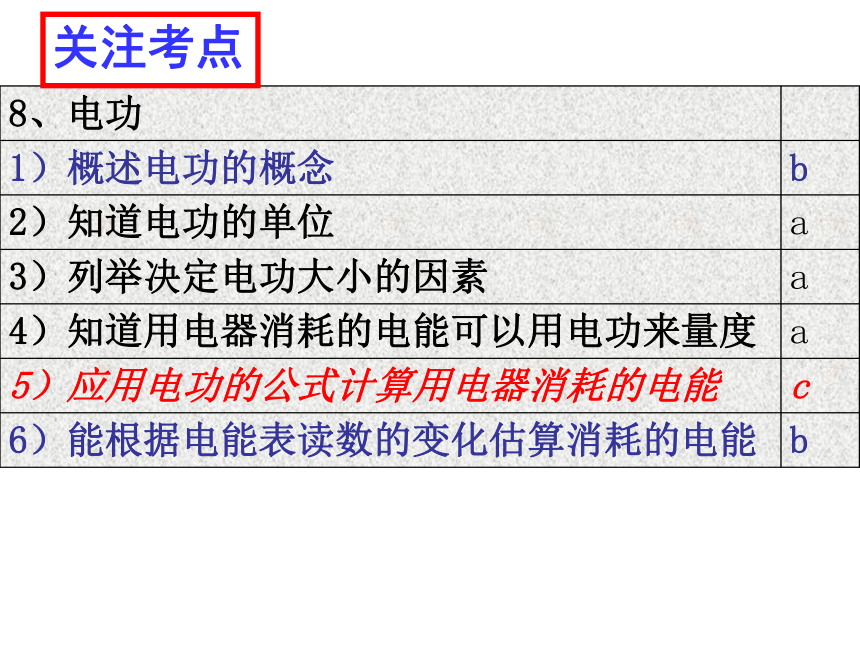

8、电功
1）概述电功的概念 b
2）知道电功的单位 a
3）列举决定电功大小的因素 a
4）知道用电器消耗的电能可以用电功来量度 a
5）应用电功的公式计算用电器消耗的电能 c
6）能根据电能表读数的变化估算消耗的电能 b
关注考点
9、电功率
1）概述电功率的概念 b
2）知道电功率的单位 a
3）应用电功率的公式进行简单的计算 c
4）知道额定功率的概念 a
5）能从说明书或铭牌上识别用电器的额定功率 a
关注考点
10、测定小灯泡的功率
1）说明伏安法测定小灯泡的电功率的实验原理 b
2）会绘制实验的电路图 b
3）能测定小灯泡的额定功率和实际功率 b
4）收集和整理实验数据得出实验结论 b
关注考点
正常工作时，25W的白炽灯与5W的电子节能灯，45W的白炽灯与9W的电子节能灯，60W的白炽灯与11W的电子节能灯......的发光效果相当，有关数据如下表：
10000小时照明花费 ：售价＋电费
节能灯：2×30＋0.011×10000×0.5 =65
白炽灯：10×1.5＋0.06×10000×0.5 =315元
需要10000小时照明该买哪种灯？
电子节能灯
以下是西门子电热水器的铭牌，现按说明书要求给
淋浴器装满水，通电50min，观察到淋浴器上温度示数
由23°C上升到45 °C。求：
（1）在加热过程中，水箱中水吸收的热量是多少焦？
额定电压 220V
额定频率 50HZ
输入功率 1600W
水箱容积 50L
（2）电热水器加热过程中消耗的电能是多少焦？
Q=cm t =4620000J
W=Pt=4800000J
张华在家想采用电能表法探究“电视机处于待机状态时消耗的电功率是多少？” 设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其它所有用电器的电源插头或关掉开关，记下时间和家中电能表的读数；去爷爷家呆了3天后回到家中，再记下此时的时间和电能表的读数。记录数据如右表。问：
（l）张华外出这段时间里，他
家的电视机消耗的电能是多少kw·h？
（2）张华家电视机在待机状态下消耗的电功率是多少？
电能表法测电功率
时间 电能表示数（kw·h）
11月7日上午11：00 268.5
11月10日上午9：00 269.2
W=269.2 kw·h—268.5kw·h
=0.7kw·h
P=W/t=0.7kw·h/70h=0.01kw=10w
(3)家用电器处于待机状态会带来哪些不良后果？
资料一：
家用电器处于待机状态既耗电又污染环境
澳大利亚电器设备能源与效率委员会新近的研究成果显示，长期处于待机状态的家用电器不仅会耗费可观的电能，而且其释放出的二氧化碳还会对环境造成不同程度的影响。
待机状态下的电器会释放大量温室气体——二氧化碳，在一定程度上加速了气候的变暖。统计表明，澳大利亚每年因这一原因排放的二氧化碳达500万吨。为此，澳电器设备能效委员会主席托尼·马克建议人们在不用电器设备的时候，将它们彻底关掉。
资料二：
2007年8月19日下午13：20分左右，在长春市最为繁华的重庆路上一老式木质结构的楼房突然燃起熊熊大火，事故原因是一户家庭中的电视机长期处于待机状态起火。
（4）乐清市人口共计约120万，估计有近30万台电视机，假设平均每台电视机每天处于待机状态15h，待机功率与张华家电视机相同，则每月（按30天计）共浪费的电能约为多少kw·h？
W=Pt=0.01kw× 15h× 30× 30万=135万 kw·h
+
_
伏安法测电功率
A
V
根据实物图画出电路图
组数 电压(V) 电流(A) 电功率(W)
1 1.5 0.3
2 2 0.41
3 2.5 0.6
4 3 0.59
张华根据伏安法测电功率,做了“测量额定电压
为2V的小灯泡的额定功率 ”的实验，在实验过程中,
读出以下几组数据：
+
_
0.45W
0.82W
1.77W
W=Pt=0.01k× 15× 30× 30万h=135万kw·h
1.5W
1、该电灯处在1.5V时,实际功率为多少
P实=UI=1.5V×0.3A=0.45W
2、该电灯的额定功率为多少
P额=U额I=2V×0.41A=0.82W
3.四组数据中有一组是错误的，能找出来吗？
第三组
组数 电压(V) 电流(A) 电功率(W)
1 1.5 0.3
2 2 0.41
3 2.5 0.6
3 3 0.59
张华根据伏安法测电功率,做了“测量额定电压
为2V的小灯珠的额定功率 ”的实验，在实验过程中,
读出以下几组数据：
+
_
0.45W
0.82W
1.77W
3、做完实验后，张华将测灯泡额定功率实验与以前做过的伏安法测电阻的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处。
例如：都需要测出三组电压值和电流值，测灯泡额定功率时目的是 ;
测电阻时目的是 。
多次测量,求电阻平均值,减小误差;
测出额定功率和不同电压下的实际功率,并加以比较。
在我们的日常生活中，到处都充满着有
趣的科学现象，蕴含着无数的科学道理。我
们今天学得还只是其中很少的一部分。只要
你平时注意观察，善于开动脑筋思考，你就
会感到生活就是科学的海洋。而我们学过来
的知识也只有用到生活中去，才能更好地为
生活服务的。
