一、电功
1．定义：电流通过某段电路所做的功叫电功。
2．实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
3．规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

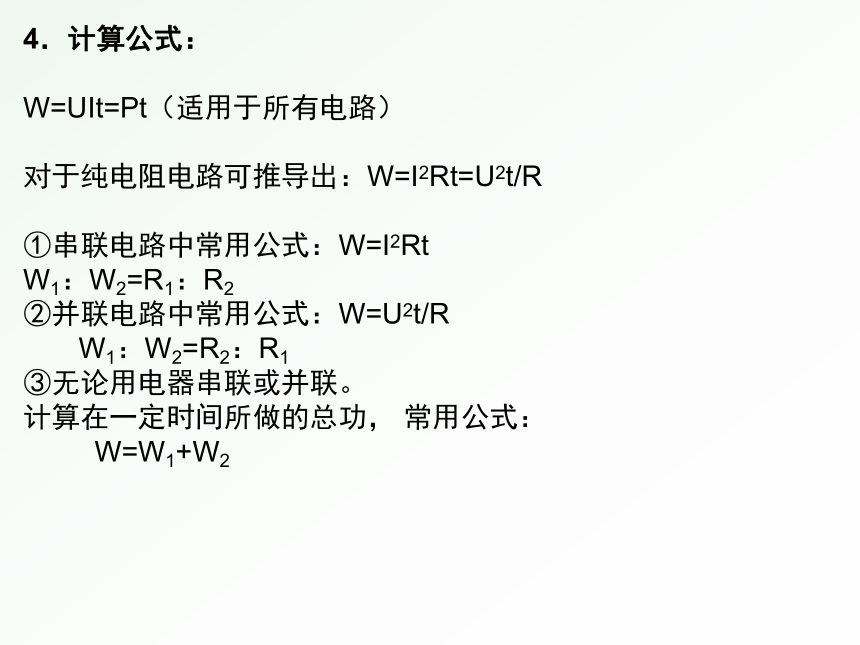

4．计算公式：
W=UIt=Pt（适用于所有电路）
对于纯电阻电路可推导出：W=I2Rt=U2t/R
①串联电路中常用公式：W=I2Rt
W1：W2=R1：R2
②并联电路中常用公式：W=U2t/R
W1：W2=R2：R1
③无论用电器串联或并联。
计算在一定时间所做的总功， 常用公式：
W=W1+W2
5．单位：国际单位是焦耳（J）常用单位：度（kwh）
1度=1千瓦时=1kwh=3．6×106J
6．测量电功：
⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
⑵电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑶读数：A、测量较大电功时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后一位。
②电能表前后两次读数之差，就是这段时间内用电的度数。

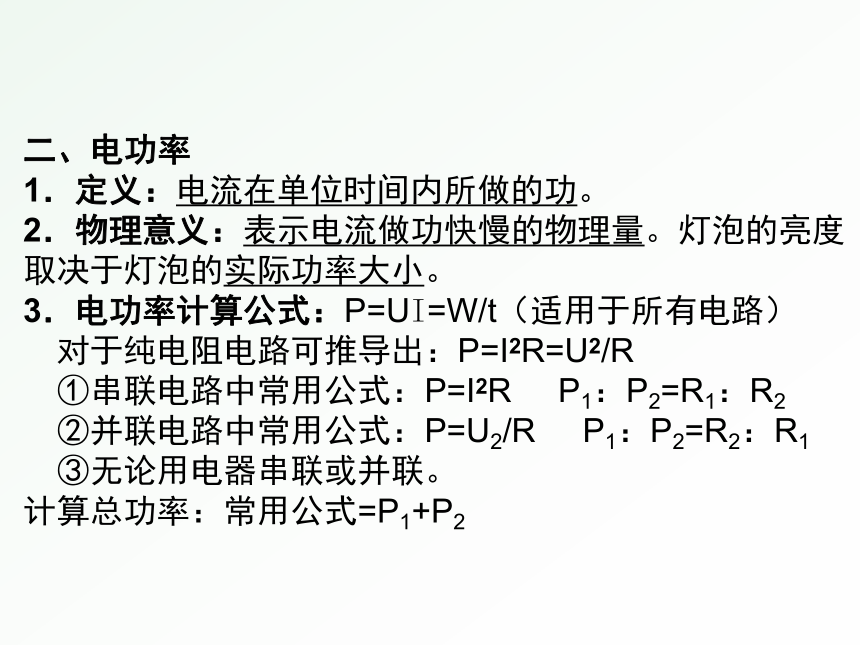

二、电功率
1．定义：电流在单位时间内所做的功。
2．物理意义：表示电流做功快慢的物理量。灯泡的亮度取决于灯泡的实际功率大小。
3．电功率计算公式：P=UI=W/t（适用于所有电路）
对于纯电阻电路可推导出：P=I2R=U2/R
①串联电路中常用公式：P=I2R P1：P2=R1：R2
②并联电路中常用公式：P=U2/R P1：P2=R2：R1
③无论用电器串联或并联。
计算总功率：常用公式=P1+P2
4．单位：
国际单位 瓦特（W） 常用单位：千瓦（kw）
5．额定功率和实际功率：
⑴额定电压：用电器正常工作时的电压。
额定功率：用电器在额定电压下的功率。
⑵当U实=U额时，P实=P额
用电器正常工作（灯正常发光）
当U实＜U额 时，P实＜P额 用电器不能正常工作（灯光暗淡），有时会损坏用电器
①实际功率随电压变化而变化
②如果U 减小为原来的1/n ，P实= 1/4P额
6．测量：
Ⅰ、伏安法测灯泡的额定功率：
①原理：P=UI；
②电路图：

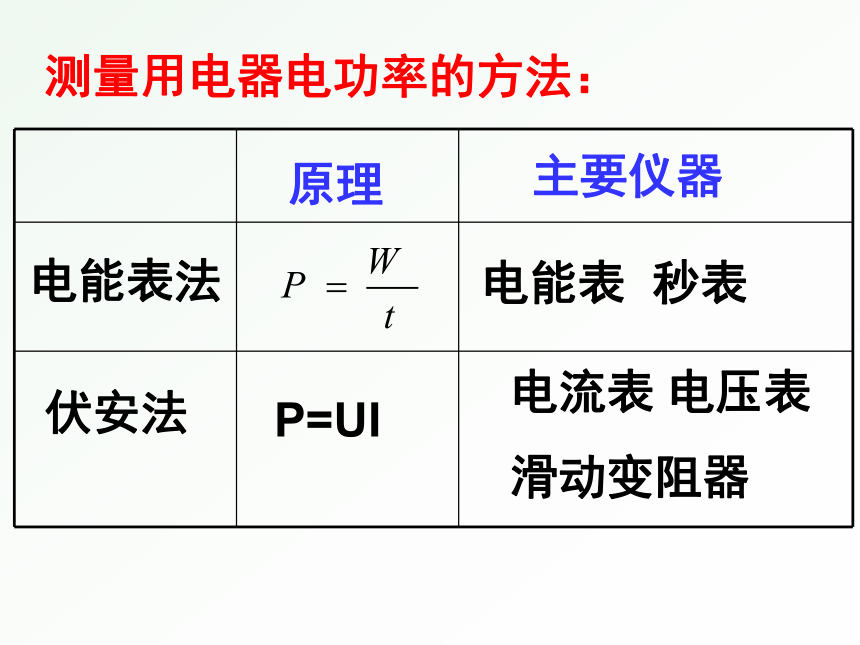

测量用电器电功率的方法：
电能表法
伏安法
原理
主要仪器
P=UI
电能表 秒表
电流表 电压表
滑动变阻器
从灯泡的铭牌中你能获取哪些信息？
额定电压为220v；
额定电功率为25w
从铭牌中还可进一步获取哪些信息
1、求出额定电流（I额）：
用电器在额定电压下正常工作时的电流。
2、求出电阻（R）：R=U额2/P额
I=P/U=25W/220V=0.11A
R=U2/P=(220伏)2/25瓦=1936欧
I额=P额/U额
电能表是测量___的仪器？
A、电流
B、电压
C、电功
D、电功率
C
220V 2(4)A 50Hz 360R/kWh
用这个电能表对该自动感应干手机进行测量，合适吗？
额定电压：220伏
电热丝：
额定功率：1100瓦
电动机：
额定功率：100瓦
延时时间：60秒
感应距离：0.3米
请勿将手伸入叶片内
电能表下只接干手机。若自动感应干手机连续工作1次（每次60秒钟），该电能表转动32圈，那么干手机的总电功率为多大？
220V 10(20)A 1600R/kWh
P=
=
32/1600kWh
1/60h
=1.2kW
W
t
P=
=
1.2kWh
1h
=1.2kW
W
t
220V 10(20)A 1600R/KWh
1
2
7
4
6
1
2
7
5
8
-1274.6度
-1275.8度
若让干手机连续工作一个小时，电能表的示数由下左图变为右图，则干手机的电功率是多少？
1275.8kWh-1274.6kWh=1.2kWh
下列仪器用来测量电能的是（ ）
D
在“测量小灯泡电功率的试验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）
B
张宇同学家有一台34英寸的彩电，在正常播放节目时的功率为500瓦特，而待机(没有切断电源)时的功率为5瓦特，平均每天有1/4时间在插放节目，另3/4时间处于待机状态。则该彩电平均每天消耗____________焦耳的电能，其中___________焦耳是可以通过切断电源的方法节省的。
1.1124×107
1.08×107
能力提高：
1、把“6V 12W”和“6V 6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。
1：1
1：2
1：2
1：2
1：2
2、把“6V 12W”和“6V 6W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。
2：1
1 ：1
2：1
2：1
2：1
