力学复习
压强和液体压强

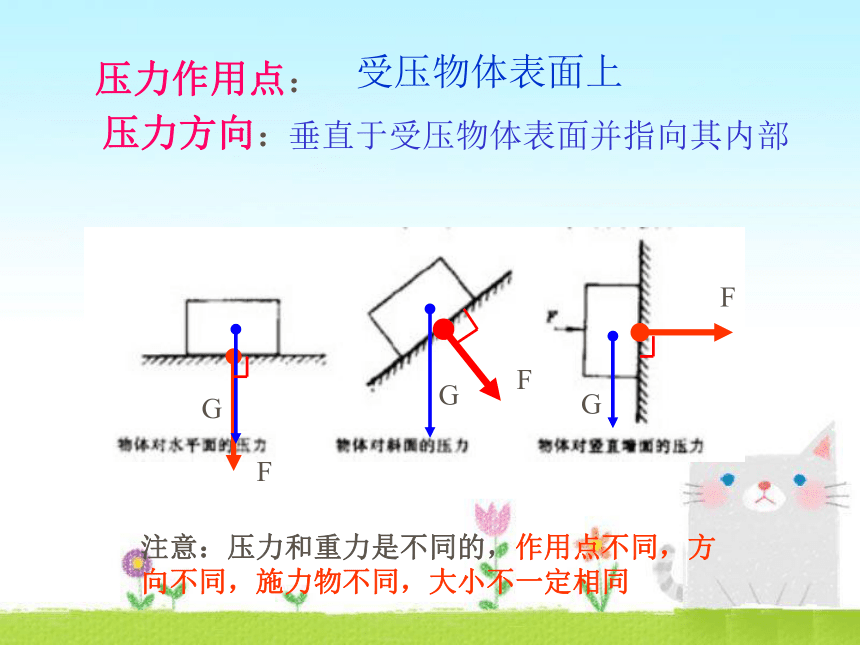

压力作用点：
受压物体表面上
压力方向：
垂直于受压物体表面并指向其内部
F
F
F
G
G
G
注意：压力和重力是不同的，作用点不同，方向不同，施力物不同，大小不一定相同

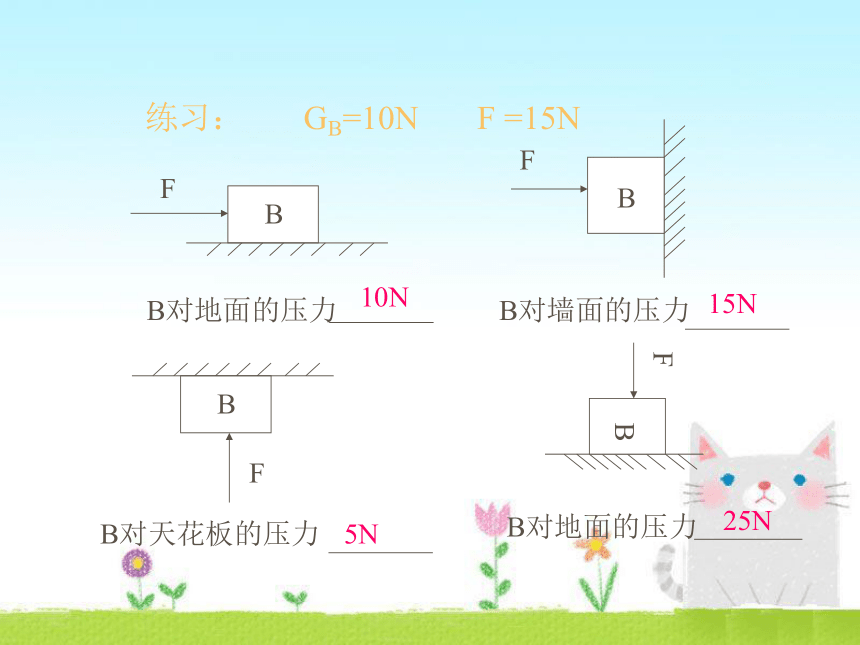

练习： GB=10N F =15N
B对地面的压力
B对墙面的压力
B对天花板的压力
10N
15N
B
F
B
F
B
F
5N
B
F
B对地面的压力
25N
A
B

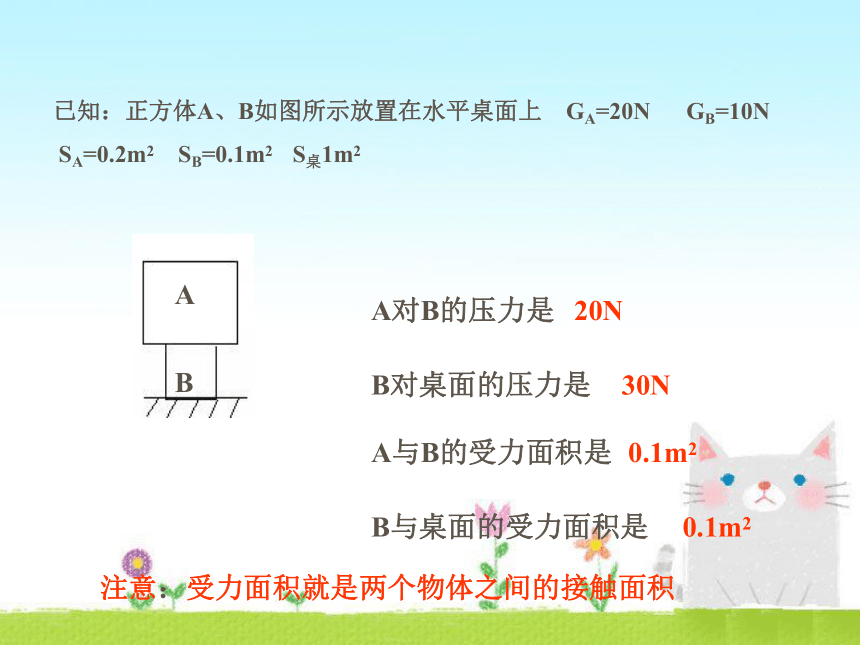

已知：正方体A、B如图所示放置在水平桌面上 GA=20N GB=10N
SA=0.2m2 SB=0.1m2 S桌1m2
A对B的压力是
B对桌面的压力是
20N
30N
A与B的受力面积是
B与桌面的受力面积是
0.1m2
0.1m2
注意：受力面积就是两个物体之间的接触面积
1
2
3

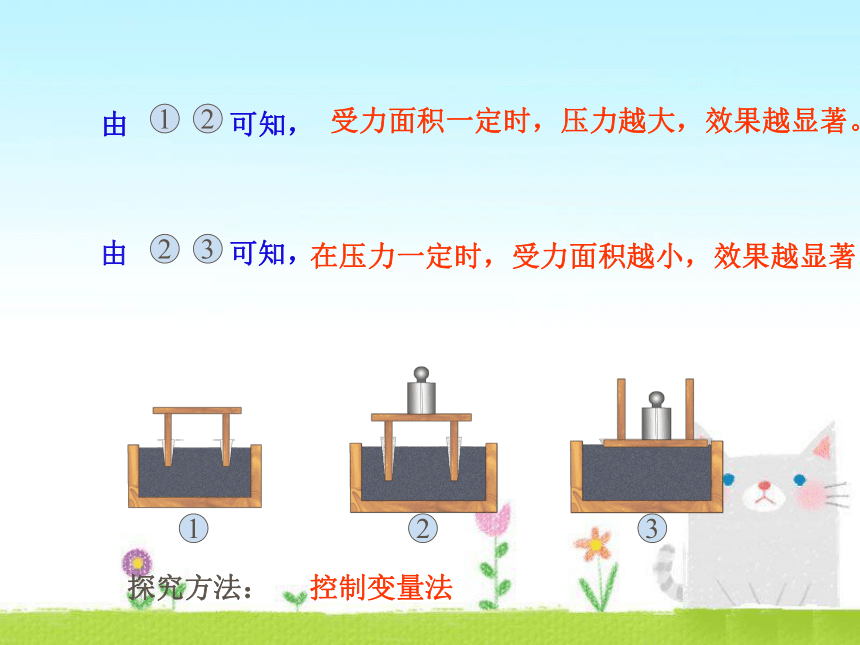

由 可知，
由 可知，
1
2
2
3
受力面积一定时，压力越大，效果越显著。
在压力一定时，受力面积越小，效果越显著。
探究方法：
控制变量法

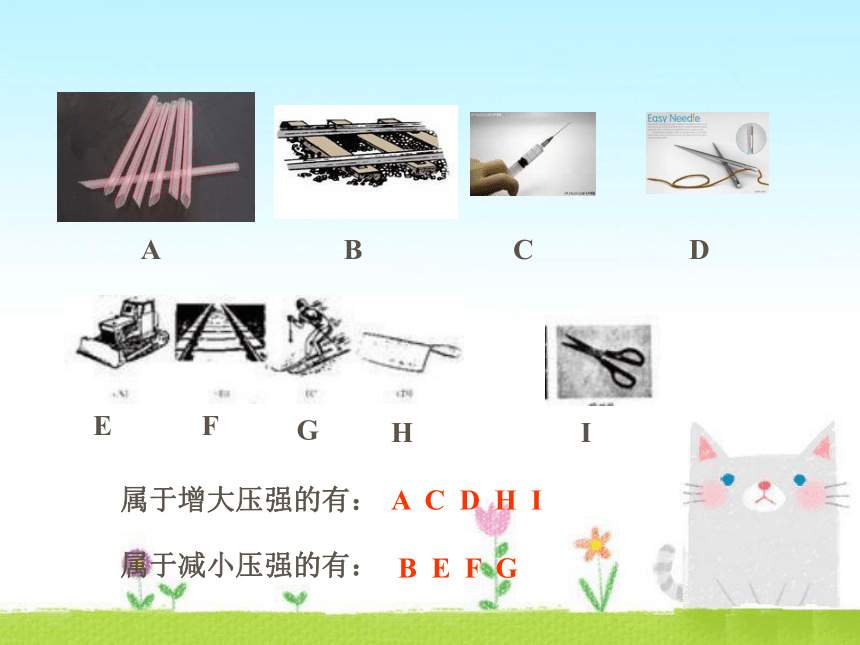

A
D
E
F
G
H
I
B
C
属于增大压强的有：
属于减小压强的有：
A C D H I
B E F G

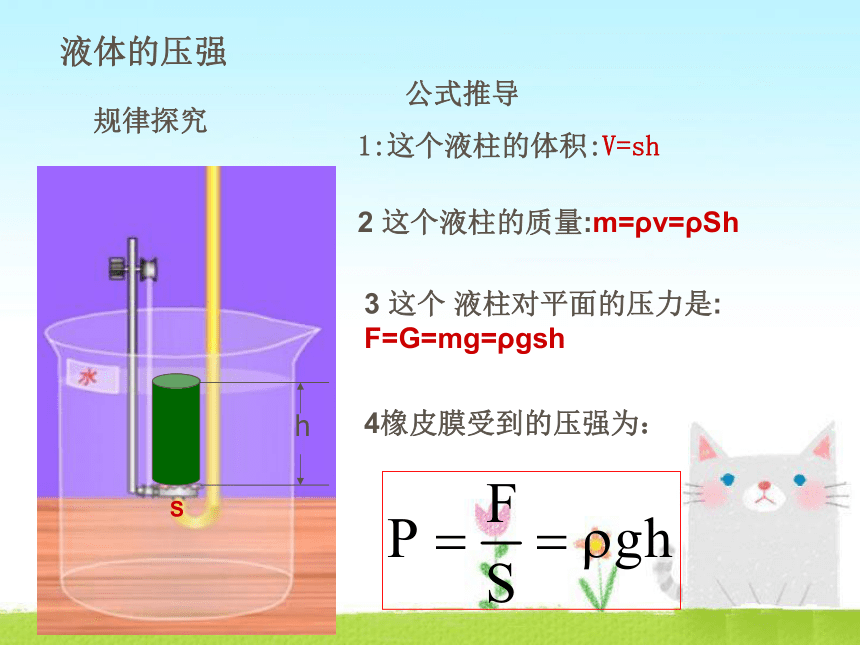

液体的压强
h
S
1:这个液柱的体积:V=sh
2 这个液柱的质量:m=ρv=ρSh
3 这个 液柱对平面的压力是:
F=G=mg=ρgsh
4橡皮膜受到的压强为：
规律探究
公式推导
A
B
C
20cm
10cm
5cm
A点的深度是
B点的深度是
C点的深度是
10cm
10cm
20cm
注意：深度就是液体内部的点到液面的距离
练习：
一重为2N，底面积是0.01m2的容器里装8N的水，容器中的水深度为0.05m,把它放在水平桌面上，如图所示（g=10N/kg）
求：（1）水对容器底部的压力
（2）容器对桌面的压强
0.05m
注意：水对容器底部的压力不一定等于液体的重力
P=
F
S
P =ρg h
液体对容器底
容器对桌面
先求P后求F
先求F后求P
如图，两管中盛有同种液体，这两个试管底部
受到的压强相比较 （ ）
A、甲大 B、乙大
C、一样大 D、无法比较
h
甲
乙
C
上题中若甲乙两管中盛有质量相同的液体，则液
体对管底部的压强相比较 （ ）
A、甲大 B、乙大
C、一样大 D、无法比较
A
h
甲
乙
将试管逐渐倾斜，试管底部受到的压强会（ ）
A 变大 B 变小
C 不变 D 无法确定
B
水对容器底部的压强：
水对容器底部的压力：
容器对水平面的压力：
容器对水平面的压强：
P1
P2
P3
P4
F1
F2
F3
F4
=
<
=
>
装满水
水对容器底部的压强：
水对容器底部的压力：
容器对水平面的压力：
容器对水平面的压强：
P1
P2
P3
P4
F1
F2
F3
F4
>
<
=
>
半杯水
连通器的原理
液体压强的传递
帕斯卡原理
F1
F2
S1
S2
加在密闭液体上的压强，能够大小不变地向各个方向传递，这个规律被称为帕斯卡原理。
