第十五章
电流和电路
第2节
电流和电路(共2课时)
第1课时
电流
电路的构成
抓基础·达标练
知识点1
电流
1.关于电流,下列说法正确的是
(
)
A.电路中有电荷运动就会形成电流
B.电流的方向就是正电荷的运动方向
C.在金属导体中,电流的方向与自由电子定向移动的方向相反
D.电流从电源的负极流出,从正极流入

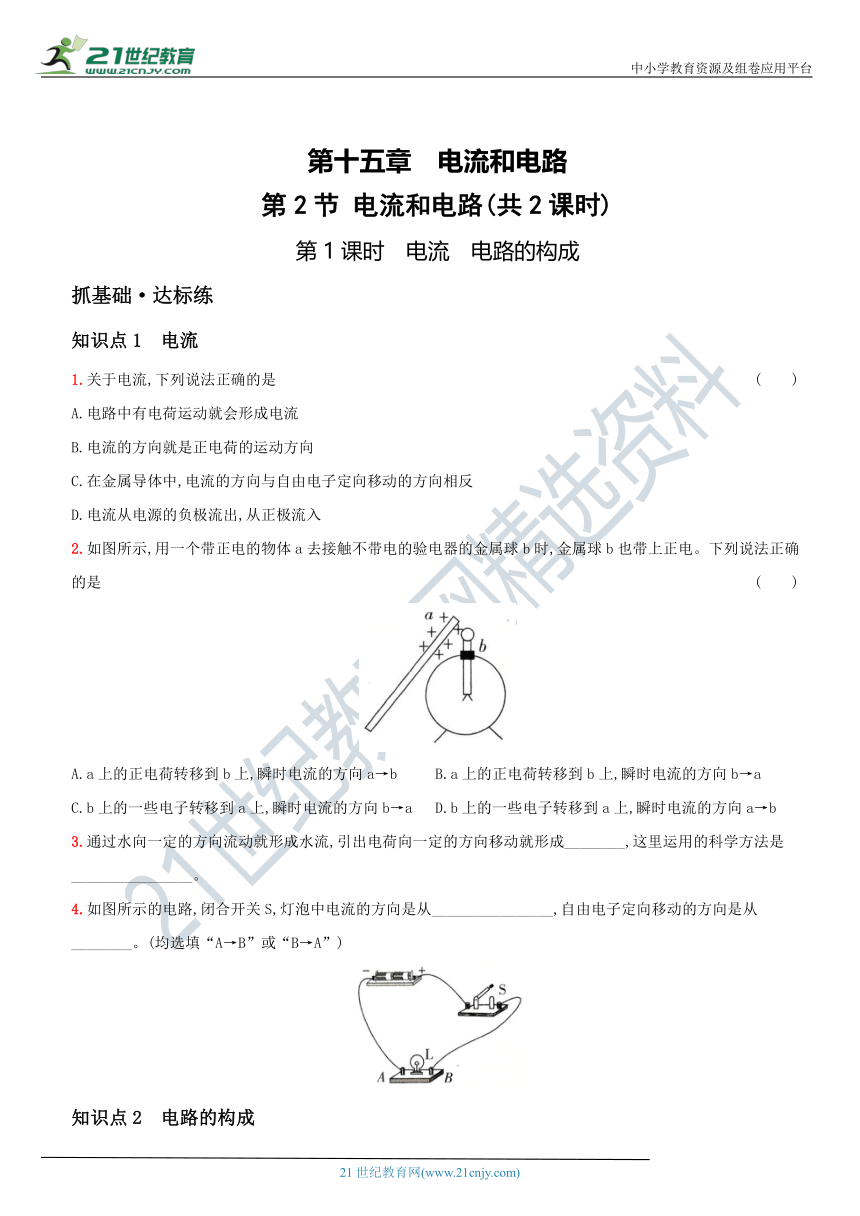

2.如图所示,用一个带正电的物体a去接触不带电的验电器的金属球b时,金属球b也带上正电。下列说法正确的是
(
)
A.a上的正电荷转移到b上,瞬时电流的方向a→b
B.a上的正电荷转移到b上,瞬时电流的方向b→a
C.b上的一些电子转移到a上,瞬时电流的方向b→a
D.b上的一些电子转移到a上,瞬时电流的方向a→b
3.通过水向一定的方向流动就形成水流,引出电荷向一定的方向移动就形成________,这里运用的科学方法是________________。
4.如图所示的电路,闭合开关S,灯泡中电流的方向是从________________,自由电子定向移动的方向是从________。(均选填“A→B”或“B→A”)
知识点2
电路的构成

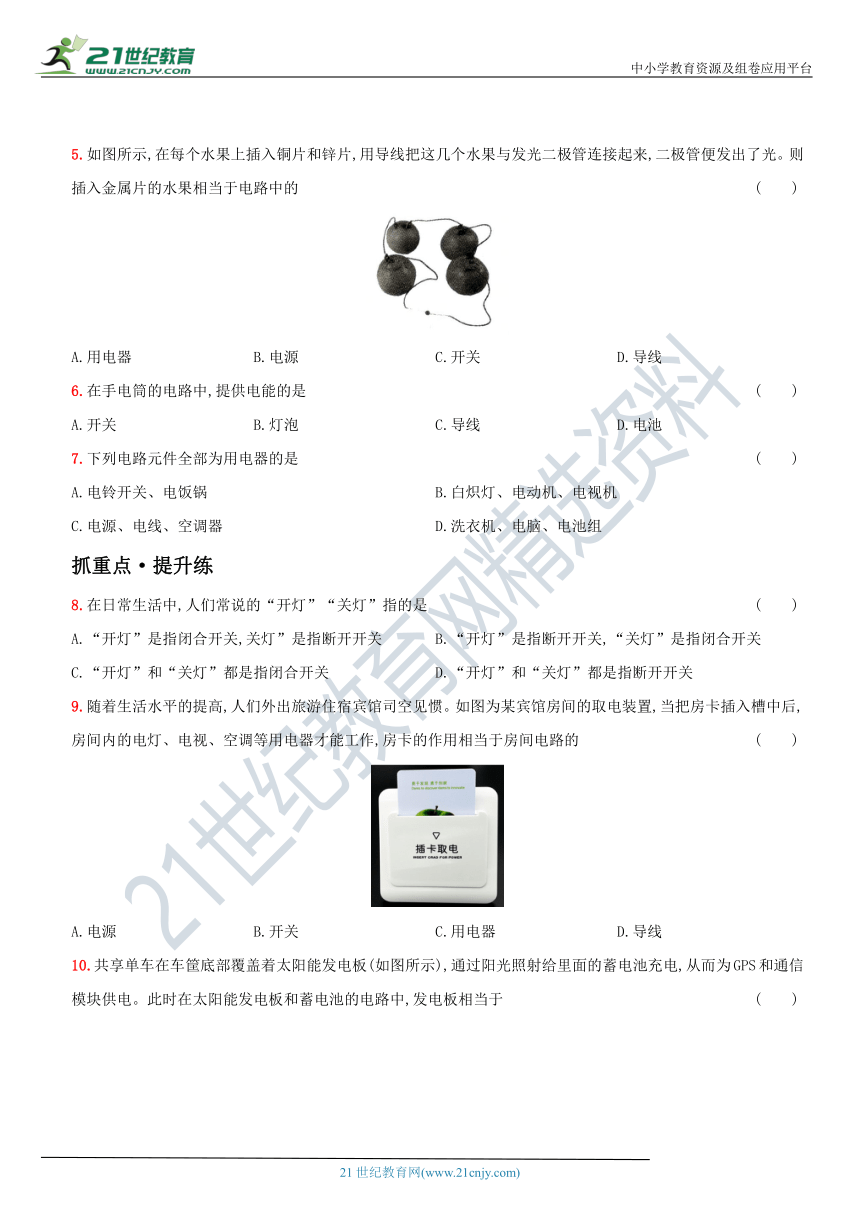

5.如图所示,在每个水果上插入铜片和锌片,用导线把这几个水果与发光二极管连接起来,二极管便发出了光。则插入金属片的水果相当于电路中的
(
)
A.用电器
B.电源
C.开关
D.导线
6.在手电筒的电路中,提供电能的是
(
)
A.开关
B.灯泡
C.导线
D.电池
7.下列电路元件全部为用电器的是
(
)
A.电铃开关、电饭锅
B.白炽灯、电动机、电视机
C.电源、电线、空调器
D.洗衣机、电脑、电池组
抓重点·提升练
8.在日常生活中,人们常说的“开灯”“关灯”指的是
(
)
A.“开灯”是指闭合开关,关灯”是指断开开关
B.“开灯”是指断开开关,“关灯”是指闭合开关C.“开灯”和“关灯”都是指闭合开关
D.“开灯”和“关灯”都是指断开开关
9.随着生活水平的提高,人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间的取电装置,当把房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的
(
)
A.电源
B.开关
C.用电器
D.导线

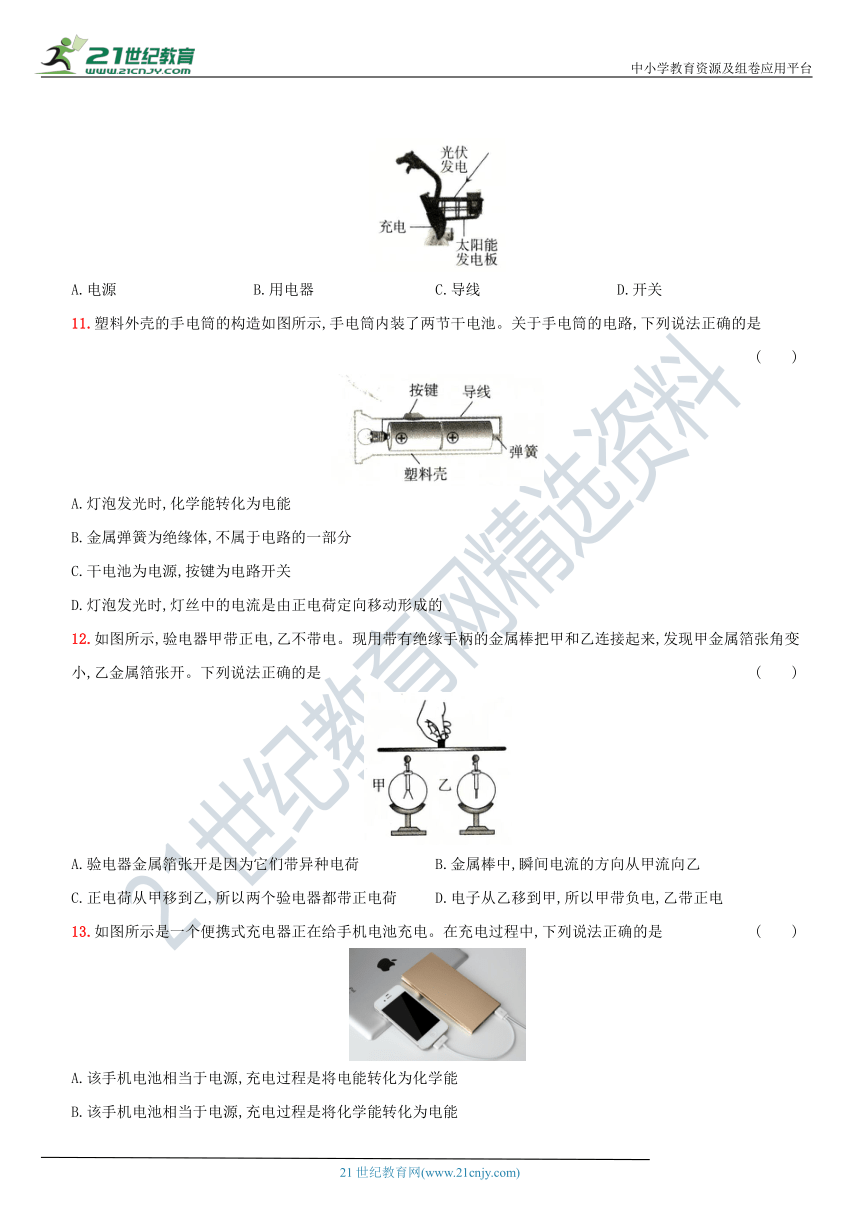

10.共享单车在车筐底部覆盖着太阳能发电板(如图所示),通过阳光照射给里面的蓄电池充电,从而为GPS和通信模块供电。此时在太阳能发电板和蓄电池的电路中,发电板相当于
(
)
A.电源
B.用电器
C.导线
D.开关
11.塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池。关于手电筒的电路,下列说法正确的是
(
)
A.灯泡发光时,化学能转化为电能
B.金属弹簧为绝缘体,不属于电路的一部分
C.干电池为电源,按键为电路开关
D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的
12.如图所示,验电器甲带正电,乙不带电。现用带有绝缘手柄的金属棒把甲和乙连接起来,发现甲金属箔张角变小,乙金属箔张开。下列说法正确的是
(
)
A.验电器金属箔张开是因为它们带异种电荷
B.金属棒中,瞬间电流的方向从甲流向乙
C.正电荷从甲移到乙,所以两个验电器都带正电荷
D.电子从乙移到甲,所以甲带负电,乙带正电
13.如图所示是一个便携式充电器正在给手机电池充电。在充电过程中,下列说法正确的是
(
)
A.该手机电池相当于电源,充电过程是将电能转化为化学能
B.该手机电池相当于电源,充电过程是将化学能转化为电能
C.该手机电池相当于用电器,充电过程是将电能转化为化学能
D.该手机电池相当于用电器,充电过程是将化学能车化为电能

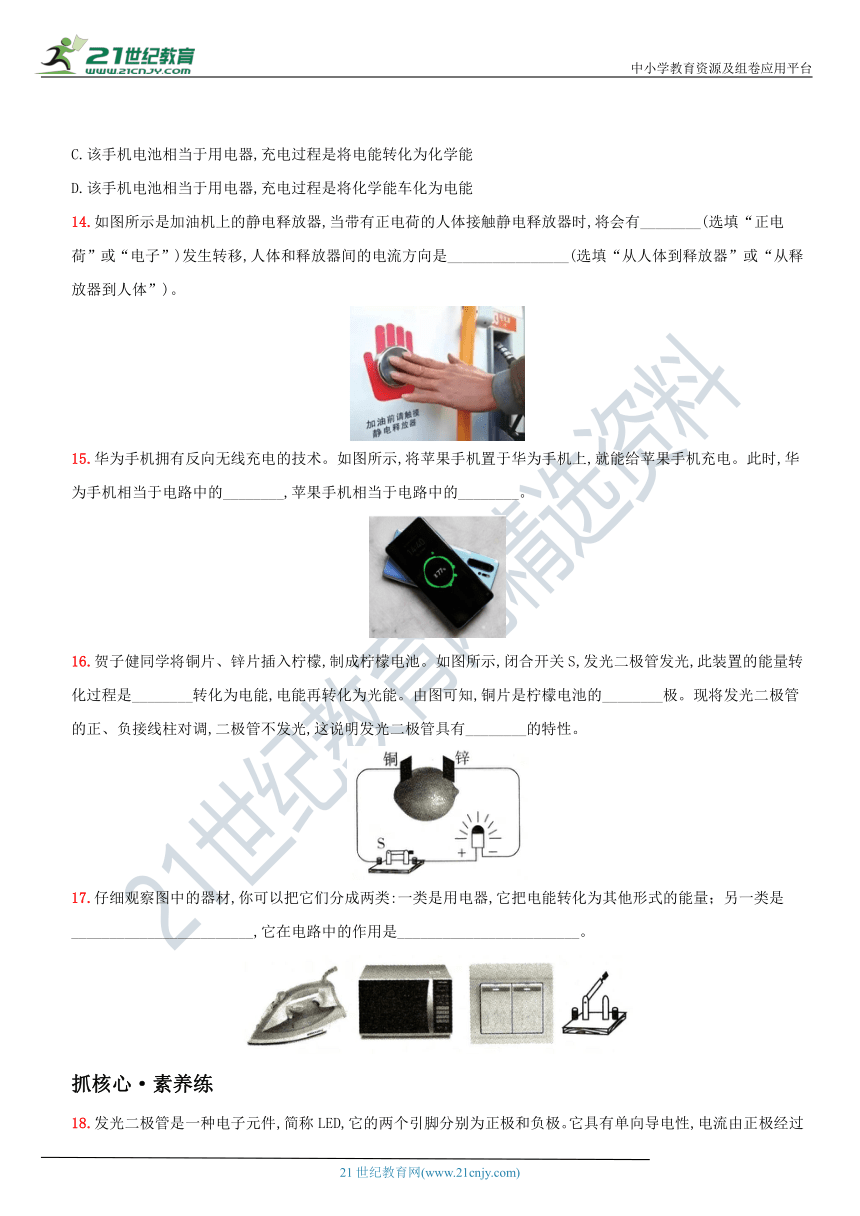

14.如图所示是加油机上的静电释放器,当带有正电荷的人体接触静电释放器时,将会有________(选填“正电荷”或“电子”)发生转移,人体和释放器间的电流方向是________________(选填“从人体到释放器”或“从释放器到人体”)。
15.华为手机拥有反向无线充电的技术。如图所示,将苹果手机置于华为手机上,就能给苹果手机充电。此时,华为手机相当于电路中的________,苹果手机相当于电路中的________。
16.贺子健同学将铜片、锌片插入柠檬,制成柠檬电池。如图所示,闭合开关S,发光二极管发光,此装置的能量转化过程是________转化为电能,电能再转化为光能。由图可知,铜片是柠檬电池的________极。现将发光二极管的正、负接线柱对调,二极管不发光,这说明发光二极管具有________的特性。
17.仔细观察图中的器材,你可以把它们分成两类:一类是用电器,它把电能转化为其他形式的能量；另一类是________________________,它在电路中的作用是________________________。
抓核心·素养练
18.发光二极管是一种电子元件,简称LED,它的两个引脚分别为正极和负极。它具有单向导电性,电流由正极经过LED流向负极时,LED发光；反之,LED不发光。现有一个正、负极不明的发光二极管,请你自选器材设计实验判断出两个引脚的正、负极。
(1)选用的仪器:________________________________________________________________。
(2)简述操作方法、实验现象和结论:____________________________________________________________
____________________________________________________________________________________________
______________________________________________________________________________________________。
第2课时
电路图
电路的三种状态
抓基础·达标练
知识点1
电路图

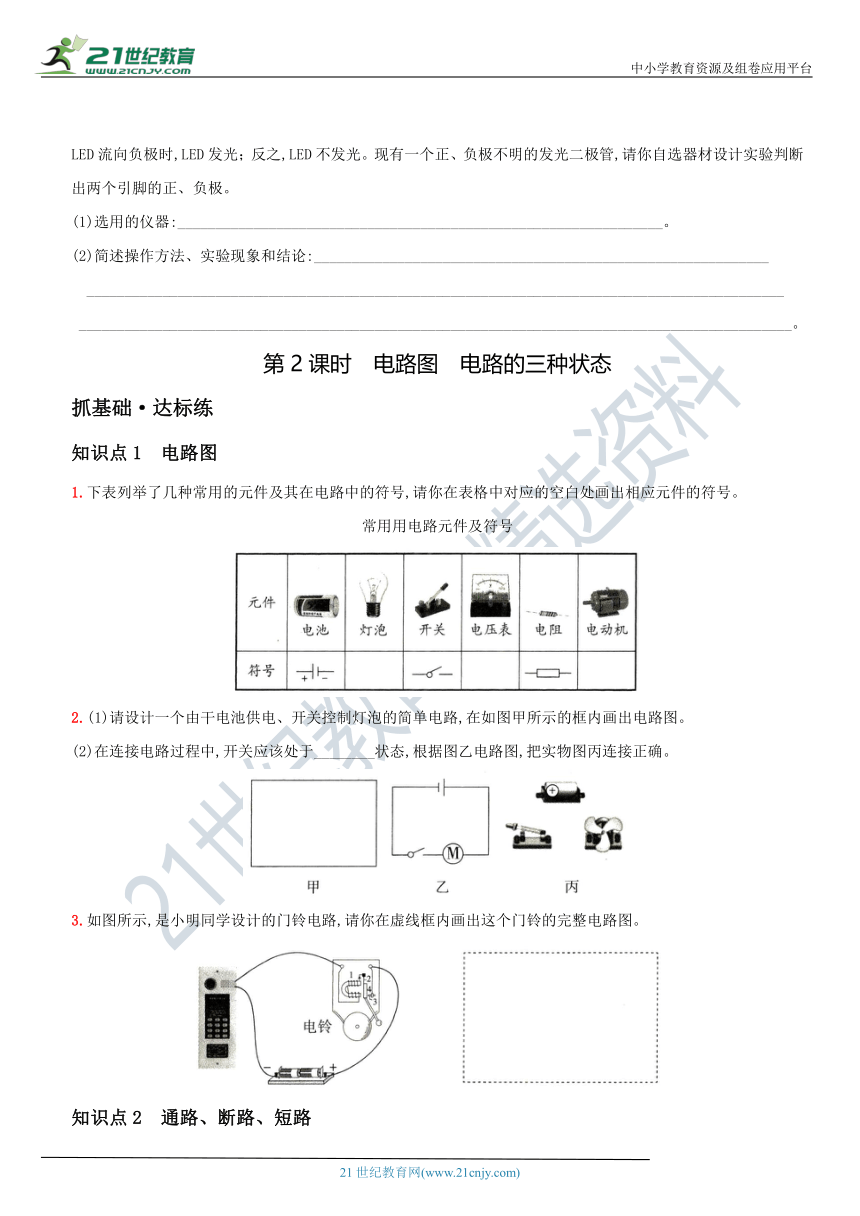

1.下表列举了几种常用的元件及其在电路中的符号,请你在表格中对应的空白处画出相应元件的符号。
常用用电路元件及符号
2.(1)请设计一个由干电池供电、开关控制灯泡的简单电路,在如图甲所示的框内画出电路图。
(2)在连接电路过程中,开关应该处于________状态,根据图乙电路图,把实物图丙连接正确。
3.如图所示,是小明同学设计的门铃电路,请你在虚线框内画出这个门铃的完整电路图。
知识点2
通路、断路、短路
4.如图所示的四个电路图,连接正确的是
(
)
5.如图所示的电路,当开关S1、S2都断开时,是________路；当S1、S2都闭合时,是________路；当S1闭合、S2断开时,是________路；当S1断开、S2闭合时,是________路。
6.小灯泡的内部结构如图所示,则图甲、乙、丙、丁中小灯泡能够正常发光的是________图,电路会发生短路的是________图
7.课堂上,老师给同学们演示了一个电学实验:取口香糖锡纸,剪成条状,将锡纸条带锡面的一端接在电池的正极,另一端接在电池的________,很快发现纸条中间处开始冒烟,起火苗,如图所示。这是因为锡是________,将它直接接在电池的两端就会造成________________。
/抓重点·提升练
8.如图所示是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。该手电筒的工作电路图是
(
)
9.如图所示的电路图,与下列选项中的实物电路对应的是
(
)
10.如图所示的电路,闭合开关S1、S2后,下列分析正确的是
(
)
A.小灯泡亮,电铃响
B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响
11.小宇同学在自家门上安装了一个门铃。装上一对新电池后,发现电池迅速发热、烫手,这是因为
(
)
A.门铃响了
B.电路出现断路
C.电池被短路
D.电池正、负极接反了
12.如图所示的电路,闭合开关后,小灯泡________(选填“亮”或“不亮”),这时电源将被________
13.果农为了让苹果更好地着色,在苹果园的地上铺满银光闪闪的铝膜来加强光的反射,这些铝膜若不小心刮到高压线上,可能会造成________(填一种电路故障)。
14.如图所示是某科技馆里展出的“魔电自行车”的照片。骑行者只要用力蹬动自行车的脚蹬,就可以给前方灯柱提供电能使其发光。在此场景中,被蹬动的自行车相当于电路元件中的________(选填“电源”“用电器”或“开关”)；灯柱发光,说明它所在的电路处于________状态。
15.根据电路图,用笔画线代替导线将实物图连接完整。
16.阅读短文,回答问题。
感应发光冰块
感应发光冰块产品是采用食品级PS材料及电子元件组成的发光冰块,并且采用先进的触水式开关(液体感应),从而具有入水即亮的特性,它的外形如真实冰块一般。感应发光冰块由电池供电,无化学变化,无毒无害,可放置于各类饮品中增添浪漫及神秘的气氛。感应发光冰块的内部电子元件有:液体感应器、纽扣电池和LED灯泡。使用时,将发光冰块清洁干净放入水中,它将自动发光；使用完毕,用布擦干后放置于干燥的地方,以备下次使用。感应发光冰块还可以放入冰箱内冷冻后,再放入饮料中,能降低饮料的温度。需要注意的是,请勿吞食感应发光冰块,避免放置于温度过高的饮品中。
(1)LED灯泡在感应发光冰块中相当于简单电路中的________(选填“电源”“用电器”“开关”或“导线”)。
(2)用布擦干后的感应发光冰块内部的电路处于________状态。
(3)冷冻后的感应发光冰块通过________的方式改变饮料的内能,饮料的内能________(选填“增大”或“减小”)。
抓核心·素养练
17.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。为完善设计方案,还需要在________(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作。点燃烟花前,定时器(相当于导线)在电路中应处于________状态,目的是________________________________________________________________________。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第2节
电流和电路
第1课时
电流电路的构成
1.C
[解析]电荷的定向移动形成电流。电流的方向是正电荷定向移动的方向。在电源外部,电流从电源的正极流出,从负极流入。
2.D
[解析]用一个带正电的物体a去接触不带电的验电器的金属球b时,金属球b上的部分电子会转移到a上。因为电流的方向与负电荷定向移动的方向相反,所以瞬时电流的方向a→b。
3.电流
类比法
[解析]电流看不到,摸不着,是抽象的。学习电流时,将电流与水流作类比。B
4.b→A
A→B
[解析]在电源外部,电流的方向是从电源的正极到负极,而自由电子定向移动的方向和电流的方向相反。
5.B
[解析]二极管发光,说明电路中有电流,因此插入金属片的水果相当于电路中的电源。
6.D
[解析]电源是提供电能的装置
7.B
[解析]用电器是消耗电能的装置。
8.A
[解析]“开灯”是指灯亮,需接通电路,即闭合开关；“关灯”是指断开开关。
9.B
[解析]当把房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,说明房卡控制电路的通断,其作用相当于房间电路的开关。
10.A
[解析]太阳能发电板给蓄电池充电,太阳能发电板相当于电源,蓄电池是用电器。
11.C
[解析]灯泡是用电器,消耗电能,发光时,电能转化为光能。金属弹簧为导体,属于电路的一部分。灯泡发光时,灯丝中的电流是由自由电子定向移动形成的。
12.B
[解析]金属箔张开是因为同种电荷相互排斥。甲带正电荷是由于缺少电子,而乙不带电,此时乙中的电子会经过金属棒从乙移到甲,电流的方向与电子移动的方向相反,所以金属棒中瞬间电流的方向从甲流向乙。金属导体里面做定向移动的为带负电的自由电子。乙中的电子经过金属棒从乙移到甲,使乙带上正电,甲带的电减少,仍带正电。
13.C
[解析]给手机电池充电,电能转化为手机电池的化学能,此时手机电池是用电器。
14.电子
从人体到释放器
[解析]人体带正电,释放器中的电子会流向人体,与人体的正电荷中和。电流的方向与负电荷定向移动的方向相反。
15.电源
用电器
[解析]华为手机将自己储备的电能输入给苹果手机,华为手机是提供电能的装置,因此华为手机相当于电路中的电源；苹果手机是消耗电能的装置,相当于电路中的用电器。
16.化学能
正
单向导电
[解析]电流从二极管较长的接线脚流入,电源外部的电流方向是从电源的正极到负极,因此铜片是正极。如果电流从二极管较短的接线脚流入,二极管将不发光,说明二极管具有单向导电性。
17.开关
控制电路的通断
[解析]电熨斗、微波炉是用电器；拨动开关、阐刀开关在电路中起控制电路通断的作用。
18.(1)一节干电池、开关、发光二极管、导线
(2)用导线依次将电池、开关、发光二极管连接。闭合开关后,若二极管发光,表明接电池正极的一端是二极管的正极；若二极管不发光,表明接电池正极的一端是二极管的负极。
第2课时
电路图
电路的三种状态
1.
2.
(1)如图所示
(2)断开如图所示
[解析]
(1)由题知,开关控制灯泡,则开关与灯泡串联。先画出电源,从电源正极开始依次画出开关、灯泡,最后到电源负极
(2)为了保护电路,连接电路时应断开开关；由题图乙知,电流从电源正极流出,经过开关、电动机、回到电源负极。
3.如图所示
4.C
[解析]A中没有用电器,B中灯泡和电源被短路,D中没有电源。
5.断
短
通
断
[解析]当S、S2都断开时,电路中无电流,是断路；当S1、S2都闭合时,导线将电源两极直接相连,是短路；当S闭合、S2断开时,有电流通过灯泡,灯泡能工作,是通路；当S断开、S2闭合时,电路断开,灯泡无电流通过,是断路。
6.甲
乙、丙
[解析]图甲中,电流经金属螺纹壳、灯丝、金属触头、导线回负极,此电路为通路,小灯泡能够正常发光。图乙中,电流经金属螺纹壳、导线回负极,没有经过灯泡,电源被短路。图丙中,导线直接将电源正、负极连接起来,电源被短路。图丁中,电源没有接入电路,小灯泡不发光。
7.负极
导体
短路
[解析]将锡纸条带锡面的一端接在电池的正极,另一端接在电池的负极,造成电源短路。
8.D
[解析]手电筒中的干电池是电源,塑料片起到开关的作用,位于两节干电池之间
9.B
[解析]A中,灯泡没有连入电路。C、D中,电源要首尾相连,即一节电池的正极要和另一节电池的负极相连。
10.C
[解析]闭合开关SS2后,灯泡被短路,不发光；电铃和电源连通,电铃响
11.C
[解析]用导线把干电池、门铃和开关连成一个电路。开关闭合后,发现电池迅速发热、烫手,说明电路中有很大的电流把电池烧坏,其原因是电池被短路。
12.不亮
短路
[解析]开关闭合后,灯泡和电源两端被一根导线连通,灯泡和电源都被短路,灯泡不亮。
13.短路
[解析]铝是导体,铝膜若不小心刮到高压线上,直接将电源两极相连,可能会造成短路。
14.电源
通路
[解析]骑行者只要用力蹬动自行车的脚蹬,就可以给前方灯柱提供电能使其发光,所以被蹬动的自行车相当于电路元件中的电源,电路处于通路状态。
15.如图所示
[解析]根据电路图连接实物图,注意二极管长脚为正接线柱。
16.(1)用电器
(2)断路
(3)热传递
减小
[解析]
(2)因为感应冰块入水即亮,用布擦干后停止工作,此时电路处于断路状态。
17.a
通路
进行倒计时,避免点燃烟花造成人员伤害
[解析]断开此开关,指示灯熄灭,整个装置停止工作,所以该开关应与指示灯串联,同时能控制整个电路。由电路图可知,开关S应安装在a处。点放烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作,否则,点火器工作会点燃烟花,造成人员伤害。
