第十五章
电流和电路
第4节
电流的测量
抓基础·达标练
知识点1
电流的强弱

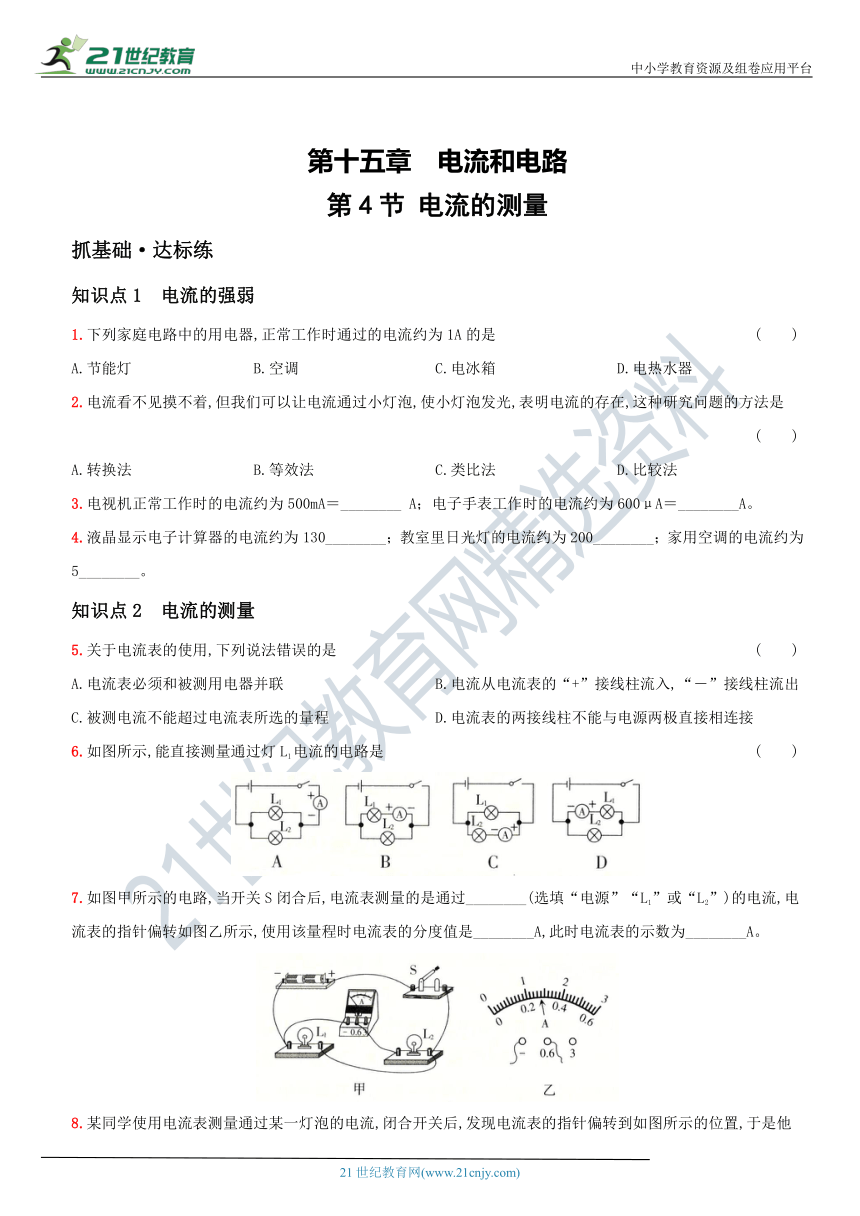

1.下列家庭电路中的用电器,正常工作时通过的电流约为1A的是
(
)
A.节能灯
B.空调
C.电冰箱
D.电热水器
2.电流看不见摸不着,但我们可以让电流通过小灯泡,使小灯泡发光,表明电流的存在,这种研究问题的方法是
(
)
A.转换法
B.等效法
C.类比法
D.比较法
3.电视机正常工作时的电流约为500mA＝________
A；电子手表工作时的电流约为600μA＝________A。
4.液晶显示电子计算器的电流约为130________；教室里日光灯的电流约为200________；家用空调的电流约为5________。
知识点2
电流的测量
5.关于电流表的使用,下列说法错误的是
(
)
A.电流表必须和被测用电器并联
B.电流从电流表的“+”接线柱流入,“－”接线柱流出C.被测电流不能超过电流表所选的量程
D.电流表的两接线柱不能与电源两极直接相连接
6.如图所示,能直接测量通过灯L1电流的电路是
(
)
7.如图甲所示的电路,当开关S闭合后,电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,使用该量程时电流表的分度值是________A,此时电流表的示数为________A。

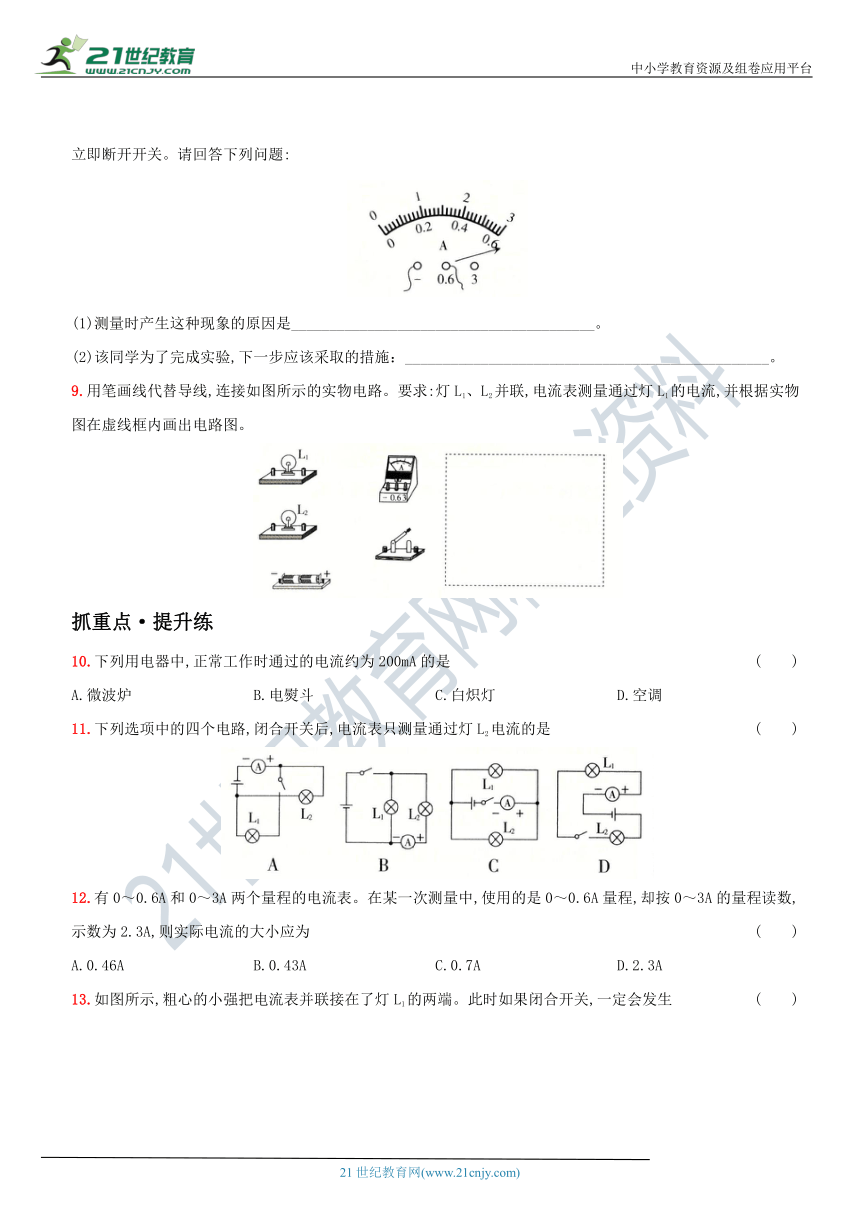

8.某同学使用电流表测量通过某一灯泡的电流,闭合开关后,发现电流表的指针偏转到如图所示的位置,于是他立即断开开关。请回答下列问题:
(1)测量时产生这种现象的原因是________________________________________。
(2)该同学为了完成实验,下一步应该采取的措施：________________________________________________。
9.用笔画线代替导线,连接如图所示的实物电路。要求:灯L1、L2并联,电流表测量通过灯L1的电流,并根据实物图在虚线框内画出电路图。
抓重点·提升练
10.下列用电器中,正常工作时通过的电流约为200mA的是
(
)
A.微波炉
B.电熨斗
C.白炽灯
D.空调
11.下列选项中的四个电路,闭合开关后,电流表只测量通过灯L2电流的是
(
)
12.有0～0.6A和0～3A两个量程的电流表。在某一次测量中,使用的是0～0.6A量程,却按0～3A的量程读数,示数为2.3A,则实际电流的大小应为
(
)
A.0.46A
B.0.43A
C.0.7A
D.2.3A

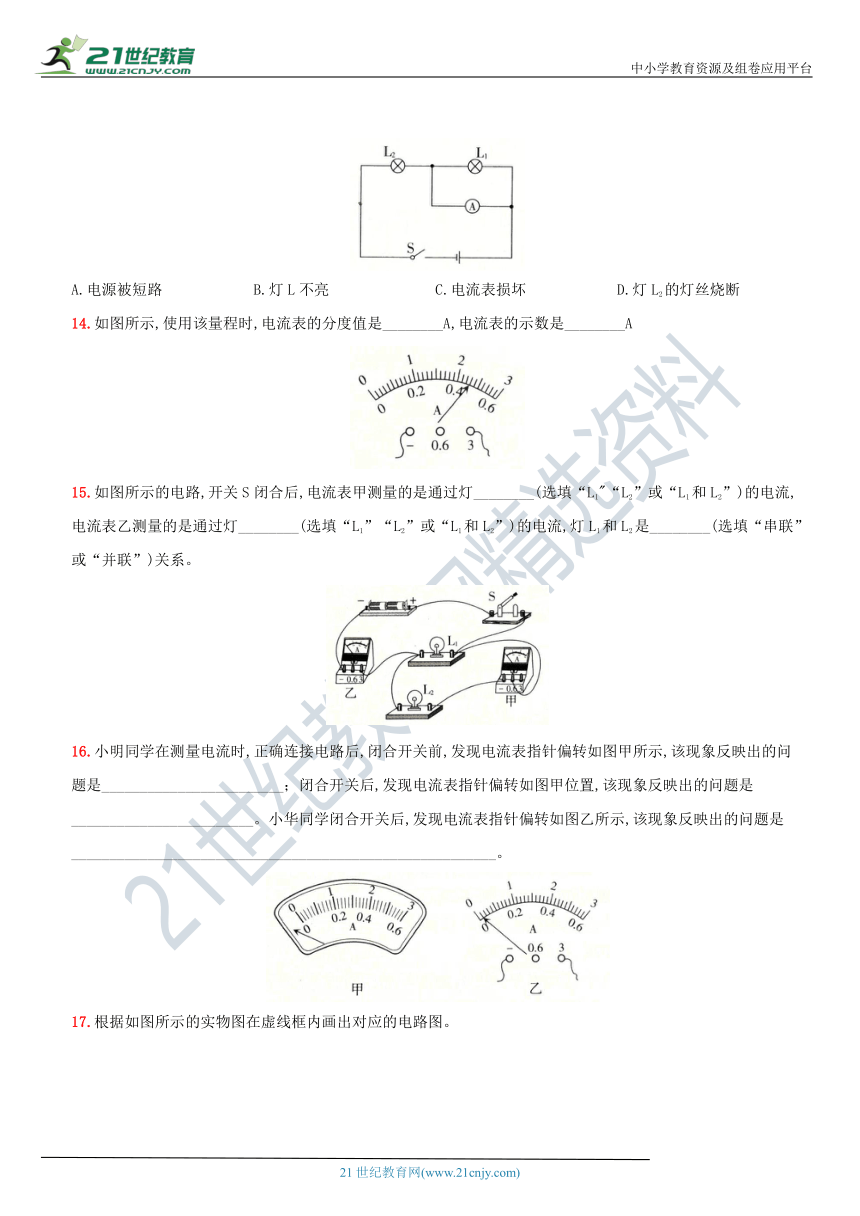

13.如图所示,粗心的小强把电流表并联接在了灯L1的两端。此时如果闭合开关,一定会发生
(
)
A.电源被短路
B.灯L不亮
C.电流表损坏
D.灯L2的灯丝烧断
14.如图所示,使用该量程时,电流表的分度值是________A,电流表的示数是________A
15.如图所示的电路,开关S闭合后,电流表甲测量的是通过灯________(选填“L1"“L2”或“L1和L2”)的电流,电流表乙测量的是通过灯________(选填“L1”“L2”或“L1和L2”)的电流,灯L1和L2是________(选填“串联”或“并联”)关系。
16.小明同学在测量电流时,正确连接电路后,闭合开关前,发现电流表指针偏转如图甲所示,该现象反映出的问题是________________________；闭合开关后,发现电流表指针偏转如图甲位置,该现象反映出的问题是________________________。小华同学闭合开关后,发现电流表指针偏转如图乙所示,该现象反映出的问题是
________________________________________________________。
17.根据如图所示的实物图在虚线框内画出对应的电路图。
18.如图所示是小丽同学连接的用电流表测量小灯泡电流的电路(估计电流约为0.3A),请指出这个电路的两处错误或不足之处。
(1)________________________________________________________________________________。
(2)
________________________________________________________________________________。
19.在用电流表测量电流的实验中,
(1)连接电路前,开关应,电流表应________________,先用________量程试触。
(2)若某同学连接的电路如图甲所示,则电流表测量的是通过灯的电流。闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是________A
(3)若闭合开关后,两灯均亮,电流表指针不发生偏转,原因可能是________
A.电流表内部断路
B.开关处接触不良
C.电流表被短路
(4)只需要改动一根导线就可测得通过灯L1和L2的总电流,请在改动的导线上打“×”,并在原图中画出正确的电路连线。
抓核心·素养练
20.在连接电路时,如果发现有连接错误,不少同学习惯于将电路全部拆散,重新连接。其实,有时只要思考一下,拆除或改接某些导线就能解决问题。现在考考你,如图是某同学连接的电路。
(1)如果闭合开关,将出现________(选填“断路”或“短路”)现象。除了两灯都不亮以外,还会造成________________的后果。
(2)对于这个电路,只需要拆除一根导线,就能成为两灯串联的正确电路。请在要拆除的导线上打“×”。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第4节
电流的测量
1.C
[解析]节能灯的电流约为0.1A,空调的电流约为5A,电热水器的电流超过1A。
2.A
[解析]电流看不见,但小灯泡发光,表明灯泡有电流通过,这里用的是转换法。
3.0.5
6×10－4
4.μA
mA
A
5.A
[解析]电流表必须和被测用电器串联。
6.D
[解析]A中,电流表测量干路电流；B中,电流表的正负接线柱接反了；C中电流表测量通过灯L2的电流。
7.L2
0.02
0.28
[解析]图中电流有两条路径,两个灯泡并联,电流表和灯L2串联,测量通过灯L2的电流。电流表接0～0.6A的量程,每一个大格代表0.2A,每一个小格代表0.02A,示数为0.28A
8.电流表所选的量程太小
改接0～3A的量程
[解析](1)电流表的指针偏过0.6A,说明电路中的电流超过量
程,下一步应该采取的措施是改接0～3A的量程。
9.如图所示
10.C
[解析]200mA＝0.2A,白炽灯正常工作的电流约为0.2A,其他选项中的电流都大于0.2A
11.B
[解析]A、C中,电流表测量干路中的电流；D中,电流表测量通过灯L1和L2的电流。
12.A
[解析]电流表上的同一刻度,使用大量程读数是使用小量程的5倍。
13.B
[解析]电流表并联在灯L1的两端,将灯L1短路,L1不会发光。电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。
14.0.1
2.3
[解析]电流表使用了0～3A的量程,每一个大格代表1A,每一个小格代表0.1A,则电流表的示数是2.3A
15.L2
L1和L2
并联
[解析]两灯并联,电流表甲和灯L2串联,电流表甲测量通过灯L2的电流,电流表乙在干路上,测量通过灯L1和L2的电流。
16.电流表的指针没指在零刻度上
电流表的正、负接线柱接反
电流表的量程选得太大
17.如图所示
18.(1)电流表的正负接线柱接反了
(2)电流表选择的量程过大
[解析](1)电流应从电流表的正接线柱流入,负接线柱流出。
(2)因为估计电流约为0.3A小于0.6A,故应选0～0.6A的量程。
19.(1)断开
大
(2)L2
0.46
(3)C
(4)如图所示
[解析](3)由图可知,电流表与灯L2串联,测量通过灯L2的电流。如果电流表内部断路,电路断路,没有电流流过灯L2,灯L2不亮,电流表指针不发生偏转；开关处接触不良,电路断路,没有电流流过两灯,两灯都不亮,电流表指针不发生偏转。
20.(1)短路
电流表和电源被烧坏
(2)如图所示
[解析](1)闭合开关,电源不经过用电器直接被一根导线连通,将出现短路现象,会使电流表和电源烧坏。
(2)两灯串联,电流只有一条路径。
