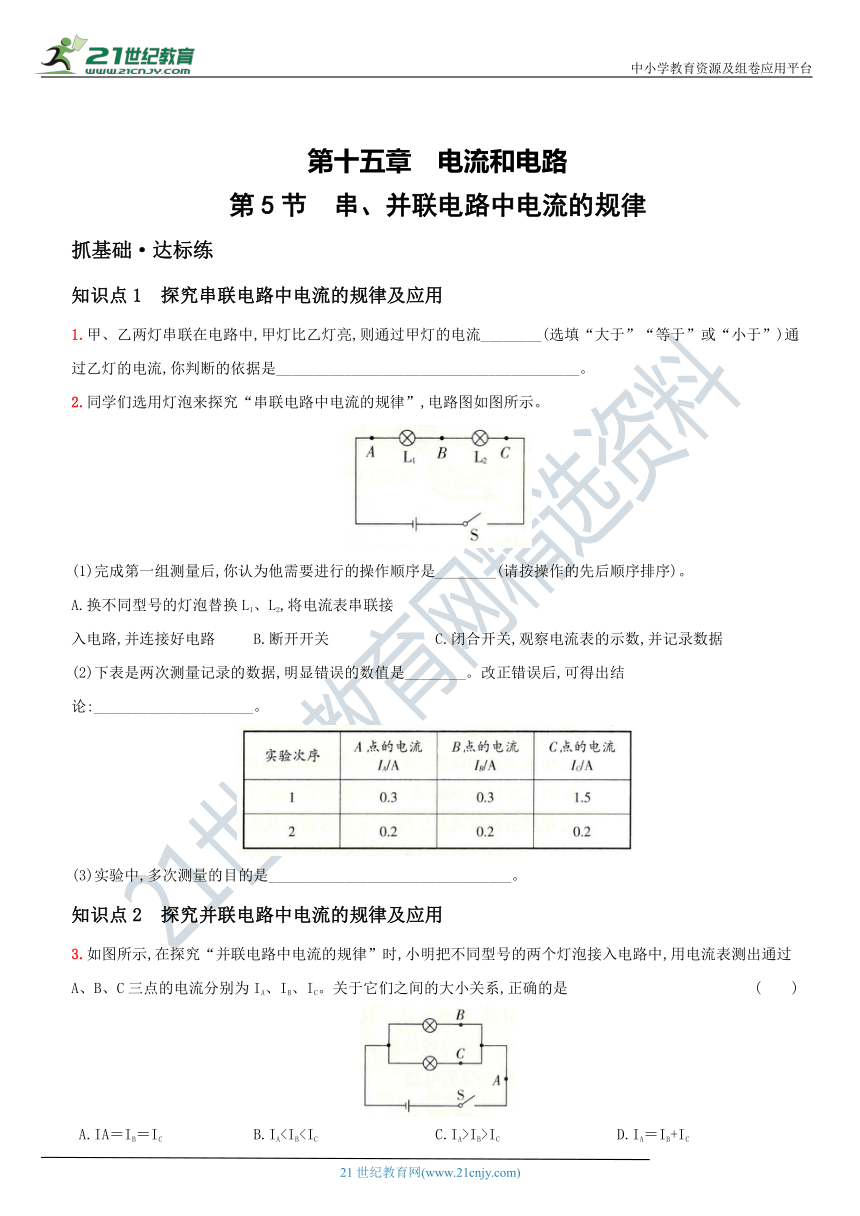

第十五章
电流和电路
第5节
串、并联电路中电流的规律
抓基础·达标练
知识点1
探究串联电路中电流的规律及应用
1.甲、乙两灯串联在电路中,甲灯比乙灯亮,则通过甲灯的电流________(选填“大于”“等于”或“小于”)通过乙灯的电流,你判断的依据是________________________________________。
2.同学们选用灯泡来探究“串联电路中电流的规律”,电路图如图所示。
(1)完成第一组测量后,你认为他需要进行的操作顺序是________(请按操作的先后顺序排序)。
A.换不同型号的灯泡替换L1、L2,将电流表串联接
入电路,并连接好电路
B.断开开关
C.闭合开关,观察电流表的示数,并记录数据
(2)下表是两次测量记录的数据,明显错误的数值是________。改正错误后,可得出结论:_____________________。
(3)实验中,多次测量的目的是________________________________。
知识点2
探究并联电路中电流的规律及应用
3.如图所示,在探究“并联电路中电流的规律”时,小明把不同型号的两个灯泡接入电路中,用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间的大小关系,正确的是
(
)
A.IA＝IB＝IC
B.IAC.IA>IB>IC
D.IA＝IB+IC
4.如图所示,闭合开关S后,电流表A1的示数为1.8A,电流表A2的示数为0.6A,则通过灯L和L2的电流分别是
(
)
A.0.8A,0.6A
B.0.6A,1.2A
C.0.6a,1.0a
D.1.2A,0.6A
5.如图甲为探究“并联电路中电流规律”的实验电路图。
(1)若要测量干路电流,则电流表应串联在图甲中的________
(选填“A”“B”或“C”)处。
(2)当测量A处的电流时,连好电路闭合开关前,发现
电流表指针位置如图乙所示。调整正确后闭合开
关,发现指针又偏向图乙位置,其原因是________________________________。
(3)改正(2)中错误后,测出A、B、C三处的电流值如下
表所示。由此得出结论:并联电路中,干路电流等
于各支路电流之和,且各支路的电流相等。这个实
验在设计方案上存在的不足之处:________________、_________________________。(写出两条)
抓重点·提升练
6.在一电路中有两个灯泡,用电流表测得通过这两个灯泡的电流相等,则这两个灯泡的连接方式
(
)
A.一定是串联
B.一定是并联
C.串联并联都有可能
D.不可能是并联
7.将两个电流表分别接入如图甲所示的两个位置测量,此时电流表A1和A2的示数分别如图乙所示,则通过灯
L1、L2的电流大小分别为
(
)
A.0.24a,0.46a
B.1.2A,0.7A
C.0.24A,0.7A
D.1.2A,0.14A
8.在如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A。下列判断正确
的是
(
)
A.通过灯L1的电流为0.5A
B.通过灯L1的电流为0.3A
C.通过灯L2的电流为0.7A
D.通过灯L2的电流为0.3A
9.如图所示是一个LED手电筒,它用两节干电池做电源,由6个LED并联组成灯头,正常工作时,通过每个LED的电流为15mA,则这个LED手电筒正常工作时的总电流为________A。有一种节日小彩灯,一串由20个小彩灯串联,若电源插头处电流为300mA,则通过每个小彩灯的电流为________A
10.如图所示的电路,先闭合开关S,当再闭合开关S1时,电流表A的示数________(选填“变大”“变小”或“不变”)。
11.如图甲所示的电路,闭合开关S后,两灯正常工作,两电流表的指针均指在如图乙所示的位置。则通过灯L1的电流为________A,通过灯L2的电流为________A
12.学习小组做“探究并联电路中电流规律”的实验,如图甲是他们设计的电路图。
(1)连接图乙中元件。要求:灯L1、L2并联,开关S控制整个电路,电流表测量通过灯L1的电流(电流表选用大量程)。
(2)实验中,当接好电路的最后一根导线时,小灯泡立即发光,原因是________________________。
(3)小明同学将电流表接在C点处,闭合开关后,观察到灯L2发光,灯L1不发光,电流表的示数为零,可能的原因是________________________
(4)小华同学利用原有的实验器材,只添加了一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在图丙的虚线框中画出电路图。
13.在如图所示的电路中,闭合开关后,电流表A的读数是3A,通过灯L1的电流是通过灯L2的电流的2倍。请你解答:
(1)通过L2的电流；
(2)通过L1的电流。
抓核心·素养练
14.小林用如图所示的电路研究串联电路的特点。闭合开关后,发现灯L1较亮,灯L2较暗。他对这一现象的解释是,电流从电源正极出发,经过灯L1、灯L2,电流逐渐变小,所以灯L1较亮,灯L2较暗。小欢认为小林的解释是错误的,请你利用现有器材设计一个实验,说明小林的解释是错误的。
(1)实验步骤:________________________________________________________________________________。
(2)实验现象及结论:_____________________________________________________________________________
________________________________________________________________________________。
★防错小贴士★
如果通过两用电器的电流相等,这两个用电器不一定串联；如果通过两个用电器的电流不相等,那这两个用电器一定并联。(详见第6、9题)
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第5节
串、并联电路中电流的规律
1.等于
串联电路中的电流处处相等
[解析]因为串联电路中的电流处处相等,因此通过甲、乙两灯的电流相等。
2.(1)B、A、C
(2)1.5
串联电路中的电流处处相等
(3)得出普遍规律
[解析](1)应断开开关,换不同型号的灯泡,将电流表串联接入电路,并连接好电路；闭合开关,观察电流表的示数,并记录数据。
3.D
[解析]两灯并联,干路中的电流等于各支路中的电流之和,即IA＝IB+IC
4.B
[解析]由电路图可知,灯L1、L2并联,电流表A1测量干路电流,电流表A2测量通过灯L1的电流I1＝0.6A,通过灯L2的电流l2＝I－I1＝1.8a－0.6A＝1.2A
5.(1)C
(2)电流表“+”“－”接线柱接反了
(3)实验次数太少选用的灯泡规格相同
[解析](3)这个实验要用不同规格的灯泡多次测量,避免偶然性,得出普遍规律。
6.C
[解析]如果两个灯泡的规格相同,并联时,通过它们的电流相等。
7.A
[解析]两灯并联,电流表A1测量通过灯L1的电流,电流表A2测量干路电流。因为干路电流大于任一支路的电流,A2的偏转角度比A1的还小,所以电流表A1的量程为0～0.6A,通过灯L1的电流I1＝0.24A；电流表A2的量程为0～3A,干路电流1＝0.7A,通过灯L2的电流I2＝I－Il＝0.7A－0.24A＝0.46A
8.B
[解析]两灯并联,甲电流表测量干路电流,乙电流表测量通过灯L2的电流,干路电流I＝0.5A,通过灯L2的电流I2＝0.2A,通过灯L1的电流Il＝I－I2＝0.5A－0.2A＝0.3A。
9.0.09
0.3
[解析]6个LED并联在电路中,干路中的电流等于各支路中的电流之和,所以LED手电筒正常工作时的总电流为0.015A×6＝0.09A。节日小彩灯串联,串联电路中的电流处处相等,所以通过每个小彩灯的电流为0.3A。
10.变大
[解析]闭合开关S,电流表测量通过灯L1的电流；再闭合开关S1时,电流表测量总电流。灯L1和L2并联,并联电路中干路中的电流等于各支路中的电流之和,所以总电流变大。
11.1.84
0.46
[解析]由图甲可知,灯L1和L2并联,A1测量通过灯L2的电流,A2测量干路电流,A1的量程是0～0.6A,通过灯L2的电流为0.46A。在电流表指针偏转的角度相同时,大量程对应的值是小量程对应值的5倍,电流表A2的示数是0.46A×5＝2.3A,即干路电流为2.3A。通过灯L1的电流I1＝I－I2＝2.3A－0.46A＝1.84A
12.(1)如图所示
(2)连接电路时,开关没有断开
(3)电流表或灯L1断路
(4)如图所示
[解析](3)灯L2发光,干路和L2支路连通,灯L1不发光,电流表的示数为零,电路可能存在的故障是电流表或灯L1断路。
13.解:(1)由电路图可知,两灯泡并联电流表A测量干路中的电流,电流表A1测量灯L1所在支路的电流。并联电路中干路电流等于各支路电流之和,且通过L1的电流是通过L2的电流的2倍,则有
I＝I1+I2＝2I2+2＝3I2＝3A,流过L2的电流I2＝1A。
(2)并联电路中干路电流等于各支路电流之和,则通过L1的电流I＝I－I2＝3A－1A＝2A
14.(1)交换两个灯泡的位置,让电流先经过灯L2,后经过灯L1,闭合开关S后,观察两个灯泡的亮度情况
(2)发现灯L1较亮,灯L2较暗,说明小林的解释是错误的
