16.1 电压－2021年秋季九年级物理上册同步作业练习 有解析

中小学教育资源及组卷应用平台

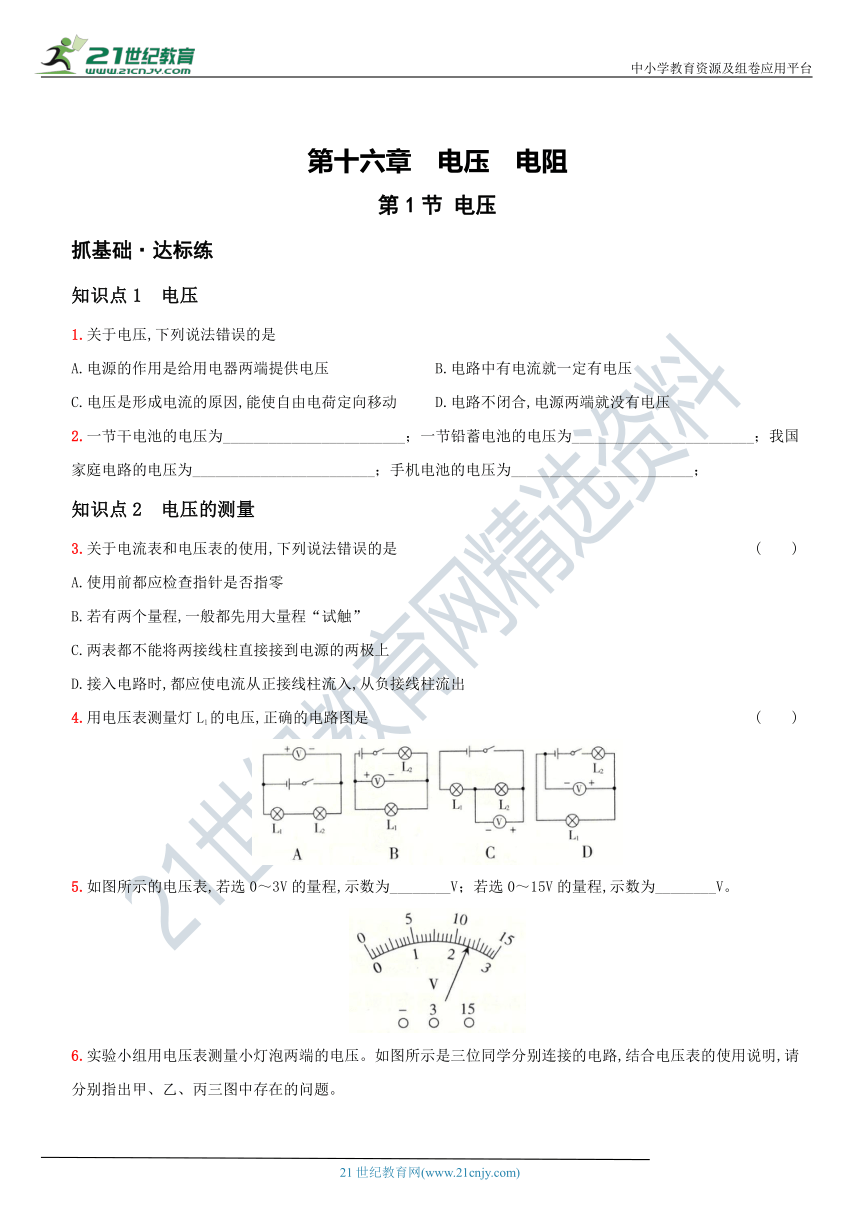

第十六章
电压
电阻
第1节
电压
抓基础·达标练
知识点1
电压
1.关于电压,下列说法错误的是
A.电源的作用是给用电器两端提供电压
B.电路中有电流就一定有电压
C.电压是形成电流的原因,能使自由电荷定向移动
D.电路不闭合,电源两端就没有电压
2.一节干电池的电压为________________________；一节铅蓄电池的电压为________________________；我国家庭电路的电压为________________________；手机电池的电压为________________________；
知识点2
电压的测量
3.关于电流表和电压表的使用,下列说法错误的是
(
)
A.使用前都应检查指针是否指零
B.若有两个量程,一般都先用大量程“试触”
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出
4.用电压表测量灯L1的电压,正确的电路图是
(
)
5.如图所示的电压表,若选0～3V的量程,示数为________V；若选0～15V的量程,示数为________V。

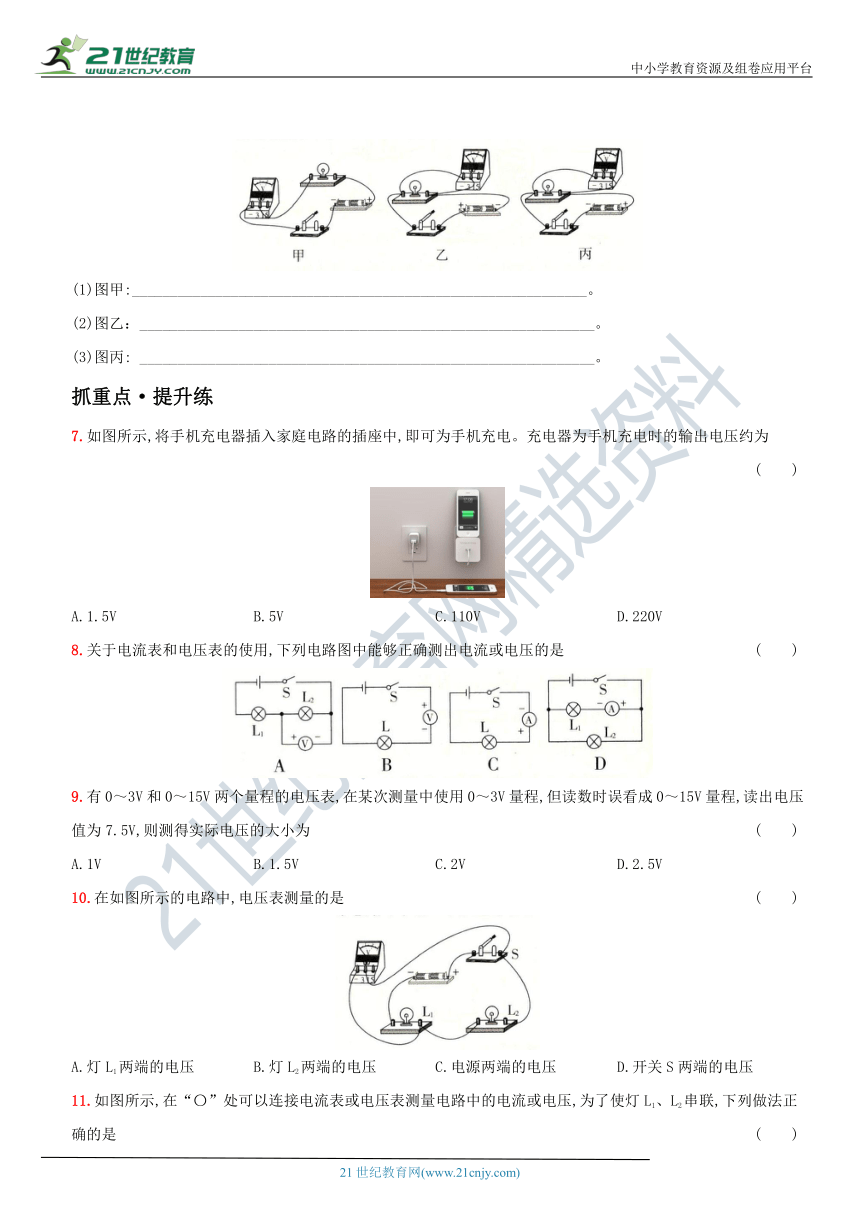

6.实验小组用电压表测量小灯泡两端的电压。如图所示是三位同学分别连接的电路,结合电压表的使用说明,请分别指出甲、乙、丙三图中存在的问题。
(1)图甲:____________________________________________________________。
(2)图乙：____________________________________________________________。
(3)图丙:
____________________________________________________________。
抓重点·提升练
7.如图所示,将手机充电器插入家庭电路的插座中,即可为手机充电。充电器为手机充电时的输出电压约为
(
)
A.1.5V
B.5V
C.110V
D.220V
8.关于电流表和电压表的使用,下列电路图中能够正确测出电流或电压的是
(
)
9.有0～3V和0～15V两个量程的电压表,在某次测量中使用0～3V量程,但读数时误看成0～15V量程,读出电压值为7.5V,则测得实际电压的大小为
(
)
A.1V
B.1.5V
C.2V
D.2.5V
10.在如图所示的电路中,电压表测量的是
(
)
A.灯L1两端的电压
B.灯L2两端的电压
C.电源两端的电压
D.开关S两端的电压

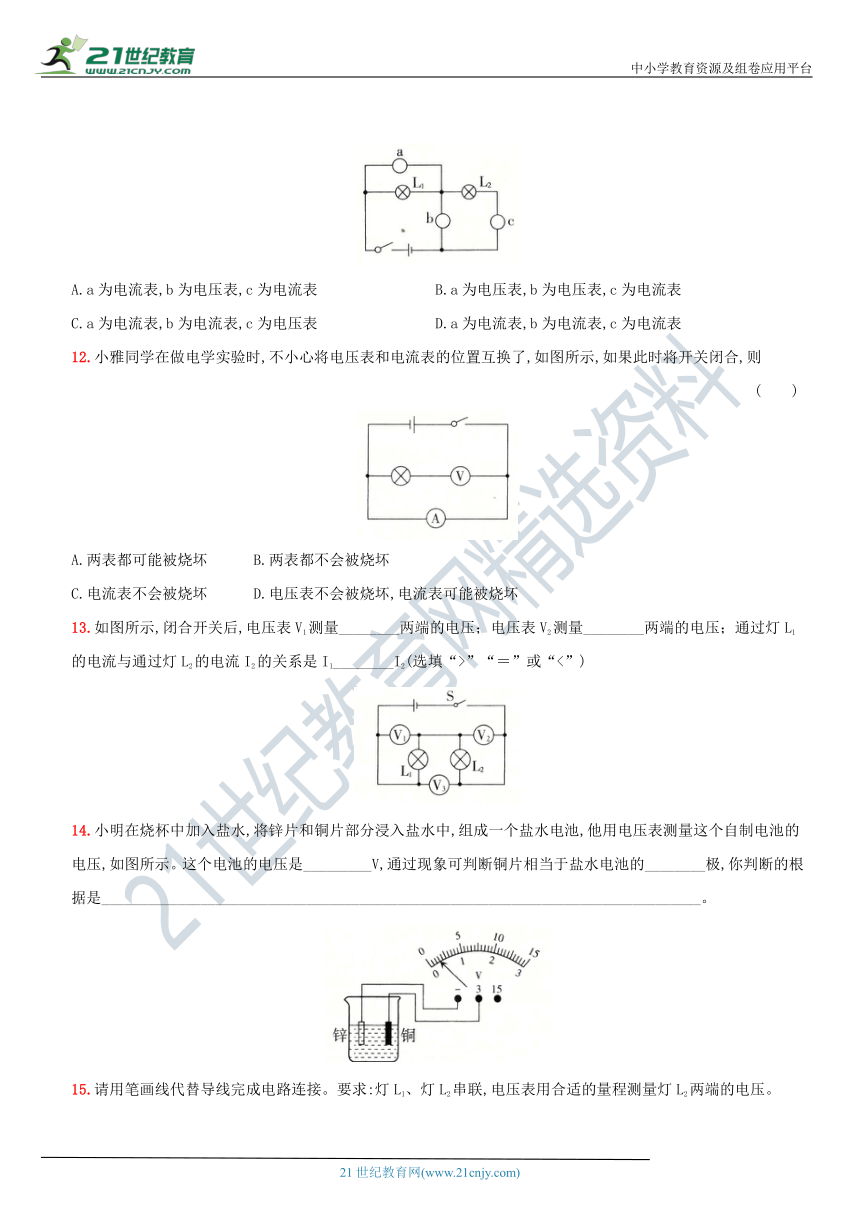

11.如图所示,在“〇”处可以连接电流表或电压表测量电路中的电流或电压,为了使灯L1、L2串联,下列做法正确的是
(
)
A.a为电流表,b为电压表,c为电流表
B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表
D.a为电流表,b为电流表,c为电流表
12.小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则
(
)
A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏
D.电压表不会被烧坏,电流表可能被烧坏
13.如图所示,闭合开关后,电压表V1测量________两端的电压；电压表V2测量________两端的电压；通过灯L1的电流与通过灯L2的电流I2的关系是I1________I2(选填“>”“＝”或“<”)
14.小明在烧杯中加入盐水,将锌片和铜片部分浸入盐水中,组成一个盐水电池,他用电压表测量这个自制电池的电压,如图所示。这个电池的电压是_________V,通过现象可判断铜片相当于盐水电池的________极,你判断的根据是_______________________________________________________________________________。
15.请用笔画线代替导线完成电路连接。要求:灯L1、灯L2串联,电压表用合适的量程测量灯L2两端的电压。
16.通过阅读,小明知道了1791年意大利物理学家伏特发明了最早的电池下-伏打电池。在老师的帮助下,小明自制了一个如图所示的伏打电池,但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
(1)写出你选用的实验仪器:____________________________________________________________。
(2)简述操作方法、实验现象和结论:____________________________________________________________
___________________________________________________________________________________________
_____________________________________________________________________________________________。
抓核心·素养练
17.某小组在探究影响水果电池电压的因素时,发现将不同的水果电池分别接通相同的音乐芯片时发出的声音不同,由此猜想:水果电池的电压可能与水果的大小、电极的材料或电极插入的深度有关。于是,他们用如图所示的装置分别进行了如下实验:小明用同个柠檬制成水果电池,沿着电极插入的方向不断慢慢地切去外侧的部分柠檬,分别测出电压值；小芳只将锌片分别换成外形相同的铝、铁等金属片,且保持电极插入同一柠檬的深度和距离相同,分别测出电压值,并记录在下表中。请你解答下列问题:
(1)小明的操作是在探究水果电池的电压与________________的关系。
(2)小芳的实验可得出:在________________________相同时,水果电池的电压与________有关
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第十六章
电压
电阻
第1节
电压
1.D
[解析]电路不闭合,电路中一定没有电流,但电源两端会有电压。
2.1.5V
2V
220V
3.7V
3.C
[解析]若将电流表直接接到电源的极上,可能会烧坏电流表、电源,但电压表可以。
4.D
[解析]A中,电压表并联在电源两端,测量电源两端的电压；B中,电压表并联在灯L1两端,但没有遵循电流“正进负出”；C中,电压表并联在灯L2两端,测量灯L2两端的电压。
5.2.3
11.5
[解析]电压表的量程为0～3V,分度值为0.1V,示数为2.3V；电压表的量程为0～15V,分度值为0.5V,示数为11.5V。
6.(1)电压表与灯泡串联了
(2)电压表的正、负接线柱接反了
(3)电压表选用的量程过大
[解析]
(3)图丙中,电源的电压为3V,电压表应选用小量程。
7.B
[解析]充电器为手机充电时的输出电压较小,约为5V。
8.D
[解析]A中,两个灯泡串联,电压表与其中一个灯泡并联,但电流从电压表的负接线柱流入,正接线柱流出；B中,电压表与灯泡串联在电源两端；C中,电流表与灯泡串联,但电流是从电流表的负接线柱流入,正接线柱流出。
9.B
[解析]电压表指针位置相同时,0～15V量程的示数是0－3V量程示数的5倍。
10.B
[解析]电压表并联在灯L2的两端,测量灯L2两端的电压。
11.B
[解析]电路中的电流表与被测用电器串联,电压表与被测用电器并联。要求灯L1、L2串联,电路中的电流应只有一条路径,故c为电流表,a、b应为电压表。
12.D
[解析]电流表在电路中相当于导线,电流从电源正极出发不经过用电器,直接经过电流表回到电源负极,造成电源短路。此时通过电流表的电流很大,很容易烧杯电流表。
13.L1
L2
＝
[解析]两灯串联,电压表V1测量灯L1两端的电压；电压表V2测量灯L2两端的电压；电压表V3测量电源的电压。因串联电路中的电流处处相等,可得I1＝I2
14.0.3
正
电压表指针正向偏转,说明与电压表正接线柱相连的为电池的正极
[解析]与电压表正接线柱相连的一端是电池的正极。
15.如图所示
[解析]两灯串联,电源由两节干电池组成,即电源的电压为3V,所以电压表应选择0～3V量程,并与灯L2并联。
16.(1)电压表
(2)将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触,若电压表的指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转,则锌片是电池的正极([答案]合理即可)
17.(1)水果大小
(2)水果的大小和电极入水果的深度、距离电极的材料
[解析]
(2)小芳将不同的电极插入同一柠檬,控制电极插入水果的深度、距离相同,观察电压表的示数,故小芳的操作是在探究水果电池的电压与电极材料的关系。
