第十六章
电压
电阻
第2节
串、并联电路中电压的规律
抓基础·达标练
知识点1
串联电路中电压的规律及应用
1.如图所示的电路,电源电压为6V,闭合开关S后,电压表的示数为2V,则灯L1两端的电压为________V,灯L2两端的电压为________V
2.小华和小芳做“探究串联电路中电压规律”的实验,电路图如图甲所示。
(1)连接电路前,开关必须________________。
(2)为了使探究得出的结论具有普遍意义,灯L1、L2应该选择规格________(选填“相同”或“不相同”)的灯泡。
(3)小华在测量灯L2两端的电压时,保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量灯L2两端的电压。他________(选填“能”或“不能”)测出灯L2两端的电压,原因是________________________
________________________________________________。
(4)小华正确连接电路,完成三次实验,并记录了数据。第3次实验时,灯L2两端的电压如图乙所示,请填入表格中。
(5)分析上表中的数据,可得出结论:________________________________________________________________
________________________________________________________________________________。

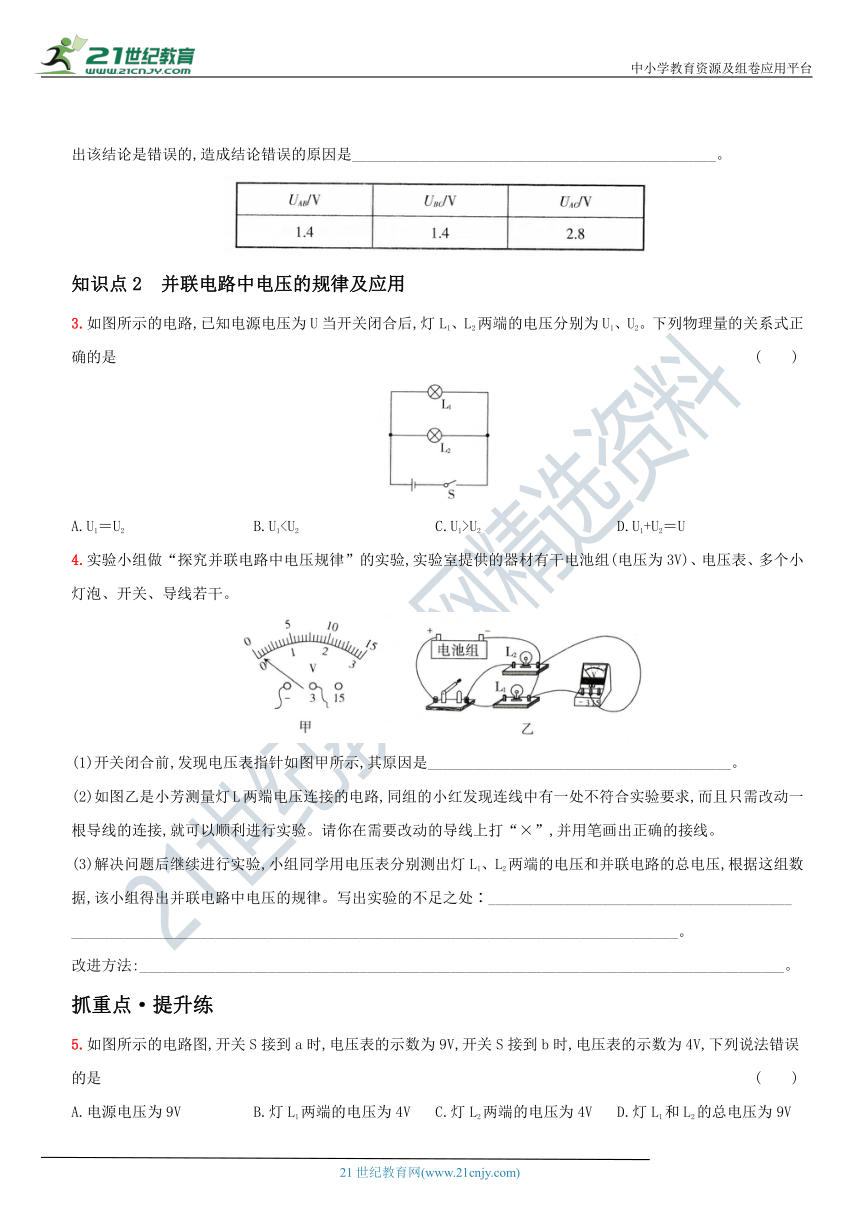

(6)下表是小芳记录的实验数据,由此小芳得出其中一个结论:串联电路中,各部分电路两端的电压相等。小华指出该结论是错误的,造成结论错误的原因是________________________________________________。
知识点2
并联电路中电压的规律及应用
3.如图所示的电路,已知电源电压为U当开关闭合后,灯L1、L2两端的电压分别为U1、U2。下列物理量的关系式正确的是
(
)
A.U1＝U2
B.U1C.U1>U2
D.U1+U2＝U
4.实验小组做“探究并联电路中电压规律”的实验,实验室提供的器材有干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。
(1)开关闭合前,发现电压表指针如图甲所示,其原因是________________________________________。
(2)如图乙是小芳测量灯L两端电压连接的电路,同组的小红发现连线中有一处不符合实验要求,而且只需改动一根导线的连接,就可以顺利进行实验。请你在需要改动的导线上打“×”,并用笔画出正确的接线。
(3)解决问题后继续进行实验,小组同学用电压表分别测出灯L1、L2两端的电压和并联电路的总电压,根据这组数据,该小组得出并联电路中电压的规律。写出实验的不足之处∶________________________________________
________________________________________________________________________________。
改进方法:_____________________________________________________________________________________。
抓重点·提升练

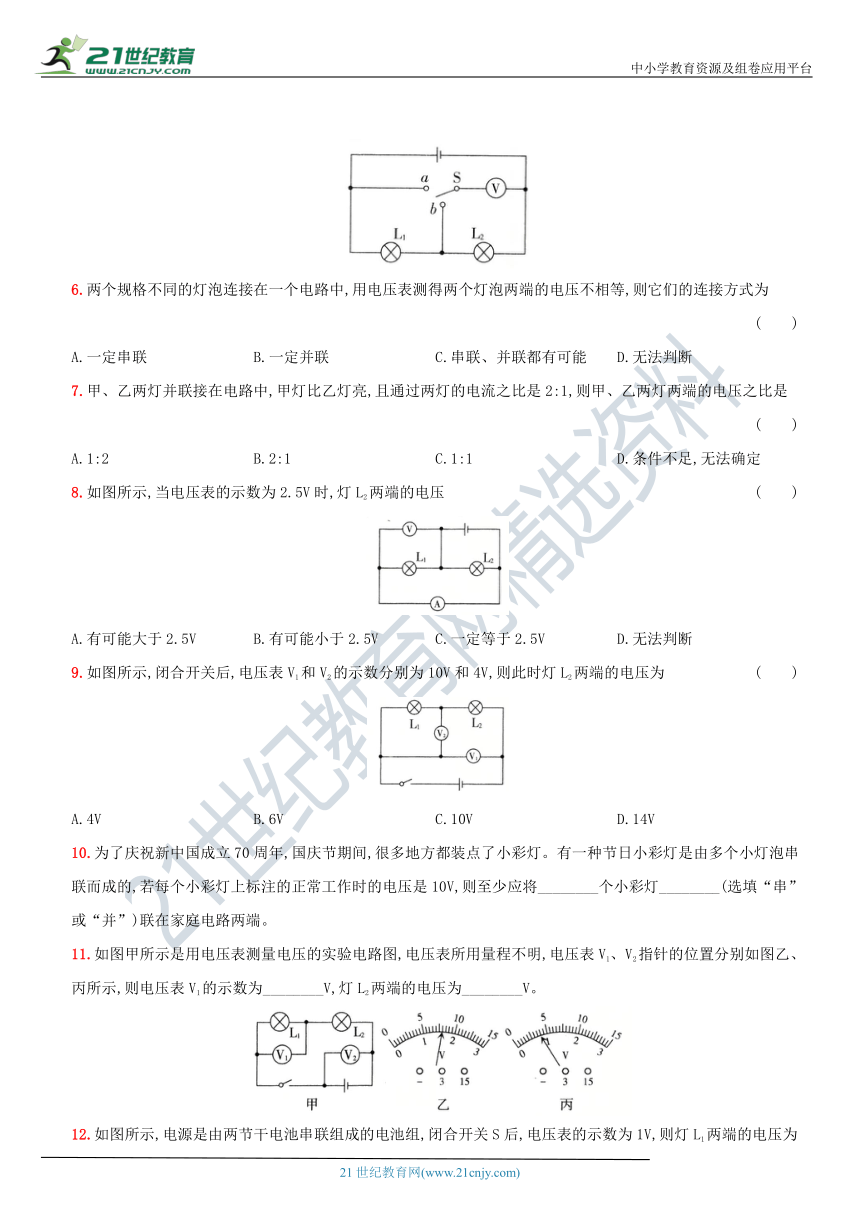

5.如图所示的电路图,开关S接到a时,电压表的示数为9V,开关S接到b时,电压表的示数为4V,下列说法错误的是
(
)
A.电源电压为9V
B.灯L1两端的电压为4V
C.灯L2两端的电压为4V
D.灯L1和L2的总电压为9V
6.两个规格不同的灯泡连接在一个电路中,用电压表测得两个灯泡两端的电压不相等,则它们的连接方式为
(
)
A.一定串联
B.一定并联
C.串联、并联都有可能
D.无法判断
7.甲、乙两灯并联接在电路中,甲灯比乙灯亮,且通过两灯的电流之比是2:1,则甲、乙两灯两端的电压之比是
(
)
A.1:2
B.2:1
C.1:1
D.条件不足,无法确定
8.如图所示,当电压表的示数为2.5V时,灯L2两端的电压
(
)
A.有可能大于2.5V
B.有可能小于2.5V
C.一定等于2.5V
D.无法判断
9.如图所示,闭合开关后,电压表V1和V2的示数分别为10V和4V,则此时灯L2两端的电压为
(
)
A.4V
B.6V
C.10V
D.14V
10.为了庆祝新中国成立70周年,国庆节期间,很多地方都装点了小彩灯。有一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作时的电压是10V,则至少应将________个小彩灯________(选填“串”或“并”)联在家庭电路两端。
11.如图甲所示是用电压表测量电压的实验电路图,电压表所用量程不明,电压表V1、V2指针的位置分别如图乙、丙所示,则电压表V1的示数为________V,灯L2两端的电压为________V。

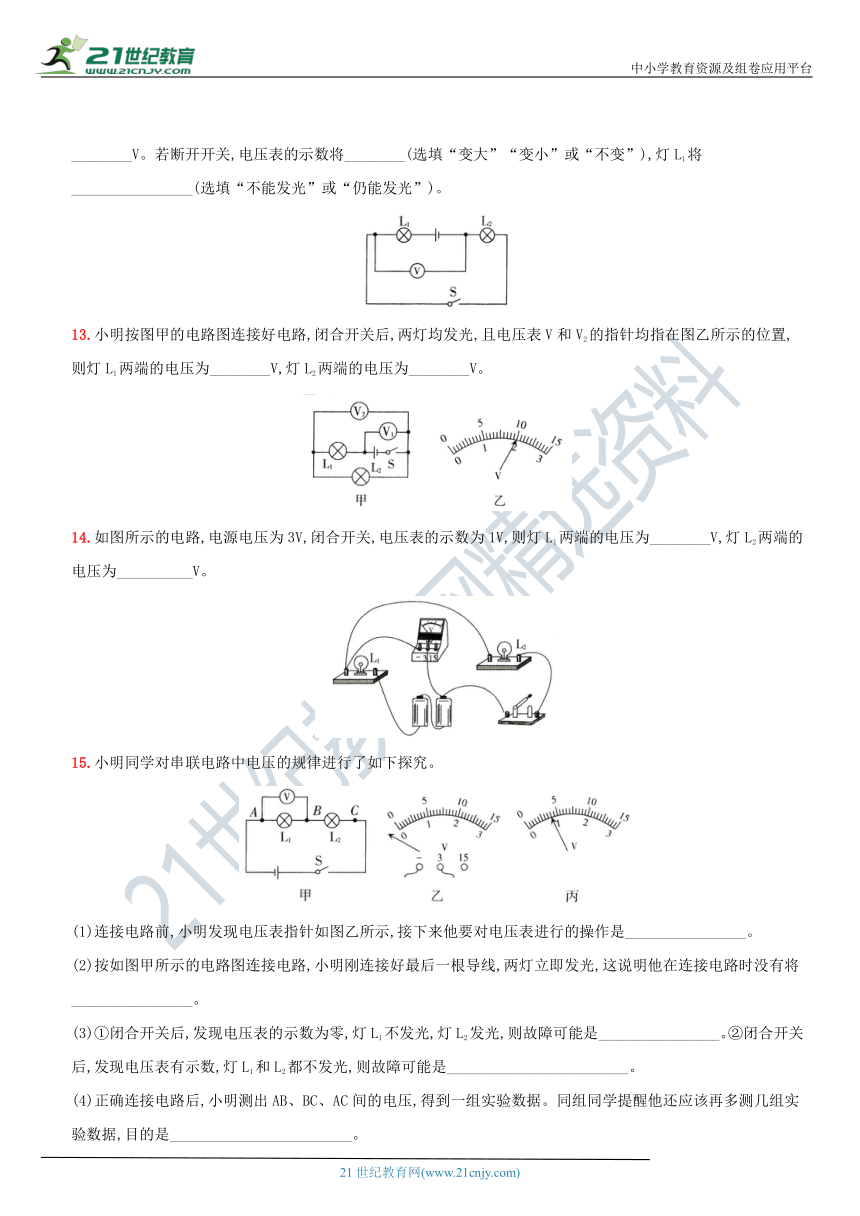

12.如图所示,电源是由两节干电池串联组成的电池组,闭合开关S后,电压表的示数为1V,则灯L1两端的电压为________V。若断开开关,电压表的示数将________(选填“变大”“变小”或“不变”),灯L1将________________(选填“不能发光”或“仍能发光”)。
13.小明按图甲的电路图连接好电路,闭合开关后,两灯均发光,且电压表V和V2的指针均指在图乙所示的位置,则灯L1两端的电压为________V,灯L2两端的电压为________V。
14.如图所示的电路,电源电压为3V,闭合开关,电压表的示数为1V,则灯L1两端的电压为________V,灯L2两端的电压为__________V。
15.小明同学对串联电路中电压的规律进行了如下探究。
(1)连接电路前,小明发现电压表指针如图乙所示,接下来他要对电压表进行的操作是________________。
(2)按如图甲所示的电路图连接电路,小明刚连接好最后一根导线,两灯立即发光,这说明他在连接电路时没有将________________。
(3)①闭合开关后,发现电压表的示数为零,灯L1不发光,灯L2发光,则故障可能是________________。②闭合开关后,发现电压表有示数,灯L1和L2都不发光,则故障可能是________________________。
(4)正确连接电路后,小明测出AB、BC、AC间的电压,得到一组实验数据。同组同学提醒他还应该再多测几组实验数据,目的是________________________。
(5)不断改进后,小明按照正确的方法测出了L1、L2两端电压与A、C之间的电压,分别为U1＝2.4V,U2＝1.4V,UAc的示数如图丙所示,示数为________V。用其他小灯泡,多次实验,得出了最终的结论并进行了评估,发现实验结果与之前“电源两端电压等于各用电器两端电压之和”的猜想不完全吻合,其原因是________________________
________________________________________________________。
抓核心·素养练
16.如图所示,电源电压不变,当开关S闭合时,电压表V1
的示数为12V,电压表V2的示数为4V；当开关S断开时,电压表V的示数为6V,电压表V2的示数为8V。则
(1)当开关S闭合时,灯L1两端电压及电源电压各是多少？
(2)当开关S断开时,灯L1、L2、L3两端的电压各是多少？
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
1.4
2
[解析]灯L1和L2串联,电压表测量灯L2两端的电压,灯L2两端的电压U2＝2V。灯L1两端的电压U1＝U－U2＝6V－2V＝4V。
2.
(1)断开
(2)不相同
(3)不能
电压表的正、负接线柱接反了
(4)1.7
(5)串联电路中,电源两端电压等于各用电器两了
(4)1.7
(5)串联电路中,电源两端压等于各用电器两端电压之和
(6)小芳选用了规格相同的灯泡做实验
[解析]
(3)与B点相连的一端为电压表的正接线柱,与A点相连的一端为电压表的负接线柱,只断开A连接点,并改接到C连接点上,电压表的正、负接线柱接反了。
3.A
[解析]两灯并联,并联电路中各支路两端的电压相等,即U1＝U2
4.
(1)电压表的指针未调零
(2)如图所示
(3)实验次数太少,结论不具有普遍性更换规格不同的灯泡进行多次实验
[解析]
(3)为了避免实验的偶然性,得出普遍规律,应换用不同规格的灯泡多次测量。
5.B
[解析]当开关S接到a时,两个灯泡串联,电压表测量灯L1和L2的总电压,即电源的电压U＝9V。当开关S接到b时,两个灯泡串联,电压表测量灯L2两端的电压,U2＝4V,则灯L1两端的电压U1＝U－U2＝9V－4V＝5V
6.A
[解析]两个灯泡并联时,灯泡两端的电压一定相同；如果两个灯泡两端的电压不相等,它们一定是串联的。
7.C
[解析]并联电路中各支路两端的电压相等,所以甲、乙两灯两端的电压之比为1:1。
8.C
[解析]由电路图可知,两个灯泡并联,电压表测量电源的电压,电流表测量通过灯L1的电流。并联电路中各支路两端的电压相等,则灯L2两端的电压一定为2.5V。
9.B
[解析]两灯串联,电压表V2测量灯L1两端的电压,大小为U1＝4V,电压表V1测量电源的电压,大小为U＝10V,则灯L2两端的电压U2＝U－U1＝10V－4V＝6V。
10.22
串
[解析]小彩灯正常工作时的电压小于家庭电路电压,小彩灯应串联接入家庭电路中,串联的个数n＝＝22个
11.1.6
2.4
[解析]灯L1、L2串联,电压表V2测量电源的电压,电压表V1测量L1两端的电压,所以电压表V2的示数应大于V1的示数。电压表V2的量程是0～15V,示数为4V,即电源的电压U＝4V。电压表V1的量程是0～3V,示数为1.6V,即灯L1两端的电压U1＝1.6V,则灯L2两端的电压U2＝U－U1＝4V－1.6V＝2.4V。
12.2
变大
不能发光
[解析]由电路图可知,闭合开关S后,灯L1、L2串联,电压表测灯L2两端的电压,则灯L2两端的电压为1V,电源的电压为3V,灯L1两端的电压U1＝U－U2＝3V－1V＝2V。断开开关S,电压表串联在电路中,电压表测量电源的电压,示数为3V,电压表的示数变大,并且两灯均不发光。
13.8
2
[解析]两灯串联,电压表V1测量电源的电压,电压表V2测量灯L2两端的电压,V1的示数应大于V2的示数,两表指针位置相同说明V1选的是大量程,V2选的是小量程,则电源的电压为10V,灯L2两端的电压为2V,灯L1两端的电压为10V－2V＝8V
14.2
1
[解析]由图可知,两灯泡串联,电压表测量灯L2两端的电压,大小为U2＝1V,灯L1两端的电压U＝U－U2＝3V－1V＝2V。
15.
(1)调零
(2)开关断开
(3)①灯L1短路
②灯L1断路
(4)寻找普遍规律
(5)4
开关或导线两端有电压(或读数有误差)
[解析]
(1)电压表接入电路前,指针要指在零刻度处,而图乙中电压表指针左偏,需要调零。
(3)①闭合开关后,发现灯L1不发光灯L2发光,说明电路出现了短路现象。电压表的示数为零,灯L1不发光,则故障可能是灯L1短路。②闭合开关后,灯L1和L2都不发光,说明电路出现了断路现象。发现电压表有示数,说明电压表的正、负接线柱与电源是接通的,则故障可能是灯L1断路。
16.解:
(1)由电路图可知,当开关S闭合时,灯L2被短路,灯L1、L2串联。电压表V1测量电源的电压,则电源的电压U＝12V。电压表V2测量灯L1两端的电压,则灯L1两端的电压U1＝4V。
(2)当开关S断开时,灯L1、L2、L3串联,电压表V1测量灯L1、L3两端的总电压,灯L2两端的电压U2′＝U－UV2′＝12V－6V＝6V。电压表V2测量灯L1、L2两端的总电压,则灯L3两端的电压U3′＝U－Uv2′＝12V－8V＝4V。则灯L1两端的电压U1′＝U－U2′－U3′＝12V－6V－4V＝2V
