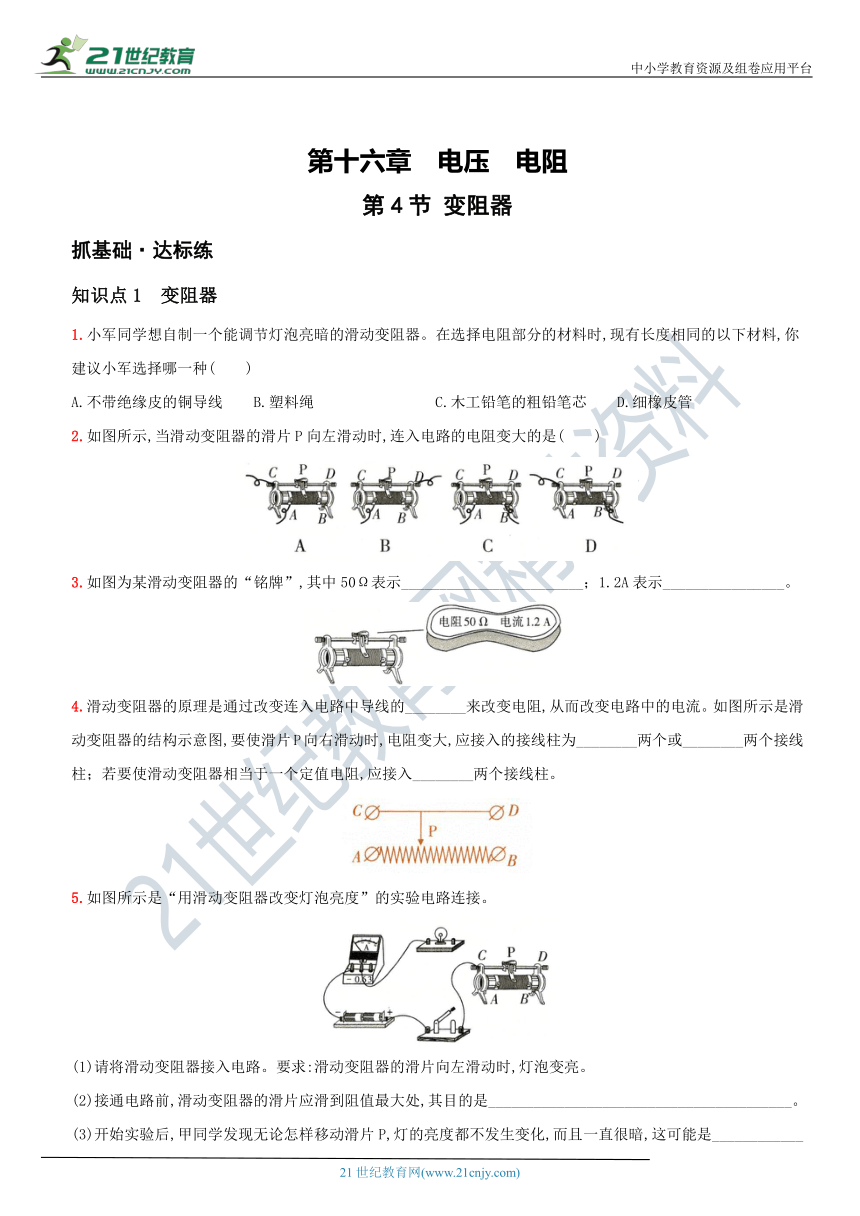

16.4 变阻器－2021年秋季九年级物理上册同步作业练习 有解析

中小学教育资源及组卷应用平台
第十六章
电压
电阻
第4节
变阻器
抓基础·达标练
知识点1
变阻器
1.小军同学想自制一个能调节灯泡亮暗的滑动变阻器。在选择电阻部分的材料时,现有长度相同的以下材料,你建议小军选择哪一种(
)
A.不带绝缘皮的铜导线
B.塑料绳
C.木工铅笔的粗铅笔芯
D.细橡皮管
2.如图所示,当滑动变阻器的滑片P向左滑动时,连入电路的电阻变大的是(
)
3.如图为某滑动变阻器的“铭牌”,其中50Ω表示________________________；1.2A表示________________。
4.滑动变阻器的原理是通过改变连入电路中导线的________来改变电阻,从而改变电路中的电流。如图所示是滑动变阻器的结构示意图,要使滑片P向右滑动时,电阻变大,应接入的接线柱为________两个或________两个接线柱；若要使滑动变阻器相当于一个定值电阻,应接入________两个接线柱。
5.如图所示是“用滑动变阻器改变灯泡亮度”的实验电路连接。
(1)请将滑动变阻器接入电路。要求:滑动变阻器的滑片向左滑动时,灯泡变亮。
(2)接通电路前,滑动变阻器的滑片应滑到阻值最大处,其目的是________________________________________。

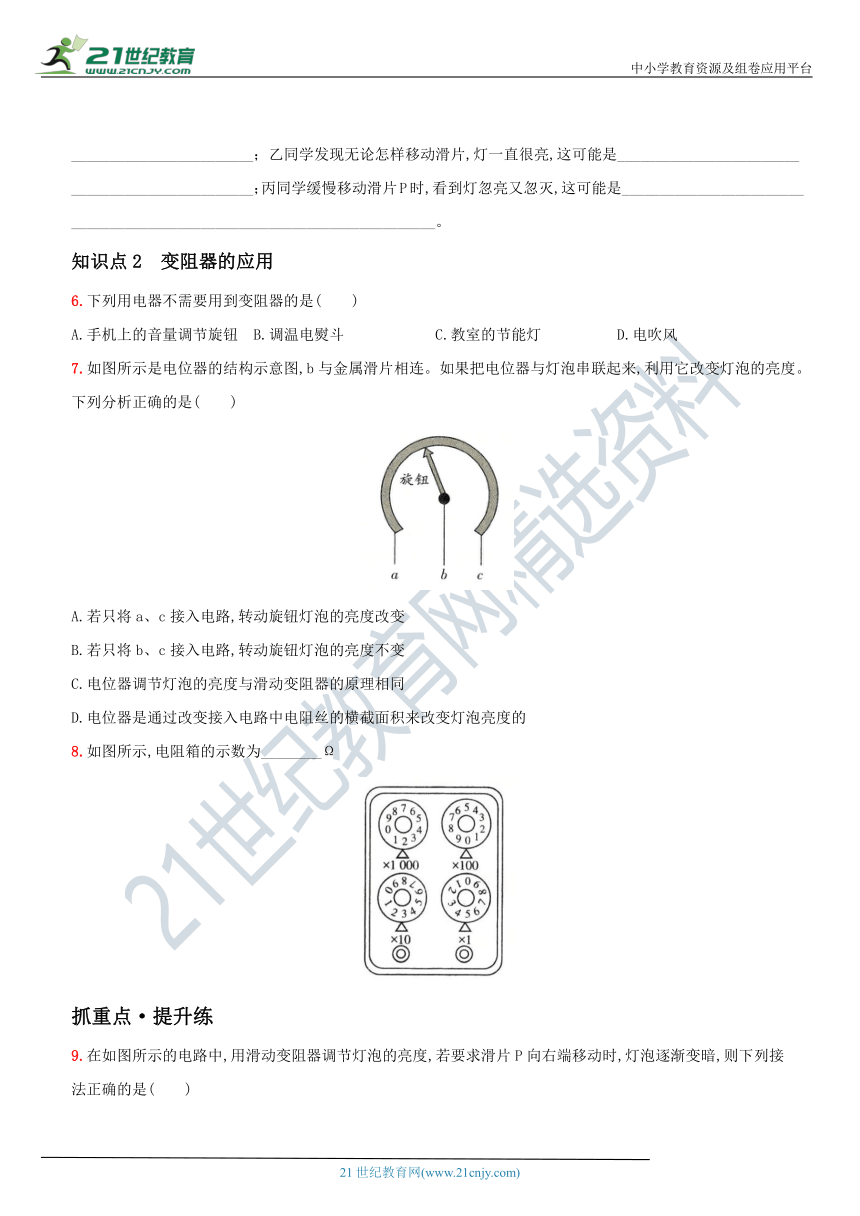

(3)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是____________
________________________；乙同学发现无论怎样移动滑片,灯一直很亮,这可能是________________________
________________________；丙同学缓慢移动滑片P时,看到灯忽亮又忽灭,这可能是________________________
________________________________________________。
知识点2
变阻器的应用
6.下列用电器不需要用到变阻器的是(
)
A.手机上的音量调节旋钮
B.调温电熨斗
C.教室的节能灯
D.电吹风
7.如图所示是电位器的结构示意图,b与金属滑片相连。如果把电位器与灯泡串联起来,利用它改变灯泡的亮度。下列分析正确的是(
)
A.若只将a、c接入电路,转动旋钮灯泡的亮度改变
B.若只将b、c接入电路,转动旋钮灯泡的亮度不变
C.电位器调节灯泡的亮度与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
8.如图所示,电阻箱的示数为________Ω
抓重点·提升练

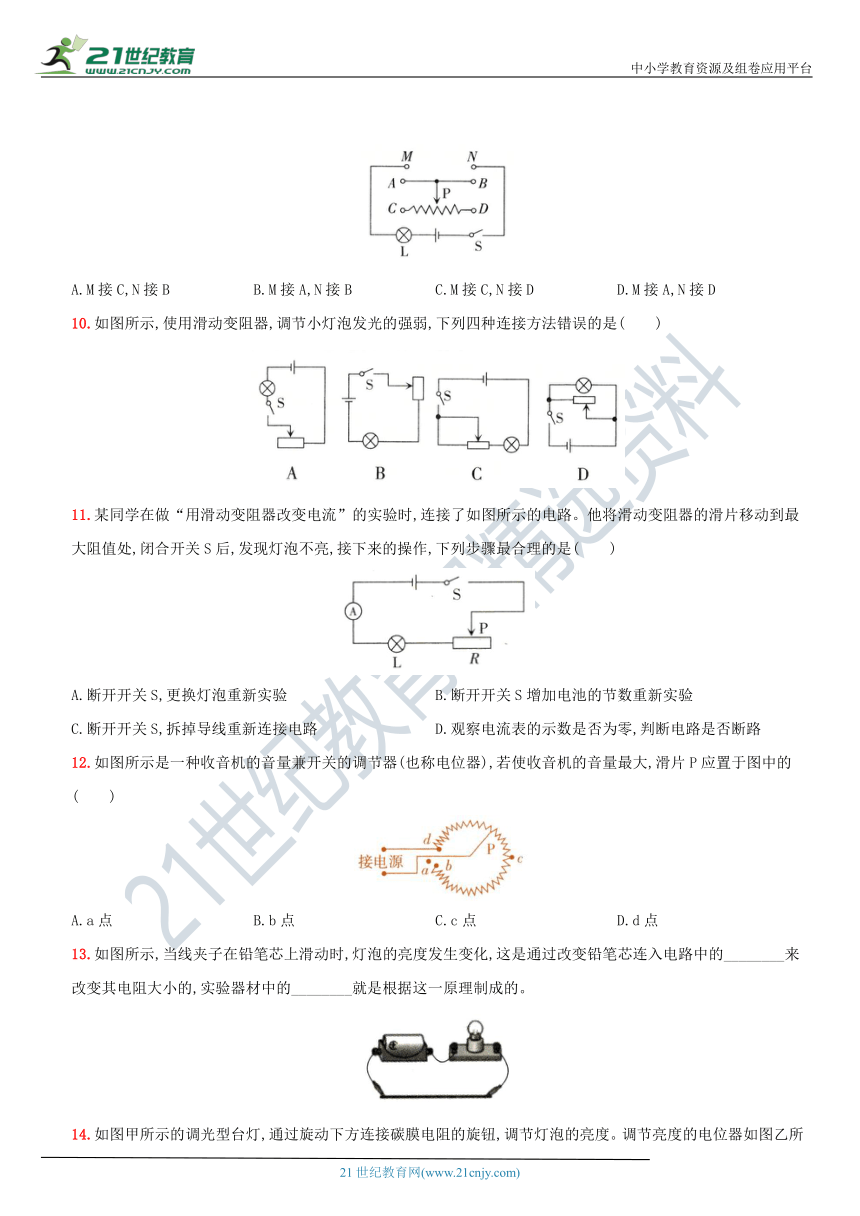

9.在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向右端移动时,灯泡逐渐变暗,则下列接
法正确的是(
)
A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D
10.如图所示,使用滑动变阻器,调节小灯泡发光的强弱,下列四种连接方法错误的是(
)
11.某同学在做“用滑动变阻器改变电流”的实验时,连接了如图所示的电路。他将滑动变阻器的滑片移动到最大阻值处,闭合开关S后,发现灯泡不亮,接下来的操作,下列步骤最合理的是(
)
A.断开开关S,更换灯泡重新实验
B.断开开关S增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路
12.如图所示是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的(
)
A.a点
B.b点
C.c点
D.d点
13.如图所示,当线夹子在铅笔芯上滑动时,灯泡的亮度发生变化,这是通过改变铅笔芯连入电路中的________来改变其电阻大小的,实验器材中的________就是根据这一原理制成的。

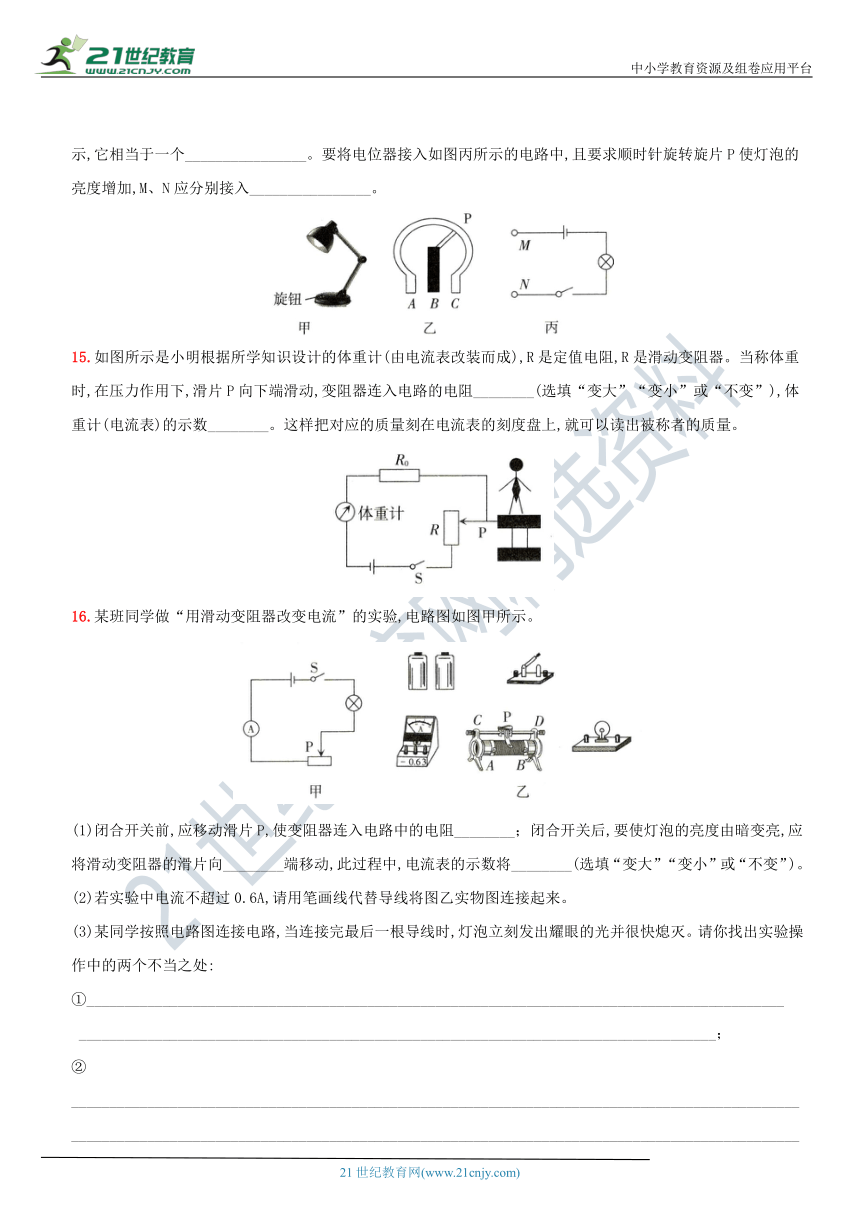

14.如图甲所示的调光型台灯,通过旋动下方连接碳膜电阻的旋钮,调节灯泡的亮度。调节亮度的电位器如图乙所示,它相当于一个________________。要将电位器接入如图丙所示的电路中,且要求顺时针旋转旋片P使灯泡的亮度增加,M、N应分别接入________________。
15.如图所示是小明根据所学知识设计的体重计(由电流表改装而成),R是定值电阻,R是滑动变阻器。当称体重时,在压力作用下,滑片P向下端滑动,变阻器连入电路的电阻________(选填“变大”“变小”或“不变”),体重计(电流表)的示数________。这样把对应的质量刻在电流表的刻度盘上,就可以读出被称者的质量。
16.某班同学做“用滑动变阻器改变电流”的实验,电路图如图甲所示。
(1)闭合开关前,应移动滑片P,使变阻器连入电路中的电阻________；闭合开关后,要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向________端移动,此过程中,电流表的示数将________(选填“变大”“变小”或“不变”)。
(2)若实验中电流不超过0.6A,请用笔画线代替导线将图乙实物图连接起来。
(3)某同学按照电路图连接电路,当连接完最后一根导线时,灯泡立刻发出耀眼的光并很快熄灭。请你找出实验操作中的两个不当之处:
①____________________________________________________________________________________________
____________________________________________________________________________________；
②________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________。
抓核心·素养练
17.阅读短文,回答问题。
中华人民共和国成立70周年庆祝活动在天安门广场盛大举行。现场带来3290块可折叠手持光影屏组成的拼接阵列,光影屏是由32×32的全彩灯点阵组成,具有显示、储存和无线控制的功能,并且中间可以折叠,最大折叠角度90度,更加增强了演员动作的丰富性和光影变幻效果。90名联欢群众通过可折叠的手持光影屏立体呈现了《红旗颂》《我们走在大路上》等相关主题,为祖国献上最美好的祝福。
(1)手持光影屏是由LED组成,即发光二极管,它是一种________(选填“导体”或“半导体”)材料,它在电路中工作时,具有________性。
(2)如果要使LED灯实现亮度渐变的效果,需要给它串联一个________,该电路元件的原理是________________________________。
(3)举例说明问题(2)中加入的电路元件在生活中的应用
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第4节
变阻器
1.C
[解析]相同条件下,铜导线的电阻小,适宜做导线,不宜做电阻丝。塑料绳、细橡皮管都是绝缘体,不能做电阻丝。
2.D
[解析]A、B中,滑片左侧接入电路,当滑动变阻器的滑片P向左滑动时,连入电路的电阻变小。C中,变阻器的全部电阻接入电路,移动滑片,阻值不变
3.(1)滑动变阻器的最大阻值为50Ω
滑动变阻器允许通过的最大电流为1.2A
[解析]滑动变阻器“铭牌”上标的是滑动变阻器的最大阻值和允许通过的最大电流。
4.长度
A、C
A、D
A、B
[解析]要使滑片P向右滑动时电阻变大,应将下接线柱A接入
5.(1)如图所示
(2)保护电路
(3)滑动变阻器接了下面两个接线柱
滑动变阻器接了上面两个接线柱
变阻器的滑片接触不良
[解析]
(1)将滑动变阻器与灯泡串联,由于滑动变阻器的滑片向左滑动时,灯泡变亮,说明变阻器的阻值应变小,所以变阻器应接A接线柱。
6.C
[解析]教室的节能灯,亮度不可调,不需要改变电阻,没有用到变阻器。
7.C
[解析]若只将a、c接入电路,电位器的全部电阻丝都接入电路,不能改变电路中的电流,所以不能改变灯泡的亮度。若只将b、c接入电路,滑片右边的电阻丝接入电路,转动旋钮,电阻的大小改变,电路中的电流发生变化,灯泡的亮度发生变化。电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路中的电流,达到改变灯泡亮度的目的。
8.2035
[解析]该电阻箱的示数为2×1000Ω+0×100Ω+3×10Ω+5×1Ω＝2035Ω
9.A
[解析]滑动变阻器的滑片右移,灯泡变暗,电路中的电流变小,说明滑动变阻器接入电路中的电阻变大。下面的接线柱接入C,上面的接线柱接A或B。
10.D
[解析]C中,滑动变阻器滑片的左端部分被短路,右端部分连入电路,可以改变电路中的电流,调节小灯泡发光的强弱。D中,滑动变阻器和灯泡并联接在电源上,灯泡和滑动变阻器互不影响,所以灯泡的亮度不变。
11.D
[解析]该电路为串联电路,闭合开关,灯泡不亮时,先观察电流表是否有示数,如果无示数,说明电路出现断路现象,然后检测出断路的位置,并进行处理；如果电流表有较小的示数,则一般是电路中电阻较大造成的,可移动滑片观察灯泡是否发光。
12.D
[解析]若使收音机的音量最大,则电路中的电流应最大,电路中的电阻应最小,电阻线连入电路中的长度应最短,所以应将滑片P置于图中的d点。
13.长度
滑动变阻器
[解析]导线在铅笔芯上滑动,能改变连入电路中的电阻丝的长度,从而改变连入电路的电阻,改变电路中的电流,使灯泡的亮度改变。实验器材中的滑动变阻器就是利用该原理制成的。
14.滑动变阻器
B、C
[解析]顺时针旋转旋片时,灯泡变亮,电路中的电阻变小,所以应把B、C连入电路。
15.变小
变大
[解析]滑片P向下滑动,连入电路中的电阻丝长度变短,电阻变小,电路中的电流变大。
16.(1)最大
左
变大
(2)如图所示
(3)①连接电路前,开关未断开
②滑动变阻器的滑片未移到阻值最大处
[解析]
(1)灯泡的亮度由暗变亮,电路中的电阻变小,滑动变阻器的滑片应向左端移动,该过程中,滑动变阻器的电阻变小,电路中的电流会变大。
17.(1)半导体
单向导电
(2)滑动变阻器
依靠改变连入电路中电阻丝的长度来改变电阻的
(3)收音机的音量旋钮
[解析]
(2)如果要使LED灯实现亮度渐变的效果,需要改变电路中的电流,故电路中应接入一个滑动变阻器。
