第十七章
欧姆定律
第2节
欧姆定律
抓基础·达标练
知识点1
欧姆定律
1.科学家有着强烈的好奇心和执着的探究精神,德国物理学家________最先通过实验归纳出导体中的电流跟电压和电阻之间的定量关系,即I=。为了纪念他做出的杰出贡献,人们将他的名字命名为________的单位。
2.关于欧姆定律,下列说法正确的是
(
)
A.导体两端的电压与通过导体的电流成正比
B.通过导体的电流与导体的电阻成反比
C.在导体两端的电压一定时,导体的电阻与通过导体的电流成反比
D.在导体的电阻一定时,通过导体的电流与导体两端的电压成正比
3.对于一段确定的导体,其电阻R＝,所表示的意义是
(
)
A.加在导体两端的电压越大,则电阻越大
B.通过导体的电流越小,则电阻越大
C.导体的电阻与导体两端的电压和通过导体的电流无关
D.导体的电阻与导体两端的电压成正比,与通过导体的电流成反比
4.某导体接在一电路中,如果把该导体两端的电压减小到原来的一半,保持温度不变,则导体的电阻和通过它的电流
(
)
A.都减小到原来的一半
B.都保持不变
C.电阻不变,电流减小到原来的一半
D.电阻不变,电流是原来的2倍
知识点2
欧姆定律的应用
5.一个阻值为20Ω的电阻,测得通过它的电流为5A,那么,此时加在这个电阻两端的电压是
(
)
A.4V
B.10V
C.0.25V
D.100V
6.甲、乙两电阻分别接入不同的电路中,它们两端的电压之比是2:1,已知它们的电阻之比是2:3,则通过它们的电流之比是
(
)
A.2:1
B.1:1
C.4:3
D.3:1
7.某段金属丝两端的电压为6V时,通过它的电流为0.3A；当该金属丝两端的电压降为4V时,通过它的电
流为________A；当该金属丝两端的电压降为0时,它的电阻为________Ω。

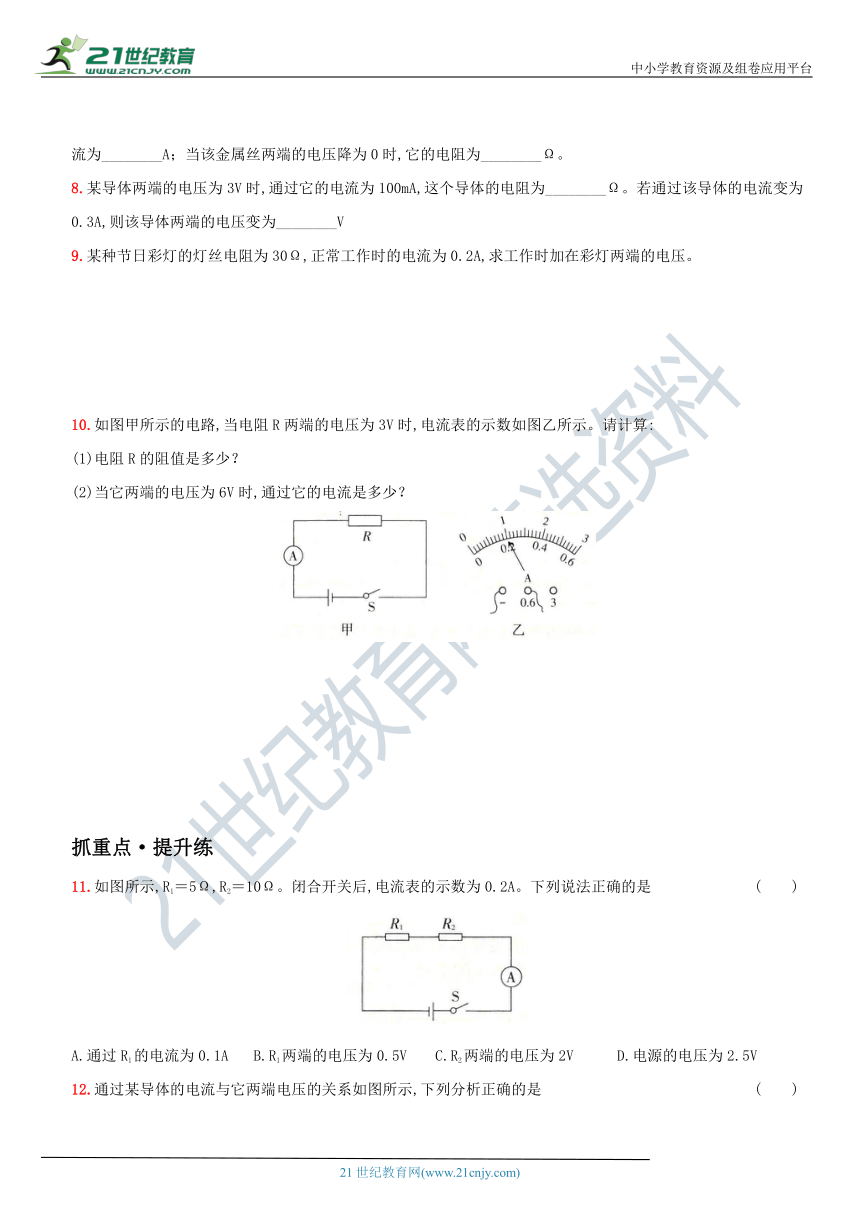

8.某导体两端的电压为3V时,通过它的电流为100mA,这个导体的电阻为________Ω。若通过该导体的电流变为0.3A,则该导体两端的电压变为________V
9.某种节日彩灯的灯丝电阻为30Ω,正常工作时的电流为0.2A,求工作时加在彩灯两端的电压。
10.如图甲所示的电路,当电阻R两端的电压为3V时,电流表的示数如图乙所示。请计算:
(1)电阻R的阻值是多少？
(2)当它两端的电压为6V时,通过它的电流是多少？
抓重点·提升练
11.如图所示,R1＝5Ω,R2＝10Ω。闭合开关后,电流表的示数为0.2A。下列说法正确的是
(
)
A.通过R1的电流为0.1A
B.R1两端的电压为0.5V
C.R2两端的电压为2V
D.电源的电压为2.5V

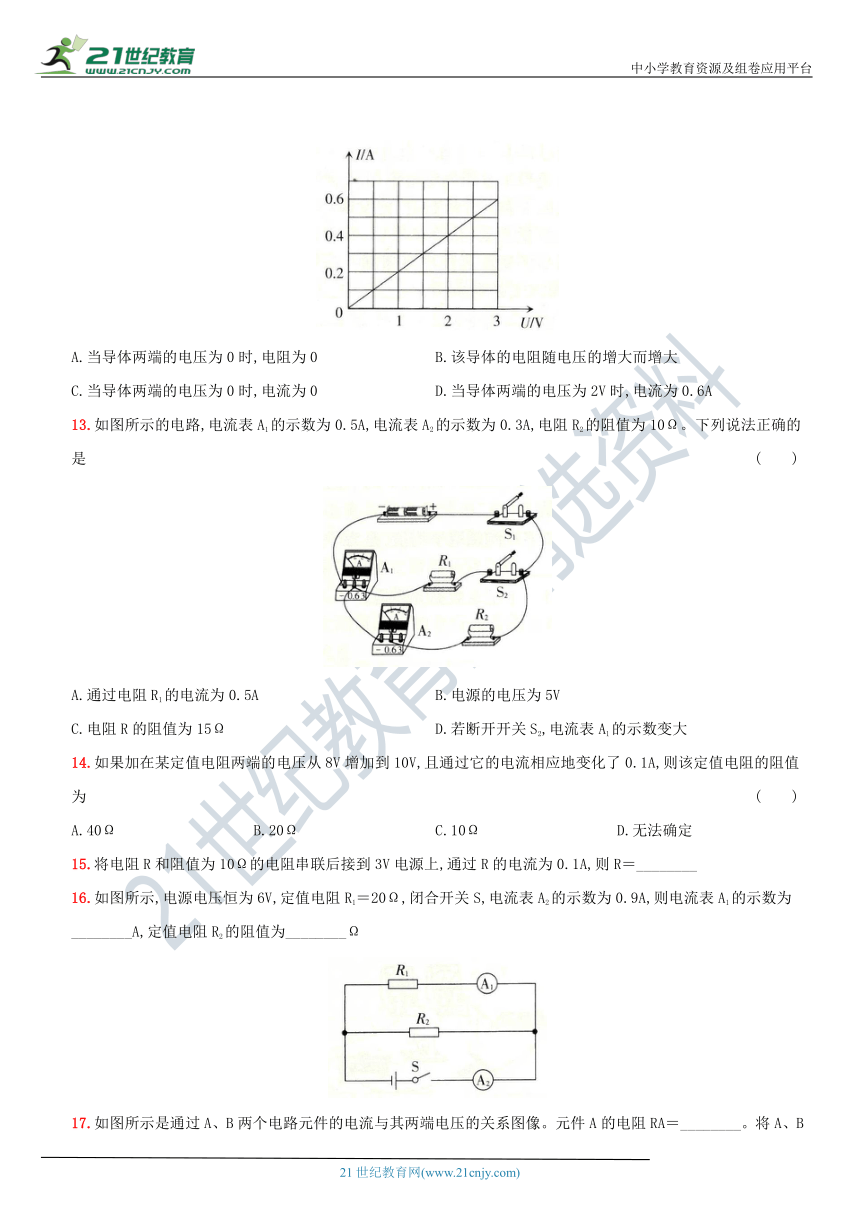

12.通过某导体的电流与它两端电压的关系如图所示,下列分析正确的是
(
)
A.当导体两端的电压为0时,电阻为0
B.该导体的电阻随电压的增大而增大
C.当导体两端的电压为0时,电流为0
D.当导体两端的电压为2V时,电流为0.6A
13.如图所示的电路,电流表A1的示数为0.5A,电流表A2的示数为0.3A,电阻R2的阻值为10Ω。下列说法正确的是
(
)
A.通过电阻R1的电流为0.5A
B.电源的电压为5V
C.电阻R的阻值为15Ω
D.若断开开关S2,电流表A1的示数变大
14.如果加在某定值电阻两端的电压从8V增加到10V,且通过它的电流相应地变化了0.1A,则该定值电阻的阻值为
(
)
A.40Ω
B.20Ω
C.10Ω
D.无法确定
15.将电阻R和阻值为10Ω的电阻串联后接到3V电源上,通过R的电流为0.1A,则R＝________
16.如图所示,电源电压恒为6V,定值电阻R1＝20Ω,闭合开关S,电流表A2的示数为0.9A,则电流表A1的示数为________A,定值电阻R2的阻值为________Ω

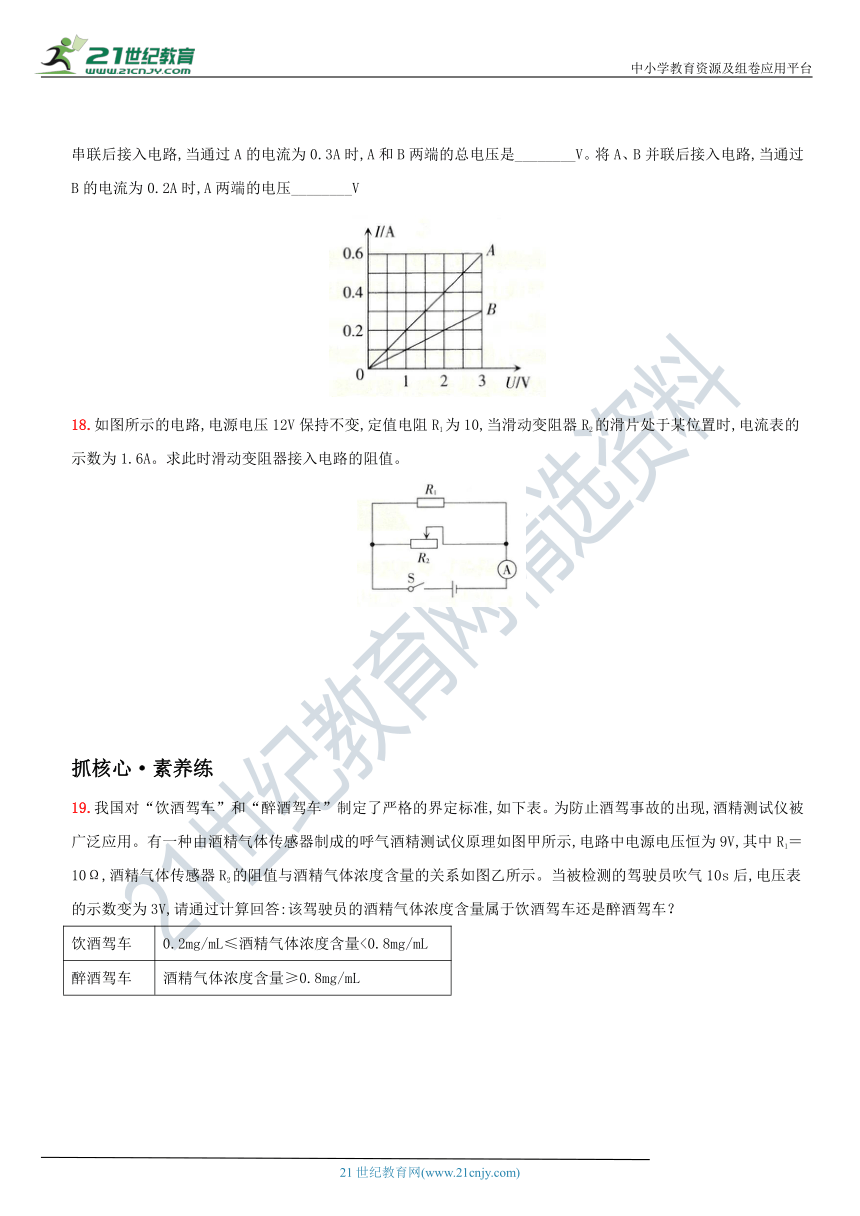

17.如图所示是通过A、B两个电路元件的电流与其两端电压的关系图像。元件A的电阻RA＝________。将A、B串联后接入电路,当通过A的电流为0.3A时,A和B两端的总电压是________V。将A、B并联后接入电路,当通过B的电流为0.2A时,A两端的电压________V
18.如图所示的电路,电源电压12V保持不变,定值电阻R1为10,当滑动变阻器R2的滑片处于某位置时,电流表的示数为1.6A。求此时滑动变阻器接入电路的阻值。
抓核心·素养练
19.我国对“饮酒驾车”和“醉酒驾车”制定了严格的界定标准,如下表。为防止酒驾事故的出现,酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪原理如图甲所示,电路中电源电压恒为9V,其中R1＝10Ω,酒精气体传感器R2的阻值与酒精气体浓度含量的关系如图乙所示。当被检测的驾驶员吹气10s后,电压表的示数变为3V,请通过计算回答:该驾驶员的酒精气体浓度含量属于饮酒驾车还是醉酒驾车？
饮酒驾车
0.2mg/mL≤酒精气体浓度含量<0.8mg/mL
醉酒驾车
酒精气体浓度含量≥0.8mg/mL
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
《参考答案及解析》
第2节欧姆定律
1.欧姆
电阻
2.D
【解析】欧姆定律内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比。也就是说,在电压一定时,导体中的电流跟导体的电阻成反比；在电阻一定时,导体中的电流跟导体两端的电压成正比。电阻是导体本身的一种性质,与导体的材料、长度、横截面积和温度有关,与导体两端的电压和通过的电流无关。
3.C
【解析】电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关,与导体两端的电压和通过的电流无关,公式R＝只说明导体电阻的大小等于导体两端的电压与通过的电流之比。
4.C
【解析】电阻是导体本身的一种性质,所以导体的电阻不变。由I＝可知,通过导体的电流变为原来的一半。
5.d
【解析】U＝IR＝5A×20Ω＝100V
6.D
【解析】由I＝可得,通过甲、乙两电阻的电流之比为I甲∶I乙＝∶＝×＝3:1
7.0.2
20
【解析】该金属丝的电阻R＝＝＝20Ω。当该金属丝两端的电压降为4V或降为0时,该金属丝的阻值仍为20Ω不变。
当该金属丝两端的电压降为4V时,通过它的电流I′＝＝＝0.2A
8.30
9
【解析】这个导体的电阻为R＝＝＝30Ω。若通过该导体的电流变为0.3A,则该导体两端的电压U＝IR＝0.3A×30Ω＝9V
9.解:由I＝可得,彩灯两端的电压U＝IR＝0.2×30Ω＝6V
10.解:(1)由图可知,通过电阻R的电流为0.2A,由I=可得,电阻R的阻值R＝＝＝15Ω
(2)通过电阻R的电流
I′＝＝＝0.4A
11.C
【解析】R1和R2串联,串联电路中电流处处相等,则通过R1的电流为0.2A。R1两端的电压为U1＝R1＝0.2A×5Ω＝1V,R2两端的电压为U2＝IR2＝0.2A×10Ω＝2V,电源的电压为U＝U1+U2＝1V+2V＝3V
12.C
【解析】由图可知,当导体两端的电压为0时,电流为0。电阻是导体本身的一种性质,与导体的材料、长度、横截面积和温度有关,与电压和电流没有关系。导体的电阻为R＝＝＝5Ω。当导体两端的电压为2V时,对应的电流为0.4A。
13.C【解析】由电路图可知,两电阻并联,电流表A2测量通过R2的电流,电流表A1测量干路中的电流,开关S控制整个电路,开关S2控制电阻R1。因为并联电路中干路电流等于各支路电流之和,所以通过电阻R1的电流I1＝I－I2＝0.5A－0.3A＝0.2A电源的电压U＝U2＝l2R2＝0.3A×10Ω＝3V。电阻R1的阻值R1＝＝＝15Ω。若断开开关S2,电流表A1只测量R2的电流,电流表A1的示数变小。
14.B
【解析】当电阻两端的电压变化时,电阻保持不变。当电阻两端的电压为8V时,通过电阻的电流I1＝＝；当电阻两端的电压为10V时,通过电阻的电流I2＝＝。则I2－I1＝－＝＝0.1A,解得R＝20Ω
15.20
【解析】(1)电阻R和阻值为10Ω的电阻串联,10Ω电阻两端的电压U2＝IR2＝0.1A×10Ω＝1V,电阻R两端的电压U1＝U－U2＝3V－1V＝2V,电阻R＝＝＝20Ω
16.0.3
10
【解析】由电路图可知,R1和R2并联,电流表A1测量通过R1的电流,电流表A2测量干路电流。通过R1的电流I1＝＝＝0.3A。通过R2的电流I2＝I－I1＝0.9A－0.3A＝0.6A,则定值电阻R2＝＝＝10Ω
17.5
4.5
2
【解析】由图可知,A、B两元件是定值电阻,当UA＝3V时,通过A的电流IA＝0.6A,A的电阻RA＝＝＝5Ω。因串联电路中电流处处相等,所以通过A的电流为0.3A时,通过B的电流也为0.3A,由图可知,加在A、B两端的电压分别为UA＝1.5V,UB＝3V,A和B两端的总电压UAB＝UA+UB＝1.5V+3V＝4.5V。将A、B并联后接入电路中时,它们两端的电压相等,由图可知,当通过B的电流为0.2A时,两端的电压为2V,A两端的电压也是2V。
18.解:电阻R1和R2并联,电流表测量干路电流,并联电路中各支路两端的电压和电源电压相等。
通过R1的电流I1＝＝＝1.2A,
通过R2的电流I2＝I－I1＝1.6－1.2A＝0.4A,
R2的阻值R2＝＝＝30Ω
19.解:由图甲可知,R1和R2串联,电压表测量R1两端的电压。通过R1的电流
I1＝＝＝0.3A
R2两端的电压
U2＝U－U1＝9v－3V＝6V,
串联电路中I1＝I2,由I=可得,R2的阻值
R2＝＝＝20Ω
由图乙可知,此时酒精气体浓度含量为0.4mg/mL,属于饮酒驾车。
