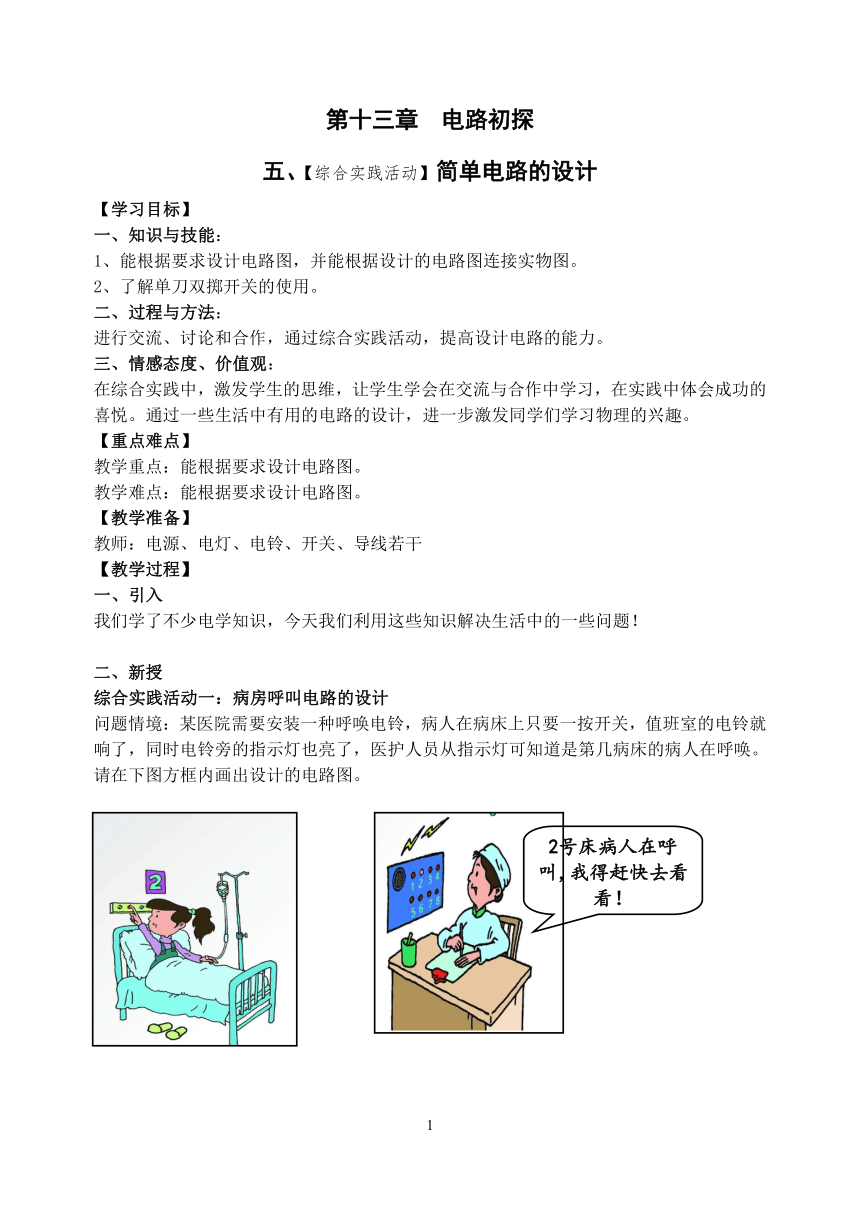

第十三章 电路初探
五、【综合实践活动】简单电路的设计
【学习目标】
一、知识与技能:
1、能根据要求设计电路图,并能根据设计的电路图连接实物图。
2、了解单刀双掷开关的使用。
二、过程与方法:
进行交流、讨论和合作,通过综合实践活动,提高设计电路的能力。
三、情感态度、价值观:
在综合实践中,激发学生的思维,让学生学会在交流与合作中学习,在实践中体会成功的喜悦。通过一些生活中有用的电路的设计,进一步激发同学们学习物理的兴趣。
【重点难点】
教学重点:能根据要求设计电路图。
教学难点:能根据要求设计电路图。
【教学准备】
教师:电源、电灯、电铃、开关、导线若干
【教学过程】
一、引入
我们学了不少电学知识,今天我们利用这些知识解决生活中的一些问题!
二、新授
综合实践活动一:病房呼叫电路的设计
问题情境:某医院需要安装一种呼唤电铃,病人在病床上只要一按开关,值班室的电铃就响了,同时电铃旁的指示灯也亮了,医护人员从指示灯可知道是第几病床的病人在呼唤。
请在下图方框内画出设计的电路图。

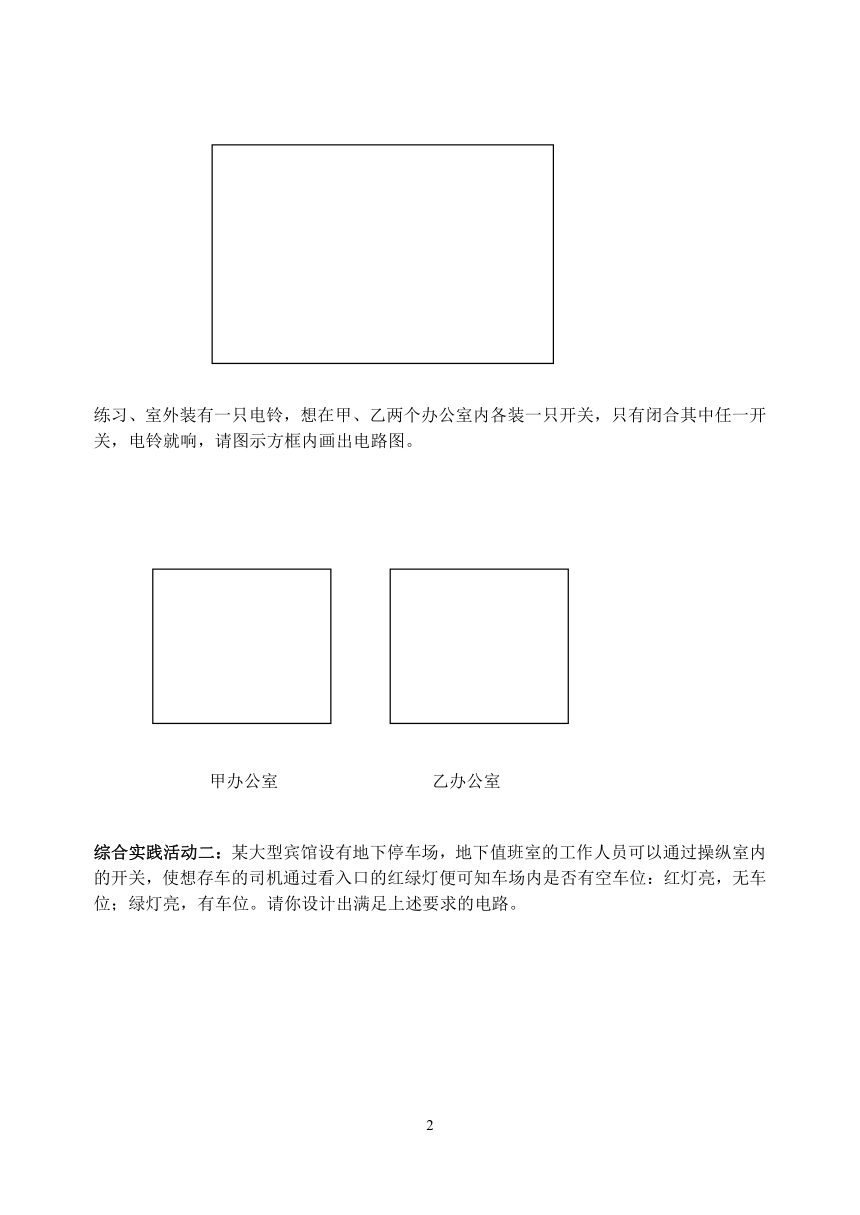

练习、室外装有一只电铃,想在甲、乙两个办公室内各装一只开关,只有闭合其中任一开关,电铃就响,请图示方框内画出电路图。
综合实践活动二:某大型宾馆设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,使想存车的司机通过看入口的红绿灯便可知车场内是否有空车位:红灯亮,无车位;绿灯亮,有车位。请你设计出满足上述要求的电路。
综合实践活动三:问题情境:在楼道中安装电灯,要求在楼梯的上下两端都能控制它,当上楼梯时,能用下面的开关S1开灯,上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,又能用S2开灯,用S1关灯。
设计要求的电路图并连接实物图。
课内作业 成绩
1.利用“光控开关”(天黑时自动闭合;天亮时自动断开)、“声控开关”(当有人走动发出声音时,自动控制闭合;无人走动时,自动断开)的配合使用,使楼道灯变得“智能化”,使灯只有在夜晚天黑之后,有人走过时才能亮,这种“智能化”电路正确的是(  )
2. 如图所示,单刀双掷开关S拨到1、2时,电压
表的示数分别为4V、1V ,则L1和L2两端的电压分
别为 、 。
3、小明和父母三想采用投票的方式决定假期是否外出旅游,如果父母中至少一人同意,同时小明也要去的话,他们就决定去旅游。为此,小明用三只开关、两节干电池和一个小灯泡制作了一只投票机,三人各自控制一只开关(闭合表示同意,断开表示不同意),表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计出电路。
4.如图所示是一个有冷、热两档风的电吹风示意图,图中A是一只带风叶的小电动机,B是一段电热丝,S1、S2是两只开关,请你用笔画线作导线按要求将这些器材连接成一个电路。要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风。
家庭作业
1、电冰箱中器件主要是电动压缩机和照明灯泡。其中电动压缩机M受温控开关S1控制,照明灯泡L受门控开关S2控制。如图所示是几个同学画的家用电冰箱的电路图,其中正确的是(  )
2.如图所示,虚线方框表示某单位的一块科技实验田和值班室。现有足够长的细导线,小灯泡、电铃、电池组、开关各一个,导线若干。为了防止牲畜闯入实验田,请你利用这些材料为值班室看护人员设计一个报警电路。要求:情况正常时,值班室内灯亮,电铃不响;有牲畜闯入时,碰到栅栏会拉断细导线,灯亮同时电铃响。
三、总结
四、作业
