数学七年级下北师大版平行线的特征课件

(共21张PPT)
3
北师大七年级(下)
《数学》( 北师大.七年级 下册 )

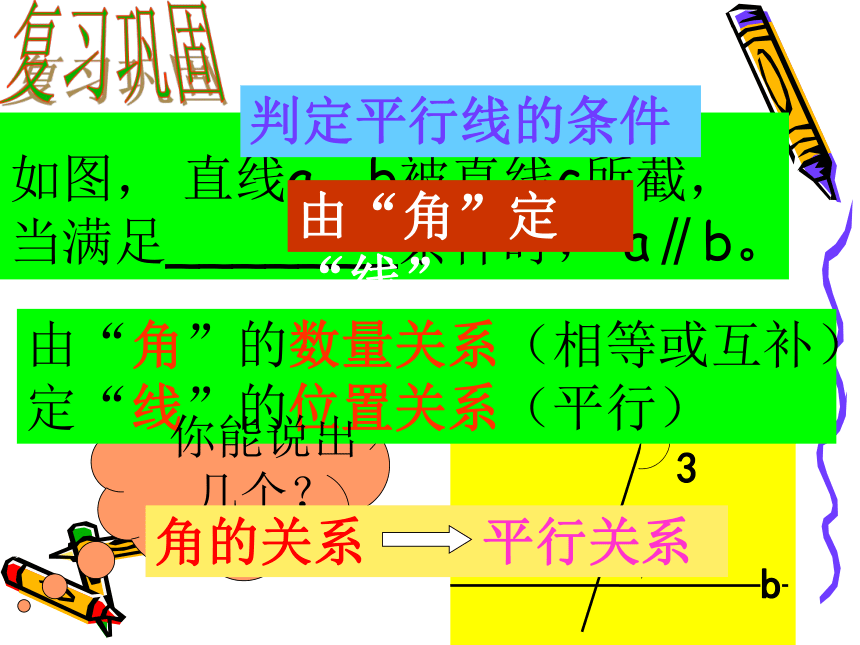

如图， 直线a、b被直线c所截，当满足_______条件时， a∥b。
a
b
c
1
3
2
4
判定平行线的条件
由“角”定“线”
由“角”的数量关系（相等或互补）定“线”的位置关系（平行）
你能说出 几个？
角的关系 平行关系

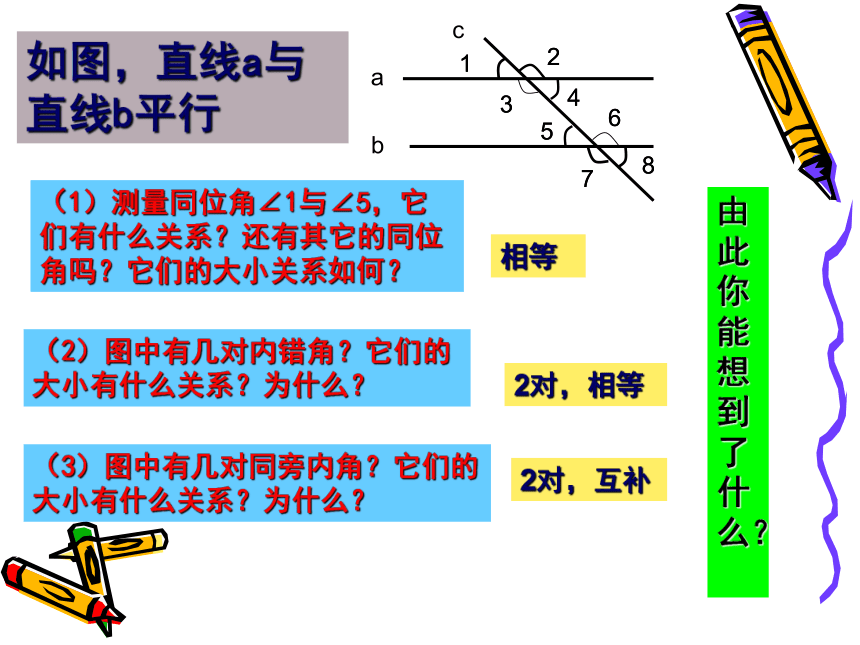

如图，直线a与直线b平行
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
a
b
c
（1）测量同位角∠1与∠5，它们有什么关系？还有其它的同位角吗？它们的大小关系如何？
（2）图中有几对内错角？它们的大小有什么关系？为什么？
（3）图中有几对同旁内角？它们的大小有什么关系？为什么？
相等
2对，互补
2对，相等
由此你能想到了什么？
结论
两直线平行，同位角相等
两直线平行，内错角相等
两直线平行，同旁内角互补
平行线的特征
两条平行直线被第三条直线所截，同位角相等，内错角相等，同旁内角互补
简记
注意：
只有在两直线平行的条件下才有：同位角、内错角相等，同旁内角互补。并不是所有的同位角、内错角都相等，同旁内角都互补
做一做
做一做

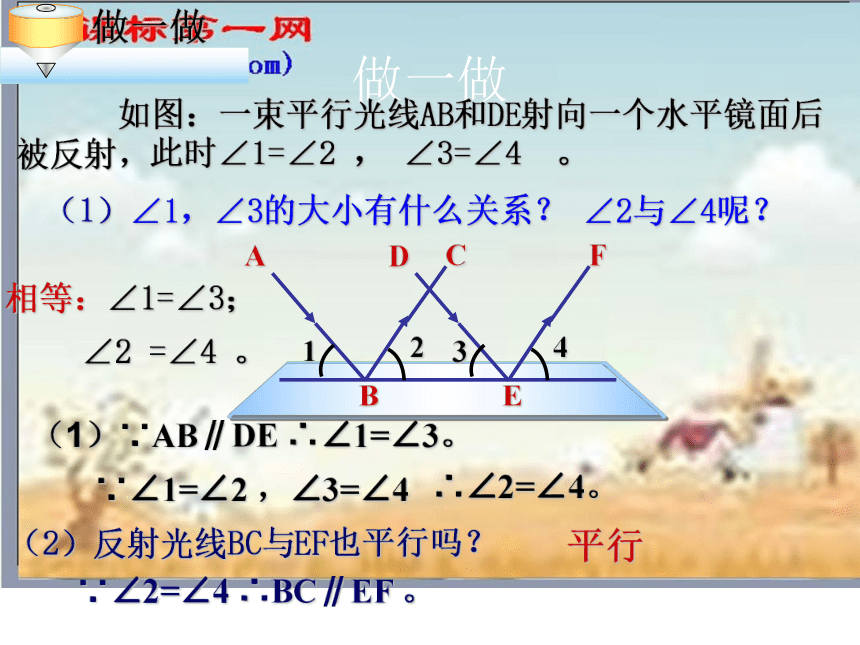

如图：一束平行光线AB和DE射向一个水平镜面后被反射，
（1）∠1，∠3的大小有什么关系？
∠2与∠4呢？
（1）∵AB∥DE ∴∠1=∠3。
相等：∠1=∠3；
（2）反射光线BC与EF也平行吗？
∵∠2=∠4 ∴BC∥EF 。
平行
∵∠1=∠2 ，∠3=∠4
∴∠2=∠4。
A
B
D
E
C
F
此时∠1=∠2 ， ∠3=∠4 。
1
3
2
4
∠2 =∠4 。
位于中国四川省广汉市南兴镇北的三星堆遗址，属于古蜀国文明。遗址分布范围达12平方公里，距今4800年至2800年，延续时间近2000年。
　　出土了各种文物：金器、玉器、石器、陶器、青铜器...等数千件。其中有享誉中外的金杖、金面罩、青铜人像、头像、人立像、画具等精品文物1000多件。
三星堆遗址
A
B
C
D
115°
110°

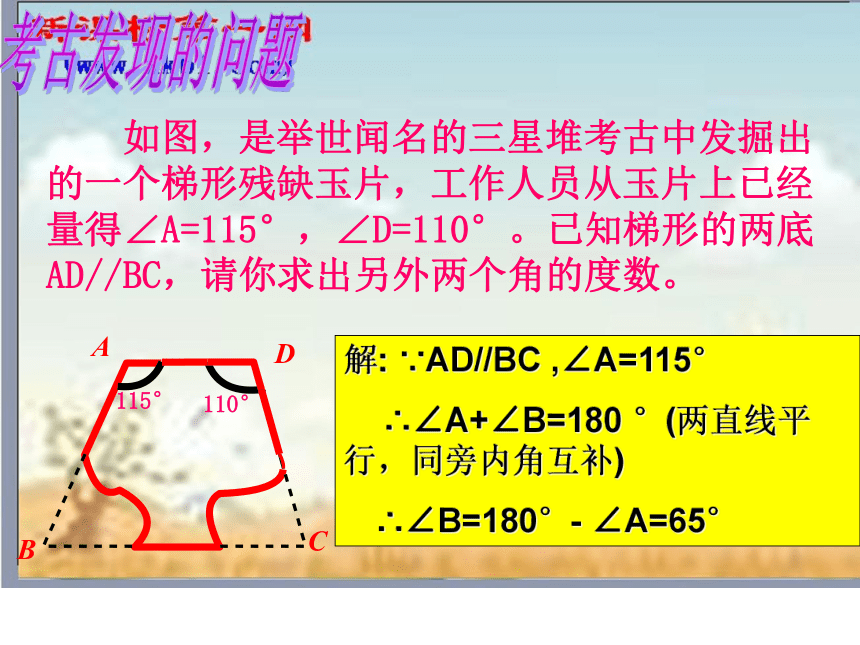

　　如图，是举世闻名的三星堆考古中发掘出的一个梯形残缺玉片，工作人员从玉片上已经量得∠A=115°，∠D=110°。已知梯形的两底AD//BC，请你求出另外两个角的度数。
解: ∵AD//BC ,∠A=115°
∴∠A+∠B=180 °(两直线平 行，同旁内角互补)
∴∠B=180°- ∠A=65°
比一比 、乐一乐：（分组比赛）
规则:（组长上来抽签、读题，组内讨论后派
一人回答，并说明理由）
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
苹果
香蕉
草莓
桔子
苹果题：
梨子
西瓜
桃子
杨梅
如图，要在一座房子的两侧铺设平行管道，如果房子一侧铺设的角度为120，那么，为了使管道对接，另一侧应以什么角度铺设？为什么？
120o
°
香蕉题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
如图：AB,CD被EF所截，AB∥CD(填空)。
若∠1＝120o，则∠2＝ ＿＿ （ 　　　）
∠3＝ －∠1＝＿＿＿
（ 　　　　　）
A
B
C
D
E
F
1
2
3
180o
草莓题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
1、如果AD//BC，根据___________
可得∠B=∠1
2、如果AB//CD，根据___________
可得∠D＝∠1
3、如果AD//BC，根据___________
可得∠C＋_______＝180
A
B
C
D
1
桔子题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
如图：在墙面上安装一管道需经两次拐弯，拐弯后的管道与拐弯前的管道平行。若第一个弯道处∠B＝142o，那么第二个弯道处∠C为多少度 为什么
A
B
C
梨子题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
西瓜题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
如图,a∥b，c、d是截线，∠1=80 ,∠5=70 .
∠2、∠3、∠4各是多少度？为什么？
°
°
2
a
b
c
d
1
3
5
4
桃子题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
如图,平行线AB、CD被直线AE所截. (1)从∠1=110 可以知道∠2 是多少度 为什么 (2)从∠1=110 可以知道∠3 是多少度 为什么 (3)从∠1=110 可以知道∠4 是多少度 为什么
2
1
D
C
B
A
E
4
3
°
°
°
杨梅题：
苹果
香蕉
草莓
桔子
梨子
西瓜
桃子
杨梅
已知：直线a∥b, ∠1=115°.
则： ∠2=___,理由:________.
若∠3= 115°,则:直线c与d有何位置关系 并说明理由.
a
b
c
d
1
3
2
由“线”定“角”
由“线”的位置关系（平行），定“角”的数量关系（相等或互补）
平行线的特征
平行关系 角的关系
拓广探究：两条平行直线被第三条直线所截，一对同位角的角平分线有何位置关系？内错角的角平分线、同旁内角的角平分线它们分别又有何位置关系呢？
聪明的伙伴相信通过你们的认真观察、操作、推理、交流等活动，一定能发现其中的奥秘。试试看…
五、作业
作业
作业：
1 、课本P73习题 2.4知识技能1、2
2、 轻巧夺冠P40—41
3、预习“用尺规作线段和角”
