伏安法测电阻

(共14张PPT)
欧姆定律的应用 ---伏安法测电阻

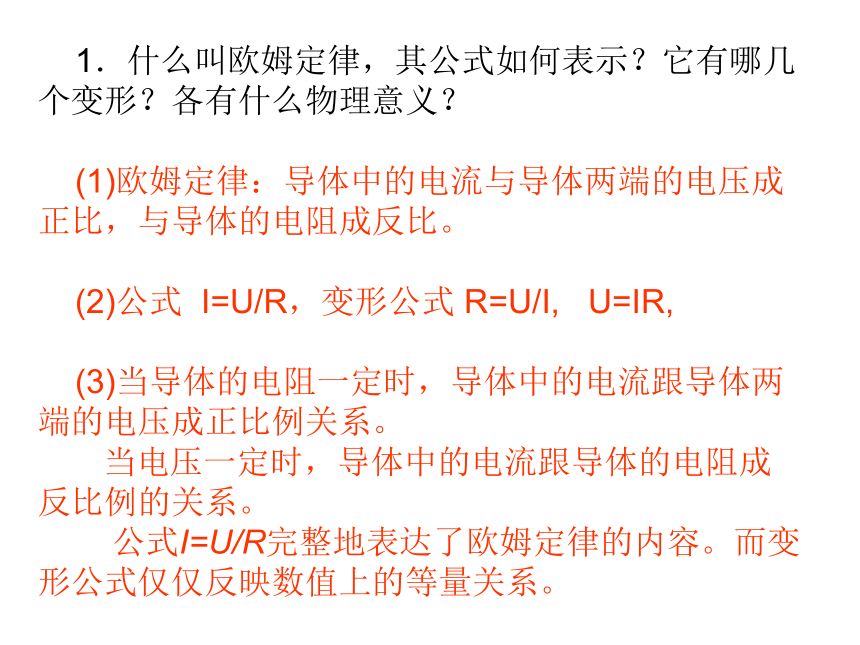

1．什么叫欧姆定律，其公式如何表示？它有哪几个变形？各有什么物理意义？
(1)欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
(2)公式 I=U/R，变形公式 R=U/I, U=IR,
(3)当导体的电阻一定时，导体中的电流跟导体两端的电压成正比例关系。
当电压一定时，导体中的电流跟导体的电阻成反比例的关系。
公式I=U/R完整地表达了欧姆定律的内容。而变形公式仅仅反映数值上的等量关系。
2．前一课运用什么研究方法得出电流与电压、电阻的关系最终得出欧姆定律的？
控制变量法，定量研究的方法

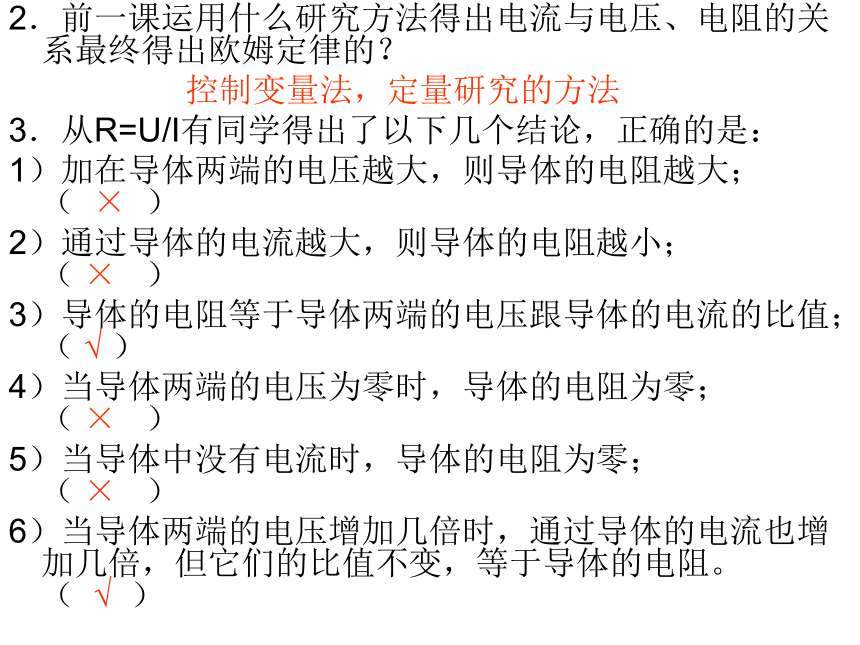

3．从R=U/I有同学得出了以下几个结论，正确的是：
1）加在导体两端的电压越大，则导体的电阻越大； （ × ）
2）通过导体的电流越大，则导体的电阻越小； （ × ）
3）导体的电阻等于导体两端的电压跟导体的电流的比值； （ √ ）
4）当导体两端的电压为零时，导体的电阻为零； （ × ）
5）当导体中没有电流时，导体的电阻为零； （ × ）
6）当导体两端的电压增加几倍时，通过导体的电流也增加几倍，但它们的比值不变，等于导体的电阻。 （ √ ）

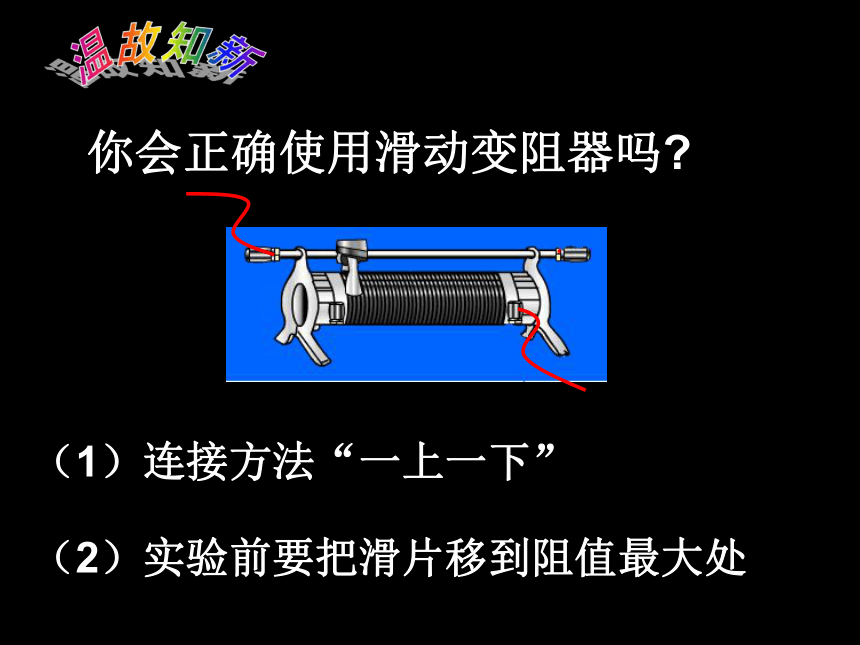

你会正确使用滑动变阻器吗
（2）实验前要把滑片移到阻值最大处
（1）连接方法“一上一下”

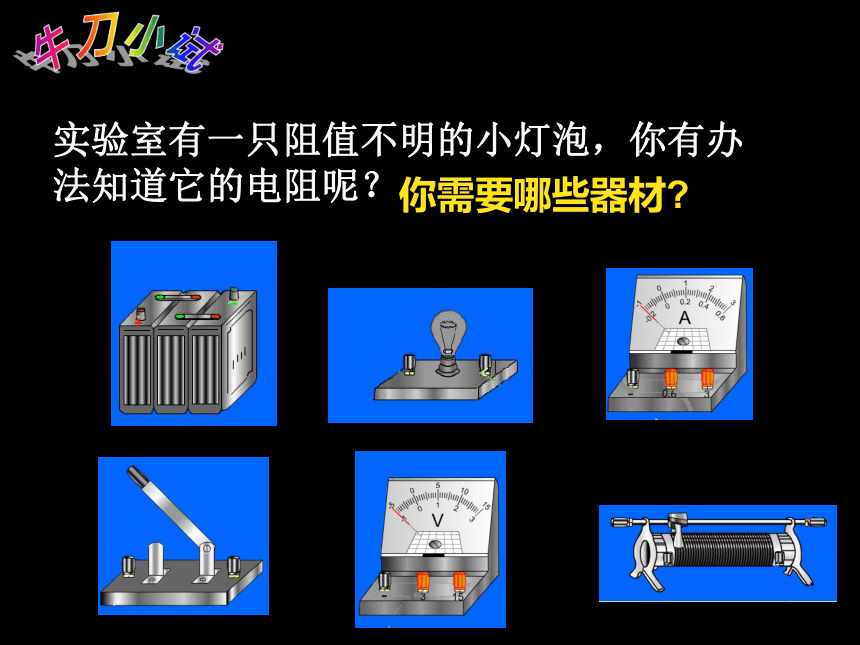

实验室有一只阻值不明的小灯泡，你有办法知道它的电阻呢？
你需要哪些器材

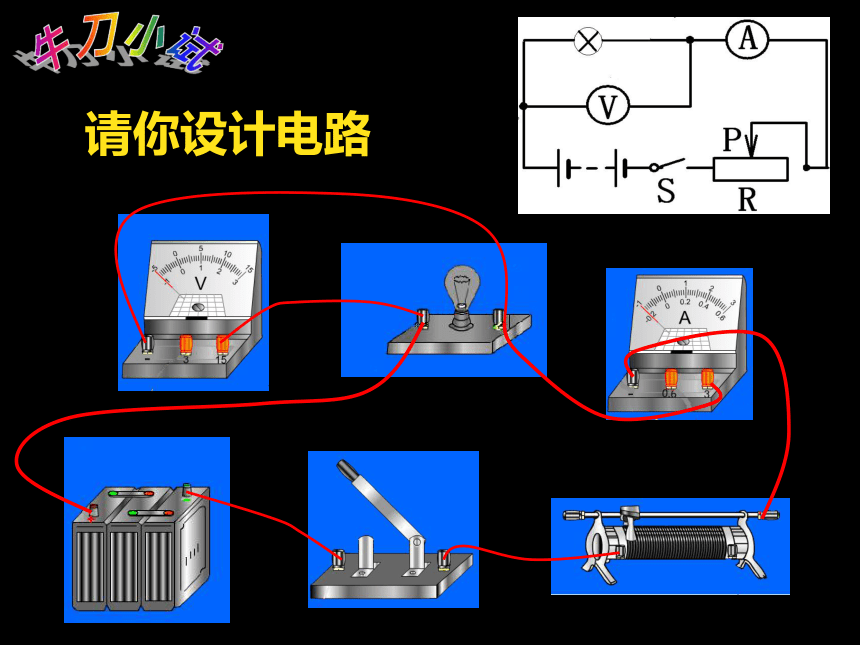

请你设计电路

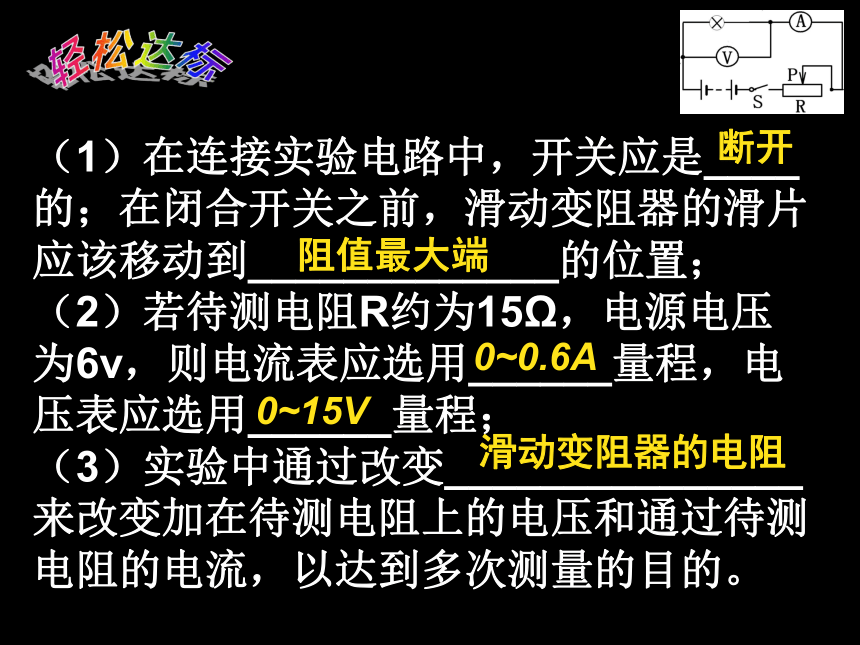

（1）在连接实验电路中，开关应是____的；在闭合开关之前，滑动变阻器的滑片应该移动到_____________的位置；
（2）若待测电阻R约为15Ω，电源电压为6v，则电流表应选用______量程，电压表应选用______量程；
（3）实验中通过改变_______________来改变加在待测电阻上的电压和通过待测电阻的电流，以达到多次测量的目的。
断开
阻值最大端
0~0.6A
0~15V
滑动变阻器的电阻
(4)大华同学在用伏安法测某一定值电阻，请根据表中的数据，完成下列问题：
实验次数 电压表示数（V） 电流表示数（A）
1
2 2.0 0.20
3 2.5 0.26
1.5
0.14
②待测电阻的三次测量值分别是__________
①请你帮他读数
10.7欧、10欧、9.6欧
待测电阻平均值是________(保留一位小数)
10.1欧
③该同学从第1次测量到第3次测量时，滑动变阻器的滑片P向____移动．
左
实验次数 电压表示数（V） 电流表示数（A）
1 1.5 0.14
2 2.0 0.20
3 2.5 0.26
１.用伏安法测电阻的电路中,有关滑动变阻
器的作用说法不对的是( )
Ａ．改变待测电阻两端的电压
Ｂ．改变通过待测电阻的电流
C．保护电路中的电路元件
D．为了使电表能选用小量程而使测量结果
更准确
D
２.　在用伏安法测电阻的实验中，刚一试触 就发现电流表的指针迅速偏转到最大的刻度， 发生这种现象的原因可能是（　　）
Ａ.电流表的正负接线柱接反了
Ｂ.待测电阻的电阻丝断了
Ｃ.线路某处发生了短路
Ｄ.线路某处发生了开路
Ｃ
3.一段导体两端的电压由3V增大到4.5V，导体中的电流改变了0.1A，则这段导体的电阻值是多少？
若通过它的电流为2A，则加在这段导体两端的电压为多大
小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？
小灯泡会亮吗
电压表有示数吗
电流表有示数吗
提示:
小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？
小灯泡会亮吗
电压表有示数吗
电流表有示数吗
提示:
