透镜在日常生活中的应用
显微镜上的透镜
天文望远镜上的透镜
透镜在日常生活中的应用

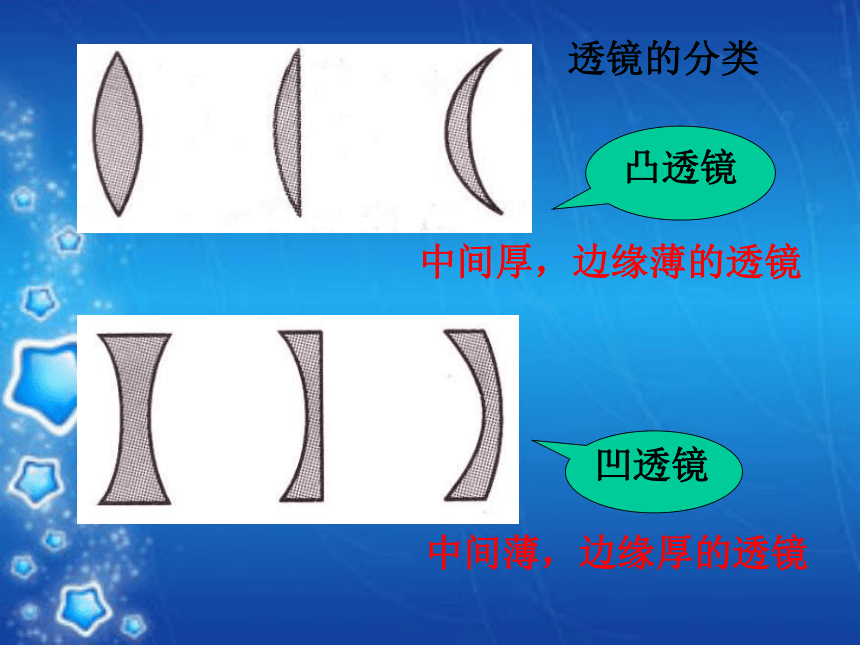

中间厚，边缘薄的透镜
中间薄，边缘厚的透镜
凸透镜
凹透镜
透镜的分类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A
、C、D
B
、E
、F

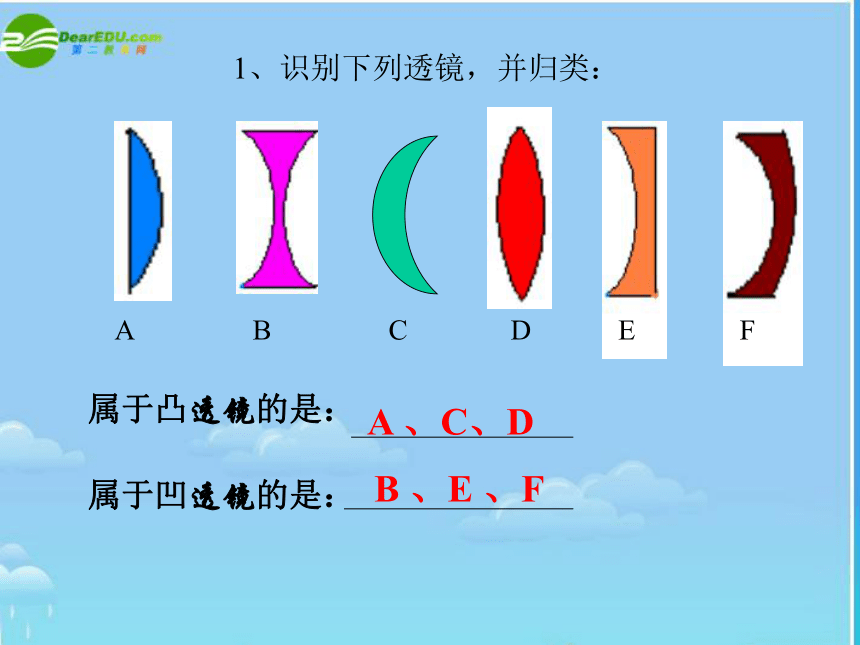

1、识别下列透镜，并归类：

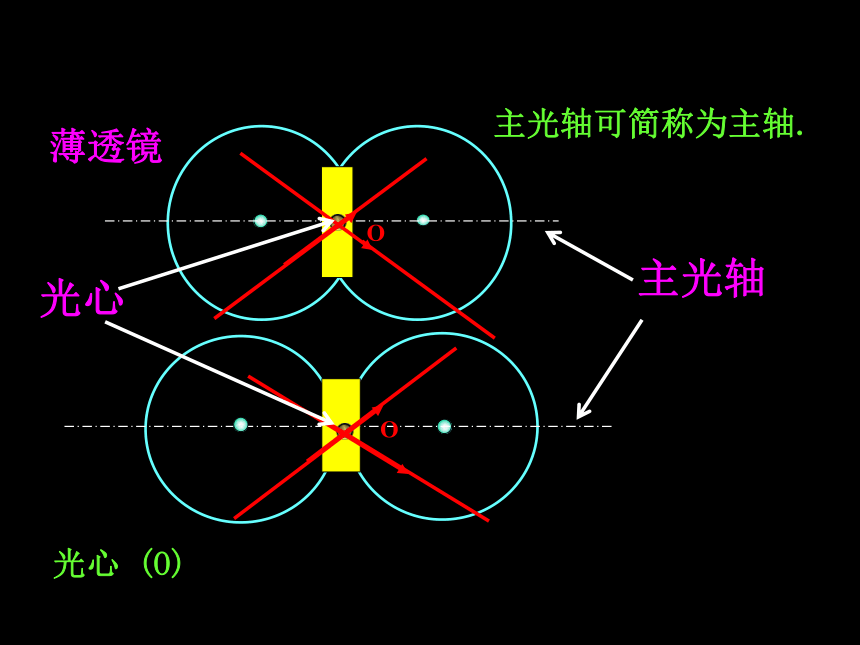

主光轴可简称为主轴.
主光轴
光心
光心
(O)
O
O
薄透镜
透镜对光线的作用
凹透镜对光有发散作用，故凹透镜也叫发散透镜。
凸透镜对光有会聚作用，故凸透镜也叫会聚透镜。
演
示
实
验
“会聚”和“发散”的含义。
折射后的光线相对于原光线更靠近了主光轴，叫“会聚”。
折射后的光线相对于原光线更远离了主光轴，叫“发散“。
在下图中填入合适的透镜
凸透镜的焦点和焦距
O
F
F
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
焦点
焦点
f
f
实焦点
2、焦点到凸透镜光心的距离叫做焦距(
f
)。焦距越小，对光线的会聚能力越强
凹透镜的虚焦点和焦距
F
F
焦距(
f
)
虚焦点
虚焦点
太阳离我们非常远，射到地面的阳光可以看做平行光。怎样利用阳光测量凸透镜的焦距？
f
F
F
F
F
1、
通过光心的光线
传播方向不改变。
2、平行于主光轴的光线
经凸透镜折射后通过焦点，
经凹透镜折射后发散，光线的反向延长线通过
虚焦点
3、经过凸透镜焦点的光线
折射后平行于主光轴
光线的延长线经过凹透镜虚焦点的光线
折射后平
行于主光轴射出
。
三条特殊光线
1.关于凸透镜的焦点和焦距,下列说法正确的是
(　　)
A.凸透镜有两个虚焦点
B.凸透镜有两个实焦点,两侧的两个焦距是相等的
C.平行于主光轴的光线经凸透镜后会聚于任一点
D.把点光源放在焦点上,通过凸透镜的光线不一定平行于主光轴
B
2.如图所示是小明同学画的一条光线通过
凸透镜或通过凹透镜后折射的光路图,错误
的是(　　)
C
3.
郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
生活
物理
社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。
凸透
会聚
