测电源电动势和内阻
图片预览
文档简介
(共11张PPT)
作 者：牛锁林
单 位：辉县市第三高级中学

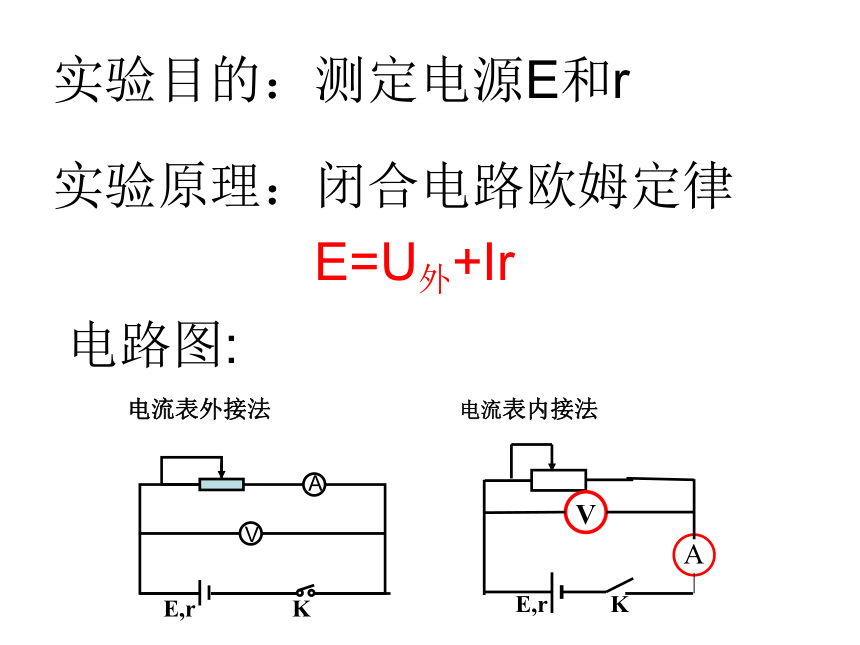

实验目的：测定电源E和r
实验原理：闭合电路欧姆定律
E=U外+Ir
电路图:
A
V
K
E,r
电流表外接法
电流表内接法
V
A
K
E,r

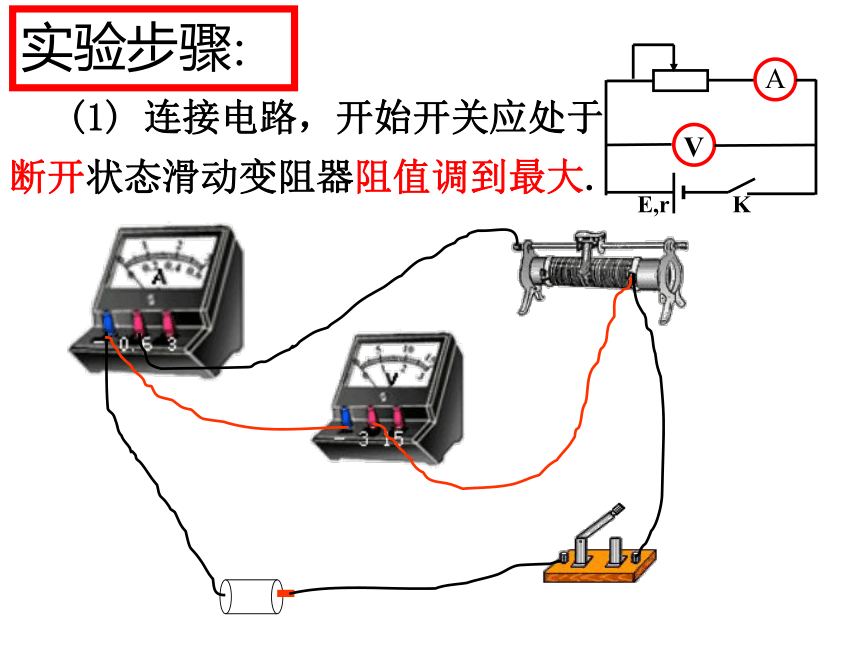

(1) 连接电路，开始开关应处于
断开状态滑动变阻器阻值调到最大.
A
V
K
E,r
实验步骤:
实验步骤:
(4)整理好器材,
利用公式或U-I图象处理记录的数据,
求出电源的E和r.
A
V
K
E,r

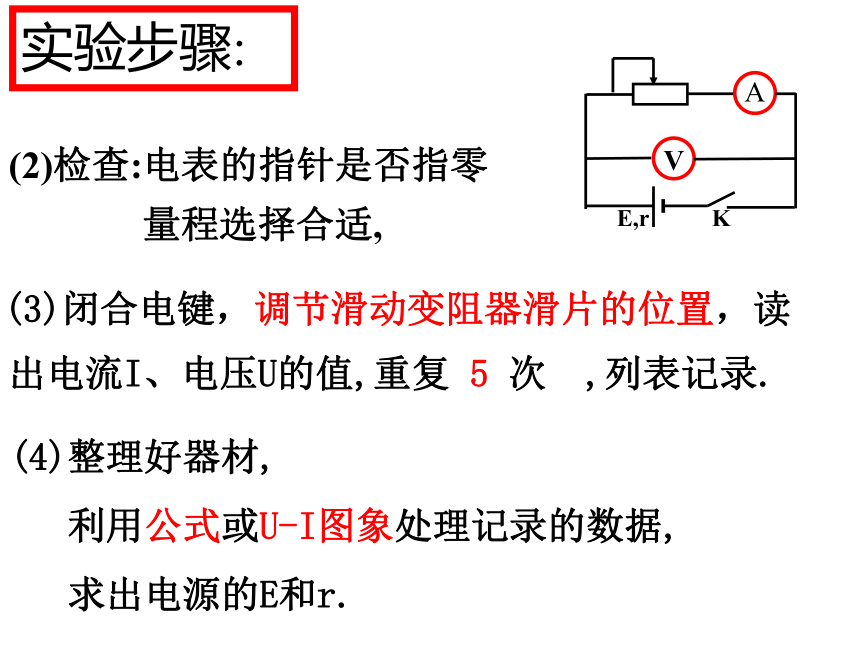

(3)闭合电键，调节滑动变阻器滑片的位置，读出电流I、电压U的值,重复 5 次 ,列表记录.
(2)检查:电表的指针是否指零 量程选择合适,

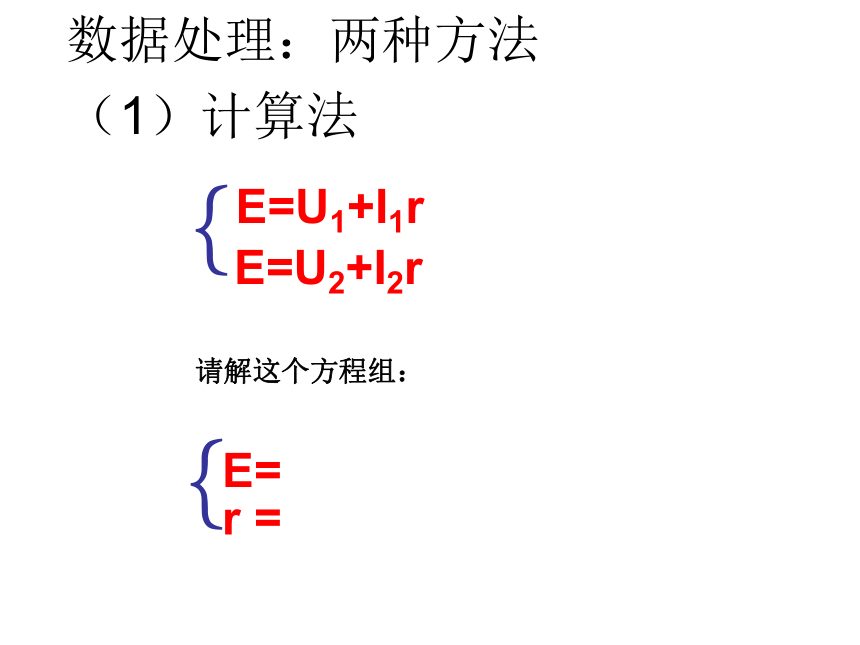

E=U1+I1r
E=U2+I2r
｛
请解这个方程组：
｛
E=
r =
数据处理：两种方法
（1）计算法
2作图法：
至少测出6组U、I数据
0
I
U
这可不是伏安特性图象哟！！
这是I-U图象啊！！
作图法：
至少测出6组U、I数据
0
I
U
描点、作图
E
断路！
为什么？
短路！
为什么？
I短
I短
3：注意事项
（1）本实验在电键闭合前，变阻器滑片应置于阻值最大位置处
（2）使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化
（3）要测出不小于6组Ｉ、Ｕ数据，且变化范围要大一些
（4）画Ｕ—Ｉ图线时，应使图线通过仅可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去。
（5）画U--I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始（但横坐标必须从0开始)但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r.
误差分析
V
A
A
V
K
E,r
电流表外接法
电流表内接法
名称
电路图
误差来源
电压表的分流
电流表的分压
误差分析
0
U
I
测量值
真实值
0
U
I
测量值
真实值
误差分析
名称
电流表外接法
电流表内接法
误差分析
适用范围
适用于测小内阻电源l例如电池
适用于测大内阻电源例如水果电池
另两类 E、r 测法
名称
电压表和电阻箱
电流表和电阻箱
V
A
电路图
误差分析
类同于电流表外接
类同于电流表内接
图像建立
1/I
R
1/R
1/U
